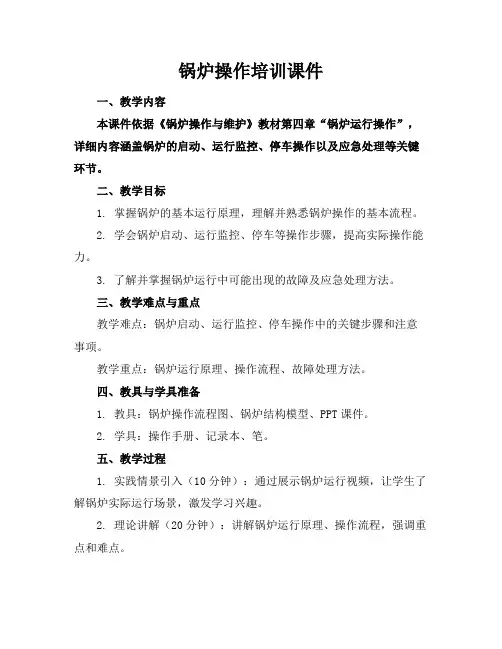

锅炉操作培训课件一、教学内容本课件依据《锅炉操作与维护》教材第四章“锅炉运行操作”，详细内容涵盖锅炉的启动、运行监控、停车操作以及应急处理等关键环节。
二、教学目标1. 掌握锅炉的基本运行原理，理解并熟悉锅炉操作的基本流程。
2. 学会锅炉启动、运行监控、停车等操作步骤，提高实际操作能力。
3. 了解并掌握锅炉运行中可能出现的故障及应急处理方法。
三、教学难点与重点教学难点：锅炉启动、运行监控、停车操作中的关键步骤和注意事项。
教学重点：锅炉运行原理、操作流程、故障处理方法。
四、教具与学具准备1. 教具：锅炉操作流程图、锅炉结构模型、PPT课件。
2. 学具：操作手册、记录本、笔。
五、教学过程1. 实践情景引入（10分钟）：通过展示锅炉运行视频，让学生了解锅炉实际运行场景，激发学习兴趣。
2. 理论讲解（20分钟）：讲解锅炉运行原理、操作流程，强调重点和难点。
3. 例题讲解（30分钟）：以实际锅炉操作为例，讲解启动、运行监控、停车等操作步骤。
4. 随堂练习（20分钟）：分组讨论，让学生模拟操作锅炉，提高实际操作能力。
5. 故障处理讲解（20分钟）：讲解锅炉运行中可能出现的故障及应急处理方法。
6. 互动环节（10分钟）：学生提问，教师解答，巩固所学知识。
七、作业设计1. 作业题目：（1）简述锅炉启动、运行监控、停车的操作步骤。
（2）列举三种锅炉常见故障及处理方法。
2. 答案：（1）启动：检查设备、开启电源、预热、点火、升压、调整燃烧。
运行监控：检查参数、调整燃烧、巡查设备、处理异常。
停车：降负荷、熄火、冷却、泄压、切断电源。
（2）常见故障及处理方法：1）水位异常：增加或减少给水量，调整水位。
2）压力异常：调整燃烧，控制给水量，保持压力稳定。
3）燃烧不稳定：调整风门、煤层，保持燃烧稳定。
八、课后反思及拓展延伸1. 反思：本节课的教学效果，学生的掌握程度，教学方法的适用性。
2. 拓展延伸：（1）了解锅炉节能技术，提高锅炉运行效率。
锅炉培训课件一、引言锅炉作为工业生产中的重要设备，广泛应用于各个领域。
然而，由于锅炉操作不当、维护不及时等原因，导致锅炉事故频发，给企业生产和员工生命安全带来严重威胁。
因此，加强锅炉操作人员的安全意识和操作技能培训，提高锅炉安全管理水平，已成为当务之急。
本课件旨在为锅炉操作人员提供系统、全面的培训，帮助学员掌握锅炉安全操作知识，提高操作技能，确保锅炉安全运行。
二、锅炉基础知识1.锅炉的定义与分类锅炉是一种利用燃料燃烧产生的高温烟气或其它热源，将水加热至沸腾并产生蒸汽的设备。
按燃料类型，锅炉可分为燃煤锅炉、燃气锅炉、燃油锅炉等；按锅炉结构，可分为水管锅炉、火管锅炉、水火管锅炉等。
2.锅炉的工作原理锅炉通过燃料燃烧产生高温烟气，高温烟气通过锅炉受热面，将热量传递给水，使水加热至沸腾并产生蒸汽。
蒸汽通过管道输送到用热设备，释放热量后凝结成水，再返回锅炉重新加热，形成一个闭合循环。
3.锅炉的主要参数锅炉的主要参数包括蒸发量、工作压力、温度、热效率等。
蒸发量是指锅炉在单位时间内产生的蒸汽量；工作压力是指锅炉内部蒸汽的压力；温度是指锅炉内部蒸汽的温度；热效率是指锅炉有效利用热量与燃料完全燃烧释放热量的比值。
三、锅炉安全操作与管理1.锅炉安全操作规程（1）点火前检查：检查锅炉本体、附件、管道、阀门等设备是否齐全、完好；检查燃料供应系统、给水系统、通风系统等是否正常。
（2）点火与运行：按照操作规程进行点火，控制燃料供给，调整风量，使锅炉稳定运行。
注意观察锅炉水位、压力、温度等参数，发现异常及时处理。
（3）停炉与保养：停炉时，先停止燃料供应，待锅炉冷却后再进行排水、清洁等保养工作。
2.锅炉安全管理措施（1）建立健全锅炉安全管理制度，明确各级管理人员和操作人员的职责。
（2）定期对锅炉进行检查、维修，确保设备安全运行。
（3）加强锅炉操作人员的培训，提高安全意识和操作技能。
（4）制定应急预案，提高应对突发事件的能力。
四、锅炉事故预防与处理1.锅炉事故原因锅炉事故原因包括设备故障、操作失误、管理不善等。
锅炉车间操作人员培训方案根据车间3年培训规划和新区锅炉建设要求，同时结合车间生产实际，对车间操作人员要进行强化基本功训练，要求要熟悉工艺流程，掌握操作要领，做到“三懂六会”（三懂；懂原理，懂结构，懂方案规程；六会：会识图，会操作，会维护，会计算，会联系，会排除故障）．车间对此项培训工作高度重视，同时为了保证培训工作顺利开展，通过培训达到提高操作人员的实际操作技能及在事故状态下处理事故的能力。
车间决定2012.1月－2012.12月对锅炉装置和脱硫装置人员进行岗位培训和考试,为保证此项工作顺利开展和圆满完成,特制订本实施方案。
一、领导小组组长：周涛副组长：韩继炯卿德富范直礼成员：张川穆大春熊茉莉钟海龙各大值值班长班长二、培训时间：2012年1月－2012年12月三、培训对象：锅炉装置人员,脱硫装置人员四、培训方法和内容：（一）培训方式及时间安排以脱产学习和在岗学习相结合。
车间未安排集体脱产培训前，所有培训人员由大值值班长进行安排学习管理。
原则上老区人员到新区轮岗学习优先安排，班组根据时间情况安排好高职人员、新进厂不久的消防队人员、锅炉与烟气脱硫装置的互换轮岗学习。
（二）培训步骤及内容1、高职人员⑴培训目标①锅炉装置2010年进厂高职人员2012年年底达到司炉水平；②锅炉装置2011年进厂高职人员2012年年底熟练掌握锅炉转机系统及锅炉制粉系统的原理、操作及相关事故分析；③烟气脱硫装置2010年进厂高职人员2012年年底熟练掌握新老区烟气脱硫、锅炉转机系统及锅炉制粉系统的原理、操作及相关事故分析，2013年年底达到司炉水平；⑵培训内容①锅炉装置人员A、熟悉新区锅炉DCS操作画面和仿真系统锅炉启停操作及事故处理；B、一季度学习计划a 、熟悉掌握锅炉引，送，排，磨，给煤机等设备的结构及性能，包括：1)由哪些主要部件构成,各部件的作用是什么。
2)要熟悉这些设备的主要参数有哪些,型号是什么.3)磨煤机稀油站的主要参数有哪些,什么情况下切换滤油器.4)引,送风机和磨煤机有哪些联锁保护,各保护的定值是什么?5)熟悉锅炉给水系统,制粉系统,蒸汽系统,汽包等设备部位装有的压力,温度,取样测点的位置及连接有哪些表计?作用是什么?b 、熟悉掌握锅炉给水系统，疏，排，放系统的阀门结构，性能及铭牌上的基本参数，要掌握正确使用阀门的基本方法。
c 、熟悉掌握锅炉的省煤器，过热器，减温器，空预器，燃烧器的结构性能及材质，以及型号等内容。
C、二季度学习计划a 、锅炉系统图的学习：熟悉新区和老区锅炉现场工艺. 1)画出锅炉总体布置图并标出各部位设备名称. 2)画出单角燃烧器结构简图并要熟悉此燃烧器布置的优缺点. 3)熟练掌握背画出各系统图（包括汽水系统图、燃烧系统图、烟风系统图、制粉系统、工业水系统、天然气及尾气系统、老区除氧给水系统等）。
b 、制粉系统的顶岗学习1）背画制粉系统及润滑油系统图，如何调整制粉系统的油压？2）磨煤机、粗、细粉分离器、给煤机工作原理是什么？3）锁气器、木块分离器的作用及清理木块分离器的要求和操作。
4）叙述制粉系统的流程。
5）输粉机的作用是什么？在什么情况下使用及如何操作？6）运行中应监视制粉系统的哪些主要参数或表计？7）煤粉有哪些性质？8）制粉系统哪些部位都安装有防爆门？一共有多少个防爆门？9）制粉系统哪些部位都安装有风压、温度测点？作用是什么？10）磨煤机大齿轮喷油装置如何启停及调整？11）制粉系统都有哪些联锁保护？它的作用是什么？12）交、接班应满足什么条件？如何进行交、接班？13）背画制粉系统图14）制粉系统启动前你应如何检查？试述启、停制粉系统的操作步骤？15）输粉机启动前你应如何检查？如何操作？16）排粉机、磨煤机试转有何规定？你应作哪些工作？17）制粉系统正常运行的参数值是多少？参数不正常时你如何进行调整？18）在什么情况下，应紧急停止制粉系统运行，如何停？19）制粉系统事故（包括磨煤机满煤、粗细粉分离器堵塞、小筛子堵塞等）原因和现象有哪些？如何处理？D、三季度学习计划1）锅炉启动前的检查内容有哪些？2）试述锅炉的型号、主要运行参数和允许变化范围？3）熟悉锅炉总体布置简图，并清楚各部位设备名称？4）画出单角喷燃器结构简图，并叙述此喷燃器布置的优、缺点？5）试述锅炉的给水系统、过热器系统、及各减温水系统？6）过热汽温、的调整方法有哪些？7）影响过热汽温、再热汽温的因素有哪些？调整汽温时应注意哪些事项？8）影响汽包水位的因素有哪些？调整汽包水位时应注意哪些事项？9）试述炉底加热系统？如何投、停炉底加热，应注意哪些事项？10）试述锅炉吹灰系统及手动、程控吹灰操作步骤？11）吹灰的注意事项有哪些？12）水位、汽温自动各为几冲量？如何投自动？自动信号取至何处？13）背画锅炉的疏水排污系统？14）锅炉升炉前汽水系统的阀门处于何种位置？15）熟悉锅炉升炉的各项操作及注意事项16）锅炉并汽的条件及如何操作？17）锅炉的定期工作有哪些？18）如何进行锅炉的定排操作？定排应注意哪些事项？19）如何投、停连排扩容器？应注意哪些事项？20）定排、连排的作用各是什么？21）锅炉水位、汽温都有哪些保护？22）汽包水位的调整方法有几种？在什么负荷下采用何种调整方法？23）填写一份锅炉升炉操作票；24）锅炉哪些部位装有安全门，安全门的作用是什么？动作值是多少？25）锅炉给水系统、蒸汽系统、汽包哪些部位都装有压力、温度、取样测点？各连接哪些表计？作用是什么？26）试述锅炉水位计的投入、解列、冲洗的步骤？注意事项有哪些？27）汽包内部都装有哪些部件？各部件的作用是什么？28）汽温高、低危害有哪些？运行中你如何调整汽温稳定？29）汽包水位高、低危害有哪些？运行中你如何调整水位稳定？蒸汽带水的原因和现象有哪些？你如何处理？30）试述锅炉的炉前天然气系统？并背画锅炉燃烧系统图？31）如何在现场用天然气进行点火操作？32）天然气点火不着的原因有哪些？如何检查处理？33）下二次风的作用是什么？大、小对点火有何影响？锅炉点火注意事项有哪些？E、四季度学习计划1）空气预热器的作用是什么？2）空气预热器是由哪些主要部件组成？3）试述锅炉的给粉及一次风系统？煤粉混合器有什么作用？4）简述给粉机的结构及优、缺点？5）给粉机不来粉的原因和现象有哪些？你如何处理？6）煤粉迅速而完全燃烧的条件有哪些？7）煤粉在炉内的燃烧过程分为哪几个阶段？各有何特点？如何划分这几个阶段？8）何为煤的高、低位发热量？发热量的高低对锅炉的燃烧有何影响？9）何为完全燃烧？何为不完全燃烧？10）锅炉燃烧是否良好，你从哪几个方面进行判断和分析？11）影响锅炉燃烧稳定的因素有哪些？运行中你如何调整，才能保证燃烧稳定？12）在加、减负荷过程中，你如何调整风、粉配比，使燃烧及各参数稳定？13）燃烧调整的任务是什么？你如何提高燃烧的经济性？14）炉膛由哪几个部分组成？炉膛的作用是什么？15）锅炉结焦的原因有哪些？如何防止和避免锅炉的结焦？16）什么叫热偏差？它是如何产生的？减少热偏差的方法有哪些？17）本炉假想切圆直径是多少？炉内空气动力场是怎样运行形成的？18）一、二、三次风的作用各是什么？风速、风率有何要求？对锅炉燃烧有何影响？19）锅炉上水的要求有哪些？如何控制锅炉上水的速度？上水的注意事项有哪些？20）影响主汽压变化的因素有哪些？调整上你如何保证主汽压的稳定？21）试述给水投自动的方法？给水投自动时应注意什么事项？22）燃烧和主汽压有何关系？升、降或调整主汽压过程中应注意什么问题？23）试述锅炉的水循环系统？什么叫水循环倍率？有何意义？24）锅炉风、烟系统哪些部位都装有风压、温度测点？意义是什么？25）锅炉在不同的负荷下，一、二次风压、风量及二次风挡板开度各是多少？26）周界风的作用是什么？对锅炉燃烧有何影响？27）锅炉运行中，氧量的大、小或波动说明了什么问题？28）锅炉灭火的原因和现象有哪些？你如何处理？29）锅炉引、送跳闸？你如何处理？30）甩负荷的原因和现象有哪些？你如何处理？31）炉膛吹扫的目的和条件有哪些？②烟气脱硫装置人员A、熟悉新区烟气脱硫DCS操作画面和仿真系统烟气脱硫启停操作及事故处理、新区锅炉DCS操作画面及仿真系统中制粉系统的启停及事故处理；B、一季度学习计划1）熟练掌握工艺系统图、工艺操作法、工艺规程；2）熟练掌握电袋除尘及输灰、烟气脱硫各分系统设备和管道的工作原理、材质、性能、参数及型号；3）熟练掌握布袋除尘器反吹风机的启停和注意事项；4）熟练掌握烟气脱硫箱池的直径、高度、容积；5）熟练掌握电袋除尘及输灰、烟气脱硫各种压力变送器、压力表、液位计、料位计的型号和量程；6）熟练掌握各分系统设备和管道的材质、性能、参数及型号。
7）熟练掌握箱池的直径、高度、容积；8）熟练掌握各种压力变送器、压力表、液位计的型号和量程；9）熟练并掌握公用系统、烟气系统、吸收塔系统、制浆系统、脱水系统启动前的检查，运行中的维护检查及注意事项；10）熟练并掌握各系统升停操作步骤及注意事项；11）能判断各系统、各设备的故障；12）能正确处理各系统、各设备发生的事故。
C、二季度学习计划熟悉掌握锅炉引，送，排，磨，给煤机等设备的结构及性能：1) 由哪些主要部件构成,各部件的作用是什么；2)要熟悉这些设备的主要参数有哪些,型号是什么；3)磨煤机稀油站的主要参数有哪些,什么情况下切换滤油器；4)引,送风机和磨煤机有哪些联锁保护,各保护的定值是什么?5)熟悉锅炉给水系统,制粉系统,蒸汽系统,汽包等设备部位装有的压力,温度,取样测点的位置及连接有哪些表计?作用是什么?6）熟悉掌握锅炉给水系统，疏，排，放系统的阀门结构，性能及铭牌上的基本参数，要掌握正确使用阀门的基本方法。
7）熟悉掌握锅炉的省煤器，过热器，减温器，空预器，燃烧器的结构性能及材质，以及型号等内容。
D、三季度学习计划a 、锅炉系统图的学习：熟悉新区和老区锅炉现场工艺. 1)画出锅炉总体布置图并标出各部位设备名称. 2)画出单角燃烧器结构简图并要熟悉此燃烧器布置的优缺点. 3)熟练掌握背画出各系统图（包括汽水系统图、燃烧系统图、烟风系统图、制粉系统、工业水系统、天然气及尾气系统、老区除氧给水系统等）。
b 、制粉系统的顶岗学习1）背画制粉系统及润滑油系统图，如何调整制粉系统的油压？2）磨煤机、粗、细粉分离器、给煤机工作原理是什么？3）锁气器、木块分离器的作用及清理木块分离器的要求和操作。
4）叙述制粉系统的流程。
5）输粉机的作用是什么？在什么情况下使用及如何操作？6）运行中应监视制粉系统的哪些主要参数或表计？7）煤粉有哪些性质？8）制粉系统哪些部位都安装有防爆门？一共有多少个防爆门？9）制粉系统哪些部位都安装有风压、温度测点？作用是什么？10）磨煤机大齿轮喷油装置如何启停及调整？11）制粉系统都有哪些联锁保护？它的作用是什么？12）交、接班应满足什么条件？如何进行交、接班？13）背画制粉系统图14）制粉系统启动前你应如何检查？试述启、停制粉系统的操作步骤？15）输粉机启动前你应如何检查？如何操作？16）排粉机、磨煤机试转有何规定？你应作哪些工作？17）制粉系统正常运行的参数值是多少？参数不正常时你如何进行调整？18）在什么情况下，应紧急停止制粉系统运行，如何停？19）制粉系统事故（包括磨煤机满煤、粗细粉分离器堵塞、小筛子堵塞等）原因和现象有哪些？如何处理？E、四季度学习计划1）锅炉启动前的检查内容有哪些？2）试述锅炉的型号、主要运行参数和允许变化范围？3）熟悉锅炉总体布置简图，并清楚各部位设备名称？4）画出单角喷燃器结构简图，并叙述此喷燃器布置的优、缺点？5）试述锅炉的给水系统、过热器系统、及各减温水系统？6）过热汽温、的调整方法有哪些？7）影响过热汽温、再热汽温的因素有哪些？调整汽温时应注意哪些事项？8）影响汽包水位的因素有哪些？调整汽包水位时应注意哪些事项？9）试述炉底加热系统？如何投、停炉底加热，应注意哪些事项？10）试述锅炉吹灰系统及手动、程控吹灰操作步骤？11）吹灰的注意事项有哪些？12）水位、汽温自动各为几冲量？如何投自动？自动信号取至何处？13）背画锅炉的疏水排污系统？14）锅炉升炉前汽水系统的阀门处于何种位置？15）熟悉锅炉升炉的各项操作及注意事项16）锅炉并汽的条件及如何操作？17）锅炉的定期工作有哪些？18）如何进行锅炉的定排操作？定排应注意哪些事项？19）如何投、停连排扩容器？应注意哪些事项？20）定排、连排的作用各是什么？21）锅炉水位、汽温都有哪些保护？22）汽包水位的调整方法有几种？在什么负荷下采用何种调整方法？23）填写一份锅炉升炉操作票；24）锅炉哪些部位装有安全门，安全门的作用是什么？动作值是多少？25）锅炉给水系统、蒸汽系统、汽包哪些部位都装有压力、温度、取样测点？各连接哪些表计？作用是什么？26）试述锅炉水位计的投入、解列、冲洗的步骤？注意事项有哪些？27）汽包内部都装有哪些部件？各部件的作用是什么？28）汽温高、低危害有哪些？运行中你如何调整汽温稳定？29）汽包水位高、低危害有哪些？运行中你如何调整水位稳定？蒸汽带水的原因和现象有哪些？你如何处理？30）试述锅炉的炉前天然气系统？并背画锅炉燃烧系统图？31）如何在现场用天然气进行点火操作？32）天然气点火不着的原因有哪些？如何检查处理？33）下二次风的作用是什么？大、小对点火有何影响？锅炉点火注意事项有哪些？⑶培训方式1）每班组高职人员和值班长、班长、技师一对一签订师徒合同并报车间备案（2月1日前完成），徒弟的培训实际效果与师傅绩效和年底评定挂钩，徒弟的学习成果与自身绩效和年底评定挂钩。
