一、选择题电流互感器的零序接线方式，在运行中( A )。
只能反映零序电流，用于零序保护；（B）能测量零序电压和零序方向；（C）只能测量零序电压；（D）能测量零序功率。
双母线运行倒闸操作过程中会出现两个隔离开关同时闭合的情况，如果此时I母发生故障，此时应该( A )。
切除两条母线；（B）切除I母；（C）切除II母；（D）越级跳闸。
二次回路故障可能导致重瓦斯保护误动作时，应将重瓦斯保护( B )。
投入；（B）退出；（C）继续运行；（D）允许与否都可以。
对采用单相重合闸的线路，当发生永久性单相接地故障时，保护及重合闸的动作顺序是( B )。
三相跳闸不重合；（B）选跳故障相、延时重合单相、后加速跳三相；（C）选跳故障相、瞬时重合单相、后加速跳三相；（D）以上都不对。
直流控制、信号回路熔断器一般选用( B )A。
（A）1～5；（B）5～10；（C）10～20；（D）20～30。
检查二次回路的绝缘电阻，应使用( A )V的绝缘电阻表。
（A）500或1000；（B）250；（C）1000；（D）2500。
220V直流系统发生负极接地时，则正极对地电位将( A)。
升高；（B）降低；（C）不变；（D）为零。
为防止电压互感器高压侧击穿，高电压进入低压侧，损坏仪表、危机人身安全，应将二次侧( A )。
接地；（B）屏蔽；（C）设围栏；（D加防护罩。
电流互感器的极性对( C )无影响。
距离保护；（B）方向保护；（C）电流速断保护；（D差动保护。
断路器的控制电源最为重要，一旦失去电源，断路器无法操作，因此断路器控制电源消失时应发出（C ）。
（A）音响信号；（B）光字牌信号；（C）音响和光字牌信号；变压器重瓦斯保护不允许起动断路器失灵保护,主要原因是( C )。
（A）有差动保护起动失灵保护、不需要重瓦斯保护重复起动（B）重瓦斯保护的误动机率高、容易引起误起动失灵保护（C）变压器内部故障、重瓦斯保护动作后返回较慢综合重合闸装置都设有接地故障判别元件，在采用单相重合闸方式时，下述论述哪个是正确的。
《发电厂变电所二次接线(Ⅰ)》第一次作业答案一、单项选择题。
本大题共17个小题，每小题 2.0 分，共34.0分。
在每小题给出的选项中，只有一项是符合题目要求的。
1.电气图形符号是按（ B ）状态表示的。
A.无电压、外力作用状态B.无电压、无外力作用状态C.有电压、无外力作用状态D.有电压、有外力作用状态2.“—”表示项目代号的（ A ）代号段。
A.种类代号段B.高层代号段C.位置代号段D.端子代号段3.电路图中断路器、负荷开关和隔离开关表示在（ A ）位置。
A.断开B.合闸4.二次接线图用于表示二次系统（ C ）。
A.工作原理B.元器件安装位置C.元器件间连接关系5.电压互感器一次绕组（）接于一次回路，测量仪表、继电保护和自动装置等的电压线圈以（ B ）形式接在二次绕组回路。
A.串联B.并联6.两个单相电压互感器采用V-V形接线方式，互感器一次绕组（ A ）。
A.不能接地B.必须接地7.变电所、110KV及以上系统的电压互感器二次侧一般采用（ A ）。
A.中性点接地B.U相接地C.V相接地D.不接地8.电压互感器的中性线和辅助二次回路中（ B ）。
A.必须装设短路保护设备B.可以不装短路保护设备9.中性点直接接地的电力系统中，电压互感器二次侧（ B ）交流电网绝缘监测装置。
A.必须设置B.不需要设置10.灯光监视的断路器控制电路中，绿灯闪光表示断路器处于（ C ）。
A.合闸B.跳闸C.预备合闸D.预备跳闸11.当断路器控制开关手柄在“跳闸后”的水平位置，红灯闪光，表示短路器（ C ）。
A.手动合闸B.手动分闸C.自动合闸D.自动分闸12.BC-4型冲击继电器的工作原理是（ B ）。
A.电容充放电启动极化继电器B.电流积分原理C.电磁继电器原理13.直流采样指将现场模拟量信号先转换为直流电压信号，在送至A/D转换器转换，一般是将其转换为（ A ）的直流电压。
A.0-5VB.-5V-+5VC.0-10V DD.0-15V14.在线路较多，继电保护较复杂，容量较大的变电所，常采用（ D ）。
![[整理]《二次回路》思考与练习题11发电厂.](https://img.taocdn.com/s1/m/6347bc1d02768e9951e738bc.png)

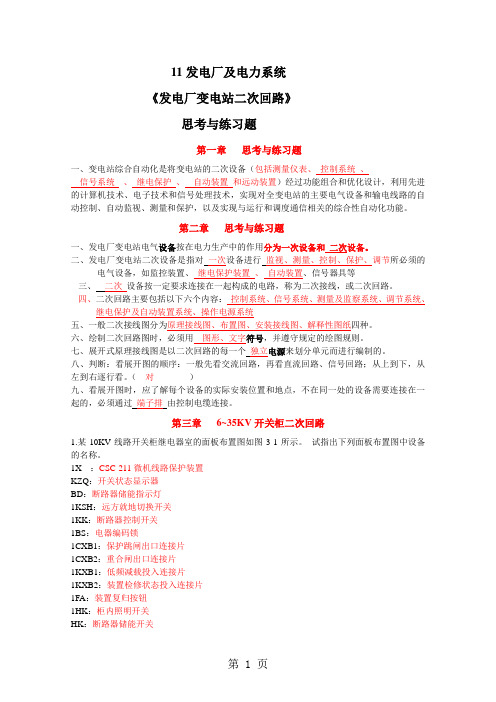

11发电厂及电力系统《发电厂变电站二次回路》思考与练习题第一章思考与练习题一、变电站综合自动化是将变电站的二次设备（包括测量仪表、控制系统、信号系统、继电保护、自动装置和远动装置）经过功能组合和优化设计，利用先进的计算机技术、电子技术和信号处理技术，实现对全变电站的主要电气设备和输电线路的自动控制、自动监视、测量和保护，以及实现与运行和调度通信相关的综合性自动化功能。
第二章思考与练习题一、发电厂变电站电气设备按在电力生产中的作用分为一次设备和二次设备。
二、发电厂变电站二次设备是指对一次设备进行监视、测量、控制、保护、调节所必须的电气设备，如监控装置、继电保护装置、自动装置、信号器具等三、二次设备按一定要求连接在一起构成的电路，称为二次接线，或二次回路。
四、二次回路主要包括以下六个内容：控制系统、信号系统、测量及监察系统、调节系统、继电保护及自动装置系统、操作电源系统五、一般二次接线图分为原理接线图、布置图、安装接线图、解释性图纸四种。
六、绘制二次回路图时，必须用图形、文字符号，并遵守规定的绘图规则。
七、展开式原理接线图是以二次回路的每一个独立电源来划分单元而进行编制的。
八、判断：看展开图的顺序：一般先看交流回路，再看直流回路、信号回路；从上到下，从左到右逐行看。
（对）九、看展开图时，应了解每个设备的实际安装位置和地点，不在同一处的设备需要连接在一起的，必须通过端子排由控制电缆连接。
第三章6~35KV开关柜二次回路1.某10KV线路开关柜继电器室的面板布置图如图3-1所示。
试指出下列面板布置图中设备的名称。
1X ：CSC-211微机线路保护装置KZQ：开关状态显示器BD：断路器储能指示灯1KSH：远方就地切换开关1KK：断路器控制开关1BS：电器编码锁1CXB1：保护跳闸出口连接片1CXB2：重合闸出口连接片1KXB1：低频减载投入连接片1KXB2：装置检修状态投入连接片1FA：装置复归按钮1HK：柜内照明开关HK：断路器储能开关2HK：柜内加热开关2.某10KV线路开关柜一次接线图如图3-3所示；交流电流、电压回路如图3-4、3-5、3-6所示。
11发电厂及电力系统《发电厂变电站二次回路》思考与练习题第一章思考与练习题一、变电站综合自动化是将变电站的二次设备（包括测量仪表、控制系统、信号系统、继电保护、自动装置和远动装置）经过功能组合和优化设计，利用先进的计算机技术、电子技术和信号处理技术，实现对全变电站的主要电气设备和输电线路的自动控制、自动监视、测量和保护，以及实现与运行和调度通信相关的综合性自动化功能。
第二章思考与练习题一、发电厂变电站电气设备按在电力生产中的作用分为一次设备和二次设备。
二、发电厂变电站二次设备是指对一次设备进行监视、测量、控制、保护、调节所必须的电气设备，如监控装置、继电保护装置、自动装置、信号器具等三、二次设备按一定要求连接在一起构成的电路，称为二次接线，或二次回路。
四、二次回路主要包括以下六个内容：控制系统、信号系统、测量及监察系统、调节系统、继电保护及自动装置系统、操作电源系统五、一般二次接线图分为原理接线图、布置图、安装接线图、解释性图纸四种。
六、绘制二次回路图时，必须用图形、文字符号，并遵守规定的绘图规则。
七、展开式原理接线图是以二次回路的每一个独立电源来划分单元而进行编制的。
八、判断：看展开图的顺序：一般先看交流回路，再看直流回路、信号回路；从上到下，从左到右逐行看。
（对）九、看展开图时，应了解每个设备的实际安装位置和地点，不在同一处的设备需要连接在一起的，必须通过端子排由控制电缆连接。
第三章6~35KV开关柜二次回路1.某10KV线路开关柜继电器室的面板布置图如图3-1所示。
试指出下列面板布置图中设备的名称。
1X ：CSC-211微机线路保护装置KZQ：开关状态显示器BD：断路器储能指示灯1KSH：远方就地切换开关1KK：断路器控制开关1BS：电器编码锁1CXB1：保护跳闸出口连接片1CXB2：重合闸出口连接片1KXB1：低频减载投入连接片1KXB2：装置检修状态投入连接片1FA：装置复归按钮1HK：柜内照明开关HK：断路器储能开关2HK：柜内加热开关2.某10KV线路开关柜一次接线图如图3-3所示；交流电流、电压回路如图3-4、3-5、3-6所示。
一、 继电保护部分1、选择题1、电力系统继电保护的选择性，除了决定于继电保护装置本身的性能外，还要求满足：由电源算起，愈靠近故障点的继电保护的故障起动值(C)。
A ．相对愈小，动作时间愈短B ．相对愈大，动作时间愈短C ．相对愈灵敏，动作时间愈短2、继电保护(B)要求在设计要求它动作的异常或故障状态下，能够准确地完成动作。
A ．安全性B ．可信赖性C ．选择性D ．快速性3、主保护或断路器拒动时，用来切除故障的保护是(C)。
A ．辅助保护B ．异常运行保护C ．后备保护D ．安全自动装置4、(B)是为补充主保护和后备保护的性能或当主保护和后备保护退出运行而增加的简单保护。
A ．异常运行保护B ．辅助保护 c ．失灵保护5、继电保护的灵敏系数sen K 要求（ C ）。
A ．1sen K < B.1sen K = C.1sen K >6、定时限过电流保护需要考虑返回系数，是为了（ B ）。
A.提高保护的灵敏性B.外部故障切除后保护可靠返回C.解决选择性7、三段式电流保护中，保护范围最小的是（ A ）A ．瞬时电流速断保护 B.限时电流速断保护 C.定时限过电流保护8、发电机装设纵联差动保护，它作为(C)保护。
A.定子绕组的匝间短路B.定子绕组的相间短路C.定子绕组及其引出线的相间短路9.发电机的负序过流保护主要是为了防止(B)。
A.损坏发电机的定子线圈B.损坏发电机的转子C.损坏发电机的励磁系统10.大型汽轮发电机要配置逆功率保护，目的是（B）A.防止主汽门关闭后，汽轮机反转；B.防止主汽门关闭后，长期电动机运行造成汽轮机尾部叶片过热；C.防止主汽门关闭后，发电机失步；D.防止主汽门关闭后，发电机转子过热。
11．电压频率变换器(VFC)构成模数变换器时，其主要优点是：(C)。
A．精度高 B．速度快 C．易隔离和抗干扰能力强12．电压／频率变换式数据采集系统，在规定时间内，计数器输出脉冲的个数与溪拟输入电压量的(C)。
二次回路题（带答案）一、选择题1.电流互感器的零序接线方式，在运行中( A )。
（A）只能反映零序电流，用于零序保护；（B）能测量零序电压和零序方向；（C）只能测量零序电压；（D）能测量零序功率。
2.双母线运行倒闸操作过程中会出现两个隔离开关同时闭合的情况，如果此时I母发生故障，此时应该( A )。
（A）切除两条母线；（B）切除I母；（C）切除II母；（D）越级跳闸。
3.二次回路故障可能导致重瓦斯保护误动作时，应将重瓦斯保护( B )。
（A）投入；（B）退出；（C）继续运行；（D）允许与否都可以。
4.对采用单相重合闸的线路，当发生永久性单相接地故障时，保护及重合闸的动作顺序是( B )。
（A）三相跳闸不重合；（B）选跳故障相、延时重合单相、后加速跳三相；（C）选跳故障相、瞬时重合单相、后加速跳三相；（D）以上都不对。
5.直流控制、信号回路熔断器一般选用( B )A。
（A）1～5；（B）5～10；（C）10～20；（D）20～30。
6.检查二次回路的绝缘电阻，应使用( A )V的绝缘电阻表。
（A）500或1000；（B）250；（C）1000；（D）2500。
7.220V直流系统发生负极接地时，则正极对地电位将( A)。
（A）升高；（B）降低；（C）不变；（D）为零。
8.为防止电压互感器高压侧击穿，高电压进入低压侧，损坏仪表、危机人身安全，应将二次侧( A )。
（A）接地；（B）屏蔽；（C）设围栏；（D加防护罩。
9.电流互感器的极性对( C )无影响。
（A）距离保护；（B）方向保护；（C）电流速断保护；（D差动保护。
10.断路器的控制电源最为重要，一旦失去电源，断路器无法操作，因此断路器控制电源消失时应发出（ C ）。
（A）音响信号；（B）光字牌信号；（C）音响和光字牌信号；11.变压器重瓦斯保护不允许起动断路器失灵保护,主要原因是( C )。
（A）有差动保护起动失灵保护、不需要重瓦斯保护重复起动（B）重瓦斯保护的误动机率高、容易引起误起动失灵保护（C）变压器内部故障、重瓦斯保护动作后返回较慢12.综合重合闸装置都设有接地故障判别元件，在采用单相重合闸方式时，下述论述哪个是正确的。
发电厂工作票技术规范（征求意见稿）广东省粤电集团有限公司 发布Q/YD 广东省粤电集团有限公司企业标准 Q/YD-212.006-2005编写说明：●统一由运行人员签发工作票●外来单位作业（包括集中检修）执行工作通知单程序，由运行人员按照通知单内容填写工作票；本单位人员的作业仍由班组工作人员填写工作票●工作票上增设工作票批准人，与工作通知单的批准人同等职责●将工作票包括电气第一种工作票、电气第二种工作票、热力机械票、热控第一种工作票、热控第二种工作票●水电厂中还有水工工作票、维修人员巡视检查票●将“二次回路工作安全措施票”、“动火工作票”作为工作票附件●增加了工作票的特别规定，包括事故处理、典型工作票、燃料系统工作票、外包工程工作票等管理规定●外包工程作业的工作票执行“双签发”规定，由外单位项目负责人和本厂设备管理部门负责人共同批准。
●机组检修以外，也允许外包人员经电厂审查确认后担任工作负责人●两票管理规定与安全钥匙箱管理系统分开前言为加强广东省粤电集团有限公司（以下简称集团公司）电力生产管理，规范和指导发电厂在电力生产过程中执行工作票的范围、内容、方法、程序、技术要求以及监督、检查和考核，防止电力生产人身伤亡事故、设备事故的发生，根据《中华人民共和国安全生产法》以及国家、电力行业有关安全生产的法律、法规、规定，特制定本标准。
本标准是由广东省粤电集团有限公司提出并归口。
本标准适用于广东省粤电集团有限公司全资、控股和受委托管理的发电企业。
本标准的附录是标准的规范性附录。
本标准由广东省粤电集团有限公司生技安监部负责解释。
本标准主要起草人：本标准初审人：本标准审核人：本标准批准人：目录1 适用范围2 规范性引用文件3 术语和定义4 总则5 工作票相关人员5.1 人员授权5.2 工作票相关人员的资质5.3 工作票相关人员的职责6 工作票使用规定6.1 工作票的一般填写规定6.2 工作票的填用范围7 工作票的执行程序7.1 一般执行程序7.2 集中检修工作执行程序的补充规定8 工作票的特别规定8.1 可以不用填用工作票的有关规定8.2 电脑打印工作票的规定8.3 事故处理时的特别规定8.4 燃料系统工作票签办的特别规定8.5 外包工程中使用工作票的规定9 监督检查和奖惩9.1 不合格工作票的规定9.2 工作票的统计和奖惩10 附则11 附录发电厂工作票技术规范1 适用范围广东省粤电集团有限公司《发电厂工作票技术规范》适用于广东省粤电集团有限公司（以下简称集团公司）全资、控股和受委托管理的发电企业、电力检修公司、调试公司[以下简称发电厂（公司）]，其他企业可参照执行。
第一章变电站综合自动化概述一、变电站综合自动化是将变电站的二次设备（包括测量仪表、控制系统、信号系统、继电保护、自动装置和远动装置）经过功能组合和优化设计，利用先进的计算机技术、电子技术和信号处理技术，实现对全变电站的主要电气设备和输电线路的自动控制、自动监视、测量和保护，以及实现与运行和调度通信相关的综合性自动化功能。
第二章变电站电气二次回路概述一、发电厂变电站电气设备按在电力生产中的作用分为一次设备和二次设备。
二、发电厂变电站二次设备是指对一次设备进行监视、测量、控制、保护、调节所必的电气设备，如监控装置、继电保护装置、自动装置、信号器具等三、二次设备按一定要求连接在一起构成的电路，称为二次接线或二次回路。
四、二次回路主要包括以下六个内容：控制系统、信号系统、测量及监察系统、调节系统、继电保护及自动装置系统、操作电源系统。
五、一般二次接线图分为原理接线图接线图、布置图、安装接线图和解释性图纸四种。
六、原理接线图是用来表述二次回路的构成、相互动作顺序和工作原理的。
它有归总式和展开式两种形式；目前大量采用的是展开式原理图。
七、绘制二次回路接线图时，必须用图形符号、文字符号、回路标号进行说明，并遵守规定的绘图规则。
八、二次回路接线图中的各个电气设备，都按一定的要求进行连接。
为了区别这些连接回路的功能和便于正确连接，按等电位的原则进行回路标号，即在回路中连于一点（即等位点）上的所有导线都标以的相同回路编号（相同、不相同）九、展开式原理接线图是以二次回路的每一个独立电源电源来划分单元而进行编制的。
如交流电流回路、交流电压回路、直流控制回路、继电保护回路、信号回路。
十、判断：看展开图的顺序：一般先看交流回路，再看直流回路、信号回路；从上到下，从左到右逐行看。
（√）十一、看展开图时，应了解每个设备的实际安装位置和地点，不在同一处的设备需要连接在一起的，必须通过端子排由控制电缆连接。
第三章 6~35KV开关柜二次回路1.某10KV线路开关柜继电器室的面板布置图如图3-1所示。
第11章发电厂二次回路工程图发电厂二次回路工程图是工程上实用的二次回路图本章以装有两台单机容量为6000~12000kW 发电机的发电厂典型设计为例，分别介绍二次回路的布置图、逻辑图、电路图和接线图重点：组成及其连接关系为了更好地描述发电厂机、电、炉及公用系统的基本组成、相互关系和各部分的主要特征，需要在电气工程图中反映出系统（或分系统）中的各个项目间的层次关系。
为此，必须用依次分解的方法对系统、设备或装置划分层次，再根据不同的层次绘制系统图、框图和二次回路图。
一、一次系统图装有两台单机容量为6000~12000kW 发电机的发电厂电气一次系统图二、励磁系统图三、发电机保护和测量仪表配置框图11-2 布置图件在现场、厂房或装置中的位置关系装有两台单机容量为6000~12000kW发电机的发电厂的主控制室的布置图控制屏线路保护屏发电机保护屏中央信号继电器屏自动调整励磁屏电能屏记录式仪表屏母线保护屏11-3 保护逻辑图保护装置的逻辑功能和工作原理一、发电机控制和信号电路（一）一、发电机控制和信号电路（二）二、发电机的保护电路三、发电机励磁回路接地保护电路四、自动和手动准同步电路料，绘制的屏背面接线图。
特点一、概述备、装置等）之间的连接关系、缆线种类和敷设路径等。
用途维修不可缺少的重要技术文件。
种类单元接线图端子接线图互连接线图电缆连系图（一）接线图的一般规定图中应示出：1）项目及其相对位置，项目代号；（2）端子间的连接关系，端子代号；（3）导线型式、截面积、导线号；（4）需要补充说明的其它内容。
（二）接线图的表示方法项目时也允许用图形符号表示。
在图形符号近旁标出与电路图项目一致的项目代号。
（二）接线图的表示方法端子1）一般端子用图形符号“O”表示；可拆卸的端子用“ ”表示。
对于用简化外形表示项目时，其上的端子可不画符号，只用端子代号表示。
（2）各端子宜按相对位置表示。
缆线1）连接线。
用连续的实线表示端子之间实际存在的导线。
11发电厂及电力系统《发电厂变电站二次回路》思考与练习题第一章思考与练习题一、变电站综合自动化是将变电站的二次设备（包括测量仪表、控制系统、信号系统、继电保护、自动装置和远动装置）经过功能组合和优化设计，利用先进的计算机技术、电子技术和信号处理技术，实现对全变电站的主要电气设备和输电线路的自动控制、自动监视、测量和保护，以及实现与运行和调度通信相关的综合性自动化功能。
第二章思考与练习题一、发电厂变电站电气设备按在电力生产中的作用分为一次设备和二次设备。
二、发电厂变电站二次设备是指对一次设备进行监视、测量、控制、保护、调节所必须的电气设备，如监控装置、继电保护装置、自动装置、信号器具等三、二次设备按一定要求连接在一起构成的电路，称为二次接线，或二次回路。
四、二次回路主要包括以下六个内容：控制系统、信号系统、测量及监察系统、调节系统、继电保护及自动装置系统、操作电源系统五、一般二次接线图分为原理接线图、布置图、安装接线图、解释性图纸四种。
六、绘制二次回路图时，必须用图形、文字符号，并遵守规定的绘图规则。
七、展开式原理接线图是以二次回路的每一个独立电源来划分单元而进行编制的。
八、判断：看展开图的顺序：一般先看交流回路，再看直流回路、信号回路；从上到下，从左到右逐行看。
（对）九、看展开图时，应了解每个设备的实际安装位置和地点，不在同一处的设备需要连接在一起的，必须通过端子排由控制电缆连接。
第三章6~35KV开关柜二次回路1.某10KV线路开关柜继电器室的面板布置图如图3-1所示。
试指出下列面板布置图中设备的名称。
1X ：CSC-211微机线路保护装置KZQ：开关状态显示器BD：断路器储能指示灯1KSH：远方就地切换开关1KK：断路器控制开关1BS：电器编码锁1CXB1：保护跳闸出口连接片1CXB2：重合闸出口连接片1KXB1：低频减载投入连接片1KXB2：装置检修状态投入连接片1FA：装置复归按钮1HK：柜内照明开关HK：断路器储能开关2HK：柜内加热开关2.某10KV线路开关柜一次接线图如图3-3所示；交流电流、电压回路如图3-4、3-5、3-6所示。
试完成下列问题:(1)该开关柜内装设有哪些一次设备？答：断路器和母线（2）该线路TA配置多少相，每相多少组二次绕组？每组二次绕组的作用是什么？（3）端子排（如I9、1D10。
）的作用是什么？（4）图3-4中“A431”的含义，图3-,6中“A411”的含义答：A431--A相电流回路四回第三组线圈第一条回路（5）图3-5中，A630（A640）的含义3.VS1型抽出式QF操作机构，电气原理接线图见图3-8。
请说明下列元件的名称及其功能：YC——合闸线圈，用来使合闸电磁铁励磁，产生电磁力，推动操动机构运动，完成断路器的合闸过程。
YT——跳闸线圈，用来使分闸电磁铁励磁，产生电磁力，推动操动机构运动，完成断路器的分闸过程。
GZ1——整流器，为储能电动机提供整流回路。
GZ2——整流器，可为合闸线圈提供整流回路，使之既可用于直流操作，亦可用于交流操作。
M——储能电机，用来拉伸储能弹簧，使之储存能量用于完成断路器的合闸操作。
QF——断路器的辅助开关S8——底盘车辅助开关，装在手车推进机构底盘内。
S9——底盘车辅助开关，装在手车推进机构底盘内。
SP1~SP4——微动开关，受控于储能弹簧的状态。
GT1——过电流脱扣器线圈，当需要用时，将它串联在电流互感器二次回路中，发生过电流是使断路器跳闸。
X0——航空插座的插头位置编号。
4. 某1KSH触点位置表如图3-9所示。
请问1KSH处在“就地”位置时，触点1-2闭合吗？触点3-4呢？答：就地时1—2断开3—4闭合5. 某1KK触点位置表如图3-9所示。
请问1KK处在合闸位置时，触点1-2闭合吗？触点3-4呢？答：1—2闭合3—4断开6. 某线路开关柜控制信号回路如图3-7（二）所示。
图中YC是：（选择题）A QF操动机构的合闸线圈B QF操动机构的跳闸线圈C 防跳继电器7.某线路开关柜控制信号回路如图3-7（二）所示。
试完成下列问题：（1）简述QF就地合闸的过程及原理（涂红“就地合闸”回路）（2）简述QF就地分闸的过程及原理（涂绿“就地分闸”回路）（3）简述QF的远方合闸的过程及原理（4）简述QF的远方分闸的过程及原理（5）简述QF保护跳闸的过程及原理（6）简述QF重合闸的过程及原理（7）图中设有QF的电气防跳回路。
试指出防跳元件，并简述其防跳原理。
（8）红灯HR亮的意义是什么？绿灯HG亮的意义是什么？答：红灯亮说明合闸成功绿灯亮说明分闸成功（9）当QF事故跳闸，回路“+KM -KM1”通，TWJ2-1线圈通电启动，其触点闭合，启动事故音响。
（10）当控制信号回路电源断线，和同时失磁，其动断触点和同时闭合，发出控制回路断线信号。
6. 变电站的QF、QS及继电器等经常处于强电场中，电磁干扰较严重，若要采集这些信号，须采取抗干扰措施。
抗干扰方法有多种，图3-7中，线路开关柜抗干扰措施是采用光隔离继电器。
图3-7中，线路开关柜接入的输入信号有闭锁重合闸、弹簧为储能、断路器合闸位置、手车试验位置、手车工作位置。
7. .某110KV变电站低压侧（10KV）采用单母线分段接线，10KV采用小车式开关柜。
其I段母线的TV二次回路如图3-20、3-21、3-22所示。
试完成下列问题(1)该开关柜内装设有哪些一次设备？答：母线、小车开关、避雷器、接地开关、电压互感器(2)试指出面板布置图3-20中下列二次设备的名称。
WNX ：消谐器V：电压表LD1：HD1ZK4BK：电压指示转换开关DXN1HK：柜内继电器室照明开关2HK（3）.TV二次绕组有哪几组？各组的作用是什么？（4）（选择）图中是I段母线测量保护回路电压小母线。
A A630、B630、C630B A630J、B630J、C630JC A640、B640、C640（5）10KV电压并列装置的作用是什么？（6）电压表V可测量母线的相电压还是线电压？试解释之。
答：都可以可以测Ua 也可以测Uab8.某10KV消弧线圈自动调谐及选线装置原理图如图3-29所示。
该装置包括哪几个部分？其中下列各部分的作用是什么？（1）接地变压器T：（2）零序TV（3）调容消弧线圈L（4）阻尼电阻及控制器RK（5）中性点电压互感器TV（6）中性点的零序电流互感器TA（7）各条线路的零序电流互感器TA1、。
TA48第五章110KV户外配电装置的二次回路一、图5-1、5-2、5-3为配液压操动机构SW6—110型少油断路器的二次回路。
试完成下列问题：1.该回路具有将储压筒的液压油始终维持在220~227大气压之间的功能。
试简述其功能原理2．当储压筒压力异常（当液压低于100大气压时，或当液压高于280大气压时）不允许油泵电动机M运转。
试简述其功能原理3.该回路具有压力降低时，闭锁操作回路功能。
当液压低于193大气压，触点断，闭锁QF合闸操作回路；当液压低于185大气压时，触点断，闭锁QF 分闸操作回路。
二、图5-5为配弹簧操动机构的LW25-126型六氟化硫断路器二次回路图。
试完成下列问题：1.简述QF就地合闸操作过程及原理2.简述QF就地分闸操作过程及原理3. 当SF6气压＜0.45MPa时，发“SF6低气压报警”信号A. 触点63GA 1-2合B 触点63GALX43-44合C触点63GL3-4合4. 该电路具有SF6低气压闭锁功能，即当SF6气压＜0.4MPa时，不允许QF合、分闸。
试简述其原理。
5.弹簧未储能或储能没到位，不允许QF合闸。
试简述其原理6. 该电路具有防跳功能吗？由哪个元件实现？试简述其防跳原理（图中52Y名称、作用、原理？）7.弹簧未储能或储能没到位，允许QF合闸吗？如何实现此功能？答：不允许在合闸回路52C中，串联下列两对触点A 88M21-22B 3HBX31-328.M运转出现过载时，允许QF合闸吗？如何实现此功能？答：不允许在合闸回路52C中，串联触点49MX31-329. 8Q断开时，，将发出“控制回路电源故障报警”信号A 触点63GA1-2合B 触点49MX43-44合C触点8Q11-12合10 .8M跳闸时，，将发出“电机回路电源故障报警”信号A 触点8SH11-12合B 触点8M11-12合C触点63GLX13-14断三、三相交流操作的QS原理接线图如图5-7所示。
试完成下列问题：1.简述图中下列元件的名称及作用.①SAH——三相电源空气开关②KM1、KM2——三相交流接触器③KT——热继电器（保护M）④SB1——就地合闸按钮⑤SB2——就地分闸按钮⑥SB3——就地急停按钮⑦SA——远方就地切换开关⑧SL1——合闸限位开关⑨SL1——分闸限位开关2. 简述QS就地合闸操作过程及原理。
3.图中“联锁条件”的作用是什么？如主接线是单母线接线，则该“联锁条件”是什么？试画图说明。
四、为了防止QS带负荷拉、合闸，ES带电合闸，必须对其操作设置。
对于手动操作的QS、ES，通常采用闭锁方式。
对于电动操作的QS、ES，可采用的方法来实现闭锁。
五、.图5-8单母线接线。
图中QS采用手动操作方式。
试画出1QS、2QS 的操作闭锁接线图。
并分析其闭锁原理。
六、图5-9所示，为双母线接线母联部分，试画出母联两侧QS（电动操作）及接地开关ES （手动操作）的操作闭锁接线图。
并分析：（1）1QS、2QS的操作条件（2）1ES、2ES的操作条件七、图5-10，为双母线接线线路QS及接地开关的操作闭锁接线图。
试分析（1）I、II母线分列运行下1QS的操作条件（2）I、II母线并列运行下1QS的操作条件（3）线路3QS的操作条件（4）1ES、2ES的操作条件（5）3ES的操作条件第六章110KV线路的二次回路一、某110KV变电站高压侧主接线图4-1所示，为单母线分段接线。
在这种接线中，TV二次回路装设了电压并列装置（YQX-23J型）。
并列装置的直流回路接线图如图6-1所示；交流回路图如图6-3所示。
试完成下列问题：1．(选择)该电压并列装置主要由继电器组成A 直流继电器YQJ、B 电流继电器LJC 电压及电器YJ2.图6-3中，IA602、IB602、IC602、IL601是的电压回路A. I母TV21保护测控用绕组送出B I母TV21计量用绕组送出C．II母TV61保护测控用绕组送出3. 2图6-3中，A630、B630、C630、L630是用的电压小母线A. I母保护测控B I母计量用C．II母保护测控4.试简述I段TV21的投入、退出过程及原理。
5. 试简述I、II段并列时，TV21、TV61二次并列过程及原理。
6.试简述I、II段分列时，TV21、TV61二次分列过程及原理。
