混合动力电动汽车2详解PPT课件

学习任务
1. 混合动力电动汽车的基础知识 2. 混合动力电动汽车的主要结构形式 3. 混合动力电动汽车能量管理 4. 混合动力电动汽车的关键技术 5. 混合动力电动汽车的实例
学习任务
1. 混合动力电动汽车的基础知识 2. 混合动力电动汽车的主要结构形式 3. 混合动力电动汽车能量管理 4. 混合动力电动汽车的关键技术 5. 混合动力电动汽车的实例
➢ 与传统汽车的最大区别在于其动力系统，混合动力电动汽车 通常至少拥有两个动力源和两个能量储存系统。
➢ 混合动力电动汽车（视频）
引导问题2： 混合动力电动汽车有哪些分类？
➢ 根据2010年颁布的QC/T 837—2010《混合动力电动汽车类 型》，混合动力电动汽车的有多种分类方式：
➢ 根据驱动系统能量流和功率流的配置结构关系，混合动力电 动汽车可分为串联式、并联式、混联式。
式结构简单，成本低。本田的Accord和Civic采用的是并联式联结方式。
引导问题2： 并联式混合动力电动汽车的功能结构
并联型HEV的特点：汽车可由发动机和电动机共同驱动或者 各自单独驱动。
发动机和电机是两个相互独立的系统，即可实现纯电动行 驶，又可实现内燃机驱动行驶，在功率需求较大时还可以 实现全混合动力行驶，在停车状态下可进行外接充电。
引导问题1： 串联式混合动力电动汽车的功能结构
串联式混合动力电动汽车主要由发动机、发电机和电动机 三个动力总成，以串联方式组成其动力单元系统。下图为 串联式混合动力电动汽车的功能原理图。
引导问题1： 串联式混合动力电动汽车的功能结构
串联式混合动力电动汽车功能部件分布
引导问题1： 串联式混合动力电动汽车的功能结构
➢ 通过在混合动力电动汽车上使用电机，使得动力系统可以按 照整车的实际运行工况要求灵活调控，而发动机保持在综合 性能最佳的区域内工作，从而降低油耗与排放。
引导问题1： 什么是混合动力电动汽车？
➢ 混合动力电动汽车是介于内燃机汽车和电动汽车之间的一种 车型，是内燃机汽车向纯电动汽车过渡的车型。
➢ 混合动力电动汽车尽管不能实现零排放，但其动力性、经济 性以及排放等性能能够在一定程度上缓解汽车发展与环境污 染、能源危机的矛盾。

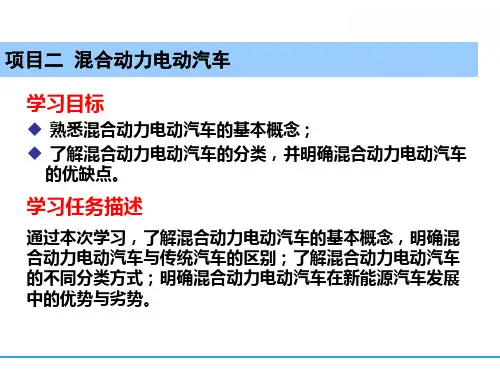

念； 了解混合动力电动汽车的分类，并明确混合动力电动汽车
的优缺点。
学习任务描述
通过本次学习，了解混合动力电动汽车的基本概念，明确混 合动力电动汽车与传统汽车的区别；了解混合动力电动汽 车的不同分类方式；明确混合动力电动汽车在新能源汽车 发展中的优势与劣势。
串联式结构适用于城市内频繁起步和低速运行工况，主要用 于客车。下图为中通串联式混合动力电动公交车。
引导问题2： 并联式混合动力电动汽车的功能结构
并联式混合动力电动汽车的功能结构图
并联式混合动力系统有两套驱动系统：传统的内燃机系统和电机驱动系统。 这种系统适用于多种不同的行驶工况，尤其适用于复杂的路况。该联结方
混合动力车需要配置普通汽车并不需要的昂贵配件，例如 庞大笨重的电池组、电力发动机以及精密的电子控制模板。
另外受限于动力电池与能量储存等技术难题，以及充换电 站等基础配套设施目前未完善，混合动力电动汽车要得到 大规模发展尚需要一定的时间。
学习任务
1. 混合动力电动汽车的基础知识 2. 混合动力电动汽车的主要结构形式 3. 混合动力电动汽车能量管理 4. 混合动力电动汽车的关键技术 5. 混合动力电动汽车的实例
串联式的工作模式通常有三种：纯电动模式、纯发动机模式、 混合模式。
纯电动模式即发动机关闭，车辆行驶完全依靠电池组供电 驱动；
纯发动机模式则仅在发动机运行情况下驱动车辆，蓄电池 电力充足时作为储备，不足时，发动机同时为其充电；
混合模式，即整车动力是通过发动机与电池组共同提供。
引导问题1： 串联式混合动力电动汽车的功能结构
但以何种方式将两处动力得到融合呢？并联式混合动力电 动汽车可以两动力源的转矩、转速、功率为对象进行耦合。 按耦合对象不同，可分为转矩耦合、转速耦合、转速与转 矩耦合。从结构上而言，则主要有两轴式、单轴式结构。
1.转矩耦合
在这种结构中，传动装置通常设计在电动机后端，电动机通 过离合器与发动机相连，要实现同步调节，电动机与发动机 的转速范围必须一致，因此仅适用于小型电动机。
➢ 按照两种不同能量的搭配比例不同，混合动力电动汽车可分 为微混合型、轻度混合型、中度混合型及重度混合型。
➢ 按照外接充电能力，混合动力电动汽车分为可外接充电型 （插电式）、不可外接充电型。
引导问题3： 混合动力电动汽车的优缺点各有哪些？ 优点分析：
混合动力技术被公认为是目前最可行、最现实的节能技术， 而混合动力电动汽车也是目前世界上唯一能实现量产的节 能环保型汽车，这是混合动力电动汽车的最大优势所在， 具体地：
引导问题1： 什么是混合动力电动汽车？
引导问题1： 什么是混合动力电动汽车？
➢ 混合动力汽车通常是指由不同动力源驱动的汽车，包括油电 混合动力汽车、气电混合动力汽车。目前天然气汽车通常也 是油气混合动力的一种。本文主要介绍油电混合动力汽车。

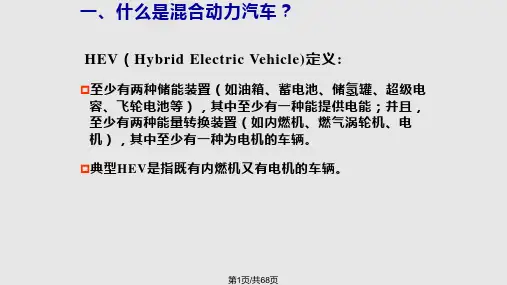

➢ 混合动力电动汽车（Hybrid Electrical Vehicle，简称HEV） 是指同时装备两种动力来源——热动力源（由传统的汽油机 或者柴油机产生）与电动力源（电池与电动机）的汽车。
1. 排放性能良好
2. 动力性能佳
3. 耗油量低
4. 对电池的性能要求相对较低
引导问题3： 混合动力电动汽车的优缺点各有哪些？
缺点分析：
由于混合动力电动汽车仍需要燃烧汽油，因此无法从根本 上摆脱对石油的依赖和彻底解决环保问题，也因此混合动 力电动汽车没有太大的市场号召力。
混合动力系统的生产成本比内燃发动机系统的成本更高。
两轴式转矩耦合结构
1.转矩耦合
另一种转矩耦合两轴结构形式为分离轴设计，电动机与发动 机分别为车辆提供动力。其发动机传动系统结构形式与常规 汽车一样，仅是将电动机作为另一动力源对车辆输出转矩。 此种结构会减少车辆的乘座空间，且不能实现发动机对蓄电 池充电。
