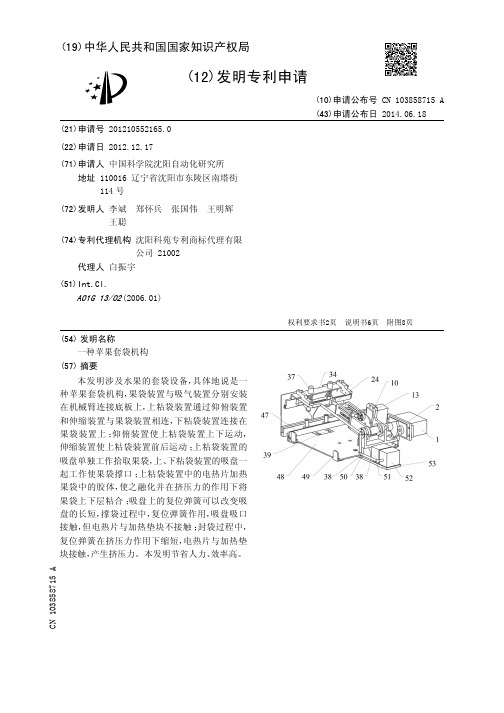

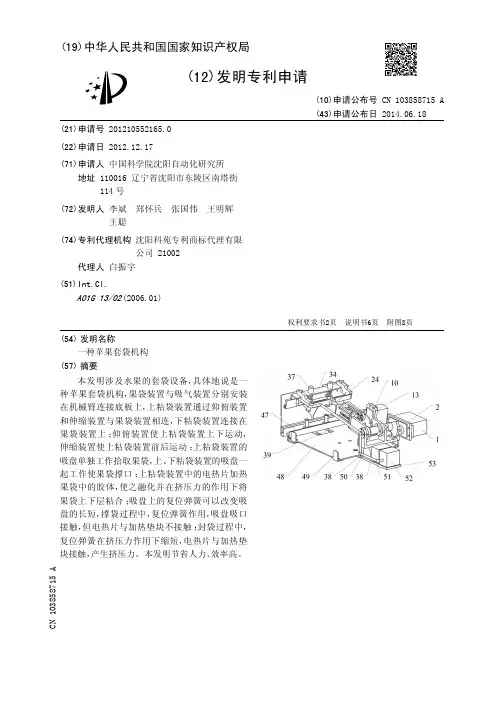

(10)申请公布号 (43)申请公布日 2014.06.18C N 103858715A (21)申请号 201210552165.0(22)申请日 2012.12.17A01G 13/02(2006.01)(71)申请人中国科学院沈阳自动化研究所地址110016 辽宁省沈阳市东陵区南塔街114号(72)发明人李斌 郑怀兵 张国伟 王明辉王聪(74)专利代理机构沈阳科苑专利商标代理有限公司 21002代理人白振宇(54)发明名称一种苹果套袋机构(57)摘要本发明涉及水果的套袋设备，具体地说是一种苹果套袋机构，果袋装置与吸气装置分别安装在机械臂连接底板上，上粘袋装置通过仰俯装置和伸缩装置与果袋装置相连，下粘袋装置连接在果袋装置上；仰俯装置使上粘袋装置上下运动，伸缩装置使上粘袋装置前后运动；上粘袋装置的吸盘单独工作拾取果袋，上、下粘袋装置的吸盘一起工作使果袋撑口；上粘袋装置中的电热片加热果袋中的胶体，使之融化并在挤压力的作用下将果袋上下层粘合；吸盘上的复位弹簧可以改变吸盘的长短，撑袋过程中，复位弹簧作用，吸盘吸口接触，但电热片与加热垫块不接触；封袋过程中，复位弹簧在挤压力作用下缩短，电热片与加热垫块接触，产生挤压力。

本发明节省人力、效率高。

(51)Int.Cl.权利要求书2页 说明书6页 附图8页(19)中华人民共和国国家知识产权局(12)发明专利申请权利要求书2页 说明书6页 附图8页(10)申请公布号CN 103858715 A1.一种苹果套袋机构，其特征在于：该套袋机构整体通过机械臂连接底板(53)安装在机械臂上，包括果袋装置、仰俯装置、伸缩装置、上粘袋装置、下粘袋装置及吸气装置，其中果袋装置及吸气装置分别安装在机械臂连接底板(53)上，所述仰俯装置安装在果袋装置上，伸缩装置与仰俯装置相连、由仰俯装置驱动绕仰俯支撑轴(5)摆动；所述上粘袋装置连接于伸缩装置的输出端、通过伸缩装置带动伸缩，并与伸缩装置一起绕仰俯支撑轴(5)摆动，该上粘袋装置具有封装果袋的电热片(36)；所述下粘袋装置安装在果袋装置上，并位于上粘袋装置的下方，该下粘袋装置具有与所述电热片(36)相对应的加热垫块(13)；所述上粘袋装置及下粘袋装置分别具有吸附果袋上下层的吸盘(37)，所述吸气装置通过两路吸气软管(38)分别与上粘袋装置及下粘袋装置上的吸盘(37)相连通。

专利名称：一种苹果套袋器专利类型：实用新型专利
发明人：王周宝
申请号：CN201120319426.5申请日：20110829
公开号：CN202396235U
公开日：
20120829
专利内容由知识产权出版社提供
摘要：一种苹果套袋器，包括有基座、推杆头、提袋板，基座边框上有护果板，护果板上有扇形槽，护果板上有电热丝，护果板左右有U型槽，U型槽内有U型张袋板，封口架上有封口板，封口板两侧有槽，封口架上有滑块，叉拨器后部底端有极性相反的磁铁，封口架后端有回位器，提袋板与叉拨器对应的一端的固定槽外侧底部有提袋板驱动栓，与提袋板驱动栓相配合的回位块设在推杆头上，推杆头的右端与滑道内滑杆相连，滑道内的弹簧与滑杆相连，传动钢丝一端连接于手柄连接轴上，另一端穿过弹簧后连接于滑杆上，滑杆盒底部有袋支撑架，支撑架上有袋托架，推杆头与U型张袋板将袋口张开，套过后通过电热丝封口，具有操作简便，套袋效率高和安全性高的特点。

申请人：王周宝
地址：044608 山西省芮城县东垆乡南曹庄村中路西四巷10号
国籍：CN
更多信息请下载全文后查看。

专利名称：一种苹果套袋机专利类型：发明专利
发明人：田百年
申请号：CN201210505321.8申请日：20121203
公开号：CN103843632A
公开日：
20140611
专利内容由知识产权出版社提供
摘要：一种苹果套袋机是由外壳、上下手柄、出袋口、电源开关、紧口夹、微电机、电瓶、小齿轮、大齿轮、齿条、回位弹簧、中控开关、沙棒、张口夹、果袋、摆臂，其中微电机和电源开关连接，微电机的前端安装有一个小齿轮连接着两个大齿轮，和一个齿条，在齿条的下端有一回位弹簧，在齿条的上端箱体上安装有一个中控开关。

外壳用塑料制品解决了重量大的问题，内壳内装有12v微电机作动力，加速快。

手柄采用弯型设计，方便，整个操作由两个手柄控制。

打开电源时，微电机工作，同时做到送袋由定向开关控制。

推动张口夹到位张口，由手动封口。

申请人：三门峡百年农机装配有限公司
地址：472000 河南省三门峡市三门峡工业园纬六路南2号
国籍：CN
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201720292880.3(22)申请日 2017.03.23(73)专利权人 任阳地址 712299 陕西省咸阳市武功县代家乡南留村(72)发明人 任阳　(74)专利代理机构 北京创遇知识产权代理有限公司 11577代理人 冯建基　孙进华(51)Int.Cl.A01G 13/02(2006.01)(54)实用新型名称一种苹果套袋(57)摘要本实用新型公开了一种苹果套袋，包括袋体(1)，所述袋体形成为方形且一边缘设置有开口(2)，所述开口(2)的中部向袋体(1)内部方向依次形成有相连的月牙形缺口(3)、狭缝(4)和圆形缺口(5)，所述月牙形缺口(3)、狭缝(4)和圆形缺口(5)的两侧各设置有钢丝(6)，所述钢丝(6)粘贴在袋体上，所述袋体(1)还设置有平行于开口(2)的折痕，所述折痕与所述狭缝(4)垂直交错。

本实用新型的苹果套袋的套袋速度快，而且可以在现有苹果套袋上进行改进，适宜大规模投产。

权利要求书1页 说明书3页 附图2页CN 206808258 U 2017.12.29C N 206808258U1.一种苹果套袋，其特征在于，包括袋体(1)，所述袋体形成为方形且一边缘设置有开口(2)，所述开口(2)的中部向袋体(1)内部方向依次形成有相连的月牙形缺口(3)、狭缝(4)和圆形缺口(5)，所述月牙形缺口(3)、狭缝(4)和圆形缺口(5)的两侧各设置有钢丝(6)，所述钢丝(6)粘贴在袋体上，所述袋体(1)还设置有平行于开口(2)的折痕，所述折痕与所述狭缝(4)垂直交错。

2.根据权利要求1所述的苹果套袋，其特征在于，所述袋体(1)由外向内依次包括蜡层(11)、纸层(12)、墨水层(13)和吸水棉层(14)，所述吸水棉层(14)上附着有药物颗粒(15)。

3.根据权利要求1所述的苹果套袋，其特征在于，袋体(1)的下部设置有一个或多个通气孔(21)，所述通气孔(21)的大小为1-5毫米。
