吨双梁吊钩门式起重机技术参数

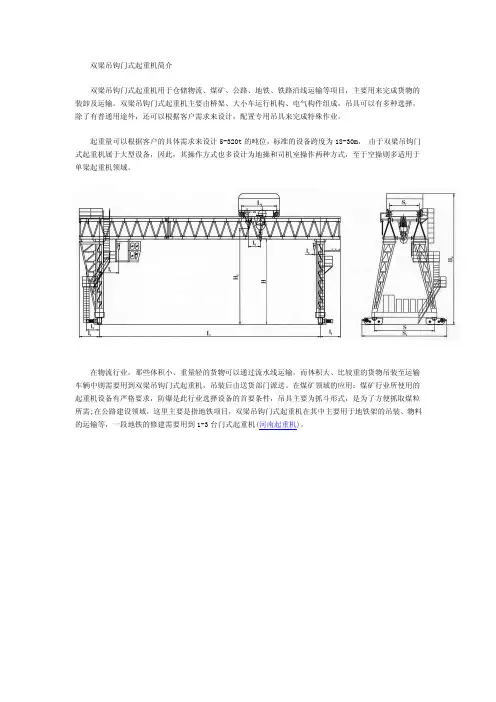

双梁吊钩门式起重机简介
双梁吊钩门式起重机用于仓储物流、煤矿、公路、地铁、铁路沿线运输等项目，主要用来完成货物的装卸及运输。

双梁吊钩门式起重机主要由桥架、大小车运行机构、电气构件组成，吊具可以有多种选择，除了有普通用途外，还可以根据客户需求来设计，配置专用吊具来完成特殊作业。

起重量可以根据客户的具体需求来设计5-320t的吨位，标准的设备跨度为18-30m，由于双梁吊钩门式起重机属于大型设备，因此，其操作方式也多设计为地操和司机室操作两种方式，至于空操则多适用于单梁起重机领域。

在物流行业，那些体积小、重量轻的货物可以通过流水线运输，而体积大、比较重的货物吊装至运输车辆中则需要用到双梁吊钩门式起重机，吊装后由送货部门派送。

在煤矿领域的应用：煤矿行业所使用的起重机设备有严格要求，防爆是此行业选择设备的首要条件，吊具主要为抓斗形式，是为了方便抓取煤粒所需;在公路建设领域，这里主要是指地铁项目，双梁吊钩门式起重机在其中主要用于地铁架的吊装、物料的运输等，一段地铁的修建需要用到1-3台门式起重机(河南起重机)。

投标设备主要技术参数一、QD双梁式桥式(吊钩)起重机1、起重量:10t2、工作级别:A53、轨高:9000mm4、跨度:25500mm5、起升速度:10.1米/min6、大车运行速度:约30~74.3m/min(三档调速)7、小车运行速度:约20~43.8m/min(三档调速)8、操作方式:遥控加司机室操纵9、供电方式:滑轨10、结构形式:QD双梁桥式(吊钩)二、QD双梁式桥式(吊钩)起重机1、起重能力:20t(主钩)5t(副钩)2、工作级别:A53、轨高:9000mm4、跨度:25500mm5、提升速度:7.2m/min(主钩) 15.3m/min(副钩三档调速)6、大车运行速度:约40~87.6m/min(三档调速)7、小车运行速度:约20~44.2m/min(三档调速)8、操作方式:遥控加司机室操纵9、供电方式:滑轨10、结构形式:QD双梁式桥式(吊钩)投标设备性能描述一、双梁桥式起重机技术说明我公司本着结构合理,工艺先进、经济实用、安全可靠、操作方便合理、高效节能、维修方便的原则,遵照国家起重机设计规范及有关标准,结合需方工艺条件和技术要求,确保产品质量,让用户满意。

产品用途:下料车间和机加工车间技术说明内容如下:制造过程中,严格按照GB3811-2008《起重机设计规范》的要求进行设计,产品技术指标、质量标准达到GB/T14405-1993《通用桥式起重机》规定的质量要求。

操纵室为大视野,配有航空座椅,操作方便、环境舒适,使用性能稳定,动作灵敏,安全可靠。

一、机构部分:本起重机由主梁、小车、大车运行机构、司机室、电气系统等组成。

一般规定1)使用特殊钢制作的机械部件均需作必要的热处理;2)起重机上使用的钢材必须满足国家标准,并应具有合格证;3)铸造件和锻造件质地应均匀,不得有气孔、夹渣、裂纹等缺陷;4)采用适当的焊接方法和消除应力方法以使焊接部分的残余应力为最小;5)应使开口部或切口部的应力集中为最小;6)主要承载的腹板厚度不得小于6mm。

65/25T双梁MG吊钩门式起重机技术中国中铁隧道集团20**年**月合同协议书卖方：买方：中铁隧道集团有限公司专用设备中心货物名称： 65T/25T双梁吊钩门式起重机及其附属设备的设计、制造、运输及技术服务。

合同总价：人民币（大写）双方就下列问题达成一致协议。

签订本合同。

1.2.1下列文件为本合同文件的组成部分，具有经济合同的法律效力：合同条款；通用技术条款；专项技术条款；附件：(1) 在商洽本合同时，双方澄清、确认并经双方法定代表人（或其授权代表）签字的补充文件。

（2）签订合同后，卖方提供的以买方提供图纸为依据的制造图纸和技术要求说明书以及设计修改通知单。

上述文件间有矛盾时，以日期在后的文件为准。

1.2.2卖方保证按合同文件的一切规定进行门式起重机及其附属设备的设计制造，承担合同文件规定的卖方的全部责任和义务。

1.2.3买方保证按合同文件的规定向卖方付款，承担合同文件规定的买方的全部责任和义务。

1.2.4本合同书经双方的授权代表签字并分别加盖本单位公章后生效。

1.2.5本合同正本一式2份，副本4份；买方执正本1份，副本3份，卖方执正本1份，副本1份。

1.2.6本合同书在合同款结清后失效。

买方：（公章）卖方：（公章）法定代表人（或其授权代表）：法定代表人（或其授权代表）：（签字）（签字）____年____月____日____年____月____日单位地址：单位地址：邮政编码：邮政编码：：电话号码：电话号码：传真：传真：开户行：开户行：帐号：帐号：税号：税号：第2章合同条款2.1 通用合同条款2.1.1 名词解释(1) 买方：指中铁隧道集团二处有限公司专用设备中心，合同签订后全权负责处理和办理合同事宜。

(2) 卖方：指与买方签署合同的单位。

(3) 货物：是指卖方按合同规定提供给买方的所有设备（下称“合同设备”）以及有关合同设备的设计、制造、检验、施工、调试、性能验收试验、验收、办理使用许可证、培训和技术指导以及有关文件（包括图纸和各种说明文字）和本合同规定的用于合同设备正确运行和维护的文件（下称为技术资料）。

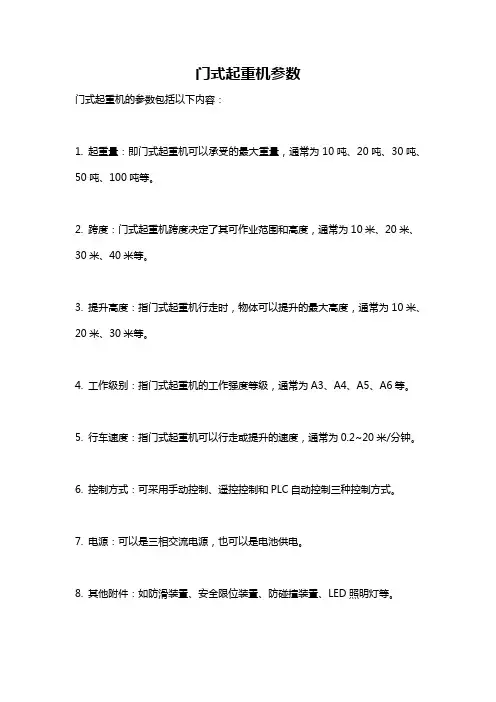

门式起重机参数
门式起重机的参数包括以下内容：
1. 起重量：即门式起重机可以承受的最大重量，通常为10吨、20吨、30吨、50吨、100吨等。

2. 跨度：门式起重机跨度决定了其可作业范围和高度，通常为10米、20米、30米、40米等。

3. 提升高度：指门式起重机行走时，物体可以提升的最大高度，通常为10米、20米、30米等。

4. 工作级别：指门式起重机的工作强度等级，通常为A3、A4、A5、A6等。

5. 行车速度：指门式起重机可以行走或提升的速度，通常为0.2~20米/分钟。

6. 控制方式：可采用手动控制、遥控控制和PLC自动控制三种控制方式。

7. 电源：可以是三相交流电源，也可以是电池供电。

8. 其他附件：如防滑装置、安全限位装置、防碰撞装置、LED照明灯等。

以上是门式起重机的常见参数，具体视实际需要而定，不同厂家生产的门式起重机也有所差异。

吊钩式电动双梁桥式起重机技术规格书2016年05月09日1项目基本情况及要求 (1)1.1概况 (1)1.2气象、水文、地质条件 (1)1.3公辅条件 (2)1.4技术总则 (3)2技术规格书 (4)2.1设备用途 (4)2.2设备名称、编号、数量 (4)2.3工艺条件 (4)2.4技术及供货要求 (5)2.5资料交付 (6)1项目基本情况及要求1.1概况济宁宝钢气体有限公司投资建设30000Nmh焦炉煤气制氢及清洁燃气项目。

本设备是为上述项目服务的。

项目建设地点位于济宁市金乡县胡集镇济宁市化学工业开发区内。

1.2气象、水文、地质条件胡集镇大地构造上属于华北台坳的一部分，地质条件及地质构造不太复杂，地震活动的频率和强度均较低。

从地壳结构来看，当地地壳厚度变化较小。

项目场址地貌属黄河冲积堆积平原的下游，地势平坦。

根据中国科学院地球物理研究所1958年公布的地震烈度资料及《中国地震烈度区划图(1990)»,金乡县地震烈度基本值为W度，历史最大震级为3.8级，本工程抗震设防按W度考虑。

本项目用地属第II建筑气候区的IIA区，温带大陆性季风气候。

该区四季分明、冷暖干燥显著。

冬季较长且寒冷干燥，夏季较炎热湿润，降水量相对集中；气温年温差较大，日照较丰富；春、秋季短促，气温变化剧烈；春季雨雪稀少，多大风风沙天气，夏季多冰雹和雷暴。

(1)气温:全县年平均气温14.1 C年平均最高气温19.5 C极端最高温度40.2 C极端最低温度—15.2C(2)湿度：年平均相对湿度69%(3) 大气压：年平均气压1012.3hpa最咼绝对大气压1027.9hpa最低绝对大气压997hpa(4) 风向、风速：夏季主导风向频率SE冬季主导风向频率NE全年主风向SE(5) 降雨量：年平均降水量631.2mm年最大降水量921.4mm年最小降水量328.7mm(6) 其他：年平均雾日数23.5 天年最多雾日数57天年最大积雪厚度200mm年平均日照2096.4小时1.3公辅条件(1)工业新水，由界区外提供常温 > 0.3MPag温度 压力(2)循环水，由新建循环水装置提供温度0.3MPag（3） 软水，由项目内自产，开工用软水约 8用’，界区外提供。

(01包)中城能源有限责任公司QD32/5t双梁吊钩门式起重机技术要求一、主要技术参数名称：双梁吊钩门式起重机型号：QD32/5t-18m数量：2台额定起重重量： 32/5t跨度：18m主钩起升高度： 7.5m 副钩起升高度：8.5m；钢轨型号：43kg/m 轨道长度：288m（72m×4）滑线：160m 工作制度：A5（中度）调速方式：数显变频操作方式：驾驶室+按钮+遥控使用环境：-20—40℃电源：三相交流 50Hz 380/660v二、起升机构技术要求1、主钩起升速度：0.75～7.5m/min；副钩起升速度：1.32～13.2m/min(变频)2、主钩起升电动机：YZP280M-10/45KW；副钩起升电动机：YZP180L-8/18.5KW3、主钩起升减速机：ZQ850-I-3CA40.17；副钩起升减速机：ZQ500-III-3CA 40.174、主钩起升制动器：YWZ-400/125 ×2台；副钩起升制动器：YWZ-300/25×1台三、小车技术要求1、小车运行速度：3.1～31m/min(变频)-6/6.3KW2、小车运行电动机：YZP160M13、小车运行减速机：ZSC600-IV-1 速比：37.94、小车运行制动器：YWZ-200/25×1台5、小车车轮直径：Φ400mm四、大车运行机构技术要求1、大车运行速度：7.4～74m/min(变频)2、大车运行电动机：YZP160L-6/13KW×23、大车运行减速机：ZQ500-V-1；2 速比：31.54、大车运行制动器：YWZ-200/25×25、大车运行轮组直径：Φ700mm6、起重机最大轮压：317KN五、其他1、要求其中1台起重机有悬臂梁，悬臂梁跨度：18+3.8=21.8m2、乙方负责设备(起重机及配套轨道、控制开关)供应、安装及相关质监部门验收。

(02包)毕节中城能源有限责任公司肥田煤矿无缝钢管招标数量及技术要求一、无缝钢管招标数量及技术要求1、管路数量及相关技术参数，详细见下表：无缝钢管数量及相关技术参数表二、无缝钢管技术要求1、执行标准焊管执行标准：GB/T3091-2008 、GB/T21835-2008 、GB/T13793-2008 、GB/T 699-20152、材质无缝钢管采用20#钢。

双梁龙门式起重机参数
双梁龙门式起重机是一种常用的重型起重设备，通常用于工业
和建筑工地上的重物搬运。

它具有多种参数，包括起重量、起升高度、跨度、工作级别等。

以下是对这些参数的详细解释：
1. 起重量，双梁龙门式起重机的起重量是指其最大起重能力，
通常以吨（t）为单位。

这个参数决定了起重机可以搬运的最大重量，通常范围从5吨到100吨不等。

2. 起升高度，起升高度是指起重机能够将货物提升的最大高度，通常以米（m）为单位。

这个参数取决于工地的实际需求，一般范围
从10米到40米不等。

3. 跨度，双梁龙门式起重机的跨度是指两个主梁之间的水平距离，通常以米（m）为单位。

这个参数取决于工地的布局和需要覆盖
的范围，一般范围从10米到35米不等。

4. 工作级别，工作级别是指起重机设计的使用工况，通常分为
A1-A8级，不同级别对应不同的使用要求和工作强度，A8级为重载
工作级别，A1级为轻载工作级别。

另外，双梁龙门式起重机还有一些其他参数，如工作速度、机械尺寸、控制方式等，这些参数也会根据具体的设备型号和制造商有所不同。

总的来说，双梁龙门式起重机的参数涵盖了起重能力、高度、跨度和工作级别等多个方面，这些参数决定了起重机在工业和建筑工地上的实际应用能力和适用范围。

双梁桥式起重机参数双梁桥式起重机是一种广泛应用于工矿企业生产的起重设备，它的结构特点是双梁跨越在货物运输轨道上，以支撑并移动起重机的载荷。

本文将介绍双梁桥式起重机的参数及其意义。

1. 承载能力双梁桥式起重机承载能力指的是它所能承受的最大载荷重量。

它是影响起重机选择的一个重要参数，也是保证起重安全的关键因素。

承载能力应根据工作环境、作业物体、工况等因素进行评估。

2. 跨度双梁桥式起重机的跨度是指双梁跨越货物运输轨道的长度。

跨度的大小取决于工厂的实际需求和作业空间的限制。

通常，跨度越大，起重机的承载能力也会随之增加。

3. 走行速度走行速度指的是起重机在双梁上移动的速度，也是保证起重机生产效率的参数之一。

走行速度应根据起重机的作业路径和工作负载进行调整，并根据实际需求进行优化。

4. 提升高度提升高度指的是起重机能够将物体提升的最高高度。

这个参数的大小与许多因素有关，包括起重高度、起重机的结构和重量、作业环境等。

5. 工作级别双梁桥式起重机的工作级别是指其制造标准和使用要求，是起重机质量和安全保障的一个重要参数。

常见的工作级别有A1、A2、A3、A4、B级和C级。

6. 控制方式控制方式是指起重机操作的方式和实现方法，包括无线遥控、有线遥控和手动控制等。

不同的控制方式具有不同的优劣，应根据实际需求进行选择。

7. 发动机类型发动机类型是指起重机的动力来源，主要有电动和内燃机两种。

电动型双梁桥式起重机广泛应用于室内和低噪音环境，而内燃机双梁桥式起重机则常用于户外和遥远的工程现场。

双梁桥式起重机的参数对其选择和使用至关重要。

企业在选择起重机时，应根据实际情况进行评估，选择最适合自身需求的起重机设备，以确保作业效率和安全性。

8. 空间限制双梁桥式起重机的使用空间非常重要，因为空间的大小会影响到起重机的摆动和移动。

如果工作空间很小，双梁桥式起重机可以使用狭窄型起重机轨道，这样起重机就可以更容易地穿越狭窄的空间。

但如果空间较大，则需要更长的起重机轨道，以保证其稳定性和移动性。

32/10t×36.5m双梁门式起重机招标书技术部分二○○七年二月总体要求及功能描述1 、起重机名称：32/10t双梁门式起重机2 、起重机数量：1台3 、起重机用途：主要用于吊运、堆放大于10吨船运钢材。

钢材码头堆场改造完成后，32吨龙门行车下的堆场面积6440平方米。

如果按每月1万吨钢材的周转量，全年12万吨，如以市场价每吨15元/吨计算，全年收入为180万元。

4、起重机主要技术性能表主要技术参数起重机设计、制造、安装及调试要符合以下标准要求：起重机设计规范GB3811-83、通用桥式起重机技术GB/T14005-93、冶金起重机技术条件JB/T7688-95、起重机安全规程规定GB6067-93、起重机电控设备JB4315-86。

5、结构5.1起重机桥架主梁采用A型箱形梁结构（要求主梁不能分段）。

5.2大小车金属结构件均采用热轧钢板制作（主、端梁的腹板厚度≥8mm），严禁用卷板替代。

5.3端梁腹板弯板处两面各复贴一块钢板加固；端梁上盖板两头也各复贴一块钢板加固（上盖板复贴板比腹板复贴板长200mm）。

①腹板复贴钢板的长度约850mm，高度、厚度与母板相同。

②复贴钢板中部开若干个￠30mm孔，与母板塞焊，周边连续焊、焊脚高≥6mm。

5.4为运输方便需要解体时，其分解面应选在应力小的部位。

采用足够强的搭接板，由高强度螺栓进行连接。

5.5焊缝与拐角：①焊缝：焊缝直观检查按GB6417技术要求，焊缝表面不得有可见的明显缺陷。

②拐角：所有结构件的拐角及工艺、安装孔须有园弧过度，Rmin≥20mm，且须砂轮机打磨倒顺。

5.6大小车轮处均增加方便更换车轮的顶升支点装置，以提高该部位的刚性，确保行走机构几何尺寸不变形。

5.7小车轨道为整根焊接，长度方向无断口，用可调式压板固定。

5.8制作前，钢板须经预处理、喷丸等，焊接完成后，结构件须整体处理，清除飞溅物，喷砂，抛光外表面，再涂环氧富锌底漆。

5.9下述地点设置检修踏板及通道：走行车轮处、集电器处。

北方恒达物流园露天库起重机技术规格书立项号：180JG002北方恒达物流园露天库起重机的性能及功能简介20t-35m-A5和40t-35m-A5吊钩门式起重机用于北方恒达物流有限公司，主要用于货场钢材装卸车及场内搬运工作。

起重机采用国内先进技术制造，具有结构布局合理，机构动作灵活准确，使用安全可靠，维护保养方便等特点。

起重机主要由小车、金属结构、大车行走机构、电气系统四大部分组成。

金属结构部分采用双梁箱形结构，主要由主梁、端梁、支腿、下横梁、拱架、梯子、栏杆、司机室等组成。

该门式起重机起升机构采用GBM无齿轮起升系统并设置超负荷限制器，起升机构卷筒组两端配置双电磁盘式制动器，卷筒组带强制风冷。

小车运行机构和大车运行机构均采用三合一减速电机驱动形式，结构合理，便于检修。

整机控制采用变频调速系统控制，遥控操作，并配备测风仪、锚定装置、大车维修顶升点、防风铁楔、各个机构均设有安全限位等装置。

1）、20t-35m-A5（1台）吊钩门式起重机及其附属设备（主钩为电动旋转）；40t-35m-A5（3台）吊钩门式起重机及其附属设备（主钩为电动旋转，配置电动夹具）2）、门式起重机的设计、制造、运输至安装现场、技术培训和售后服务3）、随机技术资料及图纸。

随机技术资料需要提供中文版本、电子版机械图纸、压塑料膜处理的电气原理图和放线表各2套4）、门式起重机配备的随机工具、量具、仪表和备件5）、随机润滑油、脂等（整车各减速机需加够正常使用油量；各传动部位达到润滑标准）满足运行需要。

6）、门式起重机所必需的全套部件（其中大车供电、安装配件、配电箱等配件由甲方负责建设；预埋件、锚定装置等由乙方提供图纸，甲方负责建设。

）技术要求及技术参数1、露天库技术要求及技术参数表1表2交货期及寿命要求1、在正常操作、使用、维护的条件下，使用寿命为十二个月。

如在保质期内出现质量问题供货方负责更换，并承担全部费用。

2、交货期，按照合同规定时间。
