全站仪的使用方法及按键说明介绍全站仪是一种用于测量和记录建筑工程、土地勘测和测绘等领域的仪器。
它集成了全方位的测量功能，能够高精度地测量水平角、垂直角和斜距，广泛应用于各种测量工作中。
本文档将介绍全站仪的使用方法及详细说明按键功能。
使用方法1.准备工作在使用全站仪之前，需要进行以下准备工作： - 确保全站仪已经充好电，并连接到计算机或移动设备上（如有需要）。
- 检查全站仪上是否装载了正确的软件和固件版本，确保其功能正常。
- 根据测量需要，选择合适的测量模式和参数设置。
2.设置目标点在开始测量之前，需要设置目标点。
目标点是测量仪器将要测量或测绘的位置。
•在测量区域的目标点上设置反光棱镜或反射器。
•确定全站仪的放置位置，保证其能够够清晰地观测到目标点。
3.进行测量根据测量的需要，选择不同的测量模式和参数设置。
全站仪通常具有以下几种测量模式： - 利用全站仪拍照并记录点位的快速测量模式。
- 连续测量模式，在此模式下可以连续测量多个点位，并在计算机或移动设备上显示结果。
- 角度测量模式，该模式用于测量水平角和垂直角。
当选择了合适的模式后，按下仪器上的测量键开始测量。
4.数据处理与导出在测量结束后，全站仪通常具备将数据导出的功能，用于进一步处理和分析测量结果。
•连接全站仪到计算机或移动设备上，通过USB或蓝牙等接口传输数据。
•使用全站仪软件或第三方软件导入数据，并进行处理和分析。
按键说明全站仪上的按键通常具有以下几种功能：•开关机键：用于打开和关闭仪器，长按可进行系统恢复和校准。
•菜单键：用于进入仪器的菜单操作界面，选择不同的测量模式和参数设置。
•测量键：用于触发测量操作，开始记录测量数据。
•确认键：用于在菜单操作界面中确认选择的参数或选项。
•方向键：用于在菜单操作界面中选择不同的菜单项或测量选项。
•清除键：用于清除菜单操作界面中的数据或取消选择的参数或选项。
需要根据具体全站仪的型号和品牌来了解按键的具体功能和操作方法。
全站仪的基本测量功能全站仪是一种高精度的测量仪器，具有多种基本测量功能。
本文将介绍全站仪的基本测量功能及其应用。
第一部分：全站仪的概述全站仪是一种集光学、机械、电子、计算机技术于一体的综合测量仪器。
它主要由望远镜、测距仪、高度仪、数据处理系统等组成。
全站仪具有高精度、高效率、多功能的特点，广泛应用于土木工程、建筑工程、测绘工程等领域。
1. 角度测量功能全站仪能够精确测量地面上两点之间的水平和垂直角度。
它通过望远镜内置的角度测量装置，可以测量出两点之间的水平角度和垂直角度。
角度测量是其他测量功能的基础，常用于测量地形地貌、建筑结构等。
2. 距离测量功能全站仪配备了高精度的测距仪，可以快速、准确地测量地面上两点之间的距离。
测距仪使用红外线或激光束发射和接收技术，通过测量发射和接收的时间差来计算出距离。
距离测量功能广泛应用于道路测量、建筑测量等工程领域。
3. 高度测量功能全站仪配备了高度仪，可以测量地面上某一点的高度。
高度测量功能通过望远镜的观测，结合仪器内置的高度仪装置，可以准确测量出地面上某一点的高度。
高度测量功能常用于测量建筑物高度、地形起伏等。
4. 坐标测量功能全站仪可以根据已知点的坐标，测量出待测点的坐标。
通过望远镜的观测和仪器内置的角度测量装置，结合已知点的坐标，可以计算出待测点的坐标。
坐标测量功能广泛应用于测绘工程和地质勘探等领域。
第三部分：全站仪的应用案例1. 建筑测量全站仪可以用于建筑测量中的平面定位、立面测量、立柱测量等。
利用全站仪的角度测量和距离测量功能，可以实现建筑物的快速、准确测量。
2. 道路测量全站仪可以用于道路测量中的平面布置、纵断面测量、横断面测量等。
利用全站仪的角度测量和距离测量功能，可以实现道路的精确测量和设计。
3. 地形测量全站仪可以用于地形测量中的地貌测量、地面变形测量等。
利用全站仪的角度测量、距离测量和高度测量功能，可以实现地形的详细测量和分析。
4. 桥梁测量全站仪可以用于桥梁测量中的桥墩测量、桥面测量等。
全站仪功能介绍及操作用途全站仪的功能介绍1、角度测量（angle observation）（1）功能：可进行水平角、竖直角的测量。
（2）方法：与经纬仪相同，若要测出水平角∠ AOB ，则：1）当精度要求不高时：瞄准A 点——置零（0 SET ）——瞄准 B 点，记下水平度盘HR 的大小。
2）当精度要求高时：——可用测回法（method of observation set ）。
操作步骤同用经纬仪操作一样，只是配置度盘时，按“置盘”（H SET ）。
2、距离测量（distance measurement ）PSM 、PPM 的设置——测距、测坐标、放样前。
1）棱镜常数（PSM ）的设置。
一般：PRISM=0 （原配棱镜），-30mm （国产棱镜）2）大气改正数（PPM ）（乘常数）的设置。
输入测量时的气温（TEMP ）、气压（PRESS ），或经计算后，输入PPM 的值。
（1）功能：可测量平距HD 、高差VD 和斜距SD （全站仪镜点至棱镜镜点间高差及斜距）（2）方法：照准棱镜点，按“测量”（MEAS ）。
3、坐标测量（coordinate measurement ）（1）功能：可测量目标点的三维坐标（X ，Y ，H ）。
（2）测量原理若输入：方位角，测站坐标（，）；测得：水平角和平距。
则有：方位角：坐标：若输入：测站S 高程，测得：仪器高i ，棱镜高v ，平距，竖直角，则有：高程：（3）方法：输入测站S （X ，Y ，H ），仪器高i ，棱镜高v ——瞄准后视点 B ，将水平度盘读数设置为——瞄准目标棱镜点T ，按“测量”，即可显示点T 的三维坐标。
4、点位放样(Layout)（1）功能：根据设计的待放样点P 的坐标，在实地标出P 点的平面位置及填挖高度。
（2）放样原理1）在大致位置立棱镜，测出当前位置的坐标。
2）将当前坐标与待放样点的坐标相比较，得距离差值dD 和角度差dHR 或纵向差值Δ X 和横向差值Δ Y 。
全站仪在建筑施工与监测中的应用案例分析随着科技的不断进步，现代建筑施工与监测中使用的工具也在不断升级。
其中，全站仪作为一种高精度的测量仪器，被广泛应用于建筑施工与监测中。
本文将通过一些实际案例，探讨全站仪在建筑施工与监测中的应用。
在建筑施工中，全站仪可用于定位基坑的开挖。
以某大型商业综合体项目为例，施工团队通过全站仪的使用，精确测量了基坑的边界和深度，确保了土方开挖的准确性。
通过全站仪进行定位测量后，还可生成测量报告，方便施工团队进行后续的工作。
此外，全站仪在施工中还可用于检测场地的平整度和地表高差，确保施工的稳定性和质量。
除了基坑的开挖，全站仪还可以在建筑施工过程中进行垂直度的测量。
在一座高层建筑的施工中，施工团队使用全站仪对建筑物的竖直度进行测量，确保建筑物的垂直度符合设计要求。
通过全站仪的高精度测量，可以及时发现并调整建筑物的倾斜情况，避免可能的安全隐患。
全站仪在建筑监测中也发挥了重要的作用。
以一座桥梁的监测为例，施工团队使用全站仪对桥梁结构进行定位测量，检测桥墩和桥面的变化情况。
通过不同时间段的测量数据对比，可以及时发现桥梁的位移或形变情况，判断桥梁的稳定性。
全站仪还可用于监测桥梁的振动情况，保证桥梁在使用过程中的安全性。
在建筑施工与监测中，全站仪还可进行建筑物的立面测量。
例如，在一座历史遗迹的修复工程中，施工团队使用全站仪对建筑物的立面进行高精度测量。
通过将测量数据与设计图纸进行对比，可以及时发现建筑物的破损或位移情况，指导修复工作的进行。
全站仪还可生成三维模型，为修复工作提供更直观的参考。
此外，全站仪还可以在建筑精细化施工中进行定位测量。
以某高科技企业的办公楼为例，施工团队使用全站仪对办公楼的门窗、内墙和装饰材料进行精准定位。
通过全站仪的测量，可以确保建筑物内的各项设施精准安装，提高建筑质量。
综上所述，全站仪在建筑施工与监测中发挥了重要作用。
通过一些实际案例的分析，我们可以看到全站仪在建筑施工中的多种应用：定位基坑开挖、测量垂直度、监测桥梁变形、建筑立面测量和精细化施工定位等。
摘要近年来，随着一些新技术的广泛应用，全站仪这种具有测量无接触、实时、自动、高精度等优越性能的仪器，已逐步被应用到各类工程的施工放样的工作中，了解全站仪的原理、特点及应用知识，对工程施工测量工作具有重要的意义。
本文结合全站仪的特点及工作原理，浅谈了全站仪在道路工程、地下管线工程、建筑工程、桥梁工程、井下工程、水利及堤防工程中施工放样的应用，根据不同的工程特点运用不同的方法放样出所需的工程点位，以及相同工程中不同的放样方法，有些方法结合实例给出，从而满足不同的放样精度要求，使全站仪的使用仅不仅仅限于几项常用的功能，尽可能多的发挥出全部性能。
正确的全站仪使用方法可以极大地降低工程施工技术人员的劳动强度, 可以提高了施工人员的劳动效率,同时也可以大大降低工程的成本。
对充分发挥全站仪在工程施工放样中的作用作一些必要的帮助。
关键词：全站仪施工放样放样精度三角高程AbstractIn recent years, with the wide application of new technology of total station instrument with this measurement, non-contact, real-time, automatic, high precision and superior performance of the instrument, has gradually been applied to various types of Engineering Construction Setting-out work, understanding of total station instrument principle, characteristics and application of knowledge, construction survey is important meaning of. In this paper the characteristic and working principle of total station instrument, of the total station instrument in road engineering, underground pipeline engineering, construction engineering, bridge engineering, underground engineering, water conservancy and levee construction lofting applications, according to the different characteristics of engineering use different methods for setting out the required engineering point, and the same in different engineering lofting method, some methods with examples given, so as to meet the needs of different lofting accuracy requirements, so that the total station instrument use is not limited to several commonly used functions, as much as possible to play a full performance. The correct total station using the method can greatly reduce the construction and technical personnel's labor intensity, can improve the construction personnel labor efficiency, but also can greatly reduce the cost of the project. To make full use of the total station instrument in engineering construction lofting's role in making the necessary help.Key words: Total station ；Construction lofting ；Lofting accuracy；Trigonometric leveling目录1 引言 (1)1．1 本课题研究问题的提出 (1)1．2 国内外研究现状 (1)1．3 课题研究的目的及应用价值 (2)2 全站仪放样的特点及主要放样功能 (3)2.1 全站仪的主要特点 (3)2.2 全站仪的主要放样功能 (3)2.2.1.全站仪放样已知方向的长度 (3)2.2.2 全站仪放样已知角度 (4)2.2.3 全站仪放样高程点 (5)2.2.4 全站仪坐标放样 (6)2.3 本章小结 (7)3 全站仪在工程中的施工放样的应用 (8)3.1 全站仪在道路工程的施工放样 (8)3.1.1 利用全站仪任意设站放样道路曲线原理 (8)3.1.2 全站仪坐标法放样在道路曲线放样测量中的应用 (11)3.1.3 全站仪在路基施工中放样 (13)3.2 全站仪在地下管线工程中施工放样放样 (15)3.2.1 全站仪参考线测量放样方法的原理 (15)3.3 全站仪在建筑工程中的施工放样 (16)3.3.1 全站仪在建筑工程平面施工放样定位 (16)3.3.2 全站仪在建筑工程中高程施工放样定位 (18)3.4 全站仪在桥梁工程施工放样 (20)3.4.1 全站仪在桥梁测量工程施工放线中的应用 (21)3.5 全站仪在井下下工程中施工放样的应用 (23)3.5.1 矿山斜井快速准确的测量放样方法 (23)3.5.2 全站仪运用三角高程进行放样 (25)3.6 全站仪在水利工程中施工放样的一般方法 (26)3.6.1 数据采集操作说明 (26)3.6.2 数据管理 (27)3.6.3 利用全站仪进行中线测量 (28)3.6.4 利用全站仪进行高程放样定位 (28)3.7 全站仪在堤防工程中的施工放样 (32)3.7.1 全站仪在堤防工程中的施工放样一般方法 (32)3.8 本章小结 (37)4 全站仪在工程中应用实例分析 (38)4.1 道路工程中曲线放样 (38)4.2 南海石化地下管线放样中的应用 (40)4.2.1 操作步骤 (41)4.2.2 弯头的放样方法 (42)4.3 建筑楼层架设全站仪进行施工放样 (44)4.4 用全站仪测量放样桥梁墩、台的方法 (45)4.4.1 桥梁墩、台中心点位置的放样与校核 (45)4.4.2 桥梁墩、台中心线的放样与校核 (46)4.5 全站仪平距放样在井下的具体应用 (47)4.6 本章小结 (48)5 结语 (49)致谢 (50)参考文献 (51)1 引言1．1 本课题研究问题的提出新中国成立以来，我国经济发展很快，特别是党的十一届三中全会以来，我国经济更是目新月异，经济的发展带动各项工程的建设，现代工程在建设过程中,经常是在图纸设计好以后,才进行建设施工。
全站仪的使用方法及应用全站仪是一种用于测量地面上点的三维坐标的精密仪器。
它主要由一个测量仪和一个三脚架组成。
全站仪的使用方法主要包括设置、测量和记录三个过程。
第一步是设置全站仪，确保它稳定地放置在三脚架上，并使用水平气泡仪进行精确调平。
然后，使用电子气泡仪或调平器水平仪进行更精确的调平。
最后，使用磁子进行方位角的校准。
第二步是测量。
首先，通过观察或使用现代全站仪配备的激光测距仪来确定目标点。
然后，通过按下突出按钮来记录目标点的读数。
在测量不同点之前，全站仪需要旋转，然后重新瞄准新的目标点。
根据不同的任务，可以采用不同的测量方法，如短程测量、长程测量或连续测量。
最后，是记录测量数据。
全站仪通常配备一个内部存储器，可以记录多个测量点的坐标和其他相关信息。
此外，通过连接计算机或移动设备，可以将测量数据传输到外部设备上进行进一步的处理和分析。
全站仪的应用非常广泛。
它主要用于土地测量、道路建设、建筑施工和建筑监理等领域。
以下是一些常见的应用场景：1.土地测量：全站仪可以用于测量土地边界、地形、高程等。
它可以帮助确定土地的面积、坡度以及任何可能的障碍物或地形特征。
2.道路建设：全站仪可以用于测量并确定道路中心线的坐标及其相对于道路边缘的偏移量。
它还可以帮助定位标志、交通信号灯和其他道路设施。
3.建筑施工：全站仪可以用于测量建筑物的地基、墙壁、地板和屋顶等元素的坐标。
它还可以帮助确定建筑物的垂直度和水平度等。
4.建筑监理：全站仪可以用于监测建筑物的变形和倾斜。
它可以通过定期测量，监测建筑物的结构稳定性和安全性。
5.矿山勘探：全站仪可以用于测量矿山的边界、地下开采平面和采矿设施等。
它还可以帮助确定地下矿脉的位置和走向。
总之，全站仪是现代测量工程中不可或缺的工具。
它的高精度和多功能性使其成为土地测量、道路建设、建筑施工和建筑监理等领域的必备设备。
通过正确的设置和使用，全站仪可以提高工作效率，降低测量误差，并全面记录和分析测量数据。

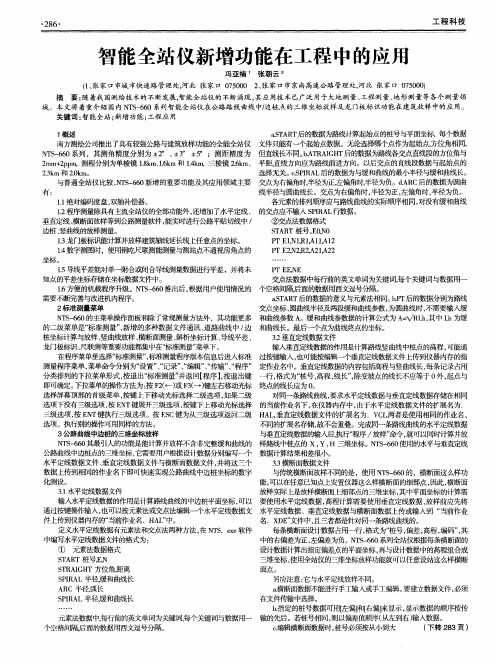

浅谈现代工程测量中全站仪的应用对于工程测量工作来讲，它的开展离不开全站仪。
通过合理高效的使用全站仪，能够明显地提升测量效率和质量。
不过，对于我们国家目前的测量工作来讲，因为它的使用时间不是很长，加之缺乏经验，导致在测量的时候还无法确保精准率非常高。
作者在这个前提之下，具体分析了它的工作原理以及使用方法，并且着重分析了它在我们国家目前的工程测量工作中的运用情况。
标签：现代工程测量；全站仪；应用引言进入到新的发展阶段之后，我们国家的经济以及科技都取得了非常显著的成就，与此同时工程测绘工作也迎来了新的发展局面，测绘有关的技术等都得到了明显的发展，测量的效率也得到了显著提升，而这主要归功于当前的各种测量设备的使用。
在众多的设备中，意义最为关键的当属全站仪了。
所谓的全站仪，我们又称它为电子全站仪，它将光、电以及高精机械技术等融合到一起，是一种专业性非常强的测量设备。
它的优点非常多，比如测量的精确性很高、速度非常快加之操控非常简便等，因此被大量的运用到当前时期的工程测量工作之中。
不过因为它的存在时间并不是非常久，加之缺少相关的经验，导致我们在实际使用的时候还无法发挥出它的真正功效，精确性还有待提升。
笔者在这个前提之下，认真分析了当前时期全站仪在使用的过程中存在的一些问题，并且具體论述了它的工作原理以及使用方法等，其目的在于更好的带动我们国家的测量工作的开展，更好的发挥出该设备的存在价值和意义。
1 全站仪概述通过上文的叙述可知，所谓的全站仪，也就是我们平时所称的电子全站仪。
它的构成部分有三个，分别是电子经纬仪、光电测距仪和电子记录器。
该设备的功能非常强大，可以自行测试距离，自动测试角度，总之它的专业性非常强大，正是因为上述的功能，所以它被大量的运用到当前时期的工程测量工作之中，非常受人们的青睐。
具体来讲，它拥有强大的处理信息的系统，可以高效率的提升信息处理速率，可以精准计算放样点的角度。
当设备安装完成以后，就可以顺利开展后续的测量工作了。
