地下铁道(车站分类)课件

两条不同线路分别设在一个站台的两侧
至中环
结点换乘
➢ 在两线交叉处，将两线车站（隧道）重叠 部分的结构做成整体的结点，采用楼梯将 两座车站站台连通，乘客通过该楼梯进行 换乘，换乘高差一般为5~6m。结点换乘方 式依两线车站交叉位置的不同，又有 “十”、“T”、“L”型三种布置方式
伦 敦 地 铁 车 站 换 乘 节 点
客流量>5万人车站规模可列为特级站 车站规模的大小，将直接影响到地铁工 程造价的高低。规模太大，则不经济；规 模太小，又不能满足运营的需要和远期的 发展，造成使用上的不便及改建的困难。 因此，在确定车站规模等级的时候，应谨 慎研究和考虑。
3.车站组成
车站组成
➢ 土木结构 ➢ 机车 ➢ 供电 ➢ 通风 ➢ 通讯 ➢ 运控 调度、信号 ➢ 售票 ➢ 给排水 ➢ 防灾
出入口 人行通道
站台层
车站通道
过街通道
站台
出入口
下穿隧道
站厅
站台
站厅
剖面效果图
➢ 形式 ➢ 数量与位置 ➢ 尺寸
出入口
出入口
➢ 敞口式 口部不设顶盖及围护墙体 除入口方向外，其余部分设栏杆或挡墙加 以围护。 一般是独建的 单独修建的出入口 普通出入口
出入口
➢ 半封闭式 设有顶盖、周围无封闭围护墙体 适用于气候炎热、雨量较多的地区 独建式 普通出入口
终点站 终点站除了供乘客上下车外，还用于列车折返及停留。因 此一般设有多股停车线，还可将线路延长作为中间站或区
域站使用
区域站 能使列车在站内折返或停车 有尽端折返设备的中间站
区域站设在两种不同行车密度交界处，在两个区域站之间的区段上可改变行车密度
区域站
市区
中间站

城市轨道交通
地下车站类型
一、车站型式分类
按建筑型式分为: 地下站、地下与地面（或高架）结合车站。 按使用功能分为：一般车站、换乘车站、折返车站。 按站台型式分为：岛式站台车站、侧式站台车站、侧/岛站台结合车站。 按施工方法分为：明挖车站，暗挖车站，明/暗挖结合车站。
说明：上述车站型式中的建筑型式、站台型式及施工方法均可为使用 功能的车站所采用。如，一般车站 既为地下站型式，又为岛式站台车
1）明挖车站
1 主体建筑
1.1 地下站
站厅层照片
站台层照片
二、车站型式介绍
1.1 .1一般车站
（1）岛式站台站
2） 暗挖车站（矿山法开挖）
1 主体建筑
1.1 地下站
该站型主要用于交通十分繁忙的城市主干道下，以保证车站施工不影响道路 通行。车站一般设为二层建筑，地下一层为站厅层，地下二层为站台层。车站出
1 主体建筑
1.1 地下站
换乘车站是城市重要的交通枢纽。为此，对换乘车站的换乘节点（十字形、L形、T形换 乘节点）、换乘方式（岛－岛、岛－侧、侧—岛—侧、平行或通道换乘）、换乘区域（付费区 或非付费区换乘）和换乘客流组织的方案需进行认真研究和反复比较，选择可行的方案，满足 换乘车站功能，使乘客能便捷地换乘。 （1）“十”字型节点站 “十”字换乘车站有两种建筑型式：一是“岛—岛” 换乘方式的站型（A、B线车站均为 岛式站台）；二是“岛—侧”或“侧—岛”（A线车站为岛式站台，B线车站为侧式站台）， 两种站型主体建筑一般设置在十字交叉路口下。 1）岛—岛型式（明挖车站）
会江站
站、同时可采用明挖、暗挖或明/暗
挖法结合的施工方法。
二、车站型式介绍
1 主体建筑
1.1 地下站

地下三层非标准岛式车站（一）
该站型因线路受下穿规划地道限制，地下一层为道路、地下二层为站厅层、地下三层 为站台层。
主要特点：相临区间埋深较深，采用盾构法或暗挖法施工。车站与规划市政下穿道同 期实施，虽车站投资较大，但综合投资较低，社会效益好。
适用条件：线路下穿规划市政隧道，两者同期实施的情况。 实例：在建武汉地铁2号线街道口站采用此形式。
[PPT]地铁车站各种形式介绍33页岛式侧式
车站主要形式概括
岛式
侧式
地面厅+高架二层 高架三层
地面层形式 高架三层
地面厅+地下单层
地下单层
地下二层标准岛式
地下二层标准侧式
地下二层端进式
地下二层分离侧式
地下二层分离岛式
地下二层异形侧式
地下二层异形岛式
地下二层双岛式
地下三层标准岛式
地下三层标准侧式
地下三层非标准岛式
实例：已建深圳地铁1号线竹子林站；在建武汉地铁2号线中南路站等采用此形式。
地下三层标准岛式车站
该站型一般地下一层为站厅层（设备层），地下二层为设备层（站厅层），地下三层为站台层。 主要特点：相临区间埋深较深，采用盾构法或暗挖法施工，车站投资较大，综合投资较高。 适用条件：相临线路下穿湖、河等，埋深深，或与远期站采用节点换乘并且同期实施的情况。 实例：已建广州地铁3号线番禺广场站；在建天津地铁2号线建国道站；在建西安地铁3号线韩森 寨站等采用此形式。
地下二层标准岛式车站
8米无柱车站：广州地铁二号线中大站、市二宫站、纪念堂站； 12米暗挖单柱车站：北京地铁五号线蒲黄榆站； 14米暗挖双柱车站：北京地铁五号线崇文门站。
地下二层端进式车站
该站型地下一层为纵向互不连通的两个站厅层，地下二层为站台层，站台局部为单层 结构。

五．按车站站台型式分类
(3)岛、侧混合式 站台：岛、侧混 合式站台是将岛 式站台及侧式站 台同设在一个车 站内。
六．按车站间换乘形式分类
车站间换乘应符合下列换乘的基本要求： (1)尽量缩短换乘距离，做到线路明确、简捷、 方便乘客。 (2)尽量减少换乘高差，避免高度损失。 (3)换乘客流宜与进、出站客流分开，避免相互 交叉干扰。 (4)换乘设施的设置应满足换乘客流量的需要。 宜留有扩、改建余地。
(1)岛式站台： 站台位于上、 下行行车线路 之间。
五．按车站站台型式分类
岛式站台特点： 岛式车站具有站台面积利用率高、能灵活
调剂客流、乘客使用方便等优点，因此，一般 常用于客流量较大的车站。
有喇叭口(常用作车站设备用房)的岛式车 站在改建扩建时，延长车站是很困难的。
五．按车站站台型式分类
(2)侧式站台： 站台位于上、 下行行车线路 的两侧，这种 站台布置形式 称为侧式站台。

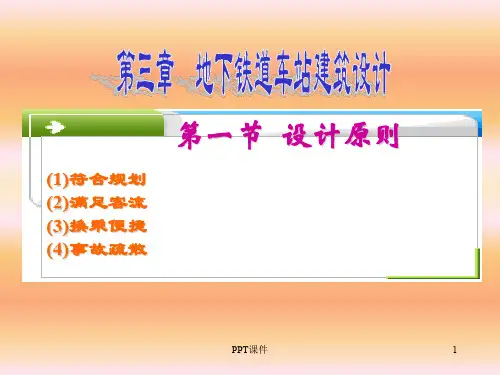

第一节 设计原则
(1)符合规划 (2)满足客流 (3)换乘便捷 (4)事故疏散
第一节 设计原则
(5)适度装修 (6)无障碍通行 (7)兼顾人防 (8)综合开发
第二节 地铁车站分类
地铁车站根据所处 位置、埋深、运营 性质、结构横断面 形式、站台形式、 换乘方式的不同进 行分类。
一、按车站与地面相对位置分类
2．车站功能分析 将乘客进、出站的过程用流线的形式表示出
来，这种流线叫做乘客流线。还有站内工作人 员流线、设备工艺流线等。 3．站厅 站厅的作用是将由出入口进入的乘客迅速地、 安全地、方便地引导到站台乘车，或将下车的 乘客同样地引导至出入口出站。 站厅的布置有以下4种： a．站厅位于车站一端
b．站厅位于车站两侧
车站规模一般分为3个等级。

②对地面无太大影响(噪音小、无振动、不妨害城市景观)；
③全立交，不存在人车混流现象，没有复杂交通组织问题；
④容易保证运送的安全性、高速性和定时性，省时(地面的30％～ 50％)； ⑤节约地面空间； ⑥极大降低交通事故，改善大气环境；
⑦对于人为灾害(战争等)、自然灾害(地震、火灾等)具有设防能力。
地铁解决大中城市交通矛盾有效途径，地铁站、 线路规划设计对城市规划影响大，地铁须同其他 地下空间建设统一。 地铁投资额大，地铁车站需十几亿、每公里达2亿 元人民币以上。地铁建造根据经济状况决定。地 铁建设表现非盈利性，具有显著社会效益。
国外地铁的发展 1863年1月10日，用明挖法施工的世界上第一条 地铁在伦敦建成通车，列车用蒸汽机车牵引，线 路全长约6．4km。 1890年12月8日伦敦首次用盾构法施工，建成用 电气机车牵引5．2km的另一条线路。从此，城 市交通进入轨道交通时代。 城市轨道交通的发展经历了一个曲折的过程， 大致分为以下几个阶段： 1．初步发展阶段(1863年—1924年) 2．停滞萎缩阶段(1924年—1949年) 3．再发展阶段(1949年-1969年) 4．高速发展阶段(1970年至今)
院已批复22个城市地铁建设规划，总投资8820.03亿元。中国各城市轨道交通发展 规划图显示，至2016年我国将新建轨道交通线路89条，总建设里程为2500公里， 投资规模达9937.3亿元。
目前相当多百万以上人口城市正修建或筹建地铁或轻轨交通。表 5.1。
到1999年全世界已有115个城市建成了地下铁道，线路总长度超过了7000km。
6.马德里地铁启运时间1919年10月17日；全长284公里、13条线路、280个站点。 7. 上 海 地 铁 启 运 时 间 1995 年 4 月 10 日 ； 全 长 234 公 里 、 8 条 线 路 、 161 站 。 8.巴 黎 地 铁 启 运 时 间 1900 年 7 月 19 日 ； 全 长 215公 里 、 16 条 线 路 、 384站 。 9.墨西哥城地铁启运时间1969年9月4日；全长201.38公里、11条线路、175站。 10.北京地铁启运时间1971年1月15日；全长200公里、8条线路、123站。

PPT课件
25
六．按车站间换乘形式分类
③“T”形换乘：两个车站上下立交，其中一个 车站的端部与另一个车站的中部相连接，在平面 上构成“T”形组合。
PPT课件
26
六．按车站间换乘形式分类
④“十” 字形换乘：两个车站中部相立交，在 平面上构成“十”字形组合。
PPT课件
27
六．按车站间换乘形式分类
⑤“工” 字形换乘：两个车站在同一水平面平 行设置时，通过天桥或地道换乘，在平面上构成 “工” 字形组合。
PPT课件
42
PPT课件
7
二、按车站埋深分类
(1)浅埋车站：车站结构顶板位于地面以下的深 度较浅。 (2)深埋车站：车站结构顶板位于地面以下的深 度较深。
PPT课件
8
三、按车站运营性质分类
(1)中间站(即一般站)：中间站仅供乘客上、下 车之用。 (2)区域站(即折返站)：区域站是设在两种不同 行车密度交界处的车站。 (3)换乘站：换乘站是位于两条及两条以上线路 交叉点上的车站。 (4)枢纽站：枢纽站是由此站分出另一条线路的 车站。
第一节 设计原则
(1)符合规划 (2)满足客流 (3)换乘便捷 (4)事故疏散
PPT课件
1
第一节 设计原则
(5)适度装修 (6)无障碍通行 (7)兼顾人防 (8)综合开发
PPT课件
2
第二节 地铁车站分类
地铁车站根据所处 位置、埋深、运营 性质、结构横断面 形式、站台形式、 换乘方式的不同进 行分类。
PPT课件
38
b．站厅位于车站两侧
PPT课件
39
c．站厅位于车站两侧的上层或下层
PPT课件
40
根据车站运营及合理组织客流路线的需要，站 厅划分为付费区及非付费区两大区域。

2.1车站出入口
2 附属建筑
2.1 车站出入口
车站出入口建筑型式分为有盖式和敞口式，选择建筑型式依据周边环境而定，出入口建 筑应与城市景观协调。 （1）有盖出入口
车站出入口多为该建筑型式，一般设在与附近建筑有一定距离的路边或公园、广场等较
开阔地块内。其优点是具有较强的标志性，易于识别，且对出入口内自动扶梯有保护作用。
车站总平面图
二、车站型式介绍
1 主体建筑
1.2 地面与地下结合车站
1.2 地面与地下结合车站（明挖、暗挖结合站）
地面一层平面图（站厅）
二、车站型式介绍
1 主体建筑
1.2 地面与地下结合车站
1.2 地面与地下结合车站（明挖、暗挖结合站）
地面二层平面图（设备房）
地下一层平面图（设备房）
地下二层平面图（站厅）
入口通道、风道同样采用暗挖法施工。
暗挖法施工车站横断面图
二、车站型式介绍
1.1 .1一般车站
（1）岛式站台站 3）明/暗挖结合车站
1 主体建筑
1.1 地下站
该站型主要用于交通十分繁忙的城市主干道下，以保证车站施工不影响道路通行。车站 一般设为二层建筑，地下一层为站厅层，地下二层为站台层。车站出入口通道、风道同样采 用暗挖法施工。
车站总平面图二车站型式介绍主体建筑12地面与地下结合车站12地面与地下结合车站明挖暗挖结合站地面一层平面图站厅二车站型式介绍主体建筑12地面与地下结合车站12地面与地下结合车站明挖暗挖结合站地面二层平面图设备房地下一层平面图设备房地下二层平面图站厅二车站型式介绍主体建筑12地面与地下结合车站12地面与地下结合车站明挖暗挖结合站地下二层平面图站厅站台层平面图暗挖法施工二车站型式介绍主体建筑12地面与地下结合车站12地面与地下结合车站明挖暗挖结合站车站横剖面图车站纵剖面平面图二车站型式介绍主体建筑13地下与高架结合车站13地下与高架站合建车站换乘站明挖施工两线车站站位交汇a线车站为地下站b线车站为高架站设在路边绿地内其节点呈t型或十字型车站纵向上下重叠型站厅设在地面两线车站共用乘客进出两线站台和换乘均在站厅完成

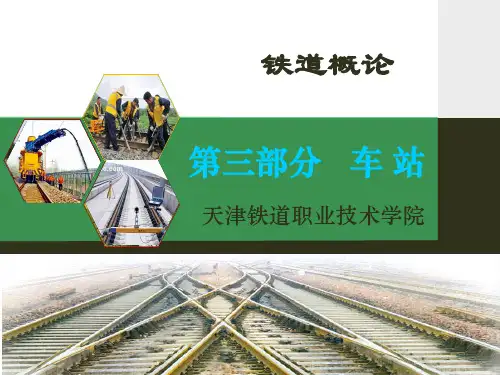

摘挂列车：在技术站编组，在区段内的中间站上进行摘挂车辆作业 的列车。
列车的到发、会让和越行 列车的到发会让越行（动画）
单线铁路中间站布置图
复线铁路中间站布置图
二、中间站的主要设备
• 为了完成上述作业，中间站应根据作业的性质和工作量 大小而设置以下设备：
• 客运设备
–包括旅客站舍（售票房、候车室、行包房）、旅客站台、 雨棚和跨越设备（天桥、地道、平过道）等；
一、中间站的主要作业
列车的到发、通过、会让和越行； 旅客的乘降和行李、包裹的承运、保管与交付； 货物的承运、装卸、保管与交付； 沿零摘挂列车的车辆摘挂和到货场或专用线取送车辆的调 车作业。
有的中间站如有工业企业线接轨或加力牵引起终点以及机车折返 时，尚需办理工业企业的取送车、补机的摘挂和机车整备等作业。
我国铁路所采用的货物列车到发线的有效长度在Ⅰ、Ⅱ级铁路 上为1250m、 1050m、 850m、 750m、 650m或550m.
开行重载列车为主的铁路可采用大于1050m的到发线的有效长 度。
小结
✓ 车站的作用、办理作业及主要设备 ✓ 车站的分类 ✓ 车站线路的种类 ✓ 区间和分界点、区段、站界 ✓ 股道和道岔编号 ✓ 股道全长和有效长
为了作业和维修管理上的方便，站内线路和道岔应有统一 的编号。
• 股道编号方法 • 道岔编号方法
四、股道和道岔的编号
1、股道编号方法
站内正线规定用罗马数字编号（Ⅰ、Ⅱ…），站线用阿拉伯数字编 号（1、2、 3…）。 ①在单线铁路上 应当从站舍一侧开始顺序编号； 位于站舍左 、右或后方的线路，在站舍前的线路编完后，再由正线方 向起，向远离站舍顺序编号，如图:
有下列情况之一者，应设置安全线： （1）在区间内两条铁路平面交叉。 （2）在区间内各级铁路线、岔线与正线接轨。 （3）各级铁路线、岔线与站内正线接轨。 （4）岔线与车站到发线接轨。

城市轨道交通地下车站类型
