PM2.5传感器技术原理的应用及优劣点的对比创建时间: 2019-07-19我们空气中漂浮着各种大小的颗粒物,而PM2.5粉尘是其中较细小的那部分。
要想测定PM2.5的浓度,需要分两步走:第一步:把PM2.5与较大的颗粒物分离;第二步:测定分离出来的PM2.5的重量。
下面勒夫迈小编为大家简单介绍PM2.5传感器测量的几种技术:Beta射线法将pm2.5收集到滤纸上,然后照射一束贝塔射线,射线穿越颗粒物时被衰减,衰减的程度与颗粒物的重量成正比,根据射线的衰减就可以计算出pm2.5的重量。
β射线吸收原理:原子核在发生β衰变时,放出β粒子。
β粒子实际上是一种快速带电粒子,它的穿透能力较强,当它穿过一定厚度的吸收物质时,其强度随吸收层厚度增加而逐渐减弱的现象叫做β吸收。
优点:准确度高,传感器信号和颗粒物质量关联度高缺点:响应速度慢,通常只用它的小时平均值重量法将PM2.5直接截留在滤膜上,然后用天平称重。
还有就是滤膜并不能把所有的PM2.5都收集到,一些极细小的颗粒还是能穿过滤膜。
只要滤膜对于0.3微米以上的颗粒有大于99%的截留效率,就算是合格的。
损失部分极细小的颗粒物对结果影响并不大,因为那部分颗粒对PM2.5的重量贡献很小。
优点:国标方法,最直接最可靠,是验证其他方法是否准确的标杆缺点:不能显示瞬时值,只能显示平均值PM2.5传感器检测原理微量震荡天平法一头粗一头细的空心玻璃管,粗头固定,细头装有滤芯。
空气从粗头进,细头出,PM2.5就被截留在滤芯上。
在电场的作用下,细头以一定频率振荡,该频率和细头重量的平方根成反比。
于是,根据振荡频率的变化,就可以算出收集到的PM2.5的重量。
振荡天平法是基于航天技术的锥形元件微量振荡天平原理而研制的。
通过测定系统频率的变化可测得对应时间颗粒物浓度。
优点:准确,灵敏度高,适应范围广,可连续监测缺点:体积大,价格昂贵光散射法当光照射在空气中悬浮颗粒物上时,会产生散射光,散射光的强度与其质量浓度成正比。

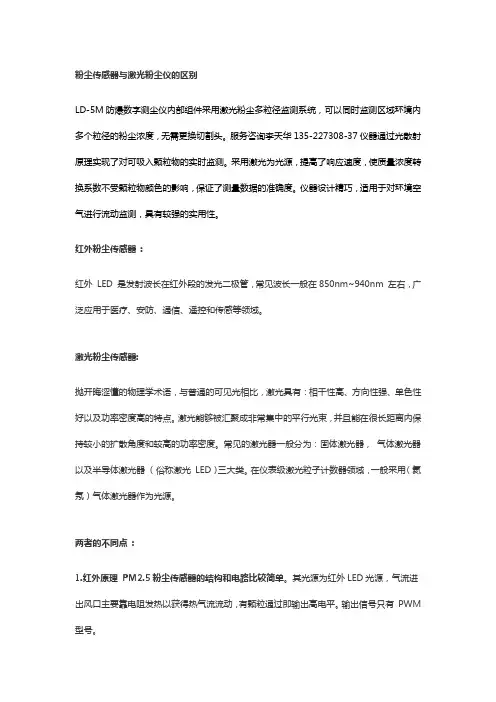

粉尘传感器与激光粉尘仪的区别LD-5M防爆数字测尘仪内部组件采用激光粉尘多粒径监测系统,可以同时监测区域环境内多个粒径的粉尘浓度,无需更换切割头。
服务咨询李天华135-227308-37仪器通过光散射原理实现了对可吸入颗粒物的实时监测。
采用激光为光源,提高了响应速度,使质量浓度转换系数不受颗粒物颜色的影响,保证了测量数据的准确度。
仪器设计精巧,适用于对环境空气进行流动监测,具有较强的实用性。
红外粉尘传感器:红外LED 是发射波长在红外段的发光二极管,常见波长一般在850nm~940nm 左右,广泛应用于医疗、安防、通信、遥控和传感等领域。
激光粉尘传感器:抛开晦涩懂的物理学术语,与普通的可见光相比,激光具有:相干性高、方向性强、单色性好以及功率密度高的特点。
激光能够被汇聚成非常集中的平行光束,并且能在很长距离内保持较小的扩散角度和较高的功率密度。
常见的激光器一般分为:固体激光器,气体激光器以及半导体激光器(俗称激光LED)三大类。
在仪表级激光粒子计数器领域,一般采用(氦氖)气体激光器作为光源。
两者的不同点:1.红外原理PM2.5粉尘传感器的结构和电路比较简单。
其光源为红外LED光源,气流进出风口主要靠电阻发热以获得热气流流动,有颗粒通过即输出高电平。
输出信号只有PWM 型号。
2.激光PM2.5 传感器的结构和电路相对复杂。
其光源为激光二极管。
采样空气通过风扇或鼓风机推动,通过复杂设计的风道,进行检测。
当空气中的细颗粒物进入激光束所在区域时,将使激光发生散射;散射光在空间360°都有辐射,我们在适当位置放置光电探测器,使之只接收散射光,然后经过光电探测器的光电效应产生电流信号,经电路放大及处理后,即可得到细颗粒物浓度值。
输出信号一般为串口输出。
3.价格与成本红外原理粉尘传感器在业内已成熟应用多年,市场价位大约在几十元。
而激光粉尘传感器价格在200 元左右。
两者的成本差距,主要是因为后者的物料成本中增加了激光发生器和风机等机构且需要复杂电路结构,并有较高的技术门槛。

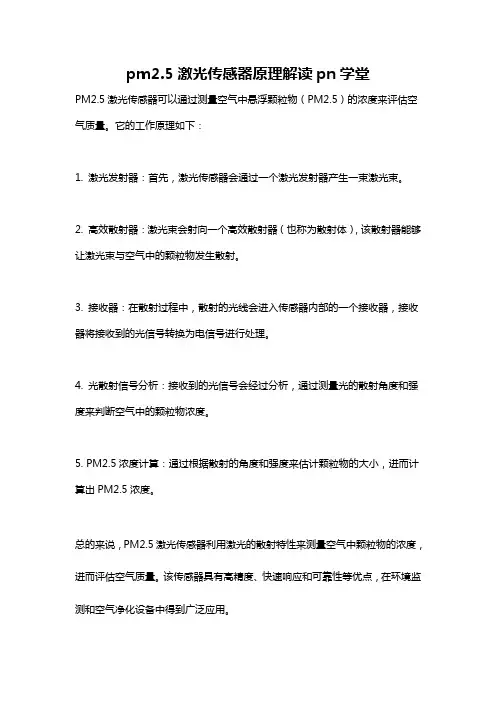

pm2.5激光传感器原理解读pn学堂
PM2.5激光传感器可以通过测量空气中悬浮颗粒物(PM2.5)的浓度来评估空气质量。
它的工作原理如下:
1. 激光发射器:首先,激光传感器会通过一个激光发射器产生一束激光束。
2. 高效散射器:激光束会射向一个高效散射器(也称为散射体),该散射器能够让激光束与空气中的颗粒物发生散射。
3. 接收器:在散射过程中,散射的光线会进入传感器内部的一个接收器,接收器将接收到的光信号转换为电信号进行处理。
4. 光散射信号分析:接收到的光信号会经过分析,通过测量光的散射角度和强度来判断空气中的颗粒物浓度。
5. PM2.5浓度计算:通过根据散射的角度和强度来估计颗粒物的大小,进而计算出PM2.5浓度。
总的来说,PM2.5激光传感器利用激光的散射特性来测量空气中颗粒物的浓度,进而评估空气质量。
该传感器具有高精度、快速响应和可靠性等优点,在环境监测和空气净化设备中得到广泛应用。

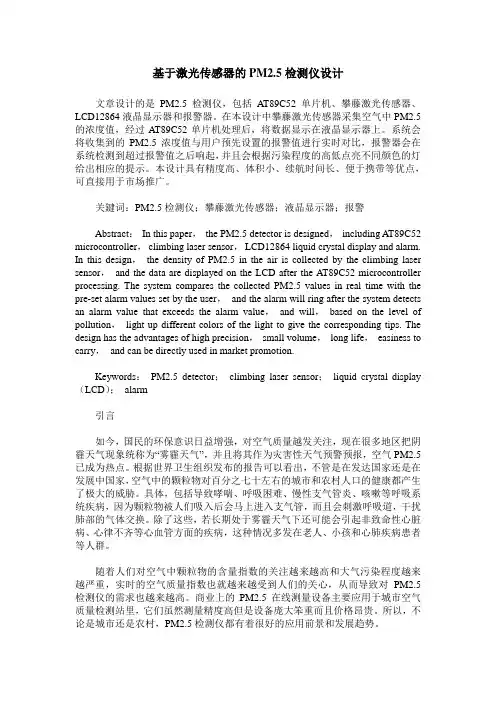

基于激光传感器的PM2.5检测仪设计文章设计的是PM2.5检测仪,包括AT89C52单片机、攀藤激光传感器、LCD12864液晶显示器和报警器。
在本设计中攀藤激光传感器采集空气中PM2.5的浓度值,经过AT89C52单片机处理后,将数据显示在液晶显示器上。
系统会将收集到的PM2.5浓度值与用户预先设置的报警值进行实时对比,报警器会在系统检测到超过报警值之后响起,并且会根据污染程度的高低点亮不同颜色的灯给出相应的提示。
本设计具有精度高、体积小、续航时间长、便于携带等优点,可直接用于市场推广。
关鍵词:PM2.5检测仪;攀藤激光传感器;液晶显示器;报警Abstract:In this paper,the PM2.5 detector is designed,including AT89C52 microcontroller,climbing laser sensor,LCD12864 liquid crystal display and alarm. In this design,the density of PM2.5 in the air is collected by the climbing laser sensor,and the data are displayed on the LCD after the AT89C52 microcontroller processing. The system compares the collected PM2.5 values in real time with the pre-set alarm values set by the user,and the alarm will ring after the system detects an alarm value that exceeds the alarm value,and will,based on the level of pollution,light up different colors of the light to give the corresponding tips. The design has the advantages of high precision,small volume,long life,easiness to carry,and can be directly used in market promotion.Keywords:PM2.5 detector;climbing laser sensor;liquid crystal display (LCD);alarm引言如今,国民的环保意识日益增强,对空气质量越发关注,现在很多地区把阴霾天气现象统称为“雾霾天气”,并且将其作为灾害性天气预警预报,空气PM2.5已成为热点。
济南诺方电子技术有限公司SDS018传感器激光PM2.5传感器规格书产品型号:SDS018版本:V1.6概述SDS018激光PM2.5传感器又称粉尘传感器,使用激光散射原理,能够得到空气中0.3~10微米悬浮颗粒物浓度,使用进口激光器与感光部件,数据稳定可靠;内置风扇,数字化输出,集成度高。
采用优化光路、风道设计及自校准参数算法,PM2.5一致性好。
尺寸、安装方式及信号接口兼容大多数红外粉尘传感器,是理想的升级产品。
特点●数据准确:激光检测,稳定、一致性好;●响应快速:数据更新频率为1Hz ;●便于集成:串口输出(或IO 口输出可定制),自带风扇;●分辨率高:分辨颗粒最小直径达0.3微米;●一致性好:优化光路、风道设计及自校准参数算法,PM2.5一致性好;●兼容红外:尺寸、安装方式及信号接口可兼容红外粉尘传感器,无需更改模具及控制板即可实现快捷升级;●标准认证:产品已通过CE/FCC/RoHS认证。
适用范围PM2.5检测仪、净化器、新风系统及其他空净检测领域。
工作原理激光粉尘传感器采用激光散射原理:当激光照射到通过检测位置的颗粒物时会产生微弱的光散射,在特定方向上的光散射波形与颗粒直径有关,通过不同粒径的波形分类统计及换算公式得到不同粒径的实时颗粒物的数量浓度,按照标定方法得到跟官方单位统一的质量浓度。
技术指标3456额定电压额定电流休眠电流温度范围5V 60mA±10mA<4mA存储环境:-20~+60℃工作环境:-10~+50℃存储环境:最大90%工作环境:最大70%86KPa~110KPa1s 1Hz 0.3μm±15%和±10μg/m3的最大值59x45x20mm CE/FCC/RoHS25℃,50%RH激光器,风扇停止工作7891011121314湿度范围工作大气压力响应时间串口数据输出频率最小分辨粒径相对误差产品尺寸标准认证电源要求电源电压:4.7~5.3V电源功率:大于1W (电流大于200mA )电源电压纹波小于20mV使用寿命使用寿命是激光粉尘传感器的关键指标之一,诺方激光粉尘传感器使用高质量长寿命的进口激光二极管,使用寿命长达8000小时,对于连续使用时间不长的应用场合(例如检测仪)可使用默认配置1Hz 连续测量,对于需要连续使用的应用场合(例如净化器,空气质量监控等),可以使用间歇开机测量的方式延长使用寿命,例如1分钟开机20秒,关机40秒可将使用寿命延长至3倍。

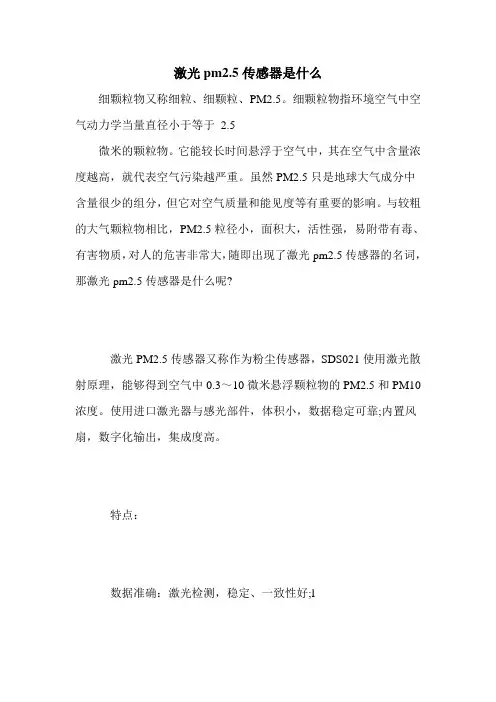

激光pm2.5传感器是什么
细颗粒物又称细粒、细颗粒、PM2.5。
细颗粒物指环境空气中空气动力学当量直径小于等于2.5
微米的颗粒物。
它能较长时间悬浮于空气中,其在空气中含量浓度越高,就代表空气污染越严重。
虽然PM2.5只是地球大气成分中含量很少的组分,但它对空气质量和能见度等有重要的影响。
与较粗的大气颗粒物相比,PM2.5粒径小,面积大,活性强,易附带有毒、有害物质,对人的危害非常大,随即出现了激光pm2.5传感器的名词,那激光pm2.5传感器是什么呢?
激光PM2.5传感器又称作为粉尘传感器,SDS021使用激光散射原理,能够得到空气中0.3~10微米悬浮颗粒物的PM2.5和PM10浓度。
使用进口激光器与感光部件,体积小,数据稳定可靠;内置风扇,数字化输出,集成度高。
特点:
数据准确:激光检测,稳定、一致性好;l
响应快速:数据更新频率为1Hz; l
便于集成:串口输出,自带风扇;
分辨率高:分辨颗粒最小直径达0.3微米;l
内切割器:内部专业螺旋风道,有效物理切割小颗粒,使测量更准确;
防絮设计:专门计算栅栏间距进风口,有效阻挡柳絮等絮状物;
清洁孔:独立的清洁孔设计,方便维护;
今天对激光pm2.5传感器的相关内容进行了简单的介绍,如果你想了解更多日常生活中该如何预防pm2.5还请关注我们上的环境
污染安全小知识,希望对您有所帮助。

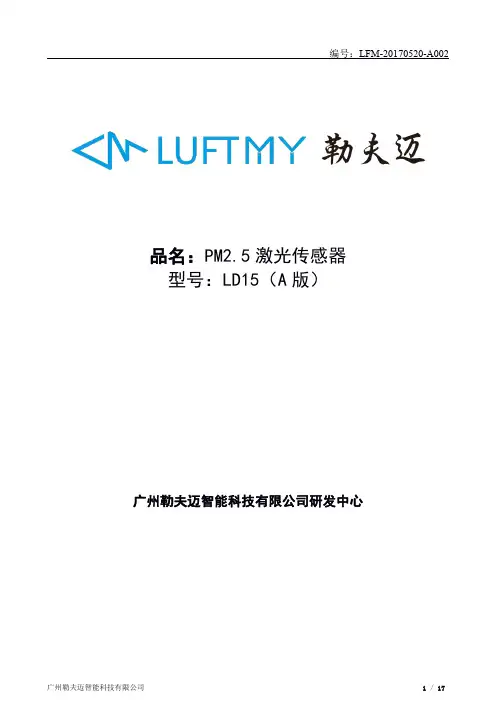

品名:PM2.5激光传感器型号:LD15(A版)广州勒夫迈智能科技有限公司研发中心目录一、产品概述 (3)二、工作原理 (3)三、主要特性 (4)四、接口定义 (6)五、应用电路 (7)六、输出结果 (7)八、产品安装尺寸图 (12)安装注意事项 (13)附录一:通讯协议 (14)协议A(默认): (14)协议B: (16)一、产品概述LD15是一款基于激光米氏MIE散射理论的高精度颗粒物浓度传感器,可连续采集并计算单位体积内空气中不同粒径的悬浮颗粒物个数,即颗粒物浓度分布,进而换算成为质量浓度,并以通用数字接口形式输出。
本传感器可嵌入各种与空气中悬浮颗粒物浓度相关的仪器仪表或环境改善设备,提供及时准确的浓度数据。
.二、工作原理LD15激光传感器采用米氏Mie球形颗粒散射原理,即激光传感器使用激光照射在空气中的悬浮颗粒物上产生光散射,光电探测器在某一角度范围内收集散射光强,将得到散射光强线性地转换成电压,然后送入数据处理系统,数据处理系统按事先编制的程序根据米氏散射理论进行数据处理,得出颗粒物的等效粒径及单位体积内不同粒径的颗粒物数量。
三、主要特性◆ 激光米氏MIE球形散射原理结合勒夫迈空间测量专利实现精准测量◆ 零错误报警率◆ 实时响应并支持连续采集◆ 最小分辨粒径0.1μm◆ 电控器件寿命≥8年,平均工作无故障时间≥5年◆ 六面全方位屏蔽结合软件抗干扰算法,抗干扰性能更强◆ 适用范围广,无需再进行风道设计,兼容多协议输出。
◆ 设计轻薄,适用于检测仪、穿戴设备、空气净化器、新风系统等。
表1传感器技术指标1000u g/m3以上以实测为准。
注2:颗粒物浓度一致性数据为通讯协议中的数据(见附录一)测量环境条件为20℃,湿度50%传感器功能部分框图如下所示:四、接口定义..PIN1PIN8五、应用电路六、输出结果主要输出为单位体积内各浓度颗粒物质量以及个数,其中颗粒物个数的单位体积为0.1升,质量浓度单位为:微克/立方米。
激光粉尘传感器工作原理简介激光粉尘传感器是一种常用于测量和监测空气中粉尘浓度的设备。
它通过激光光源和粉尘颗粒之间的相互作用,实现了对粉尘浓度的准确测量。
本文将详细介绍激光粉尘传感器的工作原理及其应用场景。
工作原理激光粉尘传感器的工作原理基于散射光的特性。
当激光通过空气中的粉尘颗粒时,它们会与粉尘颗粒发生散射现象。
散射光的强度与粉尘浓度成正比关系,因此通过测量散射光的强度,可以获得粉尘浓度的信息。
下面是激光粉尘传感器的工作过程:1. 发射端激光粉尘传感器的发射端主要由激光器和透镜组成。
激光器会产生一束聚焦光束,透镜的作用是将光束聚焦在特定的区域内。
这样可以确保粉尘颗粒能够经过光束,从而发生散射。
2. 接收端激光粉尘传感器的接收端主要由光敏器件和信号处理电路组成。
光敏器件的作用是接收散射光,信号处理电路则对接收到的信号进行放大和处理。
3. 散射光的检测接收到的散射光经过光敏器件后,会产生电信号。
这个电信号的强度与散射光的强度成正比,由此可以得到粉尘浓度的相关信息。
4. 数据处理与显示信号处理电路会将接收到的电信号转换为数字信号,并进行相关的数据处理。
最终,得到的粉尘浓度信息可以在传感器上显示出来,或者通过其他方式进行记录和传输。
应用场景激光粉尘传感器广泛应用于环境监测、工业控制和卫生安全等领域。
以下是一些主要的应用场景:1. 空气质量监测激光粉尘传感器可以用于测量空气中的PM2.5和PM10等细颗粒物的浓度。
这对于监测和评估室内和室外空气质量非常重要,特别是在工业区和城市环境中。
2. 制造业在许多制造业领域,粉尘的积累和浓度都可能对生产环境和员工健康产生不利影响。
激光粉尘传感器可以用于实时监测工作区域中的粉尘浓度,以便采取必要的措施来控制粉尘的产生和扩散。
3. 健康和安全激光粉尘传感器还可以用于监测室内环境中有害粉尘的浓度,以保护工人和居民的健康。
例如,在木材加工和金属加工等行业中,高浓度的粉尘可能会对呼吸系统造成损害,因此粉尘浓度的监测尤为重要。
PM10/PM2.5型便携式微电脑大气粉尘检测仪操作规程1目的规范PM10/PM2. 5型便携式微电脑大气粉尘检测仪操作程序,正确使用仪器,保证检验工作顺利进行。
2适用范围适用于PM10/PM2.5型便携式微电脑大气粉尘检测仪的使用操作。
3职责3.1操作人员按照本规程操作仪器,并做使用登记;3.2保管人员对仪器进行定期维护,保养;3. 3科室负责人负责仪器的全面管理工作。
4技术参数4.1检测灵敏度:PM10/PM2.5型 1CPM=0.01 mg/M ;(平均粒径0.3^m几何标准偏差1.25的硬脂酸粒子校正的值);4.2 测定范围:0.1〜1 mg/M 、0.01〜5 mg/M 、0.01〜10 mg/M (三种量程供用户选择);4.3测定时间:标准时间为60秒;4.4测定精度:±10%(相对校正粒子);4.5微电脑彩色触摸屏,数据存储256组;4.6可以通过数据采集仪输出485信号;4.7环境温度:0〜40C;4.8电源:NiMHx 12V充电电池,可连续使用12小时,附220V/12V充电器;4.9尺寸:202 x 84 x 187mm;4.10重量:3.4Kg;5操作程序5.1电源开头:主要开启电源用。
5.2进入主页面后,触摸一下显示屏,仪器出现三种功能,测量。
校准、和历史数据查询。
5.3按校准,如果仪器出现偏差,可以根据标定值计算出和测量值的比例,修改标定值,此功能是标定仪器用,请用户不要随意修定此值。
5.4报警值公司出厂设定为30mg/m3,如果用户要修改,直接点击数字,出现一个计算器的页面,直接点击你要的数字,按OK,就完成设定。
5.5实时测量,点击测量,按仪器会自动进入60秒的自动检测,先期5秒,仪器不读取数据,5秒后,才真正进入60秒测量,同时,页面会出现4个粉尘个数显示。
说明:本仪器根据用户的测量范围和粉尘粒径,我们出厂会标定几种粒子数,方便用户,可以看到实际测量状态,浓度的转换,是仪器自行计算。
激光粒子传感器BL25B11.特征●传感器类型:90°光散射●分辨率:1µg/m³●测量范围:0to500µg●粒径尺寸:0.3to2.5µm●精度:±5µg(0to50µg)±15%(50to500µg)●校准源:TSI8530●噪声:11to16dB(A)●工作温度:0to50°C●存储温度:-20to60°C●操作湿度:0to95%RH,非凝结●检测时间常数:20-60秒●输入电压:DC_5.0V±100mV●通信方式:串口通信(外置TCXO,通信更稳定)●平均失效前时间(MTTF):20000小时●尺寸:51.6×31.6×23.3mm●质量:30g●颜色:黑色●材质:ABS+PC2.应用●空气质量检测仪●室内空气质量检测●手持式颗粒物检测仪●空气清新机●空气净化器●其他3.说明BL25B1是一款用于检测空气悬浮颗粒质量浓度的传感器,它基于90°激光散射原理来测量悬浮颗粒物,激光粒子传感器均经过出厂校准。
结构设计包含大颗粒撞击壁,灰尘收集槽,这样可使传感器免受灰尘、粉尘以及其它大颗粒污染物的影响,从而提高耐用性。
长宽以及边沿倒角符合黄金比例,同侧进、出风设计方便应用安装的同时提供稳定的气流。
检测原理:风扇提供稳定的气流,当粒子流过激光的时候会产生光散射现象,结构上安装在90°方向的硅光电池会检测到散射的光线,通过光电二极管将光信号转变成电信号,经过电荷放大电路,以及模拟信号调理电路,进入MCU的ADC采集,通过数字信号处理算法,分析出电信号的脉冲高度以及单位时间的脉冲个数,脉冲数代表粒子数,脉冲高度代表粒子大小,最后和标准仪器(TSI8530)在密闭的空间进行出厂校准。
4.引脚说明外壳阴刻名称I/O说明V VCC-电源正极,直流5.0V,电源纹波小于100mVG GND-电源地R UART_RX I串口数据接收,兼容3.3V/5.0VT UART_TX O串口数据发送,兼容3.3V/5.0V附件1:1.25mm间距连接线4Pin端子线类型:双头同向线长:150MM数量:1根附件2:半圆头内六角螺钉型号:M2*10数量:3粒备注:波特率:9600;数据位:8;校验:None;停止位:1.0;控制流:无5.数据格式1.传感器数据输出数据方向:(传感器—>设备)Blue Loong长度数据高位数据低位时间常数校验0x420x4c0x05xx xx xx xx说明:该指令为传感器正常工作时以1S周期输出。
/
FM-PN PM2.5传感器
FM-PN PM2.5传感器产品描述:
PM2.5激光传感器是一款通用细微颗粒物浓度传感器,用于获得空气中单位体积内PM2.5 和PM10
的质量数据。
本传感器可嵌
入各种细微颗粒物浓度相
关的仪器仪表、环境改善设
备中,或用于其他需要检测
PM2.5 浓度的场合。
FM-PN PM2.5传感器产
品特点:
•实时给出PM2.5 及PM10的具体数值。
•测量准确
•响应迅速
•体积小
检测原理:
/ 本传感器采用激光散射原理。
即令激光照射在空气中的悬浮颗粒物上产生散射,同时在某一特定角度用探测器接收散射光,产生的光电流经放大后,得到电信号与颗粒物的对应曲线。
微处理器采集数据后,经过一系列算法得出单位体积内不同粒径的颗粒物质量。
FM-PN PM2.5传感器产品参数:
量程:1~1000ug/m3
分辨率:1ug/m3
最小分辨粒径:0.3um
测量精度(误差):≤±10%
重复性(一致性):≥±90%
响应时间:≤10s
采样流量:0.1升/分钟
工作温度:-10~60℃
工作湿度:0~90%RH
寿命:>30000小时
/ 工作电压:12-24V
信号输出:4-20mA或RS485
FM-PN PM2.5传感器应用领域:
室内外空气质量监测,空气过滤器,空气净化器,空调以及家用(车载、手持)空气检测仪。
