常压干燥制备疏水二氧化硅气凝胶

常压干燥制备二氧化硅气凝胶的工艺研究1. 引言1.1 研究背景二氧化硅气凝胶是一种广泛应用于吸附、隔热、隔声等领域的功能材料。

其具有高比表面积、低密度、良好的介电性能和热稳定性等优点，因此受到了广泛关注。

常压干燥是一种常用的制备气凝胶的方法，可以在常温下通过蒸发溶剂将胶体颗粒形成多孔结构，得到气凝胶材料。

常压干燥制备二氧化硅气凝胶的工艺存在着一定的问题和挑战，如颗粒聚集、孔隙结构不均匀等。

有必要对常压干燥制备二氧化硅气凝胶的工艺进行深入研究，以提高气凝胶材料的性能和稳定性，拓展其应用领域。

本研究旨在探讨常压干燥制备二氧化硅气凝胶的工艺，分析其影响因素，优化制备工艺，并展望其在吸附、隔热等方面的应用前景。

【研究背景】1.2 研究目的研究目的是通过常压干燥制备二氧化硅气凝胶的工艺研究，探索优化制备工艺，提高气凝胶的制备效率和性能，并应用于更广泛的领域。

具体来说，研究目的包括以下几个方面：研究常压干燥制备二氧化硅气凝胶的方法和工艺参数，寻找最佳制备工艺，提高气凝胶的制备效率和品质；对制备的气凝胶进行性能表征，包括孔结构、比表面积、孔径分布等，从而了解气凝胶的物理和化学性质；分析影响气凝胶性能的因素，如原料选择、干燥条件等，并进行优化工艺，进一步提高气凝胶的性能和稳定性；展望二氧化硅气凝胶在储能、传感、隔热等领域的应用前景，为其产业化和商业化提供技术支持和发展方向。

【2000字】.2. 正文2.1 制备方法常压干燥制备二氧化硅气凝胶的制备方法主要包括溶胶凝胶法和超临界干燥法两种。

溶胶凝胶法是指将硅源溶解于适量的溶剂中，加入催化剂和控制剂，经过酸碱中和、定向水解和缩聚，形成二氧化硅溶胶。

随后，将溶胶经过成型和固化处理，得到凝胶体。

进行干燥处理，得到二氧化硅气凝胶制品。

而超临界干燥法则是将溶胶体直接置于高压高温的超临界条件下，采用超临界流体作为介质，利用超临界流体的溶解能力将溶剂从凝胶中溶解出来，实现非常快速的干燥过程。

常压干燥制备二氧化硅气凝胶的工艺研究【摘要】本文主要研究了常压干燥制备二氧化硅气凝胶的工艺。

通过分析常压干燥工艺流程、影响因素、工艺优化探讨、气凝胶性能测试和干燥效果比较，得出了制备气凝胶的最佳工艺参数。

实验结果表明，优化后的工艺能够制备具有优良性能的二氧化硅气凝胶。

对常压干燥制备二氧化硅气凝胶的工艺进行了总结，并展望了其在未来的应用前景。

本研究有助于推动气凝胶材料在各个领域的应用和发展。

【关键词】常压干燥、二氧化硅气凝胶、制备工艺、影响因素、工艺优化、性能测试、干燥效果、结论、展望、应用前景1. 引言1.1 背景介绍二氧化硅气凝胶是一种具有微孔结构和极低密度的固体材料，具有优异的绝热性能、吸附性能和光学性能，在航空航天、能源领域、制冷保温等方面有广泛的应用。

常压干燥制备二氧化硅气凝胶是一种简单、经济的制备方法，其通过溶胶-凝胶法制备溶胶，再经过固定化剂交联、稀释和干燥等步骤得到气凝胶产品。

常压干燥工艺相对于高温高压干燥工艺来说，操作简单，能够保留原料的微观结构，提高气凝胶的物性性能。

由于常压干燥工艺具有便捷性和经济性，因此对其进行深入研究，探索其制备二氧化硅气凝胶的工艺参数和性能优化具有重要意义。

本文旨在通过对常压干燥制备二氧化硅气凝胶的工艺进行研究，为其在实际应用中提供更好的参考和指导。

1.2 研究目的本研究旨在探究常压干燥制备二氧化硅气凝胶的工艺，通过对不同工艺参数的调节和优化，实现对气凝胶性能的提升和干燥效果的改进。

具体目的包括以下几点：1. 确定常压干燥工艺流程，建立稳定的制备方法；2. 分析影响气凝胶品质的关键因素，寻找最佳制备条件；3. 探讨工艺优化的可行性，提高气凝胶的比表面积和孔隙结构；4. 对制备的气凝胶进行性能测试，评估其吸附性能和力学性能；5. 对常压干燥和其他常见干燥方法进行比较，探讨其优劣势及适用范围。

通过以上研究目的，旨在为常压干燥制备二氧化硅气凝胶提供更科学、更有效的工艺方法，并为气凝胶在吸附材料、隔热材料等领域的应用奠定基础。

1前言硅气凝胶作为催化剂载体和隔热材料具有广阔的应用前景。

然而，由于硅气凝胶的制备需使用昂贵的有机前体（原硅酸盐或原硅酸甲酯）作为硅源来制备醇凝胶并在超临界干燥条件下除去溶剂醇，这需要更高的温度和压力（乙醇的临界温度是243.10℃，临界压力为6.3MPa；CO 2的临界温度为31.1℃，临界压力为7.29MPa ）。

对干燥容器的高需要求大大增加了气凝胶的成本。

同时，操作可能很危险。

气凝胶制备成本高且风险大，阻碍了气凝胶的工业生产。

2实验准备用磁力搅拌器在烧杯中混合聚氧硅氧烷和乙醇，并缓慢加入水和催化剂。

继续搅拌2min 直至反应物完全混合。

将混合物倒入密封管中，并将其置于60℃水浴中。

凝胶形成后（管体倾斜45°，管内液体不明显流动，表明溶胶已凝胶化），加入一定量的无水乙醇继续老化，无水乙醇为每24h 更换一次。

有效期为4天。

将改性剂（甲基三乙氧基硅烷）加入正己烷溶液中，密封在凝胶管中，在60℃水浴中进行表面改性72h。

改性后，倒出改性液体，用正己烷清洗凝胶，直至改性剂不含正己烷。

最后，在60℃下干燥48h，得到硅胶。

通过SEM 观察二氧化硅的形态。

通过傅立叶变换红外光谱仪（ftir ）研究表面改性反李万景,汪勇,李建彬（江苏脒诺甫纳米材料有限公司，宜兴214221）SiO 2气凝胶的工艺研究现状与发展进行综述，考虑到传统制备SiO 2气凝胶的超临界干燥工艺存在工艺复杂、设备昂贵、产率低、安全隐患大且难以实现产业化生产等缺点，本文通过对溶胶凝胶过程等工艺的优化，采用常压干燥法制备出成块性较好的疏水性SiO 2气凝胶，主要探讨了表面改性剂和常压干燥介质对气凝胶成块性和物理性能的影响。

气凝胶；干燥工艺应。

表面积用NDVA1000孔径分布分析仪测定气凝胶含量，用流体静力学平衡法测定水凝胶的密度。

通过测量气凝胶表面上水滴的润湿角来表征气凝胶的疏水性。

3凝胶过程PDEOS（A）类似于原硅酸四乙酯的预聚物，对应于原硅酸四乙酯的多次水解缩合。

常压干燥制备二氧化硅气凝胶的工艺研究一、引言二氧化硅气凝胶是一种具有多孔性、低密度和高比表面积的材料，具有良好的声学、热学和光学性能，被广泛应用于绝热材料、催化剂载体、吸附剂等领域。

在制备二氧化硅气凝胶的过程中，干燥工艺是关键环节之一。

本文将重点讨论常压干燥制备二氧化硅气凝胶的工艺研究。

二、常压干燥工艺原理常压干燥是指在常温下进行干燥的一种工艺。

在常压下，液态溶剂经过蒸发，将物质从凝胶状态转变为固体状态。

在进行二氧化硅气凝胶的常压干燥的过程中，需要将溶剂从凝胶中蒸发，使得凝胶中的二氧化硅颗粒逐渐接触，最终形成孔隙结构。

常压干燥的关键是控制干燥速率和温度，以防止产生裂纹和变形。

还需要考虑干燥过程中的内部应力和外部支撑结构，以保持凝胶的形状和结构。

三、工艺参数优化1. 溶胶凝胶制备在制备二氧化硅气凝胶的过程中，首先需要制备溶胶凝胶。

一般来说，采用正硅酸乙酯为硅源，通过水解缩聚反应制备溶胶。

在这一步骤中，需要控制溶剂的用量、酸碱度和搅拌速度，以获得均匀的溶胶。

2. 凝胶成型制备好的溶胶需要进行凝胶成型，通常采用注模成型或者超临界干燥成型。

在这一步骤中，需要采用适当的成型工艺和模具，以保持凝胶的形状和结构。

3. 常压干燥常压干燥是最关键的一步，需要控制温度和湿度，使得溶剂能够逐渐蒸发，形成孔隙结构。

在这一步骤中，需要考虑干燥速率、温度梯度和曝气条件，以防止产生裂纹和变形。

四、工艺改进和优化在实际生产中，常压干燥工艺存在一定的问题，如干燥速率不均匀、产生裂纹和变形等。

针对这些问题，可以采取以下改进和优化措施：1. 引入表面活性剂或增稠剂，以改善凝胶的流动性和可成型性，从而提高常压干燥的效率和质量。

2. 优化常压干燥的工艺参数，如温度、湿度和曝气条件，以获得更好的干燥效果。

3. 采用异步双向干燥法，即先在一个方向上进行干燥，再改变方向进行干燥，以减少干燥速率不均匀导致的裂纹和变形。

4. 采用热解干燥或者微波干燥等新型干燥技术，以提高干燥效率和质量。

常压干燥制备二氧化硅气凝胶的工艺研究
二氧化硅气凝胶是一种介孔材料，具有高度的比表面积和孔隙结构，具有广泛的应用前景。

常压干燥制备二氧化硅气凝胶是一种简单、经济且有效的方法。

本文将对常压干燥制备二氧化硅气凝胶的工艺进行研究，并探讨其制备条件和影响因素。

常压干燥制备二氧化硅气凝胶的工艺步骤如下：
1. 水合胶体溶液的制备：将硅酸盐溶液与酸性溶液混合，生成胶体溶液。

2. 凝胶形成：将胶体溶液静置一段时间，形成凝胶体。

3. 干燥处理：将凝胶体在恒温下自然干燥，去除水分，形成二氧化硅气凝胶。

制备条件是影响二氧化硅气凝胶性能的重要因素。

首先是溶液浓度和酸碱度，这会影响凝胶形成速度和凝胶体的微观结构。

适当的溶液浓度和酸碱度可以使凝胶形成均匀、有序，提高二氧化硅气凝胶的孔隙结构和比表面积。

其次是凝胶形成时间和温度，这会影响凝胶体的稳定性和孔隙结构。

合适的凝胶形成时间和温度可以使凝胶形成充分、稳定，并且孔隙结构分布合理。

再次是干燥时间和温度，这会影响气凝胶的收缩程度和孔隙结构。

适当的干燥时间和温度可以使气凝胶收缩度小，孔隙结构保持较好。

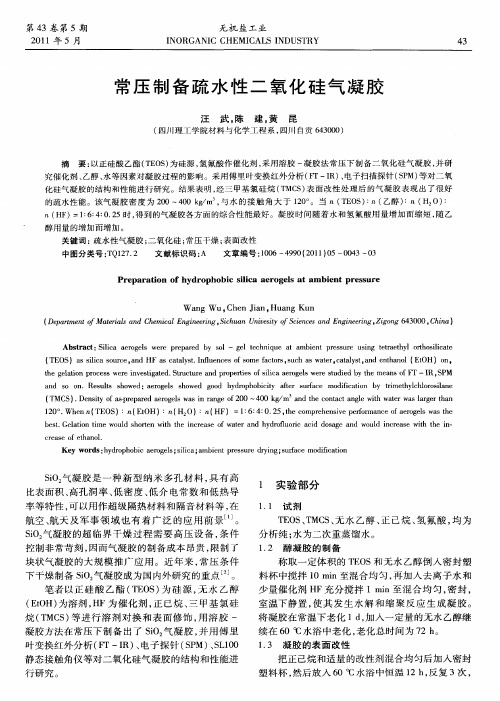

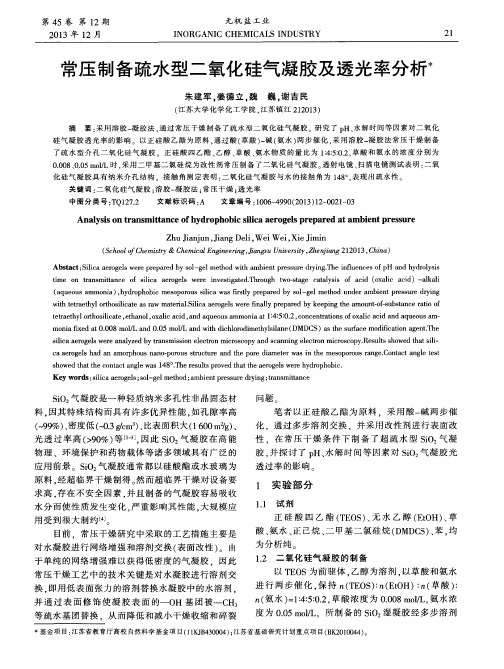

常压制备疏水性二氧化硅气凝胶汪 武,陈 建,黄 昆(四川理工学院材料与化学工程系,四川自贡643000)摘 要:以正硅酸乙酯(TEOS)为硅源,氢氟酸作催化剂,采用溶胶-凝胶法常压下制备二氧化硅气凝胶,并研究催化剂、乙醇、水等因素对凝胶过程的影响。

采用傅里叶变换红外分析(FT-IR)、电子扫描探针(SP M)等对二氧化硅气凝胶的结构和性能进行研究。

结果表明,经三甲基氯硅烷(TM CS)表面改性处理后的气凝胶表现出了很好的疏水性能。

该气凝胶密度为200~400kg/m3,与水的接触角大于120 。

当n(TEO S) n(乙醇) n(H2O) n(H F)=1 6 4 0.25时,得到的气凝胶各方面的综合性能最好。

凝胶时间随着水和氢氟酸用量增加而缩短,随乙醇用量的增加而增加。

关键词:疏水性气凝胶;二氧化硅;常压干燥;表面改性中图分类号:TQ127.2 文献标识码:A 文章编号:1006-4990(2011)05-0043-03Preparation of hydrophobic silica aerogels at a m bient pressureW ang W u,Chen Jian,H uang Kun(D e p ar t m ent of M a terials and Che m ica l Engineer i ng,S ichuan U ni vesity of Sciences and Engineering,Z i gong643000,China) Ab strac t:Silica aerogels we re prepa red by so l-ge l techn i que at a m bien t pressure usi ng tetraethy l orthosilicate (TEO S)as sili ca source,and H F as cata l yst.In fluences of so m e factors,such as w ater,cata lyst,and enthano l(E t O H)on, the gelation pro cess w ere i nvestigated.S tructure and properties of silica aerogels w ere stud i ed by t he m eans o f FT-I R,SP M and so on.R esu lts show ed:aerog els show ed good hydrophob i c ity a fter surface m odificati on by tri m ethy l chloro silane (TM CS).D ensity o f as-prepared aeroge ls was i n rang e o f200~400kg/m3and the contact ang l e w it h wa ter w as l a rger than120 .W hen n(T EO S) n(E t OH) n(H2O) n(HF)=1 6 4 0.25,t he co m prehensive perfor m ance o f ae roge l s w as t he best.G elati on ti m e wou l d sho rten w it h the i ncrease of water and hydro fl uoric ac i d dosage and would i ncrease w i th the i n crease of e t hano.lK ey w ords:hydrophob ic aeroge ls;sili ca;a mb ient pressure dry i ng;surface mod ificati onS i O2气凝胶是一种新型纳米多孔材料,具有高比表面积、高孔洞率、低密度、低介电常数和低热导率等特性,可以用作超级隔热材料和隔音材料等,在航空、航天及军事领域也有着广泛的应用前景[1]。

常压干燥制备二氧化硅气凝胶的工艺研究二氧化硅气凝胶是一种极其多孔且具有优异特性的材料，广泛应用于催化剂载体、吸附剂、光学薄膜、传感器等领域。

常压干燥制备二氧化硅气凝胶的工艺具有简单、成本低廉、易于操作等优点，因而备受关注。

本文将从原料选择、溶胶制备、凝胶形成、干燥工艺等方面，对常压干燥制备二氧化硅气凝胶的工艺进行详细研究。

在原料选择方面，通常可以选择硅酸乙酯（TEOS）作为硅源。

硅酸乙酯在常温下稳定性良好，并且易于与其他溶剂混合，适合制备溶胶。

还可以选择乙醇作为稀释剂，以水为催化剂，加入适量的酸催化剂（如盐酸）进行水解反应。

在溶胶制备方面，通常将硅酸乙酯与稀释剂（乙醇）混合，加入适量的催化剂搅拌均匀。

然后，将水逐渐加入混合物中，同时继续搅拌。

在加水的过程中，会发生水解反应，生成氢氧化硅凝胶。

水解反应的速度取决于催化剂的浓度和温度等因素。

水解反应完成后，继续搅拌一段时间，使溶胶中的颗粒均匀分散。

接下来，凝胶形成是制备二氧化硅气凝胶的关键步骤。

在溶胶制备过程中，水解反应会生成氢氧化硅凝胶颗粒，这些颗粒会在溶胶中自发形成网络结构。

凝胶形成的速度取决于水解反应的速率，一般情况下，需要等待数小时到数天的时间。

凝胶形成后，需要进行适当的老化过程，使凝胶网络更加稳定。

进行干燥工艺。

常压干燥是一种简单且常用的方法。

将湿凝胶置于通风处风干一段时间，使其表面形成硬壳，然后将湿凝胶置于密闭容器中，通过自然蒸发将水分逐渐脱除，最终得到二氧化硅气凝胶。

为了提高干燥速度，可以考虑增加湿凝胶的表面积，例如通过破碎、颗粒化等方式。

常压干燥制备二氧化硅气凝胶的工艺包括原料选择、溶胶制备、凝胶形成和干燥工艺等步骤。

通过优化这些步骤，可以获得具有理想孔结构和优异特性的二氧化硅气凝胶材料。
