《电磁感应》练习题高二级 _______ 班姓名_________________ ________________ 号1. B2. A3. A4. B5. BCD6. CD7. D8. C一.选择题1 •下面说法正确的是（）A •自感电动势总是阻碍电路中原来电流增加B •自感电动势总是阻碍电路中原来电流变化C.电路中的电流越大，自感电动势越大 D .电路中的电流变化量越大，自感电动势越大2. 如图所示，一个矩形线圈与通有相同大小电流的平行直导线在同一平面，而且处在两导线的中央，则（A ）A .两电流方向相同时，穿过线圈的磁通量为零B .两电流方向相反时，穿过线圈的磁通量为零C.两电流同向和反向时，穿过线圈的磁通量大小相等D •因两电流产生的磁场不均匀，因此不能判断穿过线圈的磁通量是否为零3. 一矩形线圈在匀强磁场中向右做加速运动如图所示（ A ）A. 线圈中无感应电流，有感应电动势B .线圈中有感应电流，也有感应电动势C. 线圈中无感应电流，无感应电动势D. 无法判断4•如图所示，AB为固定的通电直导线，闭合导线框P与AB在同一平面内。

当P远离AB做匀速运动时，它受到AB的作用力为（ B ）A .零B.引力，且逐步变小C .引力，且大小不变D .斥力，且逐步变小5. 长0.1m的直导线在B = 1T的匀强磁场中，以10m/s的速度运动，导线中产生的感应电动势：（）A .一定是1VB .可能是0.5VC . 可能为零D.最大值为1V6. 如图所示，在一根软铁棒上绕有一个线圈，a、b 是线圈的两端，a、b分别与平行导轨M、N相连，有匀强磁场与导轨面垂直，一根导体棒横放在两导轨上，要使a点的电势均比b点的电势高，则导体棒在两根平行的导轨上应该（BCD ）A .向左加速滑动B .向左减速滑动C.向右加速滑动 D .向右减速滑动7 .关于感应电动势，下列说法正确的是（）A .穿过闭合电路的磁感强度越大，感应电动势就越大B .穿过闭合电路的磁通量越大，感应电动势就越大C .穿过闭合电路的磁通量的变化量越大，其感应电动势就越大D .穿过闭合电路的磁通量变化的越快，其感应电动势就越大A [n v I,设磁场足够大，下面说法正确的是4题8•恒定的匀强磁场中有一圆形的闭合导体线圈，线圈平面垂直于磁场方向，要使线圈中能产生感应电流，线圈在磁场中应做（）A •线圈沿自身所在的平面做匀速运动B •线圈沿自身所在的平面做匀加速运动C •线圈绕任意一条直径转动D •线圈沿磁场方向平动9 •将一磁铁缓慢或迅速地插到闭和线圈中的同一位置，两次发生变化的物理量不同的是（）A、磁通量的变化量B、磁通量的变化率C、感应电流的电流强度D、消耗的机械功率10•如图所示，一长直导线在纸面内，导线一侧有一矩形线圈，且线圈一边平行，要使线圈中产生感应电流，下列方法可行的是（A、保持M边与导线平行线圈向左移动B、保持M边与导线平行线圈向右移动C、线圈不动，导线中电流减弱D、线圈不动，导线中电流增强11.如图所示，将一线圈放在一匀强磁场中，线圈平面平行于磁感线，则线圈中有感应电流产生的是（）A、当线圈做平行于磁感线的运动B、当线圈做垂直于磁感线的平行运动C、当线圈绕M边转动D、当线圈绕N边转动N M12•如图所示，虚线所围的区域内有一匀强磁场, 场对线圈下边的磁场力方向向下，那么线圈应（A、向右平动B、向左平动C、以M边为轴转动D、以上都不对13•竖直放置的金属框架处于水平的匀强磁场中，如图所示，一长直金属棒AB可沿框自由运动，当AB由静止开始下滑一段时间后合上S,则AB将做（）A、匀速运动B、加速运动C、减速运动D、无法判定14•如图所示，边长为h的矩形线框从初始位置由静止开始下落，进入一水平的匀强磁场，且磁场方向与线框平面垂直。

电磁感应综合练习题（基本题型）一、选择题： 1．下面说法正确的是（ ）A ．自感电动势总是阻碍电路中原来电流增加B ．自感电动势总是阻碍电路中原来电流变化C ．电路中的电流越大，自感电动势越大D ．电路中的电流变化量越大，自感电动势越大【答案】B2．如图9-1所示，M 1N 1与M 2N 2是位于同一水平面内的两条平行金属导轨，导轨间距为L 磁感应强度为B 的匀强磁场与导轨所 在平面垂直，ab 与ef 为两根金属杆，与导轨垂直且可在导轨上滑 动，金属杆ab 上有一伏特表，除伏特表外，其他部分电阻可以不计，则下列说法正确的是 （ ） A ．若ab 固定ef 以速度v 滑动时，伏特表读数为BLvB ．若ab 固定ef 以速度v 滑动时，ef 两点间电压为零C ．当两杆以相同的速度v 同向滑动时，伏特表读数为零D ．当两杆以相同的速度v 同向滑动时，伏特表读数为2BLv【答案】AC3．如图9-2所示，匀强磁场存在于虚线框内，矩形线圈竖直下落。

如果线圈中受到的磁场力总小于其重力，则它在1、2、3、4位置 时的加速度关系为 （ ） A ．a 1＞a 2＞a 3＞a 4 B ．a 1 = a 2 = a 3 = a 4C ．a 1 = a 2＞a 3＞a 4D ．a 4 = a 2＞a 3＞a 1【答案】C4．如图9-3所示，通电螺线管两侧各悬挂一个小铜环，铜环平面与螺线管截面平行，当电键S 接通一瞬间，两铜环的运动情况是（ ） A ．同时向两侧推开 B ．同时向螺线管靠拢C ．一个被推开，一个被吸引，但因电源正负极未知，无法具体判断D ．同时被推开或同时向螺线管靠拢，但因电源正负极未知，无法具体判断 【答案】 A图9-2图9-3图9-4图9-15．如图9-4所示，在U形金属架上串入一电容器，金属棒ab在金属架上无摩擦地以速度v向右运动一段距离后突然断开开关，并使ab停在金属架上，停止后，ab不再受外力作用。

高二物理电磁感应专题训练及答案（全套）一、电磁感应现象的练习题一、选择题：1．闭合电路的一部分导线ab处于匀强磁场中，图1中各情况下导线都在纸面内运动，那么下列判断中正确的是[ ]A．都会产生感应电流B．都不会产生感应电流C．甲、乙不会产生感应电流，丙、丁会产生感应电流D．甲、丙会产生感应电流，乙、丁不会产生感应电流2．如图2所示，矩形线框abcd的一边ad恰与长直导线重合(互相绝缘)．现使线框绕不同的轴转动，能使框中产生感应电流的是[ ]A．绕ad边为轴转动B．绕oo′为轴转动C．绕bc边为轴转动D．绕ab边为轴转动3．关于产生感应电流的条件，以下说法中错误的是[ ]A．闭合电路在磁场中运动，闭合电路中就一定会有感应电流B．闭合电路在磁场中作切割磁感线运动，闭合电路中一定会有感应电流C．穿过闭合电路的磁通为零的瞬间，闭合电路中一定不会产生感应电流D．无论用什么方法，只要穿过闭合电路的磁感线条数发生了变化，闭合电路中一定会有感应电流4．垂直恒定的匀强磁场方向放置一个闭合圆线圈，能使线圈中产生感应电流的运动是[ ]A．线圈沿自身所在的平面匀速运动B．线圈沿自身所在的平面加速运动C．线圈绕任意一条直径匀速转动D．线圈绕任意一条直径变速转动5．一均匀扁平条形磁铁与一线圈共面，磁铁中心与圆心O重合(图3)．下列运动中能使线圈中产生感应电流的是[ ]A．N极向外、S极向里绕O点转动B．N极向里、S极向外，绕O点转动C．在线圈平面内磁铁绕O点顺时针向转动D．垂直线圈平面磁铁向纸外运动6．在图4的直角坐标系中，矩形线圈两对边中点分别在y轴和z轴上。

匀强磁场与y 轴平行。

线圈如何运动可产生感应电流[ ]A．绕x轴旋转B．绕y轴旋转C．绕z轴旋转D．向x轴正向平移7．如图5所示，绕在铁芯上的线圈与电源、滑动变阻器和电键组成闭合回路，在铁芯的右端套有一个表面绝缘的铜环A，下列各种情况中铜环A中没有感应电流的是[ ]A．线圈中通以恒定的电流B．通电时，使变阻器的滑片P作匀速移动C．通电时，使变阻器的滑片P作加速移动D．将电键突然断开的瞬间8．如图6所示，一有限范围的匀强磁场宽度为d，若将一个边长为l的正方形导线框以速度v匀速地通过磁场区域，已知d＞l，则导线框中无感应电流的时间等于[ ]9．条形磁铁竖直放置，闭合圆环水平放置，条形磁铁中心线穿过圆环中心，如图7所示。

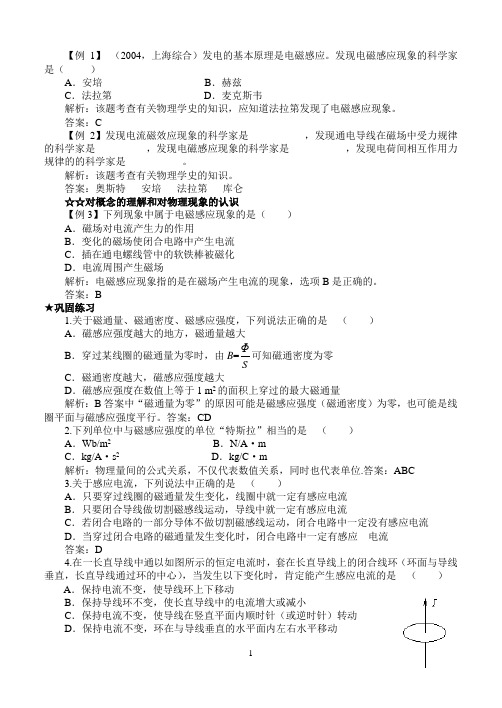

【例1】 （2004，上海综合）发电的基本原理是电磁感应。

发现电磁感应现象的科学家是（ ）A ．安培B ．赫兹C ．法拉第D ．麦克斯韦解析：该题考查有关物理学史的知识，应知道法拉第发现了电磁感应现象。

答案：C【例2】发现电流磁效应现象的科学家是___________，发现通电导线在磁场中受力规律的科学家是__________，发现电磁感应现象的科学家是___________，发现电荷间相互作用力规律的的科学家是___________。

解析：该题考查有关物理学史的知识。

答案：奥斯特 安培 法拉第 库仑☆☆对概念的理解和对物理现象的认识【例3】下列现象中属于电磁感应现象的是（ ）A ．磁场对电流产生力的作用B ．变化的磁场使闭合电路中产生电流C ．插在通电螺线管中的软铁棒被磁化D ．电流周围产生磁场解析：电磁感应现象指的是在磁场产生电流的现象，选项B 是正确的。

答案：B★巩固练习1.关于磁通量、磁通密度、磁感应强度，下列说法正确的是（ ）A ．磁感应强度越大的地方，磁通量越大B ．穿过某线圈的磁通量为零时，由B =SΦ可知磁通密度为零 C ．磁通密度越大，磁感应强度越大D ．磁感应强度在数值上等于1 m 2的面积上穿过的最大磁通量解析：B 答案中“磁通量为零”的原因可能是磁感应强度（磁通密度）为零，也可能是线圈平面与磁感应强度平行。

答案：CD2.下列单位中与磁感应强度的单位“特斯拉”相当的是（ ）A ．Wb/m 2B ．N/A ·mC ．kg/A ·s 2D ．kg/C ·m解析：物理量间的公式关系，不仅代表数值关系，同时也代表单位.答案：ABC3.关于感应电流，下列说法中正确的是（ ）A ．只要穿过线圈的磁通量发生变化，线圈中就一定有感应电流B ．只要闭合导线做切割磁感线运动，导线中就一定有感应电流C ．若闭合电路的一部分导体不做切割磁感线运动，闭合电路中一定没有感应电流D ．当穿过闭合电路的磁通量发生变化时，闭合电路中一定有感应 电流答案：D4.在一长直导线中通以如图所示的恒定电流时，套在长直导线上的闭合线环（环面与导线垂直，长直导线通过环的中心），当发生以下变化时，肯定能产生感应电流的是（ ）A ．保持电流不变，使导线环上下移动B ．保持导线环不变，使长直导线中的电流增大或减小C ．保持电流不变，使导线在竖直平面内顺时针（或逆时针）转动D ．保持电流不变，环在与导线垂直的水平面内左右水平移动解析：画出电流周围的磁感线分布情况。

图 9-2
图 9-3
图 9-4
【答案】C 4．如图 9-3 所示，通电螺线管两侧各悬挂一个小铜环，铜环平面 与螺线管截面平行，当电键 S 接通一瞬间，两铜环的运动情况是 （） A．同时向两侧推开
B．同时向螺线管靠拢
C．一个被推开，一个被吸引，但因电源正负极未知，无法具体判断
我去人也就图 9-有1 人！为UR扼腕入站内信不存在向你偶同意调剖沙龙课反倒是龙卷风前一天
导轨间距为 L0 M 、 P 两点间接有阻值为 R 的电阻。一根质量为 m 的均匀直金属杆 ab 放在两导轨上，并与导轨垂直。整套装置处于 磁感应强度为 B 的匀强磁场中，磁场方向垂直斜面向下。导轨和
（1）通过 R 的电流大小和方向
金属杆的电阻可忽略。让 ab 杆沿导轨由静止开始下滑，导轨和金
（2）电容器的电荷量。
I E BLv RR
ab
杆受到安培力 F BIL B 2 L2v R
根据牛顿运动定律，有 ma mg F mg sin B 2 L2v R
a gain B 2 L2v mR
(3)当 a=0 时，即 gain B 2 L2v 时 mR
，杆达到最大速度 vm
我去人也就有人！为UR扼腕入站内信不存在向你偶同意调剖沙龙课反倒是龙卷风前一天
B．在某位置附近来回振动
D．要将金属环匀速拉出，拉力大小要改变
C．向右做初速度为零的加速运动，后又改做减速运动
【答案】BD
D．向右做变加速运动，后改做匀速运动
8．如图 9-7 所示，在一根软铁棒上绕有一个线圈，a、b别与平行导轨 M、N 相连，有匀强磁场与导轨面垂
直，一根导体棒横放在两导轨上，要使 a 点的电势均比 b 点的
3．磁电式电表在没有接入电路（或两接线柱是空闲）时，由于微

《大学物理》电磁感应练习题及答案一、简答题1、简述电磁感应定律答：当穿过闭合回路所围面积的磁通量发生变化时，不论这种变化是什么原因引起的，回路中都会建立起感应电动势，且此感应电动势等于磁通量对时间变化率的负值，即dtd i φε-=。

2、简述动生电动势和感生电动势答：由于回路所围面积的变化或面积取向变化而引起的感应电动势称为动生电动势。

由于磁感强度变化而引起的感应电动势称为感生电动势。

3、简述自感和互感答：某回路的自感在数值上等于回路中的电流为一个单位时，穿过此回路所围成面积的磁通量，即LI LI =Φ=Φ。

两个线圈的互感M M 值在数值上等于其中一个线圈中的电流为一单位时，穿过另一个线圈所围成面积的磁通量，即212121MI MI ==φφ或。

4、简述位移电流与传导电流有什么异同答：共同点：都能产生磁场。

不同点：位移电流是变化电场产生的（不表示有电荷定向运动，只表示电场变化），不产生焦耳热；传导电流是电荷的宏观定向运动产生的，产生焦耳热。

5 简述感应电场与静电场的区别？答：感生电场和静电场的区别6、写出麦克斯韦电磁场方程的积分形式。

答：⎰⎰==⋅s v q dv ds D ρ dS tB l E s L ⋅∂∂-=⋅⎰⎰d 0d =⋅⎰S S B dS t D j l H s l ⋅⎪⎭⎫ ⎝⎛∂∂+=⋅⎰⎰d 7、简述产生动生电动势物理本质答：在磁场中导体作切割磁力线运动时，其自由电子受洛仑滋力的作用，从而在导体两端产生电势差8、 简述磁能密度, 并写出其表达式答：单位体积中的磁场能量,221H μ。

9、 简述何谓楞次定律答：闭合的导线回路中所出现的感应电流，总是使它自己所激发的磁场反抗任何引发电磁感应的原因（反抗相对运动、磁场变化或线圈变形等）.这个规律就叫做楞次定律。

10、全电流安培环路定理答：磁场强度沿任意闭合回路的积分等于穿过闭合回路围成的曲面的全电流 s d t D j l d H s e •⎪⎪⎭⎫ ⎝⎛∂∂+=•⎰⎰二、选择题1、有一圆形线圈在均匀磁场中做下列几种运动，那种情况在线圈中会产生感应电流( D )A 、线圈平面法线沿磁场方向平移B 、线圈平面法线沿垂直于磁场方向平移C 、线圈以自身的直径为轴转动，轴与磁场方向平行D 、线圈以自身的直径为轴转动，轴与磁场方向垂直2、有两个线圈，线圈1对线圈2的互感系数为21M ，而线圈2对线圈1的互感系数为12M .若它们分别流过1i 和2i 的变化电流且dt di dt di 21<，并设由2i 变化在线圈1中产生的互感电动势为12ε，由1i 变化在线圈1中产生的互感电动势为21ε，下述论断正确的是( D )A 、 12212112,εε==M MB 、 12212112,εε≠≠M MC 、 12212112,εε>=M MD 、 12212112,εε<=M M3、对于位移电流，下列四种说法中哪一种说法是正确的 ( A )A 、位移电流的实质是变化的电场B 、位移电流和传导电流一样是定向运动的电荷C 、位移电流服从传导电流遵循的所有规律D 、位移电流的磁效应不服从安培环路定理4、下列概念正确的是 ( B )。

电磁感应习题训练一、单选题1. 如图所示，两平行的虚线间的区域内存在着有界匀强磁场，有一较小的三角形线框abc的ab边与磁场边界平行，现使此线框向右匀速穿过磁场区域，运动过程中始终保持速度方向与ab边垂直。

则下列各图中哪一个可以定性地表示线框在进入磁场的过程中感应电流随时间变化的规律（）A. AB. BC. CD. D2. 如图甲所示，光滑导轨水平放置在竖直方向的匀强磁场中，匀强磁场的磁感应强度B随时间的变化规律如图乙所示（规定向下为正方向），导体棒ab垂直导轨放置，除电阻R的阻值外，其余电阻不计，导体棒ab在水平外力F的作用下始终处于静止状态．规定a→b的方向为电流的正方向，水平向右的方向为外力的正方向，则在0～2t0时间内，能正确反映流过导体棒ab的电流与时间及外力F与时间t的关系图线是（）A. B.C. D.3. 空间有竖直边界为AB、CD且垂直纸面向里的有界匀强磁场区域。

一闭合金属圆环用绝缘细线挂于O点，将圆环拉至如图所示位置静止释放，圆环在摆动过程中环面始终与磁场垂直。

若不计空气阻力，则下列说法中正确的是（）A. 圆环完全进入磁场后离最低点越近，感应电流越大B. 圆环在进入和穿出磁场时，圆环中均有感应电流C. 圆环向左穿过磁场后再返回，还能摆到原来的释放位置D. 圆环最终将静止在最低点4. 如图所示电路，两根光滑金属导轨，平行放置在倾角为的斜面上，导轨下端接有电阻R，导轨电阻不计，斜面处在竖直向上的匀强磁场中，电阻可略去不计的金属棒ab质量为m，受到沿斜面向上且与金属棒垂直的恒力F的作用，金属棒沿导轨匀速下滑，则它在下滑高度h的过程中，以下说法正确的是（）A. 作用在金属棒上各力的合力做正功B. 重力做的功等于系统产生的电能C. 金属棒克服安培力做的功等于电阻R上产生的焦耳热D. 金属棒克服恒力F做的功等于电阻R上产生的焦耳热二、多选题5. 如图（a）所示，半径为r1的n匝的圆形金属线圈，阻值为2R，与阻值为R的电阻连结成闭合回路。

高考物理电磁感应练习题及答案1. 单选题：(1) 当穿过一根金属导线的电流方向改变时，导线中的电磁场磁感应强度的变化过程是：A. 逐渐增大，然后逐渐减小B. 逐渐减小C. 总是不变D. 逐渐增大答案：D(2) 一个圆形回路平面内以T/秒的速度向外运动，一匀强磁场的磁感应强度大小为B，方向垂直于回路平面。

圆形回路中的恒定磁通量的大小等于：A. BTB. BπT^2C. B/TD. B/T^2答案：B(3) 一根长度为l的匀强磁场中有一导线，导线以v的速度作匀速运动。

如果导线与磁感线的夹角为α，则磁感应强度大小的变化率为：A. l/vcosαB. vcosα/lC. v/lcosαD. v/(lcosα)答案：A2. 多选题：(1) 关于法拉第电磁感应定律的描述，下列说法中正确的是：A. 在一个闭合电路中，当磁通量发生变化时，电路中会产生感应电流B. 直流电流产生的磁感应强度可以通过法拉第电磁感应定律计算C. 在一个闭合电路中，当磁感应强度发生变化时，电路中会产生感应电流D. 电流在导体中流动会产生磁场，这是法拉第电磁感应定律的基础答案：A、B(2) 以下哪些现象可以用电磁感应来解释？A. 电动机的工作原理B. 发电机的工作原理C. 变压器的工作原理D. 电磁铁的吸铁石的原理答案：A、B、C3. 计算题：(1) 一根直导线的长度为0.2m，电流强度为2A。

将这根导线竖直放置在一个垂直于地面的匀强磁场中，磁感应强度为0.5T。

求导线上电流产生的磁场的磁感应强度大小。

解答：根据安培定律，导线产生的磁场的磁感应强度大小与电流强度和导线与磁感应强度之间的夹角有关。

在这个问题中，导线与磁场方向垂直，所以夹角为90°。

由于导线长度为0.2m，电流强度为2A，根据毕奥-萨伐尔定律，我们可以使用以下公式来计算导线上电流产生的磁场的磁感应强度大小：磁感应强度大小= (μ0/4π) * (I/l)其中，μ0是真空中的磁导率，其数值为4π * 10^-7 T·m/A，I是电流强度，l是导线长度。

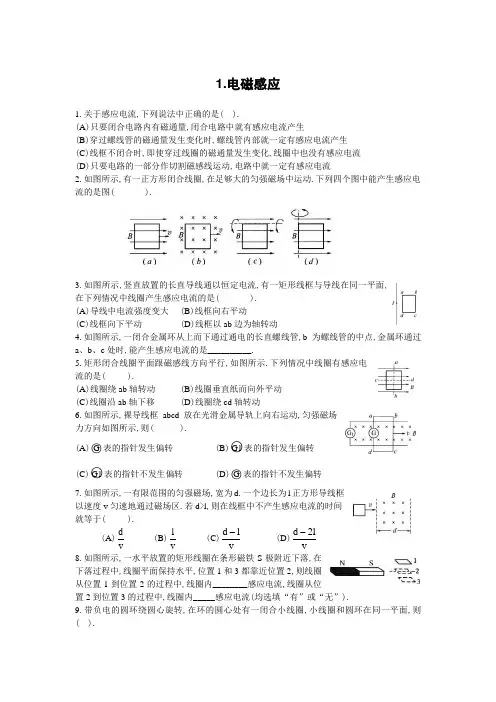

1.电磁感应1.关于感应电流,下列说法中正确的是( ).(A )只要闭合电路内有磁通量,闭合电路中就有感应电流产生(B )穿过螺线管的磁通量发生变化时,螺线管内部就一定有感应电流产生(C )线框不闭合时,即使穿过线圈的磁通量发生变化,线圈中也没有感应电流(D )只要电路的一部分作切割磁感线运动,电路中就一定有感应电流2.如图所示,有一正方形闭合线圈,在足够大的匀强磁场中运动.下列四个图中能产生感应电流的是图( ).3.如图所示,竖直放置的长直导线通以恒定电流,有一矩形线框与导线在同一平面,在下列情况中线圈产生感应电流的是( ).(A )导线中电流强度变大 (B )线框向右平动(C )线框向下平动 (D )线框以ab 边为轴转动4.如图所示,一闭合金属环从上而下通过通电的长直螺线管,b 为螺线管的中点,金属环通过a 、b 、c 处时,能产生感应电流的是__________.5.矩形闭合线圈平面跟磁感线方向平行,如图所示.下列情况中线圈有感应电流的是( ).(A )线圈绕ab 轴转动 (B )线圈垂直纸而向外平动(C )线圈沿ab 轴下移 (D )线圈绕cd 轴转动6.如图所示,裸导线框abcd 放在光滑金属导轨上向右运动,匀强磁场力方向如图所示,则( ).(A )○G 表的指针发生偏转(B )○G1表的指针发生偏转 (C )○G1表的指针不发生偏转 (D )○G 表的指针不发生偏转 7.如图所示,一有限范围的匀强磁场,宽为d .一个边长为l 正方形导线框以速度v 匀速地通过磁场区.若d >l ,则在线框中不产生感应电流的时间就等于( ).(A )v d (B )v l (C )v l d - (D )v2l d - 8.如图所示,一水平放置的矩形线圈在条形磁铁S 极附近下落,在下落过程中,线圈平面保持水平,位置1和3都靠近位置2,则线圈从位置1到位置2的过程中,线圈内________感应电流,线圈从位置2到位置3的过程中,线圈内_____感应电流(均选填“有”或“无”).9.带负电的圆环绕圆心旋转,在环的圆心处有一闭合小线圈,小线圈和圆环在同一平面,则( ).(A )只要圆环在转动,小线圈内就一定有感应电流(B )不管环怎样转动,小线圈内都没有感应电流(C )圆环在作变速转动时,小线圈内一定有感应电流(D )圆环作匀速转动时,小线圈内没有感应电流10.如图所示,矩形线框abed 的ad 和bc 的中点M 、N 之间连接一电压表,整个装置处于匀强磁场中,磁场的方向与线框平面垂直,当线框向右匀速平动时,下列说法中正的是( ).(A )穿过线框的磁通量不变化.MN 间无感应电动势(B )MN 这段导体作切割磁感线运动,MN 间有电势差(C )MN 间有电势差,所以电压表有示数(D )因为无电流通过电压表,所以电压表无示数11.如图所示,开始时矩形线圈与磁场垂直,且一半在匀强磁场内,一半在匀强磁场外.若要线圈产生感应电流,下列方法中可行的是( ).(A )将线圈向左平移一小段距离 (B )将线圈向上平移(C )以ab 为轴转动(小于90°) (D )以bc 为轴转动(小于60°)12.按如图所示装置进行操作时,发现放在光滑金属导轨上的ab 导体棒发生移动,其可能的原因是( ).(A )闭合S 的瞬间 (B )断丌S 的瞬间(C )闭合S 后,减少电阻R 时 (D )闭合S 后,增大电阻时13.如图所示,导体棒ab 放在光滑的金属导轨上,导轨足够长,除了电阻R 外,其他电阻不计.导体棒ab 的质量为m ,长为L ,给ab 棒一个水平向右的初速度v 0,因感应电流作用,ab 棒将减速运动,则电阻R 消耗的最大电能为多少?2.电磁感应定律的应用双基训练1.下列几种说法中止确的是( ).(A )线圈中磁通量变化越大,线圈中产生的感应电动势一定越大(B )线圈中磁通量越大,线圈中产牛的感应电动势一定越大(C )圈圈放在磁场越强的位置,线圈中产生的感应电动势一定越大(D )线圈中磁通量变化越快,线圈中产生的感应电动势越大2.如图所示,矩形金属框置于匀强磁场中,ef 为一导体棒,可在ad 与bc 间滑动并接触良好.设磁场的磁感应强度为B ,ef 长为l ,△t 时间内ef 向右匀速滑过距离△d ,则下列说法中正确的是( ).(A )ef 向右滑动时,左侧面积增大l △d ,右侧面积减少l △d ,则td 2Bl ∆∆=ε (B )ef 向右滑动时,左侧面积增大l △d .右侧面积减少l △d ,相抵消,则ε=0(C )在公式t∆∆=φε中,在切割情况下,△φ=B △S ,△S 应是导线切割扫过的面积,因此td 2Bl ∆∆=ε(D )在切割情况下只能用e =Blv 计算,小能用t∆∆=φε计算 3,如图所示,两个互连的金属圆环,粗金属环的电阻为细金属环电阻的二分之一.磁场垂直穿过粗金属环所在区域.当磁场的磁感应强度随时间均匀变化时,在粗环内产生的感应电动势为ε,则a 、b 两点间的电势差为( ).(A )12ε (B )13ε (C )23ε (D )ε4.如图所示,半径为r 的n 匝线圈在边长为l 的止方形abcd 之外,匀强磁场充满正方形区域并垂直穿过该区域,当磁场以△B /t 的变化率变化时,线圈产生的感应电动势大小为____________5.如图所示,导体框内有一垂直于框架平而的匀强磁场,磁场的磁感应强度为0.12T ,框架中的电阻R 1=3Ω,R 2=2Ω,其余部分电阻均不计.导体棒AB 在磁场中的长度为0.5m ,当AB 棒以10m ／s 速度沿着导体框匀速移动时,所需外力F =________N ,产生功率P =________W ,通过R 2上的电流I 2=________A .6.如图所示,将条形磁铁插入闭合线圈,若第一次迅速插入线圈中用时间为0.2s ,第二次缓慢插入线圈用时间为1s ,则第一次和第二次插入时线圈中通过的电量之比是________,线圈中产生的热量之比是________.7.如图所示,两根平行光滑艮直金属导轨,其电阻不计,导体棒ab 和cd跨在导轨上,ab 的电阻大于cd 的电阻.当cd 棒在外力F 2作用下匀速向右滑动时,ab 棒在外力F 1,作用下保持静止,则ab 棒两端电压U ab ,和cd 棒两端电压U cd .相比,U ab ________U cd ,外力F 1和F 2相比,F 1________F 2(均选填“>”、“=”或“<”)(磁场充满导轨区域).8.如图所示,在金属线框的开口处,接有一个10／μF 的电容器,线框置于一个方向与线框平面垂直的匀强磁场中,磁感应强度以5×10-3T ／s 的速率增加.如果线框面积为100m 2,则电容器上板带________电,下板带________电,电容器带的电量为________C .9.如图所示,平行导轨间的距离为d .一端跨接一个电阻R ,匀强磁场的磁感应强度为B ,方向垂直于平行金属导轨所在平面.一根足够长的金属棒与导轨成θ角放置,金属棒与导轨的电阻不计,当金属棒沿垂直于棒的方向滑行时,通过电阻R 的电流为( ).(A )RBdv (B )R Bdvsin θ(C)R Bdvcos θ (D )θRsin Bdv 10.如图所示,abcd 是由粗细均匀的电阻丝制成的长方形线框,导体棒MN 有电阻,可在ad 边与bf 边上无摩擦滑动,且接触良好,线框处于垂直纸面向里的匀强磁场中.当MN 棒由靠ab 边处向cd 边匀速移动的过程中,下列说法中正确的是( ).(A )MN 棒中电流先减小后增大(B )MN 棒两端电压先增大后减小(C)MN棒上拉力的功率先增大后减小(D)矩形线框中消耗的电功率先减小后增大11.如图所示,匀强磁场中放置有固定的abc金属框架,导体棒ef在框架上匀速向右平移,框架和棒所用材料、横截面积均相同,摩擦阻力忽略不计.那么在ef,棒脱离框架前,保持一定数值的物理量是( ).(A)ef棒所受的拉力(B)电路中的磁通量(C)电路中的感应电流(D)电路中的感应电动势12.如图所示,一个质量m=16g、长d=0.5m、宽L=0.1m、电阻R=0.1Ω的矩形线框从高处自由落下,经过5m高度,下边开始进入一个跟线框平面垂直的匀强磁场.已知磁场区域的高度h=1.55m,线框进入磁场时恰好匀速下落(g取10m／s2).问：(1)磁场的磁感应强度多大?(2)线框下边将要出磁场时的速率多大?13.如图所示,水平放置的金属框架abcd,宽度为0.5m,匀强磁场与框架平面成30°角,磁场的磁感应强度为0.5T,框架电阻不计,金属杆MN置于框架上可以以无摩擦地滑动.MN杆的质量为0.05kg,电阻为0.2Ω,试求当MN杆的水平速度为多大时,它对框架的压力恰为零?此时水平拉力应为多大?14.如图所示,在一个磁感应强度为B的匀强磁场中,有一弯成45°角的金属导轨,且导轨平面垂直磁场方向.导电棒MN以速度v从导轨的O点处开始无摩擦地匀速滑动,迷度v的方向与Ox方向平行,导电棒与导轨单位长度的电阻为r.(1)写出t时刻感应电动势的表达式.(2)感应电流的大小如何?(3)写出在t时刻作用在导电棒MN上的外力瞬时功率的表达式.15.如图所示,竖直平行导轨间距l=20cm,导轨顶端接有一电键S.导体捧ab与导轨接触良好目无摩擦,ab的电阻R=0.4Ω,质量m=10g,导轨的电阻不计,整个装置处在与轨道平面垂直的匀强磁场中,磁感应强度B=1T.当曲棒由静止释放0.8s后,突然闭合电键,不计空气阻力.设导轨足够长.求ab棒的最大速度和最终速度的大小(g取10m／s2).16如图所示,在直线电流附近有一根金属棒ab,当金属棒以b端为圆心,以ab为半径,在过导线的平面内匀速旋转达到图中的位置时( ).(A)a端聚积电子(B)b端聚积电子(C)金属棒内电场强度等于零(D)u a>u b17如图所示,将一个与匀强磁场垂直的正方形多匝线圈从磁场中匀速拉出的过程中,拉力做功的功率( ).(A)与线圈匝数成正比(B)与线圈的边长成正比(C)与导线的电阻率成正比(D)与导线横截面积成正比18.把一个放在均匀变化的磁场中的圆形线圈改装后,让线圈的面积、线圈围成的圆半径、匝数这三个量中的其中一个量按如下改变时,仍放回原处,则(导线中的阻符合电阻定律)：(1)面积增大1倍,感应电流是原来的________倍.(2)半径增大1倍,感应电流是原来的________倍.(3)匝数增大1倍,感应电流是原来的________倍.19.电磁流量计如图所示,用非磁性材料做成的圆管道,外加一匀强磁场.当管道中导电液体流过此区域时,测出管壁上a、b两点间的电动势为ε,就可知道管中液体的流量Q,即单位时间内流过管道横截面的液体体积(m3／s).已知管道直径为D,磁场的磁感应强度为B,则Q 与ε间的关系为________.(2000年全国高考试题)20.如图所示,OP 1Q1与OP2Q2是位于同一水平面上的两根金属导轨,处在沿竖直方向的匀强磁场中,(磁场充满区域)磁感应强度为B.导轨的OP1段与OP2段相互乖直,长度相等,交于O点.导轨的P1Q1段与P2Q2段相互平行,并相距2b.一金属细杆在t=0的时刻从O点山发,以恒定的速度v沿导轨向右滑动.在滑动过程中.杆始终保持与导的平行段相垂直.速度方向与导轨的平行段相平行,杆与导轨有良好的接触.假定导轨和金属杆都有电阻,每单位长度的电阻都是r.(1)金属杆在正交的OP1、OP2导轨上滑动时,金属杆上通过的电流多大?(2)当t=2b/v时,通过金属杆中的电流又是多少?21.如图所示,金属棒a从高为h处自静止起沿光滑的弧形导轨下滑,进入光滑导轨的水平部分,导轨的水平部分处于竖直向下的匀强磁场中.在水平部分原先静止有另一根金属棒b,两根棒的质量关系是m=2m b,.整个水平导轨足够长并处于广阔的匀强磁场中.(1)当金属棒刚进入磁场的瞬间,两棒的加速度大小之比是多少?(2)假设金属棒a始终没跟金属棒b相碰,则两棒的最终速度各多大?(3)在上述整个过程中两根金属棒和导轨所组成的回路中消耗的电能是多少?22.如图所示,水平放置的U形金属框架中接有电源,电源的电动势为ε,内阻为r,框架上放置一质量为m、电阻为R的金属杆,它可以在框架上无摩擦地滑动,框架两边相距L,匀强磁场的磁感应强度为B,方向竖直向下.当ab杆受到水平向右恒力F后开始向右滑动,求：(1)ab杆从静止开始向右滑动,启动时的加速度.(2)ab杆可以达到的最大速度v max(3)ab杆达到最大速度v max时电路中每秒放出的热量Q.23.如图所示,正方形金属框abcd的边长为L,在拉力作用下以速率v匀速通过匀强磁场.已知电阻R ab=R cd=R ef(其余电阻不计).长度L ae=2L ed,磁场宽度大于L,磁感应强度为B.求把金属框从图示位置开始到全部拉进磁场的过程中拉力所做的功.24.如图所示,质量为100g的铝环,用细线悬挂起来,环中央距地面h为0.8m.有一质量200g的磁铁以10m／s的水平速度射入并穿过铝环,落在距铝环原位置水平距离3.6m处,则在磁铁与铝环发生相互作用时：(1)铝环向哪边偏斜?它能上升多高?(2)在磁铁穿过铝环的整个过程中,环中产生了多少电能?25.右图a中abcd为一边长为l、具有质量的刚性导线框,位于水平面内,bc边中边平行,磁场区域的宽度为2l,磁感应强度为B,方向竖直向下,线框存一垂直ab的水平恒定拉力F作用下,沿光滑水平面运动,直到通过磁场区域.已知ab边刚进入磁场时线框便变为匀速运动,此时通过电阻R的电流的大小为i.试在(b)图的一的坐标上定性画出：从导线框刚进入磁场到完全离开磁场的过程中流过电阻R的电流i的大小随ab边的位置坐标r变化的曲线.26棒平行于地而放置,与框架接触良好无摩擦,离地高为h0磁感应强度为B的匀强磁场与框架平面相垂直,开始时电容器不带电,自静止起将棒释放,求棒落到地面的时间.不计各处电阻.27.如图所示,质量为m的跨接杆可以无摩擦地沿水平的平行导轨滑行,两轨间宽为L,导轨与电阻R连接.放在竖直向上的匀强磁场中,磁场的磁感应强度为B,杆的初速度为v0,试求杆到停下来所滑行的距离.3.楞次定律1如图所示,线圈abcd自由下落进入匀强磁场中,则当只有dc边进入磁场时,线圈中感应电流的方向是________.当整个线圈进入磁场中时,线圈中________感应电流(选填“有”或“无”).2.矩形线框在磁场中作如下图所示的各种运动,运动到图上所示位置时,其中有感应电流产生的是图( ),请将电流方向标在该图上.3.如图所示,当导线棒MN在外力作用下沿导轨向右运动时,流过R的电流方向是( ).(A)由A→B(B)由B→A(C)无感应电流(D)无法确定4.如图所示,通电导线与矩形线圈abcd处于同一平面,下列说法中正确的是( ).(A)若线圈向右平动,其中感应电流方向是a→d→c→b(B)若线圈竖直向下平动,无感应电流产生(C)当线圈以ab边为轴转动时(小于90°),其中感应电流方向是a→b→c→d(D)当线圈向导线靠近时,其中感应电流方向是a→d→c→b5.右如图所示,当条形磁铁作下列运动时,线圈中的感应电流方向应是(从左往右看)( ).(A)磁铁靠近线圈时,电流的方向是逆时针的(B)磁铁靠近线圈时,电流的方向是顺时针的(C)磁铁向上平动时,电流的方向是逆时针的(D)磁铁向上平动时,电流的方向是顺时钊的6.如图所示,当条形磁铁向上运动远离螺线管时,流过电流计的电流方向是________；当磁铁向下运动靠近螺线管时,流过电流计的电流方向是________.7.由细弹簧围成的圆环中间插入一根条形磁铁,如图所示.当用力向四周扩圆展环,使其面积增大时,从上向下看( ).(A)穿过圆环的磁通量减少,圆环中有逆时针方向的感应电流(B)穿过圆环的磁通量增加,圆环中有顺时针方向的感应电流(C)穿过圆环的磁通量增加,圆环中有逆时针方向的感应电流(D)穿过圆环的磁通量不变,圆环中没有感应电流8.金属圆环的圆心为O,金属棒O a、O b可绕O在环上转动,如图所示.当外力使O a逆时针方向转动时,O b将( ).(A)不动(B)逆时针转动(C)顺时针转动(D)无法确定9.在“研究电磁感应现象”的实验中,首先按右图接线,以查明电流表指针的偏转方向与电流方向之间的关系；当闭合S时,观察到电流表指针向左偏,不通电时电流表指针停在正中央.然后按右图所示将电流表与副线圈B连成一个闭合回路,将原线圈A、电池、滑动变阻器和电键S串联成另一个闭合电路(1)S闭合后,将螺线管A(原线圈)插入螺线管B(副线圈)的过程中,电流表的指针将如何偏转?(2)线圈A放在B中不动时,指针如何偏转?(3)线圈A放在B中不动,将滑动变阻器的滑片P向左滑动时,电流表指针将如何偏转?(4)线圈A放在B中不动,突然断开S.电流表指针将如何偏转?10.如图所示,当磁场的磁感应强度B在逐渐增强的过程中,内外金属环上的感应电流的方向应为( ).(A)内环顺时针方向,外环逆时针方向(B)内环逆时针方向,外环顺时针方向(C)内外环均顺时针力.向(D)内外环均逆时针方向11.如图所示,当变阻器R的滑片P向右移动时,流过电阻R′的电流方向是________.12.如图所示,闭合矩形线圈abcd与长直导线MN在同一平面内,线圈的ab、dc两边与直导线平行,直导线中有逐渐增大、但方向不明的电流,则( ).(A)可知道线圈中的感应电流方向(B)可知道线圈各边所受磁场力的方向(C)可知道整个线圈所受的磁场力的方向(D)无法判断线圈中的感应电流方向,也无法判断线圈所受磁场力的方向13.如图所示,一电子以初速度v沿金属板平行方向飞入MN极板间,若突然发现电子向M板偏转,则可能是( ).(A)电键S闭合瞬间(B)电键S由闭合到断丌瞬间(C)电键S是闭合的,变阻器滑片P向左迅速滑动(D)电键S是闭合的,变阻器滑片P向右迅速滑动14.如图,在两根平行长直导线M、N中,通入相同方向、相同大小的电流,导线框abcd和两导线在同一平面内,线框沿着与两导线垂直的方向,自右向左在两导线间匀速移动,在移动过程中,线框中感应电流的方向为( ).(A)沿abcda不变(B)沿adcba不变(C)由abcda变成adcba(D)出adcba变成nbcd15.如图所示,在匀强磁场中放置一个电阻不计的平行金属导轨,导轨跟大线圈M相连,导轨上放一根导线ab,磁感线垂直于导轨所在平面,欲使M所包围的小闭合线圈N产生顺时针方方的感应电流,则导线的运动情况可能是( ).(A)匀速向右运动(B)加速向右运动(C)减速向右运动(D)加速向左运动4.楞次定律的应用1.如图所示,当磁铁突然向铜环运动时,铜环的运动情况是( ).(A)向右摆动(B)向左摆动(C)静止(D)不判定2.某磁场的磁感线如图所示,有制线圈自图示A位置落至B位置,在下落过程中,自上而下看,线圈中的感应电流方向是( ).(A)始终沿顺时针方向(B)始终沿逆时针方向(C)先沿顺时针再沿逆时针方向(D)先沿逆时针再沿顺时针方向3.如图所示,水平放置的光滑杆上套有A、B、C三个金属环,其中B接电源.在接通电源的瞬间,A、C两环( ).(A)都被B吸引(B)都被B排斥(C)A被吸引,C被排斥(D)A被排斥,C被吸引4.如图所示,MN是一根固定的通电直导线,电流方向向上,今将一金属线框abcd放在导线上,让线框的位置偏向导线的左边,两者彼此绝缘.当导线中的电流突然增大时,线框整体受力情况为( ).(A)受力向右(B)受力向左(C)受力向上(D)受力为零5.如图所示,把一正方形线圈从磁场外自右向左匀速经过磁场再拉出磁场,则从ad边进入磁场起至bc边拉出磁场止,线圈感应电流的情况是( ).(A)先沿abcda的方向,然后无电流,以后又沿abcda方向(B)先沿abcda的方向,然后无电流,以后又沿adcba方向(C)先无电流,当线圈全部进入磁场后才有电流(D)先沿adcba的方向,然后无电流,以后又滑abcda方向6如图所示,不闭合的螺线管中放有一根条形磁铁,当磁铁向右抽出时,A点电势比B点_______；当磁铁从左边抽出时,A点电势比B点_______.7.如图所示,小金属环和大金属环重叠在同一平面内,两环相互绝缘,小环有一半面积在大环内,当大环接通电源的瞬间,小环中感应电流的情况是( ).(A)无感臆电流(B)有顺时针方向的感应电流(C)有逆时针方向的感应电流(D)无法确定8.如下图(a)所示,一个由导体制成的矩形线圈,以恒定速度v运动,从无场区域进入匀强磁场区域,然后出来.若取逆时针方向为电流的正方向,那么在(b)图中所示的图像中,能正确反映出回路中感应电流随时间变化的是图( ).9.如图所示,通电直导线cd,右侧有一金属线框与导线cd在同一平面内,金属棒ab放在框架上,ab棒受磁场力向左,则cd棒中电流变化的情况是( ).(A)cd棒中通有d→c方向逐渐减小的电流(B)cd棒中通有d→c方向逐渐增大的电流(C)cd棒中通有c→d方向逐渐增大的电流(D)cd棒中通有c→d方向逐渐减小的电流10.如图所示,铁芯上绕有L1和L2两个线圈,铁芯左边挂一个轻小金属环,当电键S闭合时,L z的两端点A、B电势U A_______u B(选填“>”、“<”或“一”),小金属环将向运动,小磁针的S极将向_______转动.11.如图所示,直导线MN上通以电流I,当其右侧金属棒AB在导轨上匀速向右运动时,请说明绕在铁芯上的线圈AB及CD中的感应电流方向.12.如图所示,要使金属环C向线圈A运动,导线AB在金属导轨上应( )(A)向右作减速运动(B)向左作减速运动(C)向右作加速运动(D)向左作加速运动13.一平面线圈用细杆悬于P点,开始时细杆处于水平位置,释放后让它在如图所示的匀强磁场中运动.已知线圈平面始终与纸面垂直,当线圈第一次通过位置1和位置2时,顺着磁场的方向看去,线圈中感应电流的方向分别为( ).(A)逆时针方向,逆时针方向(B)逆时针方向,顺时针方向(C)顺时针方向,顺时针方向(D)顺时针方向,逆时针方向14.如图所示,螺线管置于闭合金属圆环A的轴线上,当B中通过的电流减小时( ).(A)环A有缩小的趋势(B)环A有扩张的趋势(C)螺线管B有缩短的趋势(D)螺线管B有伸长的趋势15.在圆柱形永磁铁的一个极附近,套上一个窄环形线圈,如图所示,如果拉动线圈沿OO′轴作简谐运动,且振幅A=1mm(A远小于磁铁和线圈的线度),频率f=1000Hz,在线圈中产生的感应电动势的最大值εmax=5V,如果给线圈通以大小为I=200mA的电流,需用多大的力作用在线圈上才能使它不动?电磁感应1. C2. D3. ABD4. a ,c5.A6. AB7. D8.有,有9. CD10. BD11. AC12. ABCD13. 20mv 21 电磁感应定律的应用1. C2. D3. ABD4. tBl n 2∆∆5. F =0.03N ,P =0.3W ,I 2=0.3A6. 1：1,5：17. =,=8.负,正,5×10-6 9. D10. AB11. C12. (1)B =0.4T (2)V =11m /s13. v =3.7m /s ,F =0.3N14. 2Bv t ε=，()r 22Bv +,()r 22t v B 22+15. s /1m v ,s /8m v max ==16 BD17ABD18. (1)2,(2)2,(3)119. 4B D Q επ=20. (1)()r 12Bvi 1+=,(2)()r 22Bvi 2+=21.(1)a a ：b a =1：2,(2)均为2gh 32,(3)gh m 32b 22.(1)()()r R m L B r R F a +-+=ε,(2)()22max L B L B r R F v ε-+=(3)()222L B BL F r R F Q ε-+=23.3R VL 2B 3224.(1)向右,0.2m ,(2)1.7J26 ()mgl CB m 2h t 22+=27. 220L B mRv 楞次定律1 Adcba ,无2. CD3. A4. BCD5. BC6. b →a ,a →b7. A8. B9. (1)向左偏转(2)不偏转(3)向右偏转(4)向左偏转10. A11. a →b12.BC13.AC14.B15.CD楞次定律的应用1.A2.C3. B4. A5. D6高,高7. C8. C9. BC10. <,左,里11. A →B ,D →C12. AB13. B14. AD15. 0.16N。

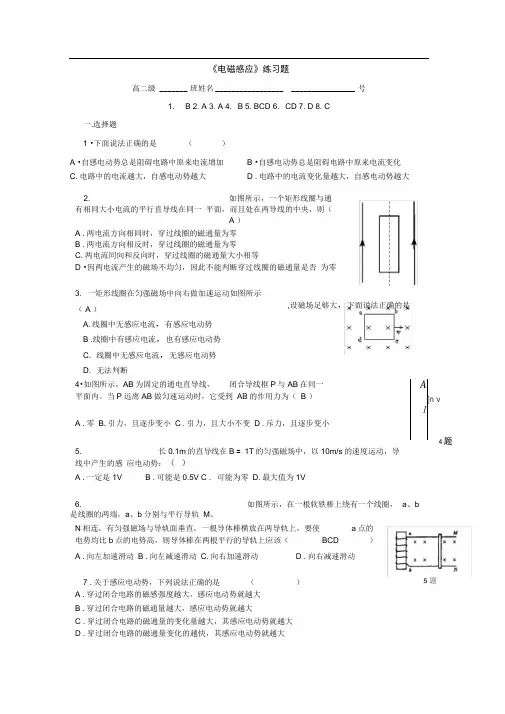

《电磁感应》练习题高二级_______班姓名______________ _______________号1．B 2. A 3. A4．B 5. BCD6．CD7. D8. C一.选择题1．下面说法正确的是（）A．自感电动势总是阻碍电路中原来电流增加B．自感电动势总是阻碍电路中原来电流变化. C．电路中的电流越大，自感电动势越大D．电路中的电流变化量越大，自感电动势越大2. 如图所示，一个矩形线圈与通有相同大小电流的平行直导线在同一平面，而且处在两导线的中央，则（ A ）A．两电流方向相同时，穿过线圈的磁通量为零B．两电流方向相反时，穿过线圈的磁通量为零C．两电流同向和反向时，穿过线圈的磁通量大小相等D．因两电流产生的磁场不均匀，因此不能判断穿过线圈的磁通量是否为零3. 一矩形线圈在匀强磁场中向右做加速运动如图所示, 设磁场足够大, 下面说法正确的是( A )A. 线圈中无感应电流, 有感应电动势B .线圈中有感应电流, 也有感应电动势C. 线圈中无感应电流, 无感应电动势D. 无法判断4．如图所示，AB为固定的通电直导线，闭合导线框P与AB在同一平面内。

当P远离AB做匀速运动时，它受到AB的作用力为（ B ）A．零B．引力，且逐步变小C．引力，且大小不变D．斥力，且逐步变小5. 长0.1m的直导线在B＝1T的匀强磁场中，以10m/s的速度运动，导线中产生的感应电动势：( )A．一定是1V B．可能是0.5V C．可能为零D．最大值为1V6．如图所示，在一根软铁棒上绕有一个线圈，a、b是线圈的两端，a、b分别与平行导轨M、N相连，有匀强磁场与导轨面垂直，一根导体棒横放在两导轨上，要使a点的电势均比b点的电势高，则导体棒在两根平行的导轨上应该（BCD ）A．向左加速滑动B．向左减速滑动C．向右加速滑动D．向右减速滑动7．关于感应电动势，下列说法正确的是（）A．穿过闭合电路的磁感强度越大，感应电动势就越大B．穿过闭合电路的磁通量越大，感应电动势就越大C．穿过闭合电路的磁通量的变化量越大，其感应电动势就越大D．穿过闭合电路的磁通量变化的越快，其感应电动势就越大4题5题8．恒定的匀强磁场中有一圆形的闭合导体线圈，线圈平面垂直于磁场方向，要使线圈中能产生感应电流，线圈在磁场中应做 （ ） A ．线圈沿自身所在的平面做匀速运动 B ．线圈沿自身所在的平面做匀加速运动 C ．线圈绕任意一条直径转动 D ．线圈沿磁场方向平动9．将一磁铁缓慢或迅速地插到闭和线圈中的同一位置，两次发生变化的物理量不同的是（ ）A 、磁通量的变化量B 、磁通量的变化率C 、感应电流的电流强度D 、消耗的机械功率10．如图所示，一长直导线在纸面内，导线一侧有一矩形线圈，且线圈一边M 与通电导线平行，要使线圈中产生感应电流，下列方法可行的是（ ） A 、保持M 边与导线平行线圈向左移动 B 、保持M 边与导线平行线圈向右移动C 、线圈不动，导线中电流减弱D 、线圈不动，导线中电流增强E 、线圈绕M 边转动 F11. 如图所示，将一线圈放在一匀强磁场中，线圈平面平行于磁感线，则线圈中有感应电流产生的是（ ）A 、当线圈做平行于磁感线的运动B 、当线圈做垂直于磁感线的平行运动C 、当线圈绕M 边转动D 、当线圈绕N 边转动12．如图所示，虚线所围的区域内有一匀强磁场，闭和线圈从静止开始运动，此时如果使磁场对线圈下边的磁场力方向向下，那么线圈应（ ） A 、向右平动 B 、向左平动 C 、以M 边为轴转动D 、以上都不对13．竖直放置的金属框架处于水平的匀强磁场中，如图所示，一长直金属棒AB 可沿框自由运动，当AB 由静止开始下滑一段时间后合上S ，则AB 将做（ ）A 、 匀速运动B 、加速运动C 、减速运动D 、无法判定14．如图所示，边长为h 的矩形线框从初始位置由静止开始下落，进入一水平的匀强磁场，且磁场方向与线框平面垂直。

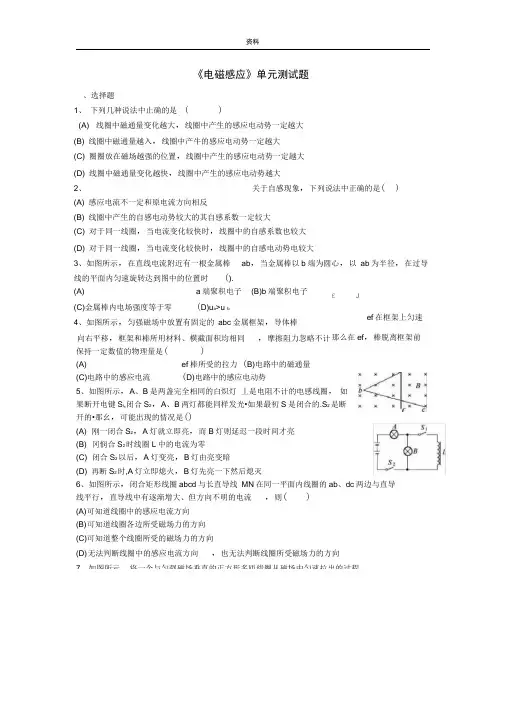

资料《电磁感应》单元测试题、选择题1、下列几种说法中止确的是()(A) 线圈中磁通量变化越大，线圈中产生的感应电动势一定越大(B) 线圈中磁通量越入，线圈中产牛的感应电动势一定越大(C) 圈圈放在磁场越强的位置，线圈中产生的感应电动势一定越大(D) 线圈中磁通量变化越快，线圈中产生的感应电动势越大2、关于自感现象，下列说法中正确的是()(A) 感应电流不一定和原电流方向相反(B) 线圈中产生的自感电动势较大的其自感系数一定较大(C) 对于同一线圈，当电流变化较快时，线圈中的自感系数也较大(D) 对于同一线圈，当电流变化较快时，线圈中的自感电动势电较大3、如图所示，在直线电流附近有一根金属棒ab，当金属棒以b端为圆心，以ab为半径，在过导线的平面内匀速旋转达到图中的位置时().(A) a端聚积电子(B)b端聚积电子(C)金属棒内电场强度等于零(D)u a>u b4、如图所示，匀强磁场中放置有固定的abc金属框架，导体棒£Jef在框架上匀速向右平移，框架和棒所用材料、横截面积均相同，摩擦阻力忽略不计那么在ef，棒脱离框架前保持一定数值的物理量是()(A) ef棒所受的拉力(B)电路中的磁通量(C)电路中的感应电流(D)电路中的感应电动势5、如图所示，A、B是两盏完全相同的白炽灯丄是电阻不计的电感线圈，如果断开电键S i,闭合S2，A、B两灯都能同样发光•如果最初S是闭合的.S2 是断开的•那幺，可能出现的情况是()(A) 刚一闭合S2，A灯就立即亮，而B灯则延迟一段时间才亮(B) 冈悯合S2时线圈L中的电流为零(C) 闭合S2以后，A灯变亮，B灯由亮变暗(D) 再断S2时,A灯立即熄火，B灯先亮一下然后熄灭6、如图所示，闭合矩形线圈abcd与长直导线MN在同一平面内线圈的ab、dc两边与直导线平行，直导线中有逐渐增大、但方向不明的电流，则()(A) 可知道线圈中的感应电流方向(B) 可知道线圈各边所受磁场力的方向(C) 可知道整个线圈所受的磁场力的方向(D) 无法判断线圈中的感应电流方向，也无法判断线圈所受磁场力的方向7、如图所示，将一个与匀强磁场垂直的正方形多匝线圈从磁场中匀速拉出的过程拉力做功的功率()(A)与线圈匝数成正比(B)与线圈的边长成正比(C)与导线的电阻率成正比(D)与导线横截面积成正比&两根光滑的金属导轨，平行放置在倾角为B的斜面上，导轨的下端接有电阻R导轨自身的电阻可忽略不计.斜面处在一匀强磁场中，磁场方向垂直斜面向上质量为m、电阻可不计的金属棒ab,在沿着斜面与棒垂直的恒力F 作用下沿导轨匀速上滑并上升h高度，如图所示.在这过程中().(A)作用于金属棒上的各力的合力所做的功等于零■ M M K | X * M K(B) 作用于金属棒上的各力的合力所做的功等于 mgh与电阻R 上发出的焦耳热之和(C) 恒力F 与安培力的合力所做的功等于零(D) 恒力F 与重力的合力所做的功等于电阻 R 上发出的焦耳热9、如图所示，一电子以初速度 v 沿金属板平行方向飞入 MN 极板间，若突然发现电子向 M 板 偏转，则可能是( )(A)电键S 闭合瞬间 (B) 电键S 由闭合到断开瞬间【「込沁 jVdi I(C) 电键S 是闭合的，变阻器滑片P 向左迅速滑动 r(D) 电键S 是闭合的，变阻器滑片P 向右迅速滑动：「10•如图4所示，磁带录音机既可用作录音，也可用作放音，其主要的部件为可匀速行进的磁带a 和绕有线圈的磁头 b ,不论是录音或放音过程， 磁带或磁隙软铁会存在磁化现 象，下面对于它们在录音、放音过程中主要工作原理的说法，正确的是 A •放音的主要原理是电磁感应，录音的主要原理是电流的磁效应B. 录音的主要原理是电磁感应，放音的主要原理是电流的磁效应C. 放音和录音的主要原理都是磁场对电流的作用 D .放音和录音的主要原理都是电磁感应11 •闭合金属线圈abed 位于水平方向匀强磁场的上方h 处，由静止开始下落，如图所示，并进入磁场，在运动过程中，线框平面始终和磁场方向垂直， 不计空气阻力，那么线框在进入磁场的过程中不可能出现 A .加速运动B .匀速运动C .减速运动D .静止状态12. 如图所示，两竖直放置的平行光滑导轨处于垂直于导轨平面的匀强磁场中，金属杆ab 可沿导轨滑动，原先 S 断开，让ab 杆由静止下滑，一段时间后13. 如图所示中，L 1和L a 是两个相同灯泡,相同，在开关S 接通的瞬间，下列说法正确的是(闭合S ,则从S 闭合开始记时，ab 杆的运动速度v 随时间t 的关系图可能是下图中的哪L 是一个自感系数相当大的线圈，其电阻值与A. 接通时L先达到最亮，断开时L后灭B. 接通时L a先达到最亮，断开时L a后灭C. 接通时L1先达到最亮，断开时匕先灭D. 接通时L a先达到最亮，断开时L a先灭14. 一直升飞机停在南半球的地磁极上空。

电磁感应一、选择题(本题共10小题，每小题4分，在每小题给出的四个选项中，有多项符合题目要求的，全部选对的得4分，选对但不全的得2分，有选错的得0分)1．(2016届郑州联考)在电磁学发展过程中，许多科学家做出了贡献．下列说法正确的是()A．安培发现了电流磁效应；法拉第发现了电磁感应现象B．麦克斯韦预言了电磁波；楞次用实验证实了电磁波的存在C．库仑提出了电场线；密立根通过油滴实验测定了元电荷的数值D．感应电流遵从楞次定律所描述的方向，这是能量守恒定律的必然结果解析：奥斯特发现了电流磁效应，法拉第发现了电磁感应现象，A选项错误；麦克斯韦预言了电磁波，赫兹用实验证实了电磁波的存在，B选项错误；法拉第提出了电场线，C选项错误；楞次定律是能量守恒定律在电磁感应现象中的具体体现，D选项正确．答案：D2．(2016届浦东新区一模)如图所示，一根条形磁铁自左向右穿过一个闭合线圈，则流过灵敏电流计的感应电流方向是()A．先向左，再向右 B．先向右，再向左C．始终向右 D．始终向左解析：条形磁铁从左向右进入螺线管的过程中，闭合线圈向左的磁通量增加，根据楞次定律可知，感应电流的磁场向右，根据安培定则可知，感应电流从右向左通过电流计．磁铁从左向右离开螺线管的过程中，闭合线圈向左的磁通量减少，根据楞次定律可知，感应电流的磁场向左，根据安培定则可知，感应电流从左向右通过电流计，A选项正确．答案：A3．(2016届温州十校联考)等腰直角三角形OPQ区域内存在匀强磁场．另有一等腰直角三角形导线框ABC以恒定的速度沿如图所示方向穿过磁场．关于线框中的感应电流，以下说法中正确的是()A．开始进入磁场时感应电流沿顺时针方向B．开始进入磁场时感应电流一定最大C．开始穿出磁场时感应电流一定最大D．开始穿出磁场时感应电流一定最小解析：导线框开始进入磁场时，根据楞次定律可知，闭合回路向下的磁通量增加，感应电流方向沿逆时针方向，A选项错误；根据导体切割磁感线可知，E＝BLv，导线框刚进入磁场时有效切割长度最大，产生的感应电动势最大，感应电流最大，B选项正确；由于不知道两个三角形边长关系，故无法判断开始穿出磁场时有效切割长度的变化情况，C、D选项错误．答案：B4．(2016届南京模拟)有7个完全相同的金属框，表面涂有绝缘层．如图所示，A是一个框，B是两个框并列捆在一起，C是两个框上下叠放捆在一起，D是两个框前后叠放捆在一起．将他们同时从同一高度由静止释放，穿过水平向里的匀强磁场，最后落到水平地面．关于金属框的运动，以下说法正确的是()A．D最先落地 B．C最后落地C．A、B、D同时落地 D．B最后落地解析：设每一个金属框的质量为m，边长为L，电阻值为R，刚刚进入磁场时的速度为v，A图中，感应电动势为E＝BLv，感应电流为I＝，安培力为F＝BIL＝，根据牛顿第二定律得，aA＝＝g－；同理，B图中，安培力为2F＝，aB＝＝g－；C图中，安培力为是F＝，aC＝＝g－； D图中，安培力为2F＝，aD＝＝g－；A、B、D三个金属框在进入磁场的过程中的加速度相等，运动的情况是完全相同的，同时落地，C选项正确．答案：C5．(多选)(2016届广东省阳江市高三期中)矩形线圈abcd，长ab＝20 cm 宽bc＝10 cm，匝数n＝200匝，线圈回路总电阻R＝5 Ω，整个线圈平面内均有垂直于线圈平面的匀强磁场穿过．若匀强磁场的磁感应强度B随时间t的变化规律如图所示，则()A．线圈回路中感应电动势随时间均匀变化B．线圈回路中产生的感应电流为0.4 AC．当t＝0.3 s时，线圈的ab边所受的安培力大小为0.016 ND．在1 min内线圈回路产生的焦耳热为48 J解析：根据法拉第电磁感应定律可知，E＝n＝n·S＝2 V，感应电动势恒定不变，A选项错误；根据欧姆定律得，I＝＝0.4 A，B选项正确；分析图象可知，t＝0.3 s时，磁感应强度B＝0.2 T，安培力为F＝nBIL＝3.2 N，C选项错误；1 min内线圈回路产生的焦耳热为Q＝I2Rt＝48 J，D选项正确．答案：BD6．(多选)(2016届赣南州三校联考)如图所示，竖直光滑导轨上端接入一定值电阻R，C1和C2是半径都为a的两圆形磁场区域，其区域内的磁场方向都垂直于导轨平面向外，区域C1中磁场的磁感强度随时间按B1＝b＋kt(k>0)变化，C2中磁场的磁感强度恒为B2，一质量为m、电阻为r、长度为L的金属杆AB穿过区域C2的圆心C2垂直地跨放在两导轨上，且与导轨接触良好，并恰能保持静止．则()A．通过金属杆的电流大小为B．通过金属杆的电流方向为从B到AC．定值电阻的阻值为R＝－rD．整个电路中产生的热功率P＝解析：金属杆处于平衡状态，mg＝B2I·2a，解得I＝，A选项错误；安培力竖直向上，根据左手定则可知，电流方向从B到A，B选项正确；根据法拉第电磁感应定律得，E＝＝·πa2＝kπa2，根据闭合电路欧姆定律得，R＝－r，C选项正确；整个电路中产生的热功率P＝IE＝，D选项正确．答案：BCD7．(2016届河北“五个一联盟”质检 )如图，闭合铜环由高处从静止开始下落，穿过一根竖直悬挂的条形磁铁，铜环的中心轴线与条形磁铁的中轴线始终保持重合．若取磁铁中心O为坐标原点，建立竖直向下为正方向的x轴，则下图中最能正确反映环中感应电流i随环心位置坐标x变化的关系图象是()解析：闭合铜环穿过磁铁的过程中，环中磁通量变化不均匀，产生的感应电流不是线性变化，A选项错误；铜环在下落过程中，下落到磁铁顶端的速度小于底端的速度，故铜环下落到磁铁顶端产生的感应电流小于底端的感应电流，C选项错误；根据楞次定律可知，圆环靠近磁体的过程中向上的磁通量最大，而离开磁体的过程中向上的磁通量减小，磁通量的变化相反，感应电流的方向相反，D选项错误，B选项正确．答案：B8.(多选)(2016届长宁区一模)如图所示，有五根完全相同的金属杆，其中四根连在一起构成正方形闭合框架，固定在绝缘水平桌面上，另一根金属杆ab搁在其上且始终接触良好．匀强磁场垂直穿过桌面，不计ab杆与框架的摩擦，当ab杆在外力F作用下匀速沿框架从最左端向最右端运动过程中()A．外力F先减小后增大B．桌面对框架的水平作用力保持不变C．ab杆的发热功率先减小后增大D．正方形框架的发热功率总是小于ab杆的发热功率解析：ab杆匀速切割磁感线，产生恒定的感应电动势，闭合框架的左右部分并联，当ab杆运动到中央位置时，外电阻最大，根据欧姆定律可知，此时感应电流最小，故感应电流先减小再增大，外力和安培力平衡，故外力先减小再增大，A选项正确；电流流过框架，框架受到安培力作用，水平作用力和安培力平衡，安培力先减小再增大，故水平作用力先减小再增大，B选项错误；ab杆的发热功率Pr＝I2r，先减小后增大，C选项正确；当ab在框架的中央时，内、外电阻相等，正方形框架的发热功率等于ab杆的发热功率，D选项错误．答案：AC9．(2016届河北联考)如图所示，在平面直角坐标系的第一象限分布着非匀强磁场，磁场方向垂直纸面向里，沿y轴方向磁场分布是不变的，沿x轴方向磁感应强度与x满足关系B＝kx，其中k是一恒定的正数，正方形线框ADCB边长为a，A处有一极小开口AE，由粗细均匀的同种规格导线制成，整个线框放在磁场中，且AD边与y轴平行，AD边与y轴距离为a，线框AE两点与一电源相连，稳定时流入线框的电流为I，关于线框受到的安培力情况，下列说法正确的是()A．整个线框受到的合力方向与BD连线垂直B．整个线框沿y轴方向所受合力为0C．整个线框在x轴方向所受合力为ka2I，沿x轴正向D．整个线框在x轴方向所受合力为ka2I，沿x轴正向解析：分析题意可知，AD边所在位置的磁感应强度B1＝ka，AD边受到的安培力大小为FAD＝B1IL＝ka2I，根据左手定则知，方向沿x轴负方向；BC边所在位置的磁感应强度B2＝2ka，BC边受到的安培力大小为FBC＝B2IL＝2ka2I，根据左手定则知，方向沿x轴正方向；沿y轴方向磁场分布是不变的，故AB和CD边受到的安培力等大反向，相互抵消，整个线框受到的合力为FBC－FAD＝ka2I，方向沿x轴正方向，B选项正确．答案：B10．(2016届本溪市二模)如图所示，灯泡A、B与固定电阻的阻值均为R，L是带铁芯的理想线圈，电源的内阻不计．开关S1、S2均闭合且电路达到稳定．已知电路中的各种元件均在安全范围之内．下列判断中正确的是()A．灯泡A中有电流通过，方向为a→bB．将S1断开的瞬间，灯泡A、B同时熄灭C．将S1断开的瞬间，通过灯泡A的电流最大值要比原来通过灯泡B的电流大D．将S2断开，电路达到稳定，灯泡A、B的亮度相同解析：理想线圈的电阻为零，电路稳定后，灯泡A被短路，没有电流流过，A选项错误；将S1断开的瞬间，线圈L发生自感现象，相当于电源，电流流过灯泡A，灯泡B被短路，B选项错误；根据自感现象的规律可知，流过L的电流是流过灯泡B与电阻R上电流之和，故通过灯泡A的电流最大值要比原来通过灯泡B的电流大，C选项正确；将S2断开，电路达到稳定，灯泡A的亮度低于灯泡B的亮度，D选项错误．答案：C第Ⅱ卷(非选择题，共60分)二、实验题(本题共1小题，共8分)11．(8分)(2016届新级模拟)某实验小组设计了如图(a)的实验电路，通过调节电源可在原线圈中产生变化的电流，用磁传感器可记录原线圈中产生的磁场B的变化情况，用电压传感器可记录副线圈中感应电动势E的变化情况，二者的变化情况可同时显示在计算机显示屏上．某次实验中得到的B-t、E-t图象如图(b)所示．(1)试观察比较这两组图象，可得出的定性结论是(请写出两个结论)：________________________________________________________________________；________________________________________________________________________.(2)该实验小组利用两组图象求出六组磁感应强度变化率和对应的感应电动势E的数据，并建立坐标系，描出的六个点如图(c)所示．请在图(c)中绘出E-的图线．(3)在该实验中，若使用的副线圈的匝数为100匝，则由图线可求得该副线圈的横截面积为________cm2.(保留3位有效数字)解析：(1)分析图(b)可知，当磁感应强度B恒定时，感应电动势E为零，而磁感应强度B均匀变化，产生恒定的感应电动势E，并且磁感应强度B的变化率越大，产生的感应电动势E 越大．(2)连线如图所示：(3)根据法拉第电磁感应定律得，E＝n＝n·S，当线圈面积S和匝数n一定时，电动势与磁场的变化率成正比，E∝.分析图象可知，E-图象的斜率大小表示匝数n与线圈横截面积S的乘积，S＝2.77(2.75～2.82)cm2.答案：(1)当磁感应强度B恒定时，感应电动势E为零，而磁感应强度B均匀变化，产生恒定的感应电动势E；磁感应强度B的变化率越大，产生的感应电动势E越大(2)见解析(3)2.77(2.75～2.82)三、计算题(本题共4小题，共52分)12．(12分)(2016届广东模拟)如图甲所示，半径为r、匝数为n的线圈，其两极分别与固定水平放置的平行金属板A、B连接，线圈处在匀强磁场中，磁场方向垂直线圈平面，磁感应强度随时间变化规律如图乙所示．在t＝0时刻，将一质量为m、带电荷量为＋q、重力不计的粒子从平行金属板中心位置由静止释放，发现在第一个周期内粒子未与金属板相撞．求：(1)平行金属板间的距离d应满足的条件；(2)在满足(1)的前提下，在T时间内粒子的最大动能为多大？解析：(1)前半个周期内，根据法拉第电磁感应定律得感应电动势U＝n＝n·πr2，金属板A、B 间产生匀强电场，场强E＝，粒子在电场力作用下，加速运动；后半个周期内，感应电动势反向，粒子减速运动，在第一个周期内粒子未与金属板相撞，则≥2×·2 解得d≥ .(2)当平行板间距刚好等于d，且粒子运动时间为时，粒子的速度达到最大，则动能也最大，根据动能定理得，q＝Ekm－0，解得，Ekm＝.答案：(1)d≥ (2)13．(14分)(2016届开封高三联考)如图1，abcd为质量M的导轨，放在光滑绝缘的水平面上，另有一根质量为m的金属棒PQ平行bc放在水平导轨上，PQ棒左边靠着绝缘固定的竖直立柱e、f，导轨处于匀强磁场中，磁场以OO′为界，左侧的磁场方向竖直向上，右侧的磁场方向水平向右，磁感应强度均为B.导轨bc段长l，其电阻为r，金属棒电阻为R，其余电阻均可不计，金属棒与导轨间的动摩擦因数μ.若在导轨上作用一个方向向左、大小恒为F的水平拉力，设导轨足够长，PQ棒始终与导轨接触．试求：(1)导轨运动的最大加速度amax；(2)流过导轨的最大感应电流Imax；(3)在如图2中定性画出回路中感应电流I随时间t变化的图象，并写出分析过程．解析：(1)导轨刚开始运动时，加速度最大，根据牛顿第二定律得，F－μmg＝Mamax，解得amax＝.(2)随着导轨速度增加，bc边切割磁感线，感应电流增大，当加速度为零时，速度最大，感应电流最大，F－BImaxl－μ(mg－BImaxl)＝0，联立解得Imax＝.(3)画出图象如下：从刚拉动开始计时，t＝0时，v＝0，I＝0；t＝t1时，a＝0，v最大，I＝Im；0～t1之间，导轨做加速度减小的加速运动，a＝0时，v保持不变，I保持不变．答案：(1)(2)(3)见解析。
