挖孔工序作业要点卡片

12纵断面示意图（台阶法一般用于Ⅳ级围岩，也可用在单线铁路隧道Ⅴ级围岩地段）三台阶七步开挖法作业要点卡片三台阶七步开挖法工序正面示意图三台阶七步开挖法工序纵断面示意图（三台阶七步开挖法施工法一般应用于黄土隧道开挖，也可用于其它Ⅳ、Ⅴ级围岩地段）超前支护超前支护2-3m 2-3m 2-3m 2-3m 3-5m15-25mCD（中隔壁）法作业要点卡片CRD(交叉中隔壁）法作业要点卡片中壁交叉（CRD）法施工工序横断面示意图双侧壁导坑法作业要点卡片双侧壁导坑开挖法适用于围岩极差且为大断面隧道喷射混凝土喷射作业要点卡片锚杆作业要点卡片中空注浆锚杆作业要点卡片砂浆锚杆作业要点卡片钢筋网作业要点卡片卡片编码：隧307 上道工序：洞身开挖下道工序：衬砌钢筋网安装作业要点卡片卡片编码：隧308 上道工序：锚杆下道工序：喷混凝土钢架作业要点卡片卡片编码：隧309 上道工序：洞身开挖下道工序：衬砌格栅钢架加工作业要点卡片卡片编码：隧310 上道工序：洞身开挖下道工序：钢架安装管棚作业要点卡片衬砌工程作业要点卡片卡片编码：隧401 上道工序：支护下道工序：隧道验收衬砌模板台车作业要点卡片卡片编码：隧402 上道工序：衬砌钢筋下道工序：衬砌混凝土台车正面图台车纵断面图衬砌混凝土作业要点卡片卡片编码：隧403 上道工序：衬砌模板台车下道工序：隧道验收卡片编码：隧404 上道工序：衬砌模板台车下道工序：混凝土浇筑卡片编码：隧405 上道工序：混凝土拌制下道工序：衬砌模板台车衬砌钢筋作业要点卡片卡片编码：隧407 上道工序：防水板下道工序：衬砌模板台车卡片编码：隧408 上道工序：防水板下道工序：衬砌钢筋安装卡片编码：隧409 上道工序：衬砌钢筋加工下道工序：衬砌模板台车明洞洞身施工作业要点卡片仰拱作业要点卡片。

桥梁工程作业要点卡片1、护筒埋设作业要点卡片2、钻机就位作业要点3、泥浆池施工作业要点卡片4、钻孔作业要点卡片5、成孔作业要点卡片6、钢筋笼制作及吊装作业要点卡片7、水下混凝土灌注作业要点8、承台基坑开挖作业要点9、桩基环切作业要点10、承台钢筋绑扎11、承台模板支立加固12、混凝土浇筑及养护作业要点13、大体积混凝土14、墩柱钢筋笼加工及安装施工作业要点卡片15、墩柱模板安装及加固16、墩柱混凝土浇筑作业要点卡片17、盖梁底模施工作业要点卡片18、盖梁钢筋加工及安装施工作业要点卡片19、盖梁混凝土浇筑、侧莫拆除及养生作业要点卡片20、垫石施工作业要点卡片21、支座安装作业要点卡片序号工序作业要点3 支座保护支座存放应避免阳光直接照射、雨雪浸淋，并保持清洁；严禁与酸、碱、油类、有机溶剂等影响支座质量的物体接触，并距热源1m 以上。

4 安全文明施工①灌浆料到现场应保护好，避免日晒雨淋。

②制备好的灌浆料及时施工完。

③多余材料应单独堆放，严禁随意倾倒。

22、桥面系施工作业要点卡片序号工序作业要点1 标高带施工标高带测量放线距离为两侧每隔5m放一个点，在圆曲线段，外侧放线点适当加密，测量误差控制在-5、+10mm之内，并在标高带两侧控制点进行打点标记，再打16锚固钢筋，记录钢筋顶面高程，挂线时根据钢筋顶面下返距离进行标记，经过校核得到的误差数据为1mm、2mm、-1mm、1mm，均满足规范要求。

2 钢筋网片铺设网片采用叠搭法搭接绑扎，纵、横向搭接长度控制在2个网格以上。

钢筋网片的安装做到横平竖直，钢筋网片的定位采用预埋在梁顶面的锚固钢筋，桥面清洗完成后进行调直，钢筋网片安装完成后对网片保护层进行了检查。

3 混凝土浇筑混凝土浇筑采用三辊轴摊铺机；左、右两侧前进系统相互独立，通过左、右侧静压轮正、反循环可实现三辊轴摊铺机的前进、后退；一侧静止、一侧转动还可以实现绕三辊轴一侧小幅度旋转；前滚轴分正、反循环转动，反循环转动可将混凝土集料向两侧摊铺，正循环作业时将混凝土集料由两侧向中间摊铺整平。

.杭州大江东产业集聚区基础设施PPP+EPC 项目现场施工质量控制卡片中电建路桥集团有限公司2016年4月.前言为全面提升大江东产业集聚区基础设施项目的现场管理和过程控制标准化工作，落实项目的质量、安全、进度管理目标，项目部结合现行工程质量验收标准、施工安全技术规程、施工技术指南及类似项目管理经验，特编制《大江东基础设施项目总包管理作业卡片》（2016年4月试行稿）。

.目录桩基钻孔工序作业要点卡片 (1)钢筋笼制作工序作业要点卡片 (3)钢筋笼安装工序作业要点卡片 (4)管道沟槽开挖工序作业要点卡片 (7)管道施工工序工序作业要点卡片 (8)闭水试验工序作业要点卡片 (11)路基清表施工作业要点卡片 (13)特殊路基施工工序作业要点卡片 (14)一般路基施工作业要点卡片 (15)路基材料控制 (16)桥涵台背路基回填施工工序作业要点卡片.. 19.桩基钻孔工序作业要点卡片卡片编码：桥101 上道工序：技术交底下道工序：钢筋笼制作.钢筋笼制作工序作业要点卡片卡片编码：桥102 上道工序：桩基钻孔.下道工序：钢筋笼安装钢筋笼安装工序作业要点卡片卡片编码：桥103 上道工序：钢筋笼制作下道工序：水下混凝土浇筑.水下混凝土浇筑工序作业要点卡片卡片编码：桥104 上道工序：钢筋笼安装下道工序：桩基检测管道沟槽开挖工序作业要点卡片卡片编码：水101 上道工序：技术交底下道工序：管道施工管道施工工序工序作业要点卡片卡片编码：水102 上道工序：管道沟槽开挖下道工序：检查井施工.检查井施工工序作业要点卡片卡片编码：水103 上道工序：管道施工.下道工序：管道沟槽回填.闭水试验工序作业要点卡片卡片编码：水104 上道工序：检查井施工下道工序：管道沟槽回填.管道沟槽回填工序作业要点卡片卡片编码：水105 上道工序：闭水试验下道工序：路基施工路基清表施工作业要点卡片卡片编码：路101 上道工序：设计交桩序号工序作业控制要点1 清表深度新建路基，施工前需先清除表土，清表厚度按50cm计，当路基填筑高度（人行道外边缘与原地面高差）≤（路面厚度+80cm）时，应下挖至路床底面以下50cm。

土方开挖工序施工作业要点卡片卡片编码：房001
序号工
序
作业控制要点
1准
备
（1）复核建筑物位置的标准轴线桩、水平桩及灰线尺寸。

（2）根据地质资料和地下水位影响，确定基坑开挖的围护方案。

（3）确定弃土位置，运土路线。

（4）确定地下光电缆走向及障碍物排查工作。

2 地
表
清
理
凡工程范围内的表层杂草、块石、杂物、腐殖土、树根等均应清除干净，平整压实，清理厚度不得小于0.3m，清除出来的废渣不得随地弃置，采用自卸汽车外运至弃料场。

3 坡
度
确
定
本工程开挖坡度按设计要求，若在施工中仍不能确保稳定，则跟项目部联系，与设计沟通更改开挖方案。

4 分
层
开
挖
开挖应合理确定开挖顺序、路线及开挖深度。

本工程采用挖掘机配合堆土机进行开挖，土方开挖宜从上到下分层分段依次进行。

随时作成一定坡势，以利泄水。

在开挖过程中，应随时检查边坡的状态。

开挖基坑，不得挖至设计标高以下，如不能准确地挖至设计基底标高时，可在设计标高以上暂留一层土不挖，以便在抄平后，由人工挖出。

暂留土层挖土机用反铲挖土时，为50cm左右为宜。

5 人
工
清
底
为减少对地基土的扰动，机械挖土应在基底标高以上保留 200~300mm左右，以后用人工挖平清底；如人工挖土后不能立即修筑基础或铺设管道时，也应保留150mm厚的土层暂时不挖。

所有预留厚度应在基础施工前用人工挖除。

6 示
范
图
片
土方开挖工程工艺流程图
制卡： 复核：
审核：。

高铁隧道工程施工作业要点示范卡片编制说明高速铁路隧道工程施工作业要点卡片以高速铁路隧道施工规范和质量验收标准等为基础，按技术层、作业层两个层次，以简洁的语言对隧道施工中关键工序的操作要点进行编制，主要内容涉及：洞口工程、洞身开挖、支护、衬砌、防排水等，共编制40张。

使用本卡片过程中，各单位可结合具体项目工程实际及特点，编制更为详细、切合工程实际的工序作业卡片，指导作业班组人员施工。

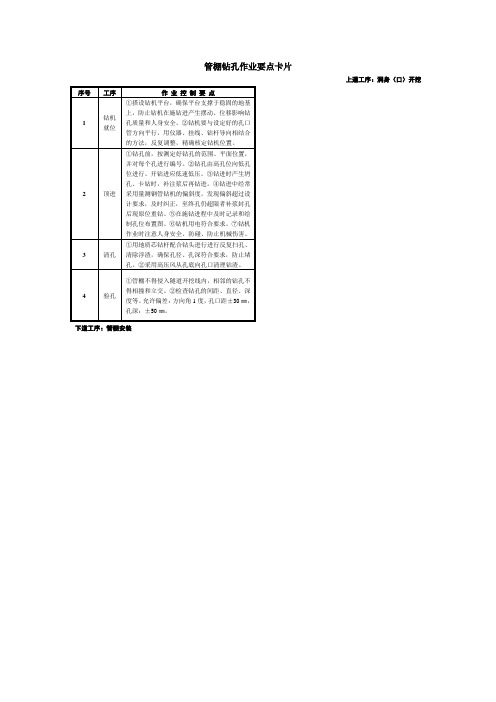

编制人员：李兴春杨鲜明陈春华姜文涛目次一、洞口工程洞口开挖作业要点卡片(隧101) (1)明洞施工作业要点卡片(隧102) (2)洞门施工作业要点卡片(隧103) (4)二、洞身开挖全断面法作业要点卡片(隧201) (5)爆破钻孔作业要点卡片(隧202) (6)爆破装药作业要点卡片(隧203) (7)爆破起爆作业要点卡片(隧204) (8)台阶法作业要点卡片(隧205) (9)三台阶七步开挖法作业要点卡片(隧206) (11)双侧壁导坑法作业要点卡片(隧207) (13)装碴出碴作业要点卡片(隧208) (15)监控量测作业要点卡片(隧209) (16)爆破器材管理作业要点卡片(隧210) (18)三、支护喷射混凝土作业要点卡片(隧301) (19)喷射混凝土拌制作业要点卡片(隧302) (20)喷射混凝土喷射作业要点卡片(隧303) (21)锚杆作业要点卡片(隧304) (22)中空注浆锚杆作业要点卡片(隧305) (23)砂浆锚杆作业要点卡片(隧306) (24)钢筋网作业要点卡片(隧307) (25)钢筋网安装作业要点卡片(隧308) (26)钢架作业要点卡片(隧309) (27)格栅钢架加工作业要点卡片(隧310) (28)管棚作业要点卡片(隧311) (29)管棚钻孔作业要点卡片(隧312) (30)管棚安装作业要点卡片(隧313) (31)管棚注浆作业要点卡片(隧314) (32)超前小导管作业要点卡片(隧315) (33)超前预注浆作业要点卡片(隧316) (34)四、衬砌衬砌作业要点卡片(隧401) (35)衬砌模板台车作业要点卡片(隧402) (36)衬砌混凝土作业要点卡片(隧403) (38)衬砌混凝土拌制作业要点卡片(隧404) (39)衬砌混凝土振捣作业要点卡片(隧405) (40)衬砌混凝土（客专）作业要点卡片(隧406) (41)衬砌钢筋作业要点卡片(隧407) (42)衬砌钢筋加工作业要点卡片(隧408) (43)衬砌钢筋安装作业要点卡片(隧409) (44)五、防排水防排水作业要点卡片(隧501) (45)防水板作业要点卡片(隧502) (46)洞口开挖作业要点卡片下道工序：明洞施工明洞作业要点卡片下道工序：洞身开挖洞门施工作业要点卡片下道工序：洞身开挖洞身开挖全断面法作业要点卡片卡片编码：隧201 上道工序：洞口开挖下道工序：支护爆破钻孔作业要点卡片爆破装药作业要点卡片下道工序：连线起爆爆破起爆作业要点卡片下道工序：装碴出碴台阶法作业要点卡片下道工序：衬砌12纵断面示意图 横断面示意图 台阶法用在Ⅱ、Ⅲ级围岩地段三台阶七步开挖法作业要点卡片下道工序：衬砌施工工序正面示意图≥1.0m 超前422～3m 2～3m 3图一 三台阶七步开挖法工序正面示意图 施工工序纵断面示意图图图二 三台阶七步开挖法工序纵断面示意图三台阶七步开挖法一般适用于黄土地区隧道施工，也可用于其它Ⅲ～Ⅳ级围岩地段。

深基坑开挖及支护施工作业要点卡片乌市轨道交通1号线工程11标段项目经理部上道工序：围护桩及冠梁施工下道工序：主体结构垫层施工基坑开挖检验标准序号 工序 作业控制要点1开挖原则“分段分层、由上而下、先撑后挖、严禁超挖”的原则，每层土开挖时先挖中间,后挖两边。

2开挖及出土方法1、基坑开挖施工过程中严格遵循“由上而下、纵向分段、竖向分层、先架设支撑”的方法开挖。

2、挖时纵向刷坡，随挖随刷坡，刷坡坡度控制在1:1以内。

3、基坑底以上30cm 采用人工突击开挖，严格控制最后一次开挖，严禁超挖。

4、开挖桩间土过程中严禁用挖掘机直接开挖，采用人工配合机械进行开挖，以防止桩间超挖。

3基坑支护1、基坑开挖中将充分利用“时空效应”，钢支撑的安装和预应力的施加控制在16小时以内。

2、基坑每开挖一段进行挂网喷射混凝土，对挂好网片的桩间喷射混凝土时先将低洼处大致喷平，再自下而上顺序分层、往复喷射作为封闭找平层。

3、为使回弹率减少到最低限度,喷头与受喷面应保持垂直, 受喷面被钢筋网覆盖时，可将喷嘴稍加偏斜，但不宜小于70度。

4、喷头与作业面间距宜为0.8～1.0m 。

4挖掘机作业要求1、机械司机必须持证上岗。

2、机械开挖过程中要有专人指挥开挖。

3、机械开挖过程中严禁触碰钢支撑，以免引起支撑变形或坠落。

5质 量记 录地基验槽记录；序号项目允许偏差检验频率 检验方法范围点数1 轴线位置 ±5mm 纵横轴线 4 全站仪测量 2长、宽不小于设计值 整个基坑 8全站仪测量 3 基底标高 +10mm ，-20mm每一基底分段5水准仪测量，每5m 长为一分段SBS防水卷材施工工序作业要点卡片乌市轨道交通1号线工程11标段项目经理部上道工序：垫层及桩间喷砼施工序号工序作业控制要点1 基层清理清除表面杂物、油污、砂子，凸出表面的石子、砂浆疙瘩等应清理干净，清扫工作必须在施工中随时进行。

2 侧墙找平水泥砂浆找平层采用1:2.5的水泥砂浆，厚度不小于2cm。
