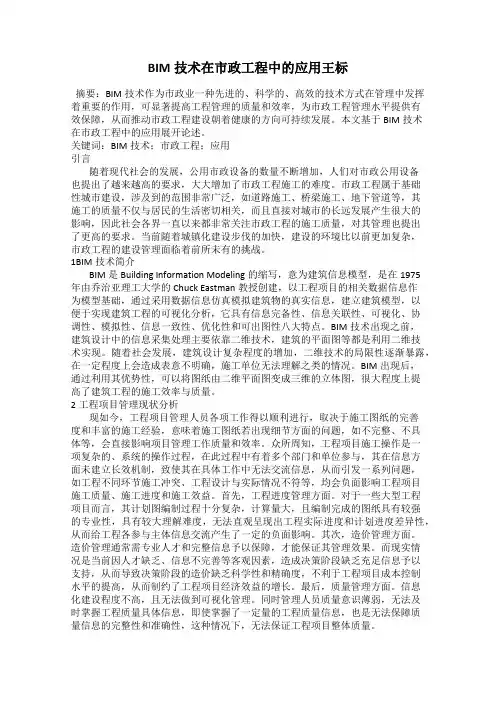

BIM技术在市政工程中的应用王标摘要：BIM技术作为市政业一种先进的、科学的、高效的技术方式在管理中发挥着重要的作用，可显著提高工程管理的质量和效率，为市政工程管理水平提供有效保障，从而推动市政工程建设朝着健康的方向可持续发展。

本文基于BIM技术在市政工程中的应用展开论述。

关键词：BIM技术；市政工程；应用引言随着现代社会的发展，公用市政设备的数量不断增加，人们对市政公用设备也提出了越来越高的要求，大大增加了市政工程施工的难度。

市政工程属于基础性城市建设，涉及到的范围非常广泛，如道路施工、桥梁施工、地下管道等，其施工的质量不仅与居民的生活密切相关，而且直接对城市的长远发展产生很大的影响，因此社会各界一直以来都非常关注市政工程的施工质量，对其管理也提出了更高的要求。

当前随着城镇化建设步伐的加快，建设的环境比以前更加复杂，市政工程的建设管理面临着前所未有的挑战。

1BIM技术简介BIM是Building Information Modeling的缩写，意为建筑信息模型，是在1975年由乔治亚理工大学的Chuck Eastman教授创建，以工程项目的相关数据信息作为模型基础，通过采用数据信息仿真模拟建筑物的真实信息，建立建筑模型，以便于实现建筑工程的可视化分析，它具有信息完备性、信息关联性、可视化、协调性、模拟性、信息一致性、优化性和可出图性八大特点。

BIM技术出现之前，建筑设计中的信息采集处理主要依靠二维技术，建筑的平面图等都是利用二维技术实现。

随着社会发展，建筑设计复杂程度的增加，二维技术的局限性逐渐暴露，在一定程度上会造成表意不明确，施工单位无法理解之类的情况。

BIM出现后，通过利用其优势性，可以将图纸由二维平面图变成三维的立体图，很大程度上提高了建筑工程的施工效率与质量。

2工程项目管理现状分析现如今，工程项目管理人员各项工作得以顺利进行，取决于施工图纸的完善度和丰富的施工经验，意味着施工图纸若出现细节方面的问题，如不完整、不具体等，会直接影响项目管理工作质量和效率。

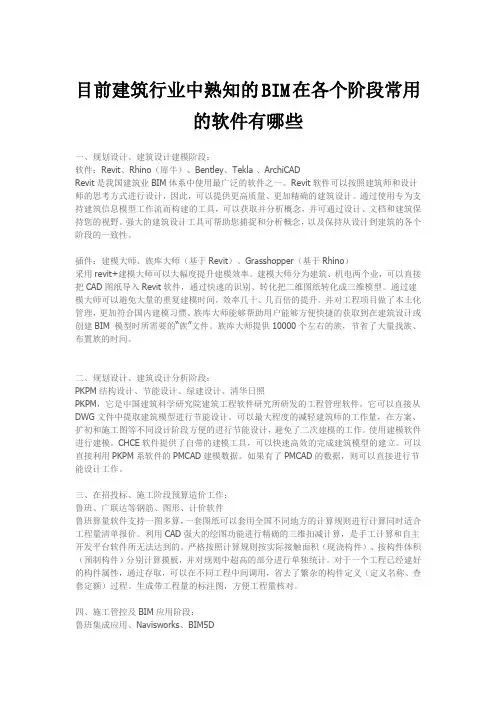

目前建筑行业中熟知的BIM在各个阶段常用的软件有哪些一、规划设计、建筑设计建模阶段：软件：Revit、Rhino（犀牛）、Bentley、Tekla 、ArchiCADRevit是我国建筑业BIM体系中使用最广泛的软件之一。

Revit软件可以按照建筑师和设计师的思考方式进行设计，因此，可以提供更高质量、更加精确的建筑设计。

通过使用专为支持建筑信息模型工作流而构建的工具，可以获取并分析概念，并可通过设计、文档和建筑保持您的视野。

强大的建筑设计工具可帮助您捕捉和分析概念，以及保持从设计到建筑的各个阶段的一致性。

插件：建模大师、族库大师（基于Revit）、Grasshopper（基于Rhino）采用revit+建模大师可以大幅度提升建模效率。

建模大师分为建筑、机电两个业，可以直接把CAD图纸导入Revit软件，通过快速的识别、转化把二维图纸转化成三维模型。

通过建模大师可以避免大量的重复建模时间，效率几十、几百倍的提升。

并对工程项目做了本土化管理，更加符合国内建模习惯。

族库大师能够帮助用户能够方便快捷的获取到在建筑设计或创建BIM 模型时所需要的“族”文件。

族库大师提供10000个左右的族，节省了大量找族、布置族的时间。

二、规划设计、建筑设计分析阶段：PKPM结构设计、节能设计、绿建设计、清华日照PKPM，它是中国建筑科学研究院建筑工程软件研究所研发的工程管理软件，它可以直接从DWG文件中提取建筑模型进行节能设计。

可以最大程度的减轻建筑师的工作量，在方案、扩初和施工图等不同设计阶段方便的进行节能设计，避免了二次建模的工作。

使用建模软件进行建模。

CHCE软件提供了自带的建模工具，可以快速高效的完成建筑模型的建立。

可以直接利用PKPM系软件的PMCAD建模数据。

如果有了PMCAD的数据，则可以直接进行节能设计工作。

三、在招投标、施工阶段预算造价工作：鲁班、广联达等钢筋、图形、计价软件鲁班算量软件支持一图多算，一套图纸可以套用全国不同地方的计算规则进行计算同时适合工程量清单报价。

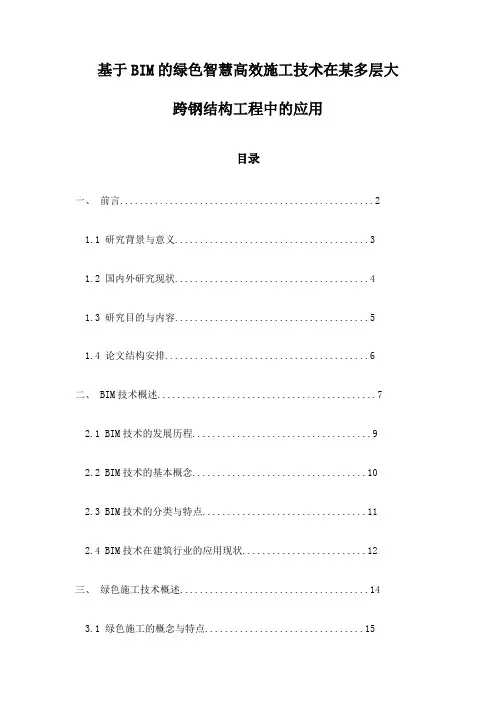

基于BIM的绿色智慧高效施工技术在某多层大跨钢结构工程中的应用目录一、前言 (2)1.1 研究背景与意义 (3)1.2 国内外研究现状 (4)1.3 研究目的与内容 (5)1.4 论文结构安排 (6)二、 BIM技术概述 (7)2.1 BIM技术的发展历程 (9)2.2 BIM技术的基本概念 (10)2.3 BIM技术的分类与特点 (11)2.4 BIM技术在建筑行业的应用现状 (12)三、绿色施工技术概述 (14)3.1 绿色施工的概念与特点 (15)3.2 绿色施工的技术体系 (15)3.3 绿色施工的管理方法 (17)3.4 绿色施工的评价标准 (18)四、智慧施工技术概述 (19)4.1 智慧施工的概念与特点 (20)4.2 智慧施工的技术体系 (21)4.3 智慧施工的管理方法 (23)4.4 智慧施工的评价标准 (24)五、基于BIM的绿色智慧高效施工技术在某多层大跨钢结构工程中的应用研究255.1 项目概况与BIM技术应用需求分析 (27)5.2 BIM技术支持下的绿色施工技术研究与应用 (28)5.3 BIM技术支持下的智慧施工技术研究与应用 (29)5.4 BIM技术支持下的绿色智慧高效施工管理研究与应用 (31)5.5 案例分析与总结 (32)六、结论与展望 (34)6.1 主要研究成果总结 (35)6.2 存在问题与不足分析 (36)6.3 进一步研究方向与建议 (37)6.4 对未来建筑行业的启示与借鉴意义 (38)一、前言BIM技术以其三维可视化、信息共享、协同工作等优势，为工程建设领域带来了革命性的变革。

通过BIM模型，工程师可以更加直观地了解工程的结构和性能，优化设计方案；施工人员可以更加精准地进行施工模拟，提高施工效率和质量；而管理人员则可以通过BIM模型进行项目管理和决策支持。

绿色智慧高效施工技术是在BIM技术的基础上，结合先进的施工管理理念和技术手段，实现施工过程的绿色化、智能化和高效化。

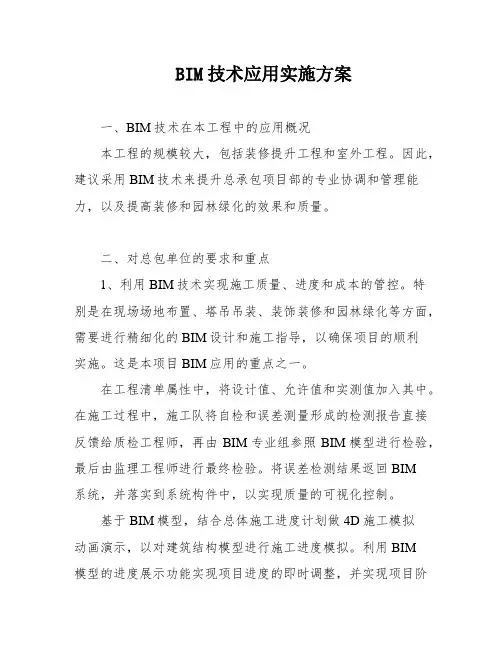

BIM技术应用实施方案一、BIM技术在本工程中的应用概况本工程的规模较大，包括装修提升工程和室外工程。

因此，建议采用BIM技术来提升总承包项目部的专业协调和管理能力，以及提高装修和园林绿化的效果和质量。

二、对总包单位的要求和重点1、利用BIM技术实现施工质量、进度和成本的管控。

特别是在现场场地布置、塔吊吊装、装饰装修和园林绿化等方面，需要进行精细化的BIM设计和施工指导，以确保项目的顺利实施。

这是本项目BIM应用的重点之一。

在工程清单属性中，将设计值、允许值和实测值加入其中。

在施工过程中，施工队将自检和误差测量形成的检测报告直接反馈给质检工程师，再由BIM专业组参照BIM模型进行检验，最后由监理工程师进行最终检验。

将误差检测结果返回BIM系统，并落实到系统构件中，以实现质量的可视化控制。

基于BIM模型，结合总体施工进度计划做4D施工模拟动画演示，以对建筑结构模型进行施工进度模拟。

利用BIM模型的进度展示功能实现项目进度的即时调整，并实现项目阶段工程量统计的实时更新，以保证整个项目人力、物力等资源的即时调整实现最优化调配，最终实现项目工期的控制节约。

基于BIM模型，进行重要施工难点的施工精度和质量控制，例如如何控制高层建筑变形，并及时采取相应补偿措施。

应用三维激光扫描的点云文件与BIM模型进行比对，以控制施工误差和结构变形，确保施工质量的控制。

2、BIM模型在信息分析管理及运营维护阶段的应用基于BIM模型，应用基于广域网的工程管理5D协同平台，以确保设备材料的BIM信息添加和管理及时有效地传递。

搜集施工过程文档的信息化管理及BIM产品信息，建立本项目的BIM产品标准库，为本项目的后期运维提供扎实的数据基础，也为未来其他项目的BIM应用奠定基石。

在施工管理过程中，切实落实BIM竣工模型的维护更新，收集整理工程相关的信息，将工程信息与BIM模型有机的整合一起，并制定相关信息的分类规则，以达到应用BIM模型实现设施维修定时提醒，信息的查询检索统计等后期运营维护阶段的各项信息应用。

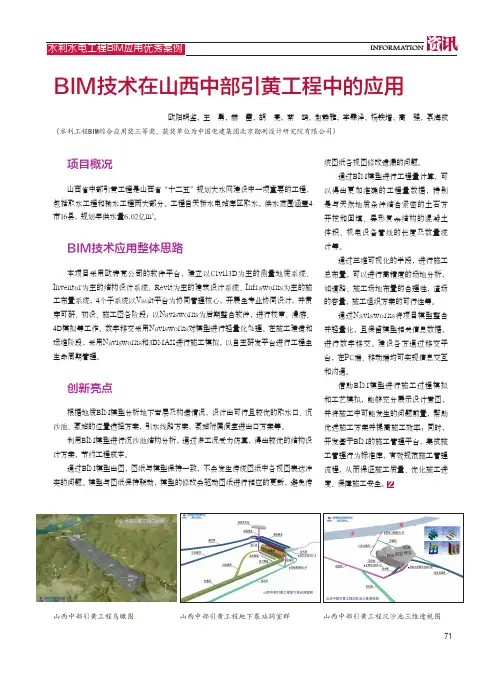

71项目概况山西省中部引黄工程是山西省“十二五”规划大水网建设中一项重要的工程，包括取水工程和输水工程两大部分。

工程自天桥水电站库区取水，供水范围涵盖4市16县，规划年供水量6.02亿m 3。

BIM技术应用整体思路本项目采用欧特克公司的软件平台，建立以Civil3D为主的测量地质系统、Inventor为主的结构设计系统、Revit为主的建筑设计系统、Infraworks为主的施工布置系统，4个子系统以Vault平台为协同管理核心，开展全专业协同设计，并贯穿可研、初设、施工图各阶段；以Navisworks为后期整合软件，进行校审、漫游、4D模拟等工作。

数字移交采用Navisworks对模型进行轻量化处理。

在施工建造和运维阶段，采用Navisworks和3DMAX进行施工模拟，以自主研发平台进行工程全生命周期管理。

创新亮点根据地质BIM模型分析地下岩层及构造情况，设计出可行且较优的取水口、沉沙池、泵站的位置选择方案，引水线路方案，泵站附属洞室进出口方案等。

利用BIM模型进行沉沙池结构分析，通过多工况受力仿真，得出较优的结构设计方案，节约工程成本。

通过BIM模型出图，图纸与模型保持一致，不会发生传统图纸中各视图表达冲突的问题。

模型与图纸保持联动，模型的修改会驱动图纸进行相应的更新，避免传BIM技术在山西中部引黄工程中的应用欧阳明鉴，王 勇，赫 雷，胡 亮，蔡 鸥，赵静雅，李霖泽，杨铁增，高 强，聂海成（水利工程BIM综合应用奖三等奖，获奖单位为中国电建集团北京勘测设计研究院有限公司）统图纸各视图修改遗漏的问题。

通过BIM模型进行工程量计算，可以得出更加准确的工程量数据，特别是与天然地质条件结合紧密的土石方开挖和回填、异形复杂结构的混凝土体积、机电设备管线的长度及数量统计等。

通过三维可视化的手段，进行施工总布置，可以进行高精度的场地分析，如道路、施工场地布置的合理性，渣场的容量，施工组织方案的可行性等。

BIM 2.0的技术进步蓝色星球当我们带着“国内市场流行的BIM软件，在完成参数化设计和建模之后的应用是：三维浏览、碰撞检测、管线综合、虚拟建造、设备安装、算量造价、出施工图等，还能干什么？”的疑问，自然地引出了“拓宽BIM应用范围、提升BIM应用价值”的出路何在？BIM2.0是释疑解惑的必然选择。

BIM2.0阶段的特征是：以“应用为主、建模为辅”，提供了BIM模型系统性应用、技术与管理结合应用，以及项目全生命期的应用。

蓝色星球BIM平台的推出，极大地拓展了BIM的应用范围、丰富了BIM的应用方法、推动了BIM的应用深化、引领了BIM的技术进步，开启了BIM2.0时代。

目前，蓝色星球BIM平台已经完成了一系列高端项目的经典案例；完成了蓝色星球BIM平台在天河建筑云的部署运行；承担了市政府三维审批平台项目开发。

蓝色星球BIM平台应用解决方案在实践中不断得到完善；两款“基于BIM的工程项目协同管理平台和基于BIM的资产与设施运维管理平台”产品即将正式发布。

一、核心技术从总体上，蓝色星球BIM平台的核心技术体现在以下十个方面：1.BIM与GIS之间无缝与信息无损的结合；2.支持国际标准IFC和市场上主流的BIM数据格式；3.实现BIM平台＋5D数据库的建筑全生命周期应用解决方案；4.支持网络环境C/S、B/S和云服务的运行；5.具有物联网、视频监控、智能控制等异构系统的集成能力和接口；6.面向多个BIM项目提供应用能力；7.支持个性化的应用功能模块订制开发；8.支持BIM的大数据三维快速浏览；9.支持移动终端iPad,智能手机的应用；10.可持续的扩展能力。

部分具体的应用场景如下：◆设备信息查询在应用中，标有“设备名称和设备编码信息”的电子设备台卡跟随鼠标显示，当鼠标停留在某个BIM构件时，即刻显示“设备名称和设备编码信息”，需要了解跟多的信息时点击该构件，在右边弹出信息框，显示全部属性信息。

◆二维码应用技术通过二维码的应用，将实物与BIM构件和所有关联信息之间实现了联动和关联查询，直接提高了信息查询检索的效率，用于设备运维和材料管理。
