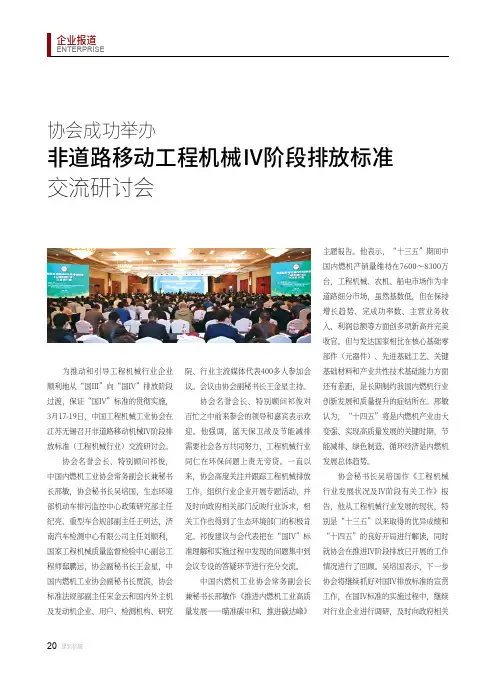

建筑机械20企业报道ENTERPRISE为推动和引导工程机械行业企业顺利地从“国Ⅲ”向“国Ⅳ”排放阶段过渡，保证“国Ⅳ”标准的贯彻实施，3月17-19日，中国工程机械工业协会在江苏无锡召开非道路移动机械Ⅳ阶段排放标准（工程机械行业）交流研讨会。
协会名誉会长、特别顾问祁俊，中国内燃机工业协会常务副会长兼秘书长邢敏，协会秘书长吴培国，生态环境部机动车排污监控中心政策研究部主任纪亮、重型车合规部副主任王明达，济南汽车检测中心有限公司主任刘顺利，国家工程机械质量监督检验中心副总工程师邸鹏远，协会副秘书长王金星，中国内燃机工业协会副秘书长贾滨，协会标准法规部副主任宋金云和国内外主机及发动机企业、用户、检测机构、研究院、行业主流媒体代表400多人参加会议。
会议由协会副秘书长王金星主持。
协会名誉会长、特别顾问祁俊对百忙之中前来参会的领导和嘉宾表示欢迎。
他强调，蓝天保卫战及节能减排需要社会各方共同努力，工程机械行业同仁在环保问题上责无旁贷。
一直以来，协会高度关注并跟踪工程机械排放工作，组织行业企业开展专题活动，并及时向政府相关部门反映行业诉求，相关工作也得到了生态环境部门的积极肯定。
祁俊建议与会代表把在“国Ⅳ”标准理解和实施过程中发现的问题集中到会议专设的答疑环节进行充分交流。
中国内燃机工业协会常务副会长兼秘书长邢敏作《推进内燃机工业高质量发展⸺瞄准碳中和、推进碳达峰》主题报告。
他表示，“十三五”期间中国内燃机产销量维持在7600～8300万台，工程机械、农机、船电市场作为非道路细分市场，虽然基数低，但在保持增长趋势、完成功率数、主营业务收入、利润总额等方面创多项新高并完美收官。
但与发达国家相比在核心基础零部件（元器件）、先进基础工艺、关键基础材料和产业共性技术基础能力方面还有差距，是长期制约我国内燃机行业创新发展和质量提升的症结所在。
邢敏认为，“十四五”将是内燃机产业由大变强、实现高质量发展的关键时期，节能减排、绿色制造、循环经济是内燃机发展总体趋势。

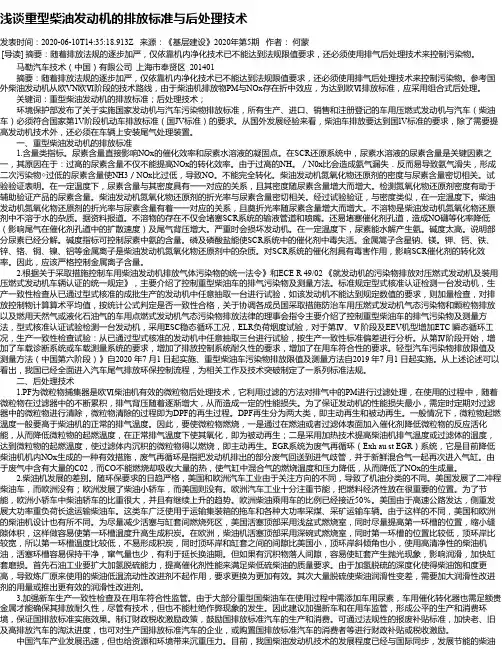

浅谈重型柴油发动机的排放标准与后处理技术发表时间：2020-06-10T14:35:18.913Z 来源：《基层建设》2020年第5期作者：何蒙[导读] 摘要：随着排放法规的逐步加严，仅依靠机内净化技术已不能达到法规限值要求，还必须使用排气后处理技术来控制污染物。
马勒汽车技术（中国）有限公司上海市奉贤区 201401摘要：随着排放法规的逐步加严，仅依靠机内净化技术已不能达到法规限值要求，还必须使用排气后处理技术来控制污染物。
参考国外柴油发动机从欧VN欧Ⅵ阶段的技术路线，由于柴油机排放物PM与NOx存在折中效应，为达到欧Ⅵ排放标准，应采用组合式后处理。
关键词：重型柴油发动机的排放标准；后处理技术；环境保护部发布了关于实施国家发动机与汽车污染物排放标准，所有生产、进口、销售和注册登记的车用压燃式发动机与汽车（柴油车）必须符合国家第1V阶段机动车排放标准（国JV标准）的要求。
从国外发展经验来看，柴油车排放要达到国lV标准的要求，除了需要提高发动机技术外，还必须在车辆上安装尾气处理装置。
一、重型柴油发动机的排放标准1.含量类指标。
尿素含量直接影响NOx的催化效率和尿素水溶液的凝固点。
在SCR还原系统中，尿素水溶液的尿素含量是关键因素之一，其原因在于：过高的尿素含量不仅不能提高NOx的转化效率。
由于过高的NH。
／N0x比会造成氨气漏失．反而易导致氨气滑失，形成二次污染物◇过低的尿素含量使NH3／NOx比过低，导致NO。
不能完全转化。
柴油发动机氮氧化物还原剂的密度与尿素含量密切相关。
试验验证表明。
在一定温度下，尿素含量与其密度具有一一对应的关系，且其密度随尿素含量增大而增大。
检测氮氧化物还原剂密度有助于辅助验证产品的尿素含量。
柴油发动机氮氧化物还原剂的折光率与尿素含量密切相关。
经过试验验证，与密度类似，在一定温度下。
柴油发动机氮氧化物还原剂的折光率与尿素含量有着一一对应的关系，且奠折光率随尿素含量增大而增大。
解析重型汽车、发动机污染物排放限值及测量方法（中国Ⅲ、
Ⅳ、Ⅴ阶段）标准
解析重型汽车、发动机污染物排放限值及测量方法(中国Ⅲ、Ⅳ、Ⅴ阶段)标准
为了严格控制汽车污染物CO、HC、NOx和PM等的排放,我国于2001年4月16日起实施相当于欧Ⅰ、欧Ⅱ法规的GB 17691-2001<车用压燃式发动机排气污染物排放限值及测量方法>(简称旧标准),今年4月,我国又发布了相当于欧Ⅲ、欧Ⅳ法规的GB 17691-2005<车用压燃式、气体燃料点燃式发动机与汽车排气污染物排放限值及测量方法(中国Ⅲ、Ⅳ、Ⅴ阶段)>(简称新标准),标志着我国汽车污染物排放控制达到了更高水平.
作者：车胜新 Che Shengxin 作者单位：淄博汽车制造厂刊名：机械工业标准化与质量英文刊名：MACHINERY INDUSTRY STANDARDIZATION & QUALITY 年，卷(期)：2005 ""(12) 分类号：F4 关键词：。
柴油机国四排放标准
柴油机国四排放标准是指柴油机车辆在运行时产生的废气排放需要符合国家规定的标准，以保护环境、减少空气污染。
国家对柴油机国四排放标准进行了严格的规定和监督，以确保车辆在使用过程中排放的废气符合环保要求。
首先，柴油机国四排放标准要求控制氮氧化物（NOx）的排放。
NOx是一种主要的大气污染物，对环境和人体健康都会造成严重影响。
因此，国家对柴油机车辆的NOx排放进行了严格的限制，要求车辆在运行时尽量减少NOx的排放，以降低空气污染的程度。
其次，柴油机国四排放标准还要求控制颗粒物（PM）的排放。
颗粒物是一种细小的固体颗粒，也是空气污染的主要成分之一。
国家对柴油机车辆的PM排放进行了严格的监管，要求车辆在运行时尽量减少PM的排放，以改善空气质量，保护环境。
此外，柴油机国四排放标准还要求控制碳氢化合物（HC）和一氧化碳（CO）的排放。
这两种废气排放物也是空气污染的主要成分，对环境和人体健康都会造成危害。
国家对柴油机车辆的HC和CO排放进行了严格的限制，要求车辆在运行时尽量减少这两种废气的排放，以减少空气污染的程度。
总的来说，柴油机国四排放标准是为了保护环境、减少空气污染而设立的，对柴油机车辆的废气排放进行了严格的规定和监督。
只有车辆在运行时符合国家规定的排放标准，才能保证空气质量得到改善，环境得到保护。
因此，我们要认真遵守柴油机国四排放标准，减少废气排放，共同保护我们的环境，让我们的生活更加美好。

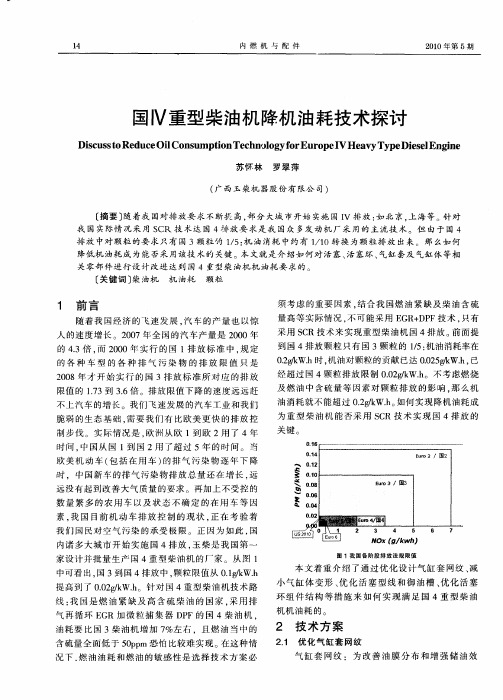

四大汽车集团下属中重型柴油机企业国Ⅳ排放达标控制策略对比分析为应对排放升级，国内商用车及发动机企业均未雨绸缪，加快推出满足国Ⅳ标准的产品。
与2008年的两条一、中国重汽集团有限公司中国重汽的发动机事业由济南动力有限公司（济南动力）和杭州发动机有限公司（杭发）组成。
2009年7月15日，中国重汽(香港)有限公司与全球卡车技术领先的工业集团德国曼（MAN）公司在技术和资中国重汽发动机的后续规划如下：以MAN项目为主线，加快产品结构的调整升级，加速开发生产具有国际先中国重汽部分6缸国Ⅳ发动机供油系统型式和排放控制技术路线二、第一汽车集团公司一汽集团的中重型柴油发动机事业由一汽解放无锡柴油机厂（锡柴）和道依茨一汽大连柴油机公司（大柴）锡柴国Ⅳ中重型发动机的技术路线主要采用SCR和EGR+DOC+POC；大柴国Ⅳ中重型发动机的技术路线主要采用一汽锡柴部分6缸国Ⅳ发动机供油系统型式和排放控制技术路线一汽大柴部分6缸国Ⅳ发动机供油系统型式和排放控制技术路线三、上海汽车工业(集团)总公司上汽集团的中重型柴油发动机事业由上海日野发动机公司、上海柴油机股份公司和上汽菲亚特红岩动力总1、上海日野发动机公司上海日野国Ⅳ发动机采用EGR+与SCR并举的技术路线。
日本日野公司在EGR技术的应用方面已经非常成熟上海日野部分6缸国Ⅳ发动机供油系统型式和排放控制技术路线2、上海柴油机股份公司上柴股份早年是我国柴油机生产的摇篮，如今已发展成为国家特大型专业柴油机设计制造商，其拥有的D1上柴股份2010年1月4日公告，公司满足国IV排放要求的12L发动机项目获上海市财政补助3619万元，并上柴国Ⅳ发动机的技术路线以采用SCR为主，SC8DT系列将采用EGR+DOC。
上柴股份部分6缸国Ⅳ发动机供油系统型式和排放控制技术路线3、上汽菲亚特红岩动力总成有限公司上汽菲亚特红岩动力总成有限公司柴油发动机Cursor9与NEF6两款国IV重型发动机均采用SCR技术路线，与CURSOR9可应用于重型卡车、客车、工程机械、农用机械以及发电机组。

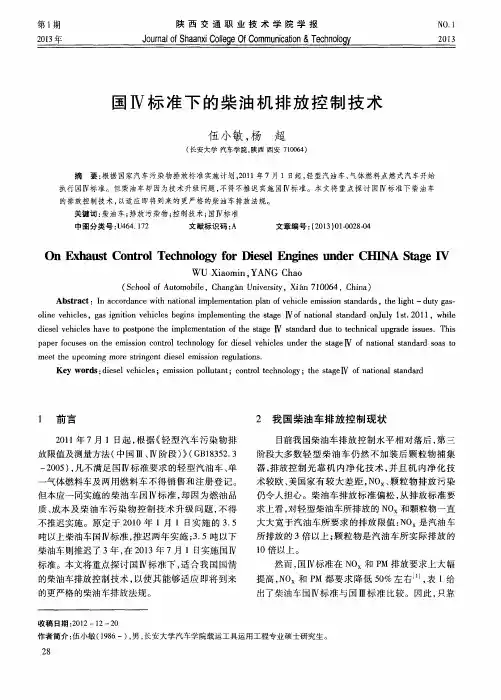

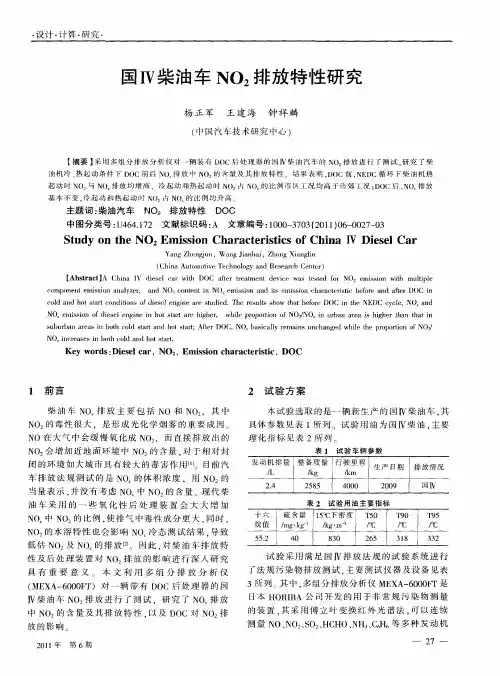

有关国Ⅳ重型车用柴油机排放测试的讨论中国大陆的国Ⅳ柴油机已处于起步阶段。
未雨绸缪，予先对国Ⅳ柴
油机排放测试中可能出现的问题，梳理思考，提出对策，无疑会对
行将面临和必须解决的课题带来裨益。
现仅就可以予见的与国Ⅳ排
放测试有关问题讨论如下。
排放控制装置的耐久试验
从国Ⅳ开始，另行增加了针对柴油机排放控制装置（SCR、EGR+DPF）的耐久考核。
试验可在试验台架上完成，也可用汽车道路试验或实
际使用里程数替代。
若在台架上耐久，需经历600-800小时循环工况考核，每循环由27个工况，历时5小时组成。
车载诊断系统OBD的模拟试验
欧盟于2005年10月1日开始在重型汽车上安装OBD-Ⅰ诊断系统，该系统储存了大量柴油机排放控制元件的故障代码。
一旦某些元件出现故障，导致排放控制能力下降时，传感器和诊断程序将该元件的故障码读出，进而提示驾驶员，需按指示的故障部位和性质予以处理。
欧盟已于2008年10月1日在欧Ⅴ车上安装了具有排放监测功能的OBD-Ⅱ。
我国国Ⅳ重型车上，也会随势而上。
由于OBD与柴油机排放控制系统（包括电控燃油系统）有不可分割的联系，它们之间的匹配试验将由主机厂完成。
OBD匹配试验即模拟试验，是有意识将故障元件（另件）装在柴油机上，按缩短时间的ESC 循环（每工况1分钟），完成3-9循环，检查故障码的读出状态。

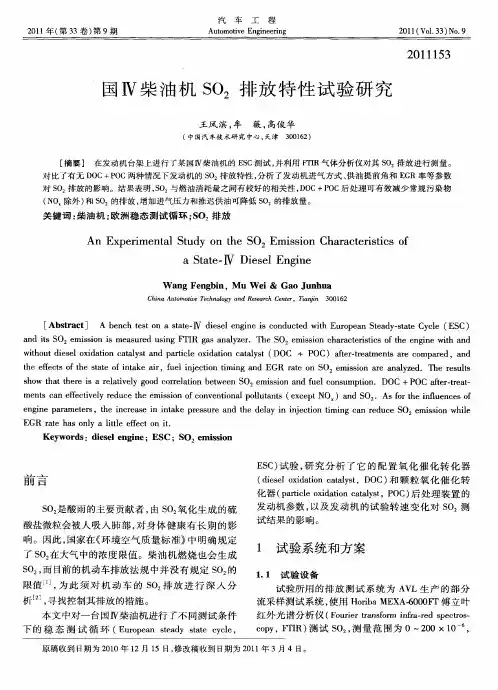

燃料柴油品质的升级
车用柴油机要达到国Ⅳ标准，除采取机内外措施外，还有一个重要的前提，即燃料柴油品质必须升级，满足国Ⅳ柴油机对油品的特殊要求，否则国Ⅳ柴油机就会成为无本之木，无源之水。
国Ⅳ柴油要有髙十六烷值，低芳香烃含量，低密度和极低的含硫量。
欧盟2005年开始，要求柴油中含硫量小于50ppm（质量比，下同），美国2006年六月一日前，含硫量小于160ppm，之后含硫量小于
15ppm。
我国国Ⅲ柴油含硫限值小于350ppm。
按我国国情，日后国Ⅲ、国Ⅳ柴油机将会共存若干年，因此，两种
品级的柴油，从生产到使用的各个环节，都要严格分开，否则会给
国Ⅳ柴油机带来灾难性后果。
相比较而言，采用SCR的柴油机对油品含硫量的要求要比EGR低得多，有专家予言，满足EⅢ排放的柴油可用在国Ⅳ柴油机上（SCR）。
