lcd1602液晶屏显示原理
LCD1602液晶屏是一种常见的二线多功能液晶显示模块，其
显示原理基于液晶的光电效应。

液晶是一种具有特殊物理性质的有机分子，它可以通过电场的作用改变其自身的光透过性。

LCD1602液晶屏中的液晶材料
被填充在由两片玻璃构成的一个夹层之间，夹层中含有电极。

在液晶屏正常工作时，通过控制外部电源，液晶屏上的液晶分子会根据电场的变化而排列。

液晶分子排列的不同状态会导致光线的折射和透过性发生变化，从而实现显示。

液晶屏通过在电极上加电或去电来创建电场变化，从而控制液晶分子的排列状态。

在液晶屏上，液晶分子的排列状态会导致出现两个主要的极化方向——平行和垂直。

当电场变化时，液晶分子会根据电场的方向来重新排列。

当液晶分子排列平行时，光线不会被液晶分子折射，而垂直排列时，光线会被液晶分子折射。

液晶屏上设有偏振片，其方向与液晶分子排列的状态有关，可通过改变偏振片方向来改变光线的透过性。

为了实现更复杂的显示效果，LCD1602液晶屏采用了多行多
列的方式排列液晶分子，形成像素点的矩阵。

通过控制每个像素点处电极的电场，可以控制液晶分子在不同位置的排列状态，从而实现对每个像素点的控制。

液晶屏上通过电压控制器和驱动芯片控制电场的变化，进而控制液晶分子排列状态的变化。

总之，LCD1602液晶屏通过控制电场的变化来改变液晶分子的排列状态，从而控制光线的折射和透过性，实现图像和文字的显示效果。

通过控制每个像素点处的电场，可以实现复杂的显示效果。

液晶显示屏的基本结构和原理液晶显示屏是一种广泛应用于电子产品中的显示技术，如电视、电脑显示器、手机屏幕等。

它采用液晶材料的光学特性，在电场的作用下改变液晶分子的排列方向，从而控制光的透过和阻挡，实现图像的显示。

本文将详细介绍液晶显示屏的基本结构和原理。

一、液晶显示屏的基本结构液晶显示屏的基本结构包括液晶层、导电层、玻璃基板、偏光膜和背光源。

1. 液晶层液晶层是液晶显示屏最重要的组成部分，它由两层平行排列的玻璃基板夹持，中间填充液晶材料。

液晶材料是一种具有有序排列的分子结构的介质，其分子在没有电场作用下呈现随机排列，而在电场作用下可以沿着电场方向排列，从而改变光的透过和阻挡。

液晶材料按照排列方式不同可以分为向列型液晶和扭曲型液晶等。

2. 导电层导电层位于液晶层的两侧，它是由透明导电材料制成的，如氧化铟锡（ITO）等。

导电层的作用是为液晶层提供电场，使液晶分子能够排列成所需的方向，从而实现图像的显示。

3. 玻璃基板玻璃基板是液晶层的夹持层，它由两块平行的玻璃基板组成。

玻璃基板的表面经过特殊处理，可以增强其光学性能和机械强度。

4. 偏光膜偏光膜是液晶显示屏的重要组成部分，它是由聚酯薄膜制成的，在薄膜上涂覆了一层偏振剂。

偏光膜的作用是将液晶层中的光进行偏振，使其只能沿着特定方向通过。

5. 背光源背光源是液晶显示屏的光源，它位于液晶层的背面。

背光源可以采用冷阴极荧光灯（CCFL）或发光二极管（LED）等，它的作用是为液晶层提供背景光源，使图像能够清晰显示。

二、液晶显示屏的工作原理液晶显示屏的工作原理是基于液晶材料的光学特性和电场效应。

液晶材料具有双折射性，即光线在穿过液晶材料时会发生偏转。

液晶材料在没有电场作用下呈现随机排列，导致光线偏转的方向和角度不一致。

而在电场作用下，液晶材料中的分子会沿着电场方向排列，使得光线偏转的方向和角度一致。

液晶显示屏的显示原理是基于液晶材料的电场效应。

导电层在施加电压时会产生电场，电场会作用于液晶分子，使其沿着电场方向排列，从而改变光的透过和阻挡。

液晶屏的等级分类
1、A+屏：是指无斑，没有亮点和暗点，显示稳定无抖动，在TFT-LCD专业测试软件下符合上述标注；
2、A屏：是指无斑，亮点和暗点2个以内，显示稳定无抖动，在TFT-LCD专业测试软件下符合上述标注；
3、B屏：业界普遍把超过2个以上亮点的屏称为B屏；
4、C屏：带有亮线的A屏称为c屏
所谓亮点：在液晶显示器开机状态下有一个像素没有工作一直发亮；
所谓暗点：在液晶显示器开机状态下看不到，在TFT-LCD专业测试软件下可以看到，
所谓有斑：在TFT-LCD专业测试软件下会有明显的表现，一般使用中不太明显；
所谓亮线：液晶显示器的色彩是由横竖扫描线扫描产生的，每根线大约0.03毫米宽，他们的那一个根线出现短路和开路现象那就是亮线。

液晶显示屏在生产过程都会有亮线和亮点出现，这种现象是无法避免的，但除此之外其他性能均符台行业标准。

以下是各品牌液晶屏原厂等级从高到低依次排列次序参考
AUO： Z-P-N-V-B；
CMO： A-A-（A-）-B；
CPT：A-Y-D-Z；
LPL：A-A1-B；
SVA：E-G-N-B；
HSD：A-NI-YO-V2；
Innolux：E-G1-G3-G5-G7-GE;
SamSung:A-Bin1-Bin3-Bin5-Bin7-Bin10-B;。

TFT液晶显示屏的结构TFT液晶显示屏（Thin Film Transistor Liquid Crystal Display）是一种采用薄膜晶体管（Thin Film Transistor）作为驱动元件的液晶显示技术。

它是一种在电子设备中广泛使用的平面显示技术，包括计算机显示器、电视机、平板电脑等。

TFT液晶显示屏由多种不同的结构组成，下面将详细介绍TFT液晶显示屏的结构。

1. 底座（Substrate）：底座是TFT液晶显示屏的基础，通常由玻璃或塑料材料制成。

底座提供了显示面板的支撑和保护，同时也是信号和电力传输的通道。

2. 前导板（Front Plate）：前导板位于底座的上方，也是由玻璃或塑料材料制成。

前导板上有多个导线，用于传输信号和电力。

3. 导电层（Conductive Layer）：导电层是前导板上的一层薄膜，通常由透明的导电材料如氧化铟锡（ITO）制成。

导电层负责传输信号和电力，使得每个像素单元能够独立控制。

4. 偏光片（Polarizer）：偏光片位于导电层的顶部和底部，它可以控制光的传播方向。

常见的偏光片包括逆偏光片和正偏光片，逆偏光片允许垂直方向的光通过，而正偏光片则允许水平方向的光通过。

5. 液晶层（Liquid Crystal Layer）：液晶层位于导电层的上方，是TFT液晶显示屏的关键部分。

液晶分子在电场的作用下可以改变其排列方式，从而控制光的透过程度。

液晶层通常由两片平行的玻璃基板组成，中间夹着液晶。

6.液晶晶体管（TFT）：液晶晶体管位于两片玻璃基板之间的液晶层上。

每个像素单元都有一个独立的TFT晶体管，它可以根据输入信号的大小和频率控制液晶分子的排列。

7. 色彩滤光片（Color Filter）：色彩滤光片位于液晶晶体管的顶部，用于调节每个像素单元透过的光的颜色。

常见的色彩滤光片包括红色、绿色和蓝色。

8. 后导板（Back Plate）：后导板位于色彩滤光片的顶部，通常由玻璃或塑料材料制成。

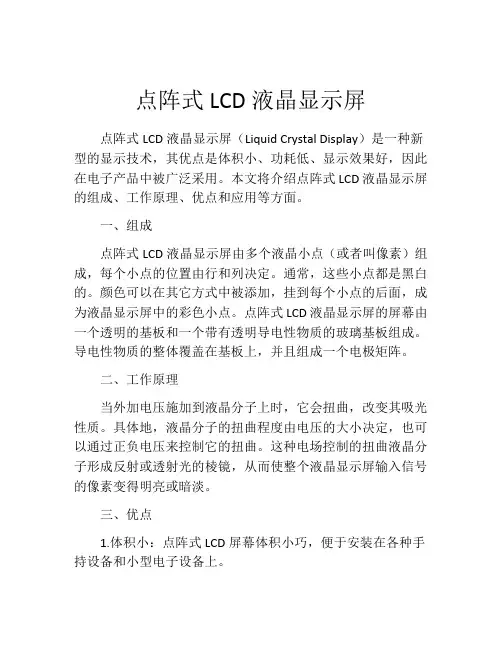

点阵式LCD液晶显示屏点阵式LCD液晶显示屏（Liquid Crystal Display）是一种新型的显示技术，其优点是体积小、功耗低、显示效果好，因此在电子产品中被广泛采用。

本文将介绍点阵式LCD液晶显示屏的组成、工作原理、优点和应用等方面。

一、组成点阵式LCD液晶显示屏由多个液晶小点（或者叫像素）组成，每个小点的位置由行和列决定。

通常，这些小点都是黑白的。

颜色可以在其它方式中被添加，挂到每个小点的后面，成为液晶显示屏中的彩色小点。

点阵式LCD液晶显示屏的屏幕由一个透明的基板和一个带有透明导电性物质的玻璃基板组成。

导电性物质的整体覆盖在基板上，并且组成一个电极矩阵。

二、工作原理当外加电压施加到液晶分子上时，它会扭曲，改变其吸光性质。

具体地，液晶分子的扭曲程度由电压的大小决定，也可以通过正负电压来控制它的扭曲。

这种电场控制的扭曲液晶分子形成反射或透射光的棱镜，从而使整个液晶显示屏输入信号的像素变得明亮或暗淡。

三、优点1.体积小：点阵式LCD屏幕体积小巧，便于安装在各种手持设备和小型电子设备上。

2.耗电小：由于点阵式LCD屏幕的电流消耗非常低，因此几乎不会对电池寿命造成太大的影响。

在电子设备中，许多人选择的重要性能指标就是设备的电池寿命。

3.显示效果好：点阵式液晶显示屏不但可以显示清晰、锐利的图像，而且可以显示文本和数字，并且还可以显示动态图像和视频等内容。

它的显示效果比其他技术的显示效果要好得多。

四、应用1.移动电话：近年来，智能手机的普及速度非常快。

点阵式LCD屏幕是目前大多数智能手机和平板电脑中常用的技术之一。

它可以给用户带来高质量、高分辨率的显像。

2.嵌入式系统：嵌入式系统就是把计算机技术嵌入到了各种设备中。

例如汽车、家用电器、扫描仪、照相机、路由器等等。

其中LCD就是嵌入式系统中的关键技术之一。

3.笔记本电脑：LCD屏幕是笔记本电脑常用的显示技术之一。

它不仅可以让电脑的分辨率更高，而且还可以减少电脑的体积和重量，从而使它更轻便、更方便携带。

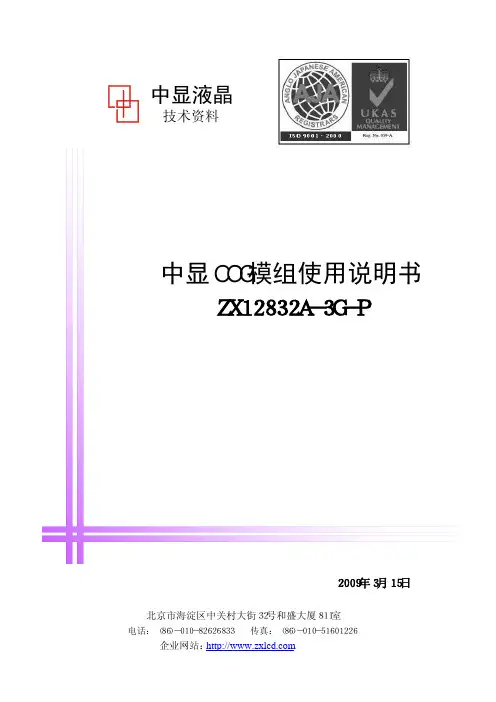

２００９年３月１５日北京市海淀区中关村大街３２号和盛大厦８１１室电话：（８６）－０１０－８２６２６８３３传真：（８６）－０１０－５１６０１２２６企业网站：技术资料中显液晶中显ＣＯＧ模组使用说明书ＺＸ１２８３２Ａ－３Ｇ－Ｐ目 录序号 内 容 标 题 页码1 概述 22 特点 23 外形及接口引脚功能 3～44 基本原理 4～6 5技术参数７6 时序特性 7～117 指令功能及硬件接口与编程案例 11～181．概述中显电子专注于液晶屏及液晶模块的研发、制造。

所生产12832A-3G-PCB型液晶模块由于使用方便、显示清晰，广泛应用于各种人机交流面板。

12832A-3G-PCB可以显示128列*32行点阵单色图片，或显示8个/行*2行16*16点阵的汉字，或显示16个/行*4行8*8点阵的英文、数字、符号。

2．12832A-3G图像型点阵液晶模块的特性2.1结构牢：自带PCB.背光带有挡墙。

2.2IC采用矽创公司ST7565R,功能强大，稳定性好2.3功耗低:10 - 100mW（不带背光10mW,带背光不大于100mW）;2.4显示内容:●128*32点阵单色图片;●可选用16*16点阵或其他点阵的图片来自编汉字，按照16*16点阵汉字来计算可显示8字/行*2行。

按照12*12点阵汉字来计算可显示10字/行*2行。

2.5指令功能强:可组合成各种输入、显示、移位方式以满足不同的要求;2.6接口简单方便:可采用4线SPI串行接口，或选择并行接口。

2.7工作温度宽:-20℃ - 70℃;2.8可靠性高:寿命为50,000小时(25℃)。

3.外形尺寸及接口引脚功能图1.外形尺寸模块的接口引脚功能引 线 号 符 号 名 称 功 能1 VSS 接地 0V2 VDD 电路电源 3.3V或5V(当PCB上“Q1”位置焊了稳压IC，则接5V,否则接3.3V)3 NC 空脚4 PS 选串并控制接口 H:并行接口，0:串行接口。

液晶屏显示原理及其在电子产品中的应用液晶屏技术在现代电子产品中得到了广泛的应用，它是一个普遍存在的屏幕类型，被用于电视、电脑显示器、智能手机、平板电脑等等。

但是，很多人可能并不知道液晶屏幕到底是如何工作的，这篇文章将深入探讨液晶屏的基本原理，并介绍一些常见的应用场景。

一、液晶屏的基本原理液晶屏的原理与充分利用液晶分子特殊的物理性质有关。

液晶是一种介于固体和液体之间的物态形式，具有部分分子有序排列和部分分子无规则排列的特性。

当液晶分子排列被施加电场时，分子会自动地进行重组，从而改变其对光的折射，从而实现图像的显示。

一个基本的液晶显示器通常由5个主要部分组成：液晶屏、背光源、驱动电路、控制电路和外壳。

其中，液晶屏是显示器最重要的组成部分，背光源可以为液晶屏中的像素提供光线，驱动电路是用来控制液晶分子的排列，从而控制显示器的透光性。

随着控制电路提供的信号的变化，驱动电路则可以根据需求逐渐变化液晶分子的排列，完成不同图像的显示。

液晶分子可以根据电场的强度进行排列。

当申请电场使液晶分子垂直于电场的方向，将会通过液晶屏穿过的相应部分的像素显示。

在弱电场的情况下，液晶分子几乎保持平行于面板的方向。

此时，光线会被完全地阻挡，显示的区域将会显示黑色的像素。

强电场下，液晶分子垂直于面板的方向，光线可以自由流过，此时像素将会显现为全亮的状态。

通过同样的原理，液晶分子可以以不同的方式分散排列，以实现变化和交错的图像。

二、液晶屏的广泛应用由于便携式电子设备的普及，液晶屏技术逐渐得到了广泛应用。

当今的手机和平板电脑的屏幕远比以前的CRT显示屏更薄更轻更节能。

液晶电视也成为现代家庭中不可或缺的家庭娱乐设备。

除了这些主要应用外，液晶屏技术还在其他领域得到了广泛的应用。

在汽车驾驶室中，液晶屏技术被用于仪表板和娱乐系统中。

在医疗领域，液晶屏可以用于医生病人之间的交流，以及各种设备的控制界面。

在工业生产领域，液晶显示器被广泛用于各种场合，如生产现场和监控室。

点阵式LCD液晶显示屏点阵式LCD液晶显示屏是一种常见的电子显示技术，其特点是能够高效地显示图像和文字，在很多领域得到了广泛的应用。

本文将从以下几个方面来介绍点阵式LCD液晶显示屏的原理、优缺点以及市场应用情况。

一、点阵式LCD液晶显示屏的原理点阵式LCD液晶显示屏的核心部件是液晶显示器，它是由一层薄膜和一组电极组成的。

液晶分子在电场的作用下会排列成特定的方向，从而实现显示功能。

LCD液晶显示器的最初设计是依靠液晶分子在不同电场作用下的不同排列方式，把光分成左右两个方向，在旋转的偏振镜中把左右两个方向的光结合起来实现图像显示的。

而点阵式LCD液晶显示屏就是在这个原理上发展而来的。

点阵式LCD液晶显示屏的原理是，将每个像素都分为红、绿、蓝三个基本颜色的原色像素点，通过不同电场的作用，调节透明度，从而实现颜色和亮度的控制。

这样可以实时显示图像和文字，在设计制造上更加灵活便捷。

二、点阵式LCD液晶显示屏的优缺点点阵式LCD液晶显示屏的优点有以下几个方面：1、显示品质高：点阵式LCD液晶显示屏具有高分辨率、高亮度、高色彩饱和度、高对比度等特点，显示品质比其他技术要好。

2、可视角度广：点阵式LCD液晶显示屏的可视角度相对宽广，在观察角度和距离上都比较灵活。

3、低功耗：点阵式LCD液晶显示屏的功率消耗非常低，因此可以大大延长显示屏的使用寿命。

4、显示效果稳定：点阵式LCD液晶显示屏具有较好的稳定性，能够经受住恶劣环境的考验。

但是点阵式LCD液晶显示屏也有一些缺点：1、价格较高：尽管随着技术的进步和市场的发展，点阵式LCD液晶显示屏的价格已经有所下降，但是相对其他技术，仍然是一种比较昂贵的选择。

2、反应速度慢：点阵式LCD液晶显示屏的反应速度相较其他技术要慢，会在某些应用场合造成影响。

3、观察角度有限：尽管点阵式LCD液晶显示屏的可视角度相对宽广，但是在某些应用场合，还是需要有限制。

三、点阵式LCD液晶显示屏的市场应用情况随着数码技术的发展和应用场景的变化，点阵式LCD液晶显示屏得到了广泛的应用。

液晶显示屏工作原理液晶显示屏是一种广泛应用于电子设备的显示技术，如今已成为电视、电脑、智能手机等各类电子产品的主要显示方式。

本文将详细介绍液晶显示屏的工作原理。

一、液晶的基本结构液晶显示屏主要由液晶层、栅极电极、源极电极和背光模块等组件构成。

其中，液晶层是核心部分，由液晶分子组成。

液晶分子具有特殊的长形结构，它们可以在电场的作用下改变排列方式，从而控制光的透过。

二、液晶显示的原理液晶显示屏利用液晶分子特殊的排列状态来控制光的透过程度，从而实现图像的显示。

液晶分子可以通过加电、施加电场来改变排列状态，进而调节透光性，实现像素的开关。

在液晶层的两侧分别有栅极电极和源极电极。

当没有电流通过时，液晶分子呈现松散排列，透光性较好，光线能够通过液晶层并正常显示。

这时，液晶显示屏呈现出一个较为明亮的状态。

当液晶显示屏接收到电流信号时，电场作用下的液晶分子会发生排列变化，形成一个马赛克图案。

此时，电场的变化导致液晶分子的排列状态发生变化，使得光的透过程度发生改变。

通过调节电流信号的强弱和频率，液晶显示屏可以实现像素点的亮度和颜色的调节，从而显示出各种图像。

三、液晶显示屏的工作模式液晶显示屏的工作模式主要有两种：主动式矩阵和被动式矩阵。

1. 主动式矩阵主动式矩阵是指每个像素都有一个对应的驱动电路，可以独立控制。

在这种模式下，液晶显示屏的刷新率较高，显示效果更加精确、清晰。

主动式矩阵在高分辨率的显示设备中应用广泛，如大尺寸电视和高像素的手机屏幕。

2. 被动式矩阵被动式矩阵是指多个像素共享一个驱动电路，只有部分像素同时刷新，其他像素则根据视觉暂留效应显示。

被动式矩阵在低分辨率的显示设备中使用，如低端电视、计算器等。

四、液晶显示屏的优缺点液晶显示屏具有以下优点：1. 显示效果好：液晶显示屏色彩还原度高，显示效果逼真，可以呈现丰富多彩的图像；2. 节能环保：相比其他显示技术，液晶显示屏功耗较低，能够节约能源，减少对环境的负面影响；3. 视角广：液晶显示屏的视角广，可以实现全方位的观看体验；4. 尺寸可调：液晶显示屏适应性强，可以制造不同尺寸、不同比例的显示屏。

液晶显示屏操作规程一、概述液晶显示屏是一种常见的显示设备，广泛应用于电子产品中。

为了保证正确、安全地操作液晶显示屏，在使用液晶显示屏前，有必要了解和掌握其操作规程。

本文将介绍液晶显示屏的操作规程，以帮助用户正确使用和维护液晶显示屏。

二、安全操作1. 在操作液晶显示屏之前，请确保设备已经断电，并断开与电源的连接。

2. 操作液晶显示屏时，避免使用尖锐的物体敲击或刮擦屏幕表面，以免造成损坏。

3. 避免将液晶显示屏放置在极度潮湿或高温的环境中，以防止液晶屏幕受潮或受热而损坏。

4. 操作液晶显示屏时，避免长时间停留在同一画面上，以免产生图像倒置或烧屏现象。

三、开机操作1. 在确认设备处于断电状态前，将连接液晶显示屏的电源线插入合适的插座。

2. 将液晶显示屏与电脑主机或其他设备连接，确保连接稳固。

3. 打开电源开关，并按下液晶显示屏的电源按钮，启动液晶显示屏。

四、调整设置1. 如果液晶显示屏未自动调整到合适的分辨率，可以通过操作控制按钮或使用自带遥控器进行分辨率调整。

2. 调整亮度、对比度和色彩等设置时，可以通过液晶显示屏菜单或快捷键进行调节。

五、操作技巧1. 在操作液晶显示屏时，注意避免使用手指直接触控屏幕，可使用专门的触控笔或清洁柔布进行操作。

2. 在需要长时间保持屏幕显示静态图像时，建议使用屏保功能或定期更换显示内容，以避免烧屏现象。

六、关机操作1. 在不使用液晶显示屏时，先关闭显示屏上的电源按钮，然后关闭电源开关，最后拔出电源线。

2. 如需移动或存放液晶显示屏，请注意轻拿轻放，避免碰撞或挤压。

七、维护与清洁1. 在清洁液晶显示屏时，先将电源断开，并等待液晶屏完全冷却。

2. 使用专门的屏幕清洁剂或适用的清洁布进行清洁，避免使用含酒精或化学溶剂的物品。

3. 清洁时，轻柔地擦拭液晶屏表面，以免对屏幕造成刮擦或损伤。

八、故障排除在使用液晶显示屏过程中，如果出现以下问题，请参考以下故障排除方法：1. 显示异常或无显示：检查电源线是否插紧，确认电源是否正常供电。

液晶显示屏的基本结构和原理1.玻璃基板：液晶显示屏的两侧通常都有玻璃基板，其作用是提供稳定的支撑和保护内部电路。

2.透明导电层：液晶显示屏的上下两个玻璃基板上都覆盖有透明导电层，通常由透明金属氧化物（如ITO）组成。

透明导电层在电流通过时能够产生电场。

3.液晶层：液晶层位于两个玻璃基板之间，通常由两层玻璃基板中的其中一个上覆盖有液晶分子。

液晶分子具有极性，能够受到电场的影响而改变排列方向。

4.偏振片：液晶显示屏的最外层通常覆盖着偏振片。

偏振片的作用是调节光线的传播方向。

液晶显示屏利用液晶分子对电场的响应来实现图像的显示。

当电流通过透明导电层时，产生的电场作用于液晶层中的液晶分子，使得液晶分子发生定向排列的变化（根据电场的方向不同，液晶分子的排列方式也会不同）。

液晶分子的排列方式会改变透过液晶层的光线的偏振状态。

液晶分子的不同排列状态会引起光线的旋转和偏振状态的改变。

对于液晶显示屏，通常采用了TN（Twisted Nematic，扭转向列）结构。

在此结构下，液晶分子在发生电场作用下会扭转一定角度。

在不同的偏振状态下，通过液晶层的光线会旋转不同的角度，最终由偏振片控制部分光线能够透过，形成图像。

液晶显示屏中液晶分子的排列状态会受到控制电路的调节。

控制电路通常通过控制每个像素区域的电场大小来调整液晶分子的排列状态。

这些控制电路由电子设备中的信号处理器等组件提供。

根据不同的输入信号，控制电路能够控制每个像素点的液晶分子排列状态，实现图像的显示。

总结起来，液晶显示屏的基本结构包括玻璃基板、透明导电层、液晶层和偏振片。

通过控制电场来改变液晶分子的排列状态，从而改变光线的传播方向和偏振状态，实现图像的显示。

液晶显示屏的工作原理是基于液晶分子对电场的响应和光的偏振变化。

HTN液晶屏显示原理一、引言随着科技的发展，液晶显示技术已成为当今显示领域的主流技术之一。

其中，高温多晶硅（HTN）液晶屏作为一种特殊的液晶显示技术，具有广泛的应用前景。

本文将对HTN液晶屏的显示原理进行深入探讨，旨在为相关领域的研究和应用提供参考。

二、HTN液晶屏的结构与工作原理HTN液晶屏主要由背光源、彩色滤光片、液晶层和驱动电路等部分组成。

其工作原理主要基于液晶的物理特性，通过电场的作用改变液晶分子的排列方向，实现对光的调制。

在HTN液晶屏中，高温多晶硅作为背电极，具有高电子迁移率和稳定性，能够提供快速的响应速度和良好的显示效果。

当电场作用在液晶分子上时，液晶分子的排列发生变化，从而改变了光的透过率和反射率，呈现出不同的灰度级别和颜色。

三、HTN液晶屏的优势与特点1.高分辨率：HTN液晶屏采用高温多晶硅作为背电极，具有高电子迁移率和稳定性，可以实现高分辨率显示。

2.快速响应：由于高温多晶硅的特性，HTN液晶屏具有快速的响应速度，可以在短时间内完成灰度级别的变化，提高了动态图像的显示效果。

3.高对比度：HTN液晶屏的对比度较高，可以呈现出更加清晰、细腻的图像。

4.宽视角：HTN液晶屏具有宽视角的特点，用户可以从不同的角度观看屏幕，获得一致的视觉效果。

5.可靠性高：HTN液晶屏的可靠性较高，具有较长的使用寿命和稳定的性能表现。

四、HTN液晶屏的应用领域由于HTN液晶屏具有上述优势和特点，其应用领域广泛，主要包括以下几个方面：1.平板显示器：HTN液晶屏可用于制作平板显示器，如电视、电脑显示器等。

其高分辨率、快速响应和宽视角等特点能够提供优质的视觉体验。

2.智能手表：智能手表是现代科技的产物，而其中的屏幕是重要的组成部分。

HTN液晶屏因其良好的显示效果和可靠性，被广泛应用于智能手表的显示屏制作。

3.虚拟现实（VR）设备：VR设备需要高清晰度、高刷新率的屏幕来提供沉浸式的体验。

HTN液晶屏能够满足这些需求，因此在VR设备中也有广泛的应用。

液晶显示屏的基本结构和原理液晶显示屏是一种新型的电子显示装置，具有轻薄、省电、高清晰度等优点，已广泛应用于电子产品中。

本文将介绍液晶显示屏的基本结构和原理，帮助大家更好地了解和使用液晶显示屏。

一、液晶显示屏的基本结构液晶显示屏的基本结构包括液晶层、驱动电路和背光源三部分。

1. 液晶层液晶层是液晶显示屏最核心的部分，由液晶分子组成。

液晶分子是一种长而细的有机分子，具有自组装、有序排列等特性。

液晶分子可以通过电场、光场等外界因素来改变它们的排列状态，从而实现液晶显示屏的显示效果。

液晶层一般由两片平行的玻璃基板组成，中间夹层一层液晶，形成液晶单元。

液晶单元的厚度一般在几微米到几十微米之间，液晶分子的排列状态和电场的强度、方向有关。

2. 驱动电路液晶显示屏的驱动电路是控制液晶分子排列状态的关键部分。

驱动电路由控制器、扫描电路、数据电路等组成。

控制器负责接收来自计算机或其他设备的信号，将信号转化为液晶显示所需的电信号。

扫描电路负责按照一定的规律扫描液晶单元，使液晶分子排列状态发生变化。

数据电路负责将控制器输出的数据信号传输到液晶单元中。

3. 背光源液晶显示屏的背光源是提供光源的部分，用于照亮液晶单元。

背光源一般由白色LED灯组成，可以通过调节亮度和色彩来控制显示效果。

二、液晶显示屏的工作原理液晶显示屏的工作原理是利用液晶分子的排列状态来实现显示效果。

液晶分子有两种排列状态：平行排列和垂直排列。

当液晶分子平行排列时，光线无法通过，显示为黑色；当液晶分子垂直排列时，光线可以通过，显示为白色。

通过控制液晶分子排列状态，可以实现不同颜色和亮度的显示效果。

液晶分子的排列状态可以通过电场来控制。

当电场强度为0时，液晶分子呈现平行排列状态；当电场强度增加时，液晶分子会逐渐转向垂直排列状态。

液晶显示屏的驱动电路就是利用这种原理来控制液晶分子排列状态的。

液晶显示屏的显示效果是通过背光源和液晶层共同实现的。

背光源发出的光线经过液晶层后，会被液晶分子的排列状态所影响。

TFT6448-5.7 V2.4 总线型液晶显示器中显科技有限公司本说明书仅适用于中显科技生产的TFT6448-5.7总线型彩色液晶显示器。

如果在您对本说明书或产品有任何疑问，欢迎拨打电话咨询。

目 录1简介 (1)2 工作原理与系统框图 (1)3 性能参数 (2)4引脚定义 (3)5显示存储器与像素对应关系（256色） (4)6 颜色的组成 (5)7寄存器描述（基本功能-单点写） (5)8 显示数据读写方式 (6)9总线时序 (7)10 接口电路（以MCS51单片机为例） (8)11 软件编写 (9)12 机械尺寸与布局 (9)13 提高功能 (12)14 售后支持说明 (18)15 运输损坏处理办法 (18)16注意事项 (18)1 简介TFT6448-5.7是专门针对单片机用户而设计的液晶显示器(带触摸屏)，采用5.7英寸、分辨率为640x480的真彩TFT屏，提供一个简单的高速8位总线与单片机连接，支持256色。

可以直接与MCS51、MCS96、MC68、ARM以及DSP 相连。

直接输入X、Y坐标，无须计算地址。

低功耗、轻薄设计、宽温（-30度到85度）、亮度可调节（软件调节8种亮度）、低功耗模式（软件关断显示）。

适合各种仪器仪表、工业设备的应用，其低功耗、轻薄设计亦能满足单节锂电池供电设备的需求。

软件性能全面升级，提供以下功能：1、快速清屏功能；只需发送一条指令，控制板在16.6毫秒内以指定的颜色对整个画面进行清屏，清屏过程无须单片机的干预，极大地提高了开机和单一背景色的显示速度。

2、提供8点写模式；使得彩色屏的操作与单色屏一样，极大地提高了汉字、英文字母、数字、以及单色位图的显示速度。

3、提供灵活的地址自动加一功能；地址自动加一的方向可以任意设置为X 方向或Y方向。

地址沿X方向自动加一时，遇到行尾将自动跳到下一行的行首。

地址沿Y方向自动加一时，遇到列尾将自动跳到下一列的列首。

通过以上各种加强的功能，使得普通的单片机驱动彩色屏，也可以得到非常流畅的显示效果。

手机中屏幕显示的物理原理手机的普及让我们日常生活变得更加便捷，而手机中的屏幕显示技术则是其中不可或缺的一部分。

那么，手机中屏幕的显示是如何实现的呢？本文将介绍手机中屏幕显示的物理原理。

一、液晶屏液晶屏是目前手机中最常用的屏幕类型。

液晶屏采用了液晶分子的物理性质来实现电子信号转化为图像的过程。

液晶分子是一种具有有序排列的有机物。

在没有电场影响时，液晶分子的排列是比较规则和有序的。

而当电场存在时，液晶分子的排列就会发生变化。

液晶屏通过在两片平行电极之间放置一层液晶分子，其中液晶分子被分为前后两层，并且在前后两层之间夹杂着色素。

液晶屏通常由图像电路、灯管背光、液晶驱动器和液晶屏四个部分组成。

图像电路负责产生驱动信号，将电场信号转换成适合液晶分子排布的电场信号。

背光灯管负责向背光材料输送光线，而液晶驱动器则负责控制电极上的电场变化。

液晶屏的显示是通过前后两片电场变化不同的液晶分子交替排列和透光后形成的。

二、AMOLED屏AMOLED（Active-Matrix Organic Light-Emitting Diode，有源矩阵有机发光二级管）是一种显示技术，它与传统的OLED屏幕不同，可更好地刷新图像。

AMOLED屏幕由一个由数百万个像素点组成的电子监控网络控制。

每个像素点都是由单个自发发光有机化合物薄膜组成的小型二极管。

当电流通过它时，它变成了一个发光二极管。

AMOLED屏幕的主要优点是能够在低功率下提供高质量的图像。

它的每个像素都能自主发光，这意味着手机屏幕只会在需要时使用电力。

三、电容式触摸屏电容式触摸屏是一种常见的手机屏幕技术，它根据人体对电场的影响以及屏幕上电场辐射的差异来感知人的手指动作。

电容式触摸屏通过分布在其表面的电极形成一个电场，人的手指在这个电场中会引起电场的变化。

电容式触摸屏会接收到这个变化，并在屏幕上以坐标的形式标记出来，实现屏幕的触控操作。

电容式触摸屏相对于其他屏幕技术，具有更高的灵敏度、更快的响应速度和更广泛的触控范围。

tft 液晶屏原理
TFT液晶屏原理是指通过透射与反射光的方式，通过象素点的排列组合，来显示图像和文字等信息的一种技术。

下面将详细介绍TFT液晶屏的工作原理。

TFT液晶屏是由多个TFT(薄膜晶体管)和液晶单元组成的。

TFT是一种特殊的半导体器件，它负责控制每个像素点的亮度和色彩。

液晶单元则是一层液晶分子，负责与TFT配合，使得像素能够显示出正确的颜色。

TFT液晶屏的原理是利用透射光和反射光的构成，通过不同颜色的液晶分子来产生色彩。

当液晶分子受到电场的作用时，它们的排列方式会发生改变。

不同排列方式的液晶分子对光的透过程度也不同，从而形成了不同的亮度和色彩。

在TFT液晶屏中，每个像素点都有一个TFT作为控制器。

当我们需要显示某种颜色时，TFT会给对应像素点的液晶分子施加电场，使其排列成相应的方式。

这样，当有光通过时，经过液晶分子的调整后，能够产生我们想要的颜色。

同时，当没有光通过时，液晶分子的排列也能使得像素点呈现黑色。

需要注意的是，TFT液晶屏是无源显示技术，它需要外部的光源照射才能显示图像。

因此，在TFT液晶屏中，背光源非常重要。

背光源常用的有冷阴极荧光灯和LED等，它们的光线经过滤光片后照射到液晶屏上，使得像素点能够显示出明亮的图像。

综上所述，TFT液晶屏通过控制液晶分子的电场来实现像素点的排列和颜色的显示。

这种技术具有显示效果好、反应速度快等优点，因此在很多电子产品中被广泛应用。

液晶显示屏工作原理液晶显示屏是现代电子产品中常见的显示技术，它广泛应用于电视、手机、电脑显示器等设备中。

本文将介绍液晶显示屏的工作原理。

一、液晶液晶是一种介于固体和液体之间的物质状态，它具有流动性和晶体性质。

液晶分为向列状液晶和扭曲状液晶两种类型。

在液晶显示屏中，扭曲状液晶常被使用。

二、液晶分子的排列液晶分子具有长而细的形状，可以分为正面和反面。

在液晶显示屏中，液晶分子被排列成一种特定的结构，称为扭曲结构。

这种排列方式使得光线通过液晶分子时会发生改变。

三、液晶显示屏的结构液晶显示屏由玻璃基板、液晶层、导电玻璃基板和偏光层组成。

液晶分子处于两片玻璃基板之间的液晶层中。

四、电场的作用液晶显示屏通过应用电场来控制液晶分子的排列。

当电场施加在液晶层上时，液晶分子的结构会发生改变，从而对光线的传播产生影响。

五、双折射现象液晶分子的变化会导致双折射现象，即光线在通过液晶层时会分为两束光线，分别沿着不同的方向传播。

这两束光线分别为O光和E光，它们的偏振方向垂直。

六、偏光器的作用液晶显示屏中的偏光器可使只有特定偏振方向的光线通过。

当O光或E光通过偏光器后，只有与其偏振方向相同的光线能够通过，而垂直偏振方向的光线则被阻挡。

七、液晶分子的操控液晶显示屏通过控制电场的大小来操控液晶分子的排列。

当电场施加在液晶层上时，液晶分子会在电场作用下发生扭曲，扭曲程度由电场的强弱决定。

八、液晶显示原理液晶显示屏中的每个像素由液晶分子构成，通过对液晶分子的操控，可以控制该像素的透光性。

当没有电场施加在液晶层上时，液晶分子呈现扭曲排列，使得光线通过时双折射现象显现，无法通过偏光器。

此时，该像素呈现黑色。

九、液晶显示屏的色彩液晶显示屏可以通过改变液晶分子排列的方式来控制透光性，从而实现不同的颜色显示。

通常，液晶显示屏的像素由红、绿、蓝三种基本颜色的液晶分子组成，通过调节电场的强度来控制不同颜色分子的扭曲程度，从而呈现出各种颜色。

十、总结液晶显示屏利用液晶分子的特性和电场的作用，实现了对光的控制，从而显示出各种图像和色彩。

液晶屏tcon tp和pol原理液晶屏TCON TP和POL原理一、引言液晶屏，全称为液晶显示器，是一种常见的平面显示设备，广泛应用于电视、电脑显示器、手机、平板电脑等各类电子设备中。

液晶屏的显示效果与其内部的TCON TP和POL紧密相关。

本文将分别介绍液晶屏的TCON TP和POL原理，并对其进行详细解析。

二、TCON TP原理TCON，全称为Timing Controller，中文名为时序控制器。

TCON 是液晶屏的关键组件之一，负责将输入的图像信号进行处理和转换，然后将处理后的信号发送给面板驱动器。

TCON的主要功能是控制像素点的刷新频率和像素点的亮度，以显示出清晰、流畅的图像。

TCON的工作原理可以简单描述为以下几个步骤：1. 输入图像信号处理：TCON接收来自图像源的图像信号，对信号进行处理，包括去噪、降噪、调整亮度和色彩等操作。

这些处理有助于提高图像的质量和细节。

2. 信号转换：经过处理的图像信号被转换为面板驱动器可以理解的信号格式。

这个过程主要是将数字信号转换为模拟信号，以供面板驱动器使用。

3. 时序控制：TCON根据面板的特性和工作要求，生成适当的时序控制信号。

这些信号包括行同步信号、场同步信号和像素时钟信号等，用于控制液晶屏的刷新和驱动。

4. 信号发送：TCON将处理和转换后的信号发送给面板驱动器，以便驱动液晶屏的每个像素点进行刷新。

这样，液晶屏上的图像才能根据输入的信号进行正确的显示。

三、POL原理POL，全称为Polarizer，中文名为偏光片。

POL是液晶屏的另一个重要组成部分，在液晶屏的显示效果和性能中起着关键作用。

POL 的主要功能是控制液晶分子的方向，使得液晶屏能够正确地显示图像。

POL的工作原理可以简单描述为以下几个步骤：1. 光的偏振：POL通过对光进行偏振处理，使得只有特定方向的光可以通过。

这个方向通常与液晶分子的方向相匹配。

2. 控制液晶分子方向：POL中的偏振方向和液晶分子的方向相互作用，可以控制液晶分子的排列方向。

lcd液晶屏结构及组成LCD液晶屏结构及组成一、引言液晶显示技术是目前广泛应用于电子产品中的一种显示技术，液晶显示屏广泛应用于电视、手机、电脑等电子设备中。

液晶屏的核心部件是液晶面板，其结构和组成是实现图像显示的关键。

二、液晶屏结构液晶屏由多个层次的结构组成，主要包括液晶面板、背光源、驱动电路和边框等部分。

1. 液晶面板液晶面板是液晶屏的核心，由两片薄而透明的玻璃基板组成，中间夹层填充有液晶分子。

液晶分子的排列状态通过外加电压的变化来调节光的透过程度，从而实现图像的显示。

液晶面板上有许多微小的液晶单元，每个单元由一个红、绿、蓝三基色组成，通过控制每个液晶单元的透光程度，可以显示出丰富多彩的图像。

2. 背光源背光源是液晶屏的光源，常用的背光源包括冷阴极管（CCFL）和LED（Light Emitting Diode）等。

背光源通常位于液晶面板的后方，通过发光来照亮液晶面板，使得图像能够显示出来。

背光源的亮度和均匀性对于显示效果有重要影响。

3. 驱动电路驱动电路是控制液晶面板的重要组成部分，它通过控制电场对液晶分子的作用，来调节液晶分子的排列状态，从而控制图像的显示。

驱动电路通常由驱动芯片和控制电路组成，驱动芯片负责控制每个液晶单元的电压，而控制电路则负责接收输入信号，并将其转换为驱动芯片能够识别的信号。

4. 边框液晶屏的边框是固定液晶面板和背光源的框架，通常由金属或塑料材料制成。

边框的设计不仅起到了保护液晶屏的作用，还可以增加整体的美观性。

三、液晶屏组成液晶屏的组成除了上述结构外，还包括色彩滤光片、偏光片和电极等部分。

1. 色彩滤光片色彩滤光片位于液晶面板的上方，目的是使得透过液晶面板的光能够分解成红、绿、蓝三基色，以实现真实的彩色显示。

色彩滤光片通常由红、绿、蓝三种不同颜色的滤光片组成，通过叠加这些基色，可以呈现出丰富的颜色。

2. 偏光片偏光片主要有两层，分别位于液晶面板的上下方。

上方的偏光片可以将透过液晶面板的光的振动方向转为线性偏振光，而下方的偏光片则可以根据控制信号的变化，将线性偏振光转为可见光。
