中考物理电学计算压轴题替换电阻类总汇

  • 格式：doc
  • 大小：370.50 KB
  • 文档页数：6

图1 一、知识结构1、替换定值电阻（滑动变阻器）(1）、电表偏转类A 、替换后各电表都达到满刻度B 、替换后每次移动滑片都能使电表处于某一位置C 、替换后每次移动滑片都使得电表改变的角度相同D 、替换后使电表偏转的角度最大E 、替换后两个电表偏离零刻度线的角度相同F 、替换后两个电流表（电压表）的比值相同G 、通过电键的断开与闭合使得各电表满刻度（2）电压电流电功率极值类A 、替换后电流最小值B 、替换后电压最小值C 、替换后电路中的最小功率D 、替换后电流变化量最小E 、 替换后电压变化量最小2、替换电源电压3、电键的闭合或断开，电表达到满刻度 （电压电流变化量极值)二、题型演练1、在图1所示的电路中，电源电压为12伏且不变，电阻R 1的阻值为22欧，滑动变阻器R 2上标有“10W 1A”字样.闭合电键S,电流表的示数为0。

5安。

求:（1）电阻R 1两端的电压。

（2）滑动变阻器R 2接入电路的阻值。

（3）现设想用定值电阻R 0来替换电阻R 1，要求：在移动滑动变阻器滑片P 的过程中，两电表的指针分别能达到满刻度处，且电路能正常工作。

①现有阻值为16欧的定值电阻，若用它替换电阻R 1,请判断：________满足题目要求(选填“能"或“不能”）.若能满足题目要求,通过计算求替换后滑动变阻器的使用范围；若不能满足题目要求，通过计算说明理由。

②满足题目要求的定值电阻R 0的可能取值范围为_ _ 2、在图2所示的电路中，电源电压为9伏且不变，变阻器R2标有“10Ω 2A"字样。

闭合电键S,当滑片移到某一位置时,电流表示数为0。

4安，电压表示数为1伏.求：①此时滑动变阻器消耗的电功率P2. ②定值电阻R1的电阻值。

③现可用A ：12欧、B:18欧的定值电阻来替换R1，或用标有“20Ω 2A”字样的滑动变阻器C 替换R2，要求：在移动变阻器滑片P 的过程中,使电流表和电压表的示数分别能达到某个量程的最大值，且电路能正常工作。

第一，满足上述要求时，电压表应选用0～______V 量程。

第二，满足上述要求时，所选用替换R1或R2的元件：___。

第三，满足上述要求时，电压表示数的最小值。

(写明必要理由）3.、在如图3所示的电路中，电源电压为19伏保持不变，滑动变阻器R 2上标有“100W 1A”字样,闭合电键后，电流表示数为0.4安,电压表V2示数为7伏，求：(1)电阻R1的阻值。

(2)将滑动变阻器的滑片向左移动，发现三个电表中某一个表的指针达到了满刻度。

电路能正常工作，求出此时三个电表的示数及滑动变阻器连入电路的阻值R 2的值。

(3)现要求在移动变阻器滑片P 时使三个电表的示数分别能达到某个量程的最大值,且电路能正常工作. ①应选择阻值为__________欧的电阻来替换电阻R1。

②满足上述条件的情况下，求电路中的最小功率。

4、在图4（a ）所示的电路中,电源电压为18伏且不变。

电阻R 1的阻值30欧，滑动变阻器R 2上标有“20W 2A"字样。

闭合电键S ，电压表的示数为12伏。

求:（1）电流表的示数 （2）电阻R1的功率（3)若移动变阻器滑片P 到某位置时，发现两电表中某一个表的指针达到满刻度，如图11（b)（c)所示 ①求出此时两电表的示数。

②现要求在移动变阻器滑片P 时两电表的指针均能达到满刻度，如图11（b ）和（c ）所示,小华和小明拟采取如下方法：小华:用5欧的定值电阻替换电阻R 1 小明：用25欧的定值电阻替换电阻R 1图2 图3请判断:_________________的方法能满足题目的要求(选填“小华"、“小明”或“小华和小明”)。

满足题目要求时，滑动变阻器连入电路的阻值R 2的值为___________欧。

③继续移动变阻器的滑片P ，直至电路中电流最小，则两电表指针偏转角度的变化量是___________的（选填“相同”或“不同"）。

5、如图5所示的电路中，电源电压为20伏且不变,电阻R 1的阻值为25欧，滑动变阻器R 2上标有“20W 2A”字样。

闭合电键S ，电流表的示数为0。

5安。

求：（1)电阻R1两端的电压U1 （2)电阻R1消耗的功率P 1（3）现从阻值分别为10欧、20欧、30欧的电阻中选一个替换电阻R 1,同时将一电压表接入电路中,要求：在移动变阻器滑片P 的过程中，两电表的指针均能达到某量程的满刻度处(在这过程中电表位置及量程都不能改变）,且电路能正常工作。

满足以上条件时：第一,替换电阻的阻值为_________欧。

第二,电流表选择__________量程、电压表选择_________量程；电压表接到__________处（选填 “ab"、“bc”或“ac”）。

第三,计算出滑动变阻器接入电路的阻值范围（要有计算过程）。

6、如图6所示的电路中,R 1的阻值为10欧，两电压表的规格相同，电源电压为15伏且保持不变，闭合电键S 后,电压表V l 的示数如图所示。

求：①通过电阻R 1的电流；②电流通过电阻R 2所消耗的功率;③若用标有“20Ω 2A”字样滑动变阻器来替换电阻R 2，通过移动变阻器的滑片，使两电表能分别达到某量程的满刻度，且电路能正常工作。

第一，要满足上述要求，两电压表量程的选择有 种组合.若有多种组合，请从中选择一组;若只有一种组合，请判断出：Vl 表量程：0~ V,V2表量程：0～ V. 第二，若再用电阻R 0替换R 1来满足上述要求，通过计算说明R 0的可能取值范围为多少。

7、如图7（a ）所示的电路中,电源电压为22伏且保持不变，滑动变阻器R 2上标有“50Ω 2A"字样。

闭合电键S后，电流表A 的示数为0。

4安,电压表V 的示数为6伏，求：①此时变阻器R 2消耗的电功率P 2。

②定值电阻R 1的阻值。

③请用定值电阻R 0来替换电阻R 1.要求：选择不同的电表量程，移动变阻器的滑片P ，都能使电压表V 的指针处于图11（b ）所示位置，且电路能正常工作。

第一，符合上述条件的定值电阻R 0最小阻值为_________欧，最大阻值为_________欧.第二，满足上述要求时，若定值电阻R 0分别取最小和最大阻值连入电路,在两种情况下各自电流表示数的最小值。

（写明必要理由）8、如图第8题（a)所示的电路中,电源电压为18且保持不变，定值电阻R 1的阻值为60欧，滑动变阻器R 2上标有“100Ω 2A"字样。

闭合电键S 后，电流表A 的示数为0。

2安,求①电压表V 的示数 ②10秒内电流通过R 1所做的功③请用定值电阻R 0来替换电阻R 1。

要求：选择适当的电表量程，通过移动变阻器的滑片P ，都能使电流表A 的图4 图5图6图7指针处于图（B )所示位置，且电路能正常工作。

第一，符合上述条件的定值电阻R 0最小阻值为_________欧，最大阻值为_________欧。

第二，满足上述要求时,当定值电阻R 0取最小值时，电流表A 的示数的最大值为_________安， 当定值电阻R 0取最大阻值时,电流表A 的示数的最小值为_________安.9、在图9(a)所示的电路中,电源电压为18伏且保持不变，滑动变阻器R 2上标有“50Ω 2A”字样.闭合电键S 后,电流表A 与电压表V 的示数如图11(b ）、（c)所示。

求:①变阻器R 2连入电路的电阻。

②通电10秒，电流通过定值电阻R 1所做的功。

③现用定值电阻R 0来替换电阻R 1，电流表使用0~3A 量程，在各电路元件均安全工作的条件下，要求每次改变变阻器滑片P 的位置，都能使电流表A 与电压表V 的指针改变的角度相同。

I 符合上述条件和要求时，电压表所用量程为 V ，定值电阻R 0的阻为 欧。

II 符合上述条件和要求时,变阻器R 2连入电路电阻的最小值及电流表示数的最小值。

10。

在图10所示的电路中，电源电压保持不变，电流表的量程分别为0~0.6安和0～3安，电压表的量程分别为0～3伏和0～15伏，电阻R1和R2的阻值分别为24欧和120欧。

求：(1）当只闭合电键S1时，电压表示数为12伏，求电流表的示数。

（2）当只闭合电键S3时，电阻R2消耗的电功率P2.(3）现用阻值不同的电阻R3替换R2 ，替换后要求：通过控制电键的断开或闭合,使电流表或电压表的示数分别能达到某个量程的最大值，且两个电阻都有电流通过,请通过计算求出符合上述要求的所有可能的定值电阻R3的阻值.11．在图11（a ）所示的电路中,电源电压保持不变，电阻R 1为10欧，滑动变阻器R 2上标有“100Ω3A”字样。

当电键S 闭合时，电流表A1的示数为0。

8安，电流表A2的示数为0.2安。

求：(1） 电源电压U （2） 电阻R1消耗的功率P1。

（3） 现设想用定值电阻R 0来替换电阻R 1,要求:在移动滑动变阻器滑片P 的过程中，能使两电表的指针偏离零刻度线的角度相同，且电路能正常工作。

图10（b ）是电流表表盘示意图① 现有阻值为20欧的定值电阻，若用它替换电阻R 1，请判断:_____满足题目要求（选填“能”或“不能”）。

若能满足题目要求，通过计算求出替换后滑动变阻器的阻值；若不能满足题目要求，通过计算说明理由。

② 满足题目要求的定值电阻R 0的可能取值范围_______________________.12、在图12所示的电路中，电源电压为6伏且不变。

电阻R 1的阻值为50欧，滑动变阻器R 2上标有“20W 2A”字样。

闭合电键S ，电流表A1的示数为0.52安。

已知电流表A1的“0～3A”量程档损坏。

求：（1)通过定值电阻R 1的电流 （2）滑动变阻器R 2连入电路的阻值（3）若要使电流表A2与电流表A1的比值变小，变阻器的滑片P 应继续向______移动（选填“左”或“右”)。

现有阻值为15欧、30欧和60欧的三个电阻，请从中选择一个来替换电阻R 1，然后移动变阻器滑片P ，使电流表A2与电流表A1的比值最小,且电路能正常工作。

① 应选择的电阻阻值为__________欧。

0 1 2 A 0 0.2 0.40.6 (b) (a) P R 2 A 1 R 1 A 2 S 图11 图9 图10② 通过计算求出电流表A2与电流表A1的最小比值。

13．在如图13（a ）所示的电路中,电源电压不变,电阻R 1的阻值为20欧。

闭合电键S ，电流表A1和A2的示数分别为0.3安和0。

9安。

求：（1)电源电压U .(2）此时电阻R 1消耗的电功率P 1。

（3）现用R 3去替换R 1 ，闭合电键S ，当滑动变阻器的滑片移到某个位置时，电流表A1和A2的指针都指在如图（b ）所在的位置，求此时滑动变阻器R 2连入电路的阻值.14、如图14 （a)所示的电路中,电源电压为18伏且保持不变，滑动变阻器R2上标有“20Ω 1A ”字样,R1的阻值为30欧。

合集下载

替换电阻专题及表格数据归纳题专题

替换电阻专题及表格数据归纳题专题

1. 电学计算中串联电路的更换定值电阻问题的一般解法对电学中串联电路的更换定值电阻的问题，一直是个难点，很多同学总是理不清各个量之间的关系，现就这个问题，提供一种有效的解题思路，供大家复习参考。

标准电路图第一步：确定各个电表的量程。

电流表：一般根据题干中滑动变阻器的参数就可以确定。

比如“滑动变阻器R2上标有…50Ω 2A‟字样”，则我们应该选择0~0.6A的量程等。

电压表：通常根据电源电压可以确定。

比如“电源电压为6伏且不变”，则我们应该选择0~3V的量程等。

注：若根据电源电压无法确定，则现放下，由后续步骤确定。

第二部：电路中电流I的范围。

以更换的阻值，确定电路中电流的范围（无需考虑电路正常工作/安全性问题），即Imin≤I≤Imax若电流表的量程在以上I的范围内，说明所替换的电阻是可以的，即可以使电流表示数达到最大或满偏；若不在以上范围内，说明所替换的电阻是不可以的。

Imin = U/（R1+R2） R1 由所替换的电阻带入计算，R2是滑动变阻器接入的最大阻值。

Imax = U/R1 R1 由所替换的电阻带入计算。

第三步：电路中滑动变阻器的电压U2的范围。

当第二步无法确定哪个替换电阻合适时，就要在此步骤确定了；同时电压表量程无法确定的，也可以在此步骤确定了。

U2min≤U2≤U2max若第一步已经确定电压表的量程的，则看此量程是否在以上电压范围内，若在，说明替换的电阻是可以的，即可以使电压表示数达到最大或满偏；若不在以上范围内，说明所替换的电阻是不可以的。

若第一步没有确定电压表的量程，则看哪个量程（0~3V，0~15V）在以上范围内，哪个在就选择哪个替换电阻。

U2min = U – U1max = U – I满偏R1 R1 由所替换的电阻带入计算。

U2max = U/（R1+R2）×R2 R1 由所替换的电阻带入计算，R2是滑动变阻器接入的最大阻值。

注意：U2min不是滑动变阻器全部不接入时的电压0V，因为此时是要考虑电流表安全问题的。

中考物理压轴题之欧姆定律(中考题型整理,突破提升)含详细答案

中考物理压轴题之欧姆定律(中考题型整理,突破提升)含详细答案

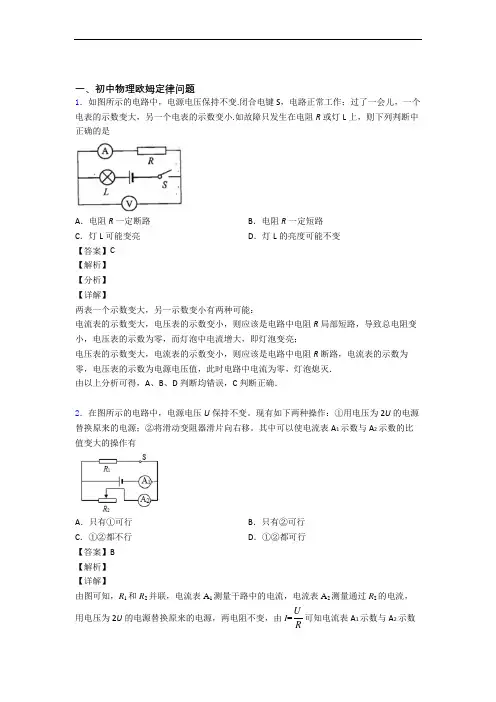

一、初中物理欧姆定律问题1．如图所示的电路中，电源电压保持不变.闭合电键S，电路正常工作；过了一会儿，一个电表的示数变大，另一个电表的示数变小.如故障只发生在电阻R或灯L上，则下列判断中正确的是A．电阻R一定断路B．电阻R一定短路C．灯L可能变亮D．灯L的亮度可能不变【答案】C【解析】【分析】【详解】两表一个示数变大，另一示数变小有两种可能：电流表的示数变大，电压表的示数变小，则应该是电路中电阻R局部短路，导致总电阻变小，电压表的示数为零，而灯泡中电流增大，即灯泡变亮；电压表的示数变大，电流表的示数变小，则应该是电路中电阻R断路，电流表的示数为零，电压表的示数为电源电压值，此时电路中电流为零，灯泡熄灭．由以上分析可得，A、B、D判断均错误，C判断正确．2．在图所示的电路中，电源电压U保持不变。
