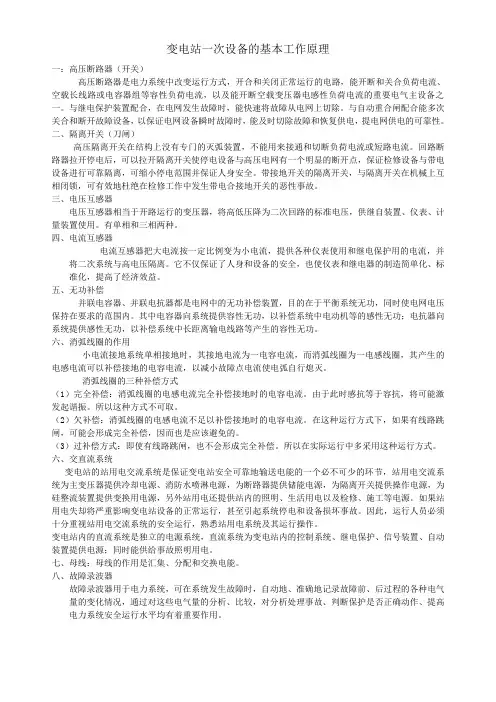

变电站一次设备的基本工作原理一：高压断路器（开关）高压断路器是电力系统中改变运行方式，开合和关闭正常运行的电路，能开断和关合负荷电流、空载长线路或电容器组等容性负荷电流，以及能开断空载变压器电感性负荷电流的重要电气主设备之一。
与继电保护装置配合，在电网发生故障时，能快速将故障从电网上切除。
与自动重合闸配合能多次关合和断开故障设备，以保证电网设备瞬时故障时，能及时切除故障和恢复供电，提电网供电的可靠性。
二、隔离开关（刀闸）高压隔离开关在结构上没有专门的灭弧装置，不能用来接通和切断负荷电流或短路电流。
回路断路器拉开停电后，可以拉开隔离开关使停电设备与高压电网有一个明显的断开点，保证检修设备与带电设备进行可靠隔离，可缩小停电范围并保证人身安全。
带接地开关的隔离开关，与隔离开关在机械上互相闭锁，可有效地杜绝在检修工作中发生带电合接地开关的恶性事故。
三、电压互感器电压互感器相当于开路运行的变压器，将高低压降为二次回路的标准电压，供继自装置、仪表、计量装置使用。
有单相和三相两种。
四、电流互感器电流互感器把大电流按一定比例变为小电流，提供各种仪表使用和继电保护用的电流，并将二次系统与高电压隔离。
它不仅保证了人身和设备的安全，也使仪表和继电器的制造简单化、标准化，提高了经济效益。
五、无功补偿并联电容器、并联电抗器都是电网中的无功补偿装置，目的在于平衡系统无功，同时使电网电压保持在要求的范围内。
其中电容器向系统提供容性无功，以补偿系统中电动机等的感性无功；电抗器向系统提供感性无功，以补偿系统中长距离输电线路等产生的容性无功。
六、消弧线圈的作用小电流接地系统单相接地时，其接地电流为一电容电流，而消弧线圈为一电感线圈，其产生的电感电流可以补偿接地的电容电流，以减小故障点电流使电弧自行熄灭。
消弧线圈的三种补偿方式（1）完全补偿：消弧线圈的电感电流完全补偿接地时的电容电流。
由于此时感抗等于容抗，将可能激发起谐振。
所以这种方式不可取。
变电站一次二次设备基础知识1. 变电站简介变电站是电力系统中的重要组成部分，用于将高压电能转换为低压电能，以便供应给用户使用。
变电站主要包括一次设备和二次设备。
一次设备主要用于变电站电能的转换和传输，而二次设备主要用于监测、保护和控制变电站的运行。
2. 一次设备一次设备是指用于接受和传输高压电能的设备。
一次设备通常包括变压器、断路器、电缆和电抗器等。
2.1 变压器变压器是一种用于将高压电能转换为低压电能（或反之）的设备。
变压器主要由高压线圈、低压线圈和铁芯组成。
变压器通过电磁感应原理，将输入的电能以一定的转换比例转换为输出的电能。
变压器在变电站中起到电能转换和电压调整的作用。
2.2 断路器断路器是一种用于在电路中打开、关闭和保护电流的设备。
断路器可以通过手动或自动方式进行操作。
在变电站中，断路器主要用于切断电路，以便进行维护和检修工作，或在电路发生故障时快速切除电流，以保护设备和人员的安全。
2.3 电缆电缆是一种用于传输电能或信号的导线。
在变电站中，电缆通常用于连接变压器、断路器和其他设备。
电缆通过接头连接在一起，以确保电能的顺畅传输。
不同类型的电缆适用于不同的电压等级和电流负载。
2.4 电抗器电抗器是一种用于调节电流和电压的装置。
电抗器可以在电路中提供电感或电容，并通过改变电路的阻抗来控制电流或电压的大小。
在变电站中，电抗器通常用于稳定电压变化，保证供电的稳定性。
3. 二次设备二次设备用于监测、保护和控制变电站的运行。
二次设备通常包括保护装置、测量仪表和控制装置等。
3.1 保护装置保护装置用于监测电网中的异常情况，并采取措施保护设备和人员的安全。
保护装置可以监测电流、电压、频率等参数，并在检测到异常情况时触发断路器或其他措施，以切断电路或采取其他保护措施。
3.2 测量仪表测量仪表用于监测电网中的电压、电流、功率等参数，以便了解电网的运行状态。
测量仪表可以提供实时数据和历史记录，帮助电力工程师进行设备维护和故障诊断。
变电站一次设备有哪些及介绍根据接线图从上往下挨个儿的认识咱们未来一直打交道的设备!110kV变电站一次接线图110kV线路以最左边线路为例进行讲解，从上往下最开始的是线路名称的标注：如果本站是A，进线一般情况为AB(出线)、或者BA(进线)，如果是双回线的情况，还在后面加上东、西、南、北方位。
了解了线路名称后我们开始熟悉进线后的第一台设备：避雷器。
避雷器避雷器：为了保护电器免受高瞬态过电压危害并限制续流时间也常限制续流赋值的一种电器。
可以这么理解：雷击时产生的外部过电压而产生的大电流会被避雷器引导地面中去，从而保护了变电站的一次设备。
避雷器主要有管型避雷器、阀型避雷器和氧化锌避雷器，前一利用间隙加灭弧能力进行设计，第二种利用间隙加碳化硅的阀片进行设计，最普遍也是应用最广的是氧化锌避雷器：利用氧化锌的非线性的电压电流曲线进行设计。
线路PT(电压互感器)电压互感器的作用主要是将一次高电压通过线圈变比降为最高100V的二次电压，电压数据提供给二次保护装置使用。
特别注意：PT二次部分禁止短路(因为电流变比与电压变比刚好相反，如果短路会在二次侧产生极大的短路电流)同理，CT二次侧禁止开路。
Tip：线路上的电压互感器一般只安装在一相上(两相、三相也有)，作用主要是检无压、检同期的作用(两相、三相的还用于关口电压的计量)，单相PT针对自动重合闸装置和线路地刀带电闭锁而存在。
避雷器之后就是经典的组合了：开关刀闸从上往下依次是：线路地刀16160—线路刀闸1616—线路侧地刀16140—线路161断路器—母线侧地刀16130—母线侧刀闸1611或者1612(根据链接母线号数决定)—母线开关=断路器(具有灭弧能力)刀闸=隔离开关(不具有灭弧能力)110kV室外GIS变电站线路侧一次设备其中16160这把地刀归调度管辖，因为要考虑到线路对面的情况才能决定该不该合这把刀，而我们只是变电站运维人员没有千里眼，看不到那么远!而开关、刀闸的动作均由直流供电系统保障(主控室内的直流馈电柜)。
变电站的原理
变电站是电力系统中的重要组成部分，其主要功能是进行高压电能的变换、传输和配电。
变电站由变压器、刀闸、断路器、互感器、绝缘子等设备组成。
其工作原理如下：
1. 变压器：变电站中的变压器负责将输送到变电站的高压电能进行变压，提高或降低电压水平。
变压器采用工作原理为电磁感应，通过线圈的磁场变化来实现电能的变换。
2. 刀闸和断路器：刀闸和断路器用于控制电流的通断和分配。
刀闸主要用于切断、连接电路以及通过不同性能的隔离开关使电气设备带电检修。
断路器主要用于电路的断开和闭合，以保护电力设备免受过电流、短路等故障的影响。
3. 互感器：互感器是用来测量电压、电流和功率等参数的设备。
它通过电磁感应原理将高压电网的电压和电流进行降压和降流，以便用来供测量仪表进行读取、计算和保护控制等功能。
4. 绝缘子：绝缘子用于将导线与支柱或设备之间隔离，以防止电流泄漏或发生短路。
绝缘子通常由绝缘材料，如陶瓷或聚合物制成，具有良好的绝缘性能。
变电站的工作原理是将输送到变电站的高压电能经过变压器的变换和互感器的测量后，由刀闸和断路器进行控制和分配，最后通过绝缘子对电流进行隔离，将不同电压等级的电能送往不同的电力用户。
变电站在电力系统中起到了传输、变换和配电的重要作用。
变电站一二次设备的工作原理1.变电站一、二次设备的工作原理可分为两个层次，一次设备主要负责电力输送，包括变压器、断路器、隔离开关等；二次设备则负责保护、控制、测量和检测等功能，比如继电器、遥控、遥信等。
2.一、二次设备之间通过电力传输线路连接，一次设备通过传输线路将高压电输送至变电站，经过变压器后转换为低压电，然后由二次设备进行保护、控制和测量等操作。
3.一次设备中的变压器主要用于将高压电转换为低压电，其工作原理是利用电磁感应原理，通过一对相邻的线圈，即主线圈和副线圈，将一侧电压的变化传导到另一侧。
根据变压器的变比可以实现电压的升降。
4.断路器是一次设备中的重要装置，主要用于隔离或连接电路，并能在电路发生故障时断开电路。
其工作原理是利用电磁机械力学，当电路发生故障时，断路器通过控制电磁励磁力使得触头分离，从而切断电流流动。
5.隔离开关用于隔离电路，主要是为了对设备进行维护和检修。
其工作原理是通过机械运动将接点分离，从而切断电路。
6.二次设备用于实现对一次设备的保护、控制和测量等功能，其中继电器是最常见的设备之一、继电器基于电磁原理工作，当电流、电压等信号达到设定值时，继电器通过控制机械传动和开关触点，实现对电路的保护或控制。
7.遥控是变电站二次设备中的重要功能之一，通过遥控装置可以实现对一次设备的远程操作，比如控制断路器、隔离开关等。
其工作原理是通过电信号传输，将遥控指令传输至继电器或电动机等设备，从而实现对设备的控制。
8.测量装置主要用于测量电压、电流、功率、频率等电力系统的参数。
其工作原理是依靠传感器将电压、电流等信号转换为电信号，经过放大和处理后，显示或记录相关参数。
9.检测装置主要用于检测电力系统中的故障或异常情况，比如过流、过压、欠压等。
其工作原理通过传感器将故障信号转换为电信号，经过处理后，触发告警或保护动作。
二、变电站一、二次设备的重要性1.变电站一、二次设备是电力传输和配电系统中的核心组成部分，其稳定性和可靠性直接影响到电力供应的质量和可靠性。
变电站一二次设备的工作原理变电站一次设备是指主变压器、断路器、隔离开关、组合电器及互感器等设备，主要用于对输电线路的电流和电压进行控制和调节。
变电站二次设备是指变电站内的自动化装置、保护装置和监控设备等，用于对变电站进行监测和保护。
一、主变压器主变压器是变电站的核心设备，主要用于将高电压输电线路中的电能转换成低电压电能，以供配电系统使用。
主变压器的工作原理是基于电磁感应原理，它由一个或多个线圈组成，其中主线圈的电压和电流与输电线路相连，副线圈的电压和电流与配电系统相连。
当主线圈中的电流发生变化时，通过电磁感应作用，使得副线圈中的电流也发生变化，从而实现电能的转换。
二、断路器断路器是用于中断和闭合电路的装置，主要用于保护变电站和输电线路。
断路器的工作原理是通过在电路中引入一个可控制的开关，当电路中的电流超过额定值时，断路器会自动断开电路，以防止电流过载和短路引起的火灾和设备损坏。
断路器的中断能力和断开速度是评价其性能的重要指标。
三、隔离开关隔离开关是用于在电路中隔离设备的装置，主要用于维护和检修设备。
隔离开关的工作原理是通过控制电路中的导电件的闭合和断开，将电流从设备上分离出来，以便进行操作和维修。
隔离开关通常配备有可视和可操作的手柄，以方便操作人员进行操作。
四、组合电器组合电器是将多个电器组合在一个外壳内形成一个整体的设备，主要用于在变电站中进行电能传送和控制。
组合电器中常见的设备有电流互感器、电容器和避雷器等。
组合电器的工作原理是将不同的电器组合在一起，并通过配电设备进行控制和管理，以提高变电站的效率和可靠性。
五、互感器互感器是一种电气转换装置，主要用于测量电流和电压以及变换电能。
互感器的工作原理是基于电磁感应原理，它通过变换电流和电压的比例关系，将高电压高电流信号转换成低电压低电流信号，以供给保护装置和计量装置使用。
互感器通常由主绕组和副绕组组成，电流和电压信号在主绕组中感应出电磁场，并通过耦合作用，使副绕组中的电流和电压发生变化。
变电站一次二次设备工作原理变电站一次二次设备是指电力系统中的一次设备和二次设备。
一次设备通常是变电站的主要设备，包括高压设备、变压器、开关设备等，负责输电和变换电压。
二次设备是一次设备的辅助设备，用于控制、测量、保护和监控电力系统，将一次设备的信号转换为可读取和处理的信号。
一次设备的工作原理：1. 高压设备：高压设备用于输电和保护电力系统的安全运行，包括高压开关、隔离开关、断路器等。
当需要进行操作时，开关设备可以打开或关闭电路，隔离开关可以断开电路并确保操作安全。
2. 变压器：变压器用于变换电压，将高压电流从输电线路转换为适用于用户的低压电流。
变压器是基于电磁感应原理工作的，通过绕组和铁芯来实现高低电压之间的转换。
二次设备的工作原理：1. 控制设备：控制设备用于控制电力系统中的电气设备，例如开关控制柜、自动化设备等。
它们接收来自一次设备的信号，根据需要进行操作或控制电路。
2. 测量设备：测量设备用于测量和记录电力系统中的电压、电流、功率等参数。
通常包括电流互感器、电压互感器、电能表等。
它们将电力系统中的信号转换为可读取的数据，以便监测系统的运行状态和电量消耗。
3. 保护设备：保护设备用于检测电力系统中的故障和异常情况，并采取相应的保护措施，以确保系统的安全运行。
例如，差动保护装置可检测到电流的不平衡，断路器能够断开电路以防止短路和过电流等。
4. 监控设备：监控设备用于监测和记录电力系统的运行状态，例如监控变压器的温度、油位等。
它们提供实时的数据和警报，以便运维人员根据需要采取相应的维修或更换措施。
总之，一次二次设备的工作原理是通过不同的电气装置和设备，将电力系统中的电流、电压等信号转化为可读取、测量、控制和保护的信息。
这些设备共同工作，确保电力系统的稳定和安全运行。
电力基础知识培训：变电站一次设备1. 引言变电站是电力系统中非常重要的组成部分，其作用是将来自发电厂或输电线路的高压电能转换为适用于配电网的低压电能。
变电站一次设备是指变电站中与高压电网直接接触的设备，包括断路器、隔离开关、电力变压器等。
本文将对变电站一次设备进行详细介绍，包括其功能、类型、工作原理等。
2. 变电站一次设备的功能变电站一次设备具有以下几个主要功能：2.1 断开和接通电路变电站一次设备中的断路器和隔离开关能够断开和接通电路。
断路器主要用于保护电力系统，在发生短路或过电流时能够迅速切断电路，防止设备损坏和事故发生。
隔离开关主要用于在变电站维护和检修时隔离设备，确保工作人员的安全。
2.2 调整电压电力变压器是变电站一次设备的重要组成部分，其作用是将高压电能转换为低压电能，以适应配电网的需要。
通过调整变压器的变比，可以实现对电压的精确控制，确保供电质量和电力稳定性。
2.3 测量和监控变电站一次设备中配备有各种传感器和监测设备，用于测量和监控电力系统的参数，如电流、电压、功率因数等。
这些数据对于电力系统的运行和管理非常重要，能够及时发现问题并采取相应的措施。
3. 变电站一次设备的类型变电站一次设备包括断路器、隔离开关、电力变压器等多种类型。
下面将分别进行介绍。
3.1 断路器断路器是变电站一次设备中最重要的组件之一。
根据其结构和工作原理的不同，断路器可以分为空气断路器、油断路器和SF6断路器等。
空气断路器一般用于低压系统，油断路器适用于中压系统，SF6断路器主要用于高压系统。
断路器能够迅速切断电路，并具有较高的开断能力和负载分断能力。
3.2 隔离开关隔离开关在变电站中用于隔离设备和电源，确保工作人员的安全。
与断路器不同，隔离开关只能通过手动操作切断电路，不能对电路进行断开和接通操作。
隔离开关根据结构和用途的不同，可以分为负荷隔离开关、母线隔离开关等。
3.3 电力变压器电力变压器是将高压电能转换为低压电能的重要设备。
