【CN209928781U】可控制断层角度的正反转构造物理模拟实验装置【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920334058.8(22)申请日 2019.03.17(73)专利权人 郑州工业应用技术学院地址 451100 河南省郑州市新郑高新技术开发区中华北路郑州工业应用技术学院

(72)发明人 杨甜　(74)专利代理机构 北京汇捷知识产权代理事务所(普通合伙) 11531代理人 李宏伟

(51)Int.Cl.G09B 25/00(2006.01)

(54)实用新型名称一种土木工程力学解析的减震演示装置(57)摘要本实用新型公开了一种土木工程力学解析的减震演示装置，包括演示箱体，所述演示箱体的一端嵌入安装有控制开关，所述演示箱体的相邻一端均匀开设有排气窗，所述演示箱体的一端对应排气窗下方位置处均匀开设有进气窗，本实用新型结构科学合理，使用安全方便，通过旋动固定旋钮，使安装块与模拟板分离，取下安装块，将滑动安装板套在连接杆上，并将演示需要的模拟块安装在滑动安装板上，可根据演示需求，安装不同数量的模拟块，并通过固定旋钮对安装块进行限位安装，便于滑动安装板的安装和拆卸，通过拉动拉把，将收纳槽露出，可将演示需要的零部件放置在收纳槽内，并通过隔板进行分类存放，便于细小物品使用时的收纳和存放。

权利要求书1页 说明书4页 附图5页CN 209729277 U2019.12.03

CN 209729277 U1.一种土木工程力学解析的减震演示装置，包括演示箱体(1)，其特征在于：所述演示箱体(1)的一端嵌入安装有控制开关(2)，所述演示箱体(1)的相邻一端均匀开设有排气窗(3)，所述演示箱体(1)的一端对应排气窗(3)下方位置处均匀开设有进气窗(4)，所述演示箱体(1)的底端内壁安装有震动电机(5)，所述震动电机(5)的顶端固定安装有传动杆(6)，所述传动杆(6)的顶端四角连接有支撑柱(7)，所述支撑柱(7)与演示箱体(1)连接处安装有软垫(8)，所述支撑柱(7)的顶端安装有模拟板(9)，所述演示箱体(1)的相邻另一端开设有收纳槽(10)，所述收纳槽(10)的两端均转动连接有收纳盖板(11)，所述收纳盖板(11)的一端连接有拉把(13)，所述收纳槽(10)的底端内壁均匀安装有隔板(12)；所述控制开关(2)的输入端电性连接市电的输出端，所述控制开关(2)的输出端电性连接震动电机(5)的输入端。2.根据权利要求1所述的一种土木工程力学解析的减震演示装置，其特征在于，所述演示箱体(1)为一种不锈钢材质的构件，所述演示箱体(1)的外侧涂有防锈涂料。3.根据权利要求1所述的一种土木工程力学解析的减震演示装置，其特征在于，所述演示箱体(1)的一端内壁对应排气窗(3)位置处安装有排气仓(14)，所述排气仓(14)的一端对称安装有风扇(15)，所述演示箱体(1)的一端内壁对应进气窗(4)位置处连接有进气仓(16)，所述进气仓(16)的底端内壁安装有过滤网(17)，所述进气仓(16)的底端内壁对应过滤网(17)一侧位置处均匀连接有吸湿板(18)；所述控制开关(2)的输出端电性连接风扇(15)的输入端。4.根据权利要求3所述的一种土木工程力学解析的减震演示装置，其特征在于，所述过滤网(17)的孔径为0.5mm，相邻两个吸湿板(18)的间隔为3cm。5.根据权利要求1所述的一种土木工程力学解析的减震演示装置，其特征在于，所述模拟板(9)的顶端均匀嵌入安装有便捷拆卸机构(19)，所述便捷拆卸机构(19)包括安装块(1901)、固定旋钮(1902)、连接杆(1903)、滑动安装板(1904)、模拟块(1905)和固定螺孔(1906)；所述模拟板(9)的顶端均匀嵌入安装有安装块(1901)，所述模拟板(9)的顶端对应安装块(1901)下方位置处开设有固定螺孔(1906)，所述安装块(1901)的顶端嵌入安装有固定旋钮(1902)，对应两个所述安装块(1901)之间对称连接有连接杆(1903)，所述连接杆(1903)的外侧安装有滑动安装板(1904)，所述滑动安装板(1904)的顶端连接有模拟块(1905)。6.根据权利要求5所述的一种土木工程力学解析的减震演示装置，其特征在于，所述安装块(1901)与演示箱体(1)之间通过固定旋钮(1902)和固定螺孔(1906)进行固定安装，所述固定旋钮(1902)的外侧包覆有防滑橡胶套。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920332334.7(22)申请日 2019.03.15(73)专利权人 哈尔滨工程大学地址 150001 黑龙江省哈尔滨市南岗区南通大街145号哈尔滨工程大学科技处知识产权办公室(72)发明人 明付仁　张阿漫　张晓龙　王诗平　刘云龙　刘丙祥　崔璞　张帅　(51)Int.Cl.G01M 10/00(2006.01)F41B 11/70(2013.01)F41B 11/62(2013.01)F41B 11/50(2013.01)F41A 21/32(2006.01)F41A 21/28(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种高压气控制的物体多角度高速入水实验装置(57)摘要本实用新型属于物体高速入水实验领域。

具体涉及一种高压气控制的物体多角度高速入水实验装置。

本实用新型实现了同一套装置满足多种实验工况的需求，最高可以实现物体入水速度600m/s，入水角度在0～90度。

本实用新型采用发射物弹托装置将发射物夹持，可以满足多尺寸形状的发射物，并在发射装置枪管端添加弹托收集器和泄气装置，避免高压气对物体入水瞬间的影响。

并在发射物内安装加速度传感器，可记录在入水过程中物体的加速度变化过程。

阵列光源使高速摄像机拍摄的入水过程更加清晰，以满足不同工况下的高精度实验，并且具有较好的操作性和重复性，并且在高压气罐上安装手动泄气装置，可手动泄气，安全可靠。

装置结构紧凑灵活，整体所占空间小。

权利要求书2页 说明书5页 附图8页CN 209589420 U 2019.11.05C N 209589420U权　利　要　求　书1/2页CN 209589420 U1.一种高压气控制的物体多角度高速入水实验装置，包括发射装置和支架，其特征在于：所述的发射装置包括高压气罐；所述的高压气罐上设有隔离电磁阀和触发电磁阀；所述的隔离电磁阀的一端与高压气罐相连，另一端与空气压缩机相连；所述的触发电磁阀的一端与高压气罐相连，另一端与枪管相连；所述的支架上安装有升降平台，升降平台上安装有角度调节装置；所述的角度调节装置包括推杆电机，推杆电机与高压气罐的气罐顶盖连接板相连；所述的触发电磁阀与枪管的连接处安装有发射物弹托装置，枪管的另一端安装有弹托收集器及泄气装置。

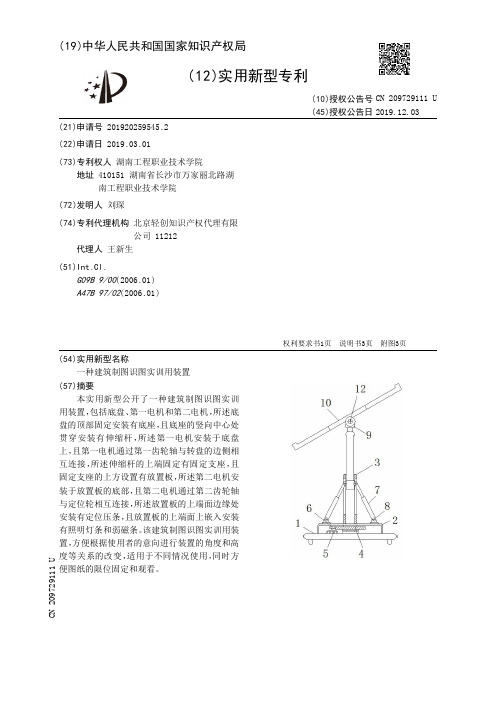

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920259545.2(22)申请日 2019.03.01(73)专利权人 湖南工程职业技术学院地址 410151 湖南省长沙市万家丽北路湖南工程职业技术学院(72)发明人 刘琛　(74)专利代理机构 北京轻创知识产权代理有限公司 11212代理人 王新生(51)Int.Cl.G09B 9/00(2006.01)A47B 97/02(2006.01)(54)实用新型名称一种建筑制图识图实训用装置(57)摘要本实用新型公开了一种建筑制图识图实训用装置，包括底盘、第一电机和第二电机，所述底盘的顶部固定安装有底座，且底座的竖向中心处贯穿安装有伸缩杆，所述第一电机安装于底盘上，且第一电机通过第一齿轮轴与转盘的边侧相互连接，所述伸缩杆的上端固定有固定支座，且固定支座的上方设置有放置板，所述第二电机安装于放置板的底部，且第二电机通过第二齿轮轴与定位轮相互连接，所述放置板的上端面边缘处安装有定位压条，且放置板的上端面上嵌入安装有照明灯条和弱磁条。

该建筑制图识图实训用装置，方便根据使用者的意向进行装置的角度和高度等关系的改变，适用于不同情况使用，同时方便图纸的限位固定和观看。

权利要求书1页 说明书3页 附图3页CN 209729111 U 2019.12.03C N 209729111U权　利　要　求　书1/1页CN 209729111 U1.一种建筑制图识图实训用装置，包括底盘（1）、第一电机（5）和第二电机（14），其特征在于：所述底盘（1）的顶部固定安装有底座（2），且底座（2）的竖向中心处贯穿安装有伸缩杆（3），并且伸缩杆（3）的下端与底盘（1）的连接处固定有转盘（4），所述第一电机（5）安装于底盘（1）上，且第一电机（5）通过第一齿轮轴（6）与转盘（4）的边侧相互连接，并且底座（2）的顶部设置有液压杆（7），而且液压杆（7）与底座（2）和伸缩杆（3）的连接处均固定有转轴（8），所述伸缩杆（3）的上端固定有固定支座（9），且固定支座（9）的上方设置有放置板（10），并且固定支座（9）和放置板（10）的连接处分别设置有连接支座（11）和连接件（12），而且连接件（12）之间安装有定位轮（13），所述第二电机（14）安装于放置板（10）的底部，且第二电机（14）通过第二齿轮轴（15）与定位轮（13）相互连接，所述放置板（10）的上端面边缘处安装有定位压条（16），且放置板（10）的上端面上嵌入安装有照明灯条（17）和弱磁条（18），并且放置板（10）的外侧铺设有亚克力板（19），而且放置板（10）的边侧安装有开关（20）。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920374518.X(22)申请日 2019.03.23(73)专利权人 何佳宇地址 330029 江西省南昌市青山湖区北京东路242号1栋2单元502室(72)发明人 何佳宇　饶淼岚　(74)专利代理机构 北京久维律师事务所 11582代理人 陈强(51)Int.Cl.G09B 23/10(2006.01)(54)实用新型名称一种高中物理实验用教学装置(57)摘要本实用新型公开了一种高中物理实验用教学装置，通过设置速度教学机构和平抛运动教学机构，能够将速度和平抛运动方面的知识结合起来，当该装置在工作时，能够方便学生了解并学习该方面的内容；通过设置滚球，并在滚球内设置发光层，当滚球在滚动时，滚球内部的灯带发光，进而能够使滚球发亮，方便学生观看；通过设置速度测试仪，并将所有的竖直导向管设置成不同的高度，能够通过速度测试仪检测滚球在不同高度落下后的速度，同时，还能够检测到滚球在进行平抛运动时的初始速度，进而方便学生学习并了解平抛运动；通过在横向导向管的两端设置卡槽，能够通过连接件将相邻的横向导向管连接起来，进而便于改变横向导向管的长度。

权利要求书1页 说明书3页 附图2页CN 209980574 U 2020.01.21C N 209980574U权　利　要　求　书1/1页CN 209980574 U1.一种高中物理实验用教学装置，包括速度教学机构(1)和平抛运动教学机构(4)，其特征在于，所述速度教学机构(1)包括若干个竖直导向管(2)和横向导向管(3)，所述竖直导向管(2)和横向导向管(3)的内部均开设有导球槽，所述竖直导向管(2)和横向导向管(3)的顶端均为开口状态，所有的竖直导向管(2)的高度均不一致；所述平抛运动教学机构(4)设置在横向导向管(3)的出口端。

2.根据权利要求1所述的一种高中物理实验用教学装置，其特征在于，所述平抛运动教学机构(4)包括箱体，该箱体的顶端为开口状态，且该箱体内部的底端铺设有一层沙层(5)。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920504165.0(22)申请日 2019.04.15(73)专利权人 湖南科技大学地址 411201 湖南省湘潭市雨湖区桃源路(72)发明人 王佳亮　万步炎　黄筱军　彭奋飞　(74)专利代理机构 湘潭市汇智专利事务所(普通合伙) 43108代理人 颜昌伟(51)Int.Cl.E21B 25/18(2006.01)E21B 34/06(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种小口径保压绳索取心钻具的单向阀启闭控制机构(57)摘要本实用新型公开了一种小口径保压绳索取心钻具的单向阀启闭控制机构，包括捞矛头、弹卡组件、收卡筒、弹卡支架、主强力磁块、副强力磁块、非金属压套、单向阀盖、芯轴。

收卡筒的下部设有横杆，横杆的中部设置有拉杆，主强力磁块设置在弹卡支架的通槽内，拉杆穿过主强力磁块能够沿轴向方向上下运动；拉杆的下端部设有副强力磁块；弹卡支架的下端与芯轴连接，芯轴上端处设有沿芯轴轴向方向设置的单向阀孔，单向阀孔内设有单向阀芯，单向阀芯的上部设有强力磁环，强力磁环位于副强力磁块正下方。

本实用新型能够实现保压钻具单向阀芯开启位移行程的自由调整，同时降低在打捞内管总成过程中由于弹卡组件无法正常收缩，造成打捞失败的风险。

权利要求书1页 说明书3页 附图2页CN 209942780 U 2020.01.14C N 209942780U权　利　要　求　书1/1页CN 209942780 U1.一种小口径保压绳索取心钻具的单向阀启闭控制机构,包括捞矛头、弹卡组件、收卡筒、横杆、拉杆、弹卡支架、主强力磁块、副强力磁块、非金属压套、单向阀芯、强力磁环、单向阀盖、芯轴；捞矛头与收卡筒连接；弹卡组件销接于弹卡支架内；收卡筒与弹卡组件销接；芯轴的上部设置有单向阀盖；弹卡支架的下部与芯轴连接；其特征在于：收卡筒的下部设有横杆，横杆的中部设有拉杆，拉杆沿着收卡筒轴向设置；主强力磁块设置在弹卡支架的通槽内，拉杆下端穿过主强力磁块的中心孔与副强力磁块连接，拉杆能够沿轴向方向上下运动；弹卡支架的下端与芯轴连接，所述的芯轴上端处设有沿芯轴轴向方向设置的单向阀孔，单向阀孔与芯轴的中心孔连通，单向阀孔内设有单向阀芯，单向阀芯的上部设有强力磁环，强力磁环位于副强力磁块正下方。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920549759.3(22)申请日 2019.04.22(73)专利权人 中国科学院地理科学与资源研究所地址 100101 北京市朝阳区大屯路甲11号(72)发明人 卜红梅　宋献方　刘士平　(74)专利代理机构 北京科亿知识产权代理事务所(普通合伙) 11350代理人 汤东凤(51)Int.Cl.G01N 27/62(2006.01)C02F 3/28(2006.01)C02F 101/16(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种反硝化培养实验装置(57)摘要本实用新型公开了一种反硝化培养实验装置，包括一底座、若干直管和一转动单元；所述底座上绕底座中心设有一圈固定槽，固定槽用来放置直管；所述直管底端开口设有可拆卸的橡胶塞，其顶端开口设有可拆卸的盖子；所述盖子内侧固定一金属线的一端，金属线的另一端连接一磁石；当盖子盖住直管顶端开口时，磁石位于直管内；所述转动单元包括一转子、一转动轴、以及一电机；所述转子以可拆卸方式安装于底座中心；所述转动轴垂直底座设置，其两端分别连接转子和电机的输出端；当电机启动，即可带动底座转动。

本实用新型基于气体流动培养技术设计，避免了反硝化培养过程中气体扩散受阻的问题，还可以更充分地模拟野外水体环境。

权利要求书1页 说明书3页 附图3页CN 209927771 U 2020.01.10C N 209927771U权　利　要　求　书1/1页CN 209927771 U1.一种反硝化培养实验装置，其特征是：包括一底座、若干直管和一转动单元；所述底座上绕底座中心设有一圈固定槽，固定槽用来放置直管；所述直管底端开口设有可拆卸的橡胶塞，其顶端开口设有可拆卸的盖子；所述盖子内侧固定一金属线的一端，金属线的另一端连接一磁石；当盖子盖住直管顶端开口时，磁石位于直管内；所述转动单元包括一转子、一转动轴、以及一电机；所述转子以可拆卸方式安装于底座中心；所述转动轴垂直底座设置，其两端分别连接转子和电机的输出端；当电机启动，即可带动底座转动。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920220228.X(22)申请日 2019.02.21(73)专利权人 内蒙古工业大学地址 010000 内蒙古自治区呼和浩特市新城区爱民路(北)49号(72)发明人 寇志伟　崔啸鸣　马德智　徐明娜　李文军　王永峰　巴特尔　(74)专利代理机构 北京鼎德宝专利代理事务所(特殊普通合伙) 11823代理人 牟炳彦(51)Int.Cl.G09B 25/02(2006.01)(54)实用新型名称一种电动机变频实验教学装置(57)摘要本实用新型公开了一种电动机变频实验教学装置，包括固定板，所述固定板的下端固定连接有两个支撑板，两个所述支撑板的下端均设置有两个万向轮，两个所述支撑板相对的两侧壁共同固定连接有连接板，所述连接板的下端设有支撑机构，所述固定板的上端设有凹槽，所述凹槽内设有调节机构，所述固定板的上方设有展示平台，所述调节机构与展示平台连接。

本实用新型结构设计合理，可以根据需求对展示平台的高度进行调节，使其便于教学人员进行实验操作使用，且展示平台的稳定性较好。

权利要求书1页 说明书3页 附图1页CN 209928805 U 2020.01.10C N 209928805U权　利　要　求　书1/1页CN 209928805 U1.一种电动机变频实验教学装置，包括固定板（6），其特征在于，所述固定板（6）的下端固定连接有两个支撑板（1），两个所述支撑板（1）的下端均设置有两个万向轮（14），两个所述支撑板（1）相对的两侧壁共同固定连接有连接板（13），所述连接板（13）的下端设有支撑机构，所述固定板（6）的上端设有凹槽（11），所述凹槽（11）内设有调节机构，所述固定板（6）的上方设有展示平台（7），所述调节机构与展示平台（7）连接，所述固定板（6）的上端设有多个用于展示平台（7）导向的导向机构。
