变电站电缆保护管施工

变电站建筑主体埋管施工方案本文旨在介绍变电站建筑主体埋管施工方案的目的和背景。

变电站建筑主体埋管施工是指在建筑物的施工过程中，将各种管道（如电缆、水管、燃气管等）安装在建筑的墙体、地面或屋顶等位置，以便于供应电力、水源、燃气等各种资源。

通过合理的施工方案，可以确保管道布置合理、施工高效，并保证变电站的运行安全和工程质量。

本方案旨在为变电站建筑主体埋管施工提供指导，并明确施工目标和相关要求。

同时，它也是施工过程中监理人员、施工人员和相关部门之间沟通的重要依据。

不同变电站的建筑主体埋管施工方案可能存在差异，因此，在施工前应根据实际情况进行方案调整和优化。

在施工过程中，应严格按照设计要求和安全标准进行施工，确保施工质量和工程安全。

通过本文的介绍和分析，可帮助相关人员更好地理解变电站建筑主体埋管施工方案的重要性和实施步骤，从而提高施工效率和质量。

以上是本文引言部分的内容，后续将继续详细介绍变电站建筑主体埋管施工方案的具体内容。

施工准备以上是本文引言部分的内容，后续将继续详细介绍变电站建筑主体埋管施工方案的具体内容。

施工准备本部分将详细描述进行变电站建筑主体埋管施工前的准备工作，包括人员安排和材料准备等。

本部分将详细描述进行变电站建筑主体埋管施工前的准备工作，包括人员安排和材料准备等。

人员安排在进行变电站建筑主体埋管施工前，需要有合适的人员进行施工和监督工作。

根据项目需要，可以安排以下人员：人员安排在进行变电站建筑主体埋管施工前，需要有合适的人员进行施工和监督工作。

根据项目需要，可以安排以下人员：工程经理：负责组织、协调和监督施工过程，确保施工顺利进行。

工程经理：负责组织、协调和监督施工过程，确保施工顺利进行。

施工队伍：包括焊工、操作工等，根据施工计划进行人员调配。

安全监督员：负责施工现场的安全管理和监督，确保施工过程的安全性。

质量监督员：负责施工质量的监督和检查，确保施工质量符合要求。

材料准备为了顺利进行变电站建筑主体埋管施工，需要提前准备好所需材料。

茌平新城110kV变电站控制电缆敷设作业指导书编制：日期：审核：日期：批准：日期：施工单位：日期：一、施工准备1、工器具准备电缆放线架、钢锯、电缆剪断钳、兆欧表、对讲机、塑料编带、塑料胶带、绑线、记号笔、打号机（线号管）、打牌机、尼龙绳、尼龙扎带、热缩管、热缩枪、压线钳、线鼻子、接地软线（做屏蔽）、万用表、剥线钳、斜口钳、尖嘴钳、壁纸刀、螺丝刀、打火机、手套、急救箱等。

“可做表说明”2、技术准备（1）熟悉就地设备、控制盘柜的安装位置、电缆沟走向。

（2）核对接线图纸和电缆清册，并与相关专业人员进行图纸会审。

（3）对电缆敷设路径进行二次设计，编制电缆敷设清单。

核对电缆规格、型号、数量与电缆清单相符。

（4）敷设前应按设计和实际路径计算每根电缆的长度，合理安排每盘电缆。

二、施工方法及要求1、电缆运输及现场存放根据现场情况，规划好电缆盘存放场所，一方面要考虑不影响交通，另一方面要选择易于放线的位置，电缆盘在现场应摆放整齐。

2、电缆敷设前应完成的工作电缆敷设要专人负责，严格过程控制。

敷设前，应检查电缆型号、规格等应符合设计，对电缆进行外观检查及绝缘电阻测量，并做好记录，合格后方可施放。

3、敷设通道应畅通并验收合格检查敷设路线是否明确，有无堵塞或不便通行的地方。

检查电缆两端的设备是否就位，位置是否正确，并预先编号以利施工。

4、电缆敷设的工艺要求（1）动力电缆、控制电缆与信号电缆应分层敷设。

自上而下的排列顺序为：35kV电力电缆、10kV电力电缆、照明电缆、直流电缆、控制电缆、通讯及屏蔽电缆。

敷设后应根据需要留出一定的备用长度（2）尽量同一方向电缆一次敷设完毕，对不能一次敷设的电缆，给其留出适当的位置，以便以后敷设。

（3）在敷设过程中注意转弯部分，应配备有经验的电缆工，一根电缆敷设完，在转角处每根电缆要一致地相互平行转弯，即整理、绑扎、挂牌，以保证敷设整齐、美观、正确。

（4）在十字交叉处，要力求把分向一边的电缆一次进行敷设，另一边再作一次敷设，使交叉处只成两层交压，以求美观，沿竖井敷设时使电缆交叉尽量集中在底部。

《变电站继电保护设备安装施工方案》一、项目背景随着电力需求的不断增长，为了确保电力系统的稳定运行，提高供电可靠性，需要对某变电站进行继电保护设备的安装。

本次安装工程将涉及到多个继电保护装置的安装、调试和投运，以满足变电站对电力系统的保护要求。

该变电站是地区重要的电力枢纽，承担着为周边地区供电的重要任务。

由于原有继电保护设备老化、性能下降，无法满足当前电力系统的安全运行要求，因此需要进行更新换代。

本次安装的继电保护设备将采用先进的技术和可靠的产品，以提高变电站的自动化水平和运行安全性。

二、施工步骤1. 施工准备（1）组织施工人员熟悉施工图纸、技术规范和安装说明书，进行技术交底。

（2）准备好施工所需的工具、设备和材料，检查其质量和数量是否符合要求。

（3）对施工现场进行清理和整理，确保施工场地整洁、安全。

（4）与业主、监理等相关单位进行沟通协调，确定施工进度和施工方案。

2. 设备开箱检查（1）在设备到货后，及时组织业主、监理和施工单位进行设备开箱检查。

（2）检查设备的型号、规格、数量是否与合同和设计要求一致。

（3）检查设备的外观是否完好，有无损坏、变形等情况。

（4）检查设备的随机文件、备品备件是否齐全。

3. 基础制作与安装（1）根据设备安装图纸，进行基础制作。

基础制作应符合设计要求，尺寸准确、牢固可靠。

（2）基础制作完成后，进行基础的安装。

基础安装应水平、牢固，与设备底座连接紧密。

4. 设备安装（1）将继电保护设备按照设计要求进行安装。

设备安装应牢固、整齐，与基础连接紧密。

（2）进行设备的接线。

接线应准确、牢固，符合设计要求和技术规范。

（3）对设备进行接地。

接地应可靠，符合设计要求和技术规范。

5. 调试与试验（1）在设备安装完成后，进行设备的调试和试验。

调试和试验应按照设备调试大纲和技术规范进行。

（2）对继电保护装置进行定值整定和校验。

定值整定应准确、合理，符合电力系统的运行要求。

（3）进行设备的联动试验和模拟故障试验。

《变电站电缆接入施工方案》一、项目背景随着电力需求的不断增长，为了提高供电可靠性和稳定性，现需对某变电站进行电缆接入施工。

该变电站承担着重要的电力分配任务，此次电缆接入将为周边地区提供更加可靠的电力供应。

本次施工涉及到高压电缆的敷设、连接和调试等工作，施工环境复杂，技术要求高。

因此，必须制定详细的施工方案，确保施工过程安全、高效、质量可靠。

二、施工步骤1. 施工准备（1）技术准备- 熟悉施工图纸和相关技术规范，了解电缆的规格、型号、长度等参数。

- 编制施工方案和技术交底，对施工人员进行培训。

（2）材料准备- 根据施工图纸和材料清单，采购所需的电缆、电缆附件、支架等材料，并进行检验和验收。

- 准备施工所需的工具和设备，如电缆输送机、牵引机、电缆盘支架等。

（3）现场准备- 清理施工现场，确保施工场地平整、无障碍物。

- 搭建临时工棚，用于存放材料和工具。

- 布置施工临时用电和照明设施。

2. 电缆敷设（1）电缆路径测量- 根据施工图纸，使用测量仪器对电缆敷设路径进行测量，确定电缆的长度和走向。

- 在电缆路径上设置标志桩，标明电缆的走向和位置。

（2）电缆敷设方式选择- 根据现场实际情况，选择合适的电缆敷设方式，如直埋敷设、电缆沟敷设、排管敷设等。

- 对于直埋敷设的电缆，应在电缆沟底部铺设砂垫层，以保护电缆。

（3）电缆敷设- 使用电缆输送机和牵引机将电缆敷设到指定位置。

- 在电缆敷设过程中，应注意控制电缆的张力，避免电缆受损。

- 电缆敷设完毕后，应及时对电缆进行固定，防止电缆移动。

3. 电缆连接（1）电缆终端制作- 根据电缆的规格和型号，选择合适的电缆终端头，并进行制作。

- 在制作电缆终端头时，应严格按照工艺要求进行操作，确保终端头的质量。

（2）电缆中间接头制作- 根据电缆的长度和敷设方式，确定电缆中间接头的位置，并进行制作。

- 在制作电缆中间接头时，应注意接头的绝缘处理和密封性能，确保接头的可靠性。

4. 电缆调试（1）电缆绝缘电阻测试- 使用绝缘电阻测试仪对电缆的绝缘电阻进行测试，确保电缆的绝缘性能符合要求。

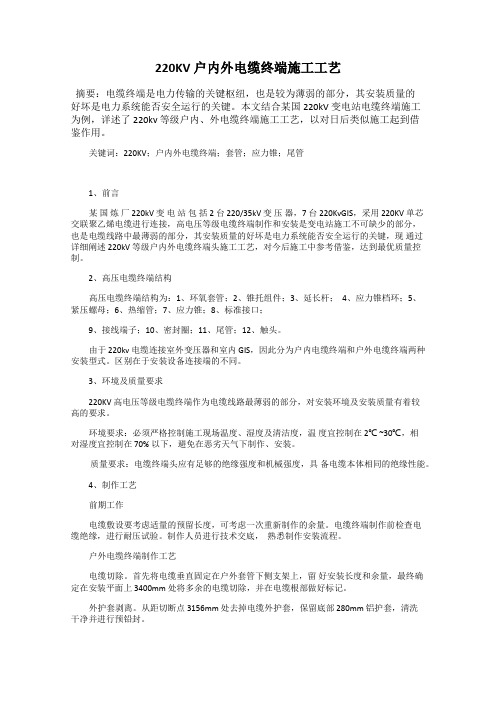

220KV 户内外电缆终端施工工艺摘要：电缆终端是电力传输的关键枢纽，也是较为薄弱的部分，其安装质量的好坏是电力系统能否安全运行的关键。

本文结合某国 220kV 变电站电缆终端施工为例，详述了 220kv 等级户内、外电缆终端施工工艺，以对日后类似施工起到借鉴作用。

关键词：220KV；户内外电缆终端；套管；应力锥；尾管1、前言某国炼厂 220kV 变电站包括 2 台 220/35kV 变压器，7 台220KvGIS，采用 220KV 单芯交联聚乙烯电缆进行连接，高电压等级电缆终端制作和安装是变电站施工不可缺少的部分，也是电缆线路中最薄弱的部分，其安装质量的好坏是电力系统能否安全运行的关键，现通过详细阐述 220kV 等级户内外电缆终端头施工工艺，对今后施工中参考借鉴，达到最优质量控制。

2、高压电缆终端结构高压电缆终端结构为：1、环氧套管；2、锥托组件；3、延长杆； 4、应力锥档环；5、紧压螺母；6、热缩管；7、应力锥；8、标准接口；9、接线端子；10、密封圈；11、尾管；12、触头。

由于 220kv 电缆连接室外变压器和室内 GIS，因此分为户内电缆终端和户外电缆终端两种安装型式。

区别在于安装设备连接端的不同。

3、环境及质量要求220KV 高电压等级电缆终端作为电缆线路最薄弱的部分，对安装环境及安装质量有着较高的要求。

环境要求：必须严格控制施工现场温度、湿度及清洁度，温度宜控制在 2℃ ~30℃，相对湿度宜控制在 70% 以下，避免在恶劣天气下制作、安装。

质量要求：电缆终端头应有足够的绝缘强度和机械强度，具备电缆本体相同的绝缘性能。

4、制作工艺前期工作电缆敷设要考虑适量的预留长度，可考虑一次重新制作的余量。

电缆终端制作前检查电缆绝缘，进行耐压试验。

制作人员进行技术交底，熟悉制作安装流程。

户外电缆终端制作工艺电缆切除。

首先将电缆垂直固定在户外套管下侧支架上，留好安装长度和余量，最终确定在安装平面上 3400mm 处将多余的电缆切除，并在电缆根部做好标记。

变电站敷设电缆注意事项
以下是 7 条关于“变电站敷设电缆注意事项”：
1. 嘿，你可知道缆线就像血管一样重要！在变电站敷设电缆，那得非常小心啊！就好比你给自己身体里的血管布线一样，能马虎吗？比如，要是不注意电缆的规格，那岂不是像血管太细或太粗影响血液流动一样糟糕！一定得选对了呀！
2. 记住咯，在敷设电缆的时候，就像走钢丝一样要稳稳当当的！别搞得乱七八糟的。

你想想看，要是把电缆随意堆放，那不就跟家里乱七八糟的线缠一起一样让人头疼嘛！像给变电站整理电缆走向，就得有条有理的呀！
3. 哇塞，电缆的绝缘保护那可是超级关键的呀！这就好像给宝贝穿上一层坚固的铠甲呀。

你说说，如果不重视绝缘，那不是跟战士上战场不穿铠甲一样危险嘛！在敷设时一定得把这一块做好呀！
4. 大家伙儿可要注意啦，电缆的弯曲半径也不能小瞧哦！这就好比我们弯腰要适度一样。

你想啊，如果弯曲半径太小，不就跟人强行弯腰受伤一个道理嘛！所以得按照要求来呀，别乱来哟！
5. 敷设电缆的环境也很重要哦！就好比鱼儿得在适合的水里才能快活。

要是环境太糟糕，对电缆那可是伤害很大呀！比如太潮湿或有腐蚀性物质，不就像让电缆住在恶劣的房子里一样嘛！可得给它选个好地方呀！
6. 哇哦，电缆的固定也是不容忽视呀！这就好像给调皮的孩子系上安全带一样。

要是不固定好，晃来晃去的，那不就容易出问题嘛！千万别偷懒，好好把电缆固定住啦！
7. 最后一点，也是很关键的一点哦！那就是要经常检查呀！这就像给变电站做体检一样。

不检查怎么知道有没有问题呢？发现问题及时处理，这样才能保证一切顺顺利利的呀！
我觉得在变电站敷设电缆这些注意事项真的太重要了，每一项都得认真对待，不然出了问题可就麻烦大啦！。

《变电站高压电缆维护施工方案》一、项目背景随着电力需求的不断增长，变电站在电力系统中的重要性日益凸显。

高压电缆作为变电站的重要组成部分，其安全稳定运行直接关系到整个电力系统的可靠性。

为了确保变电站高压电缆的正常运行，提高供电质量，特制定本施工方案。

本变电站高压电缆已运行一定年限，部分电缆出现老化、绝缘性能下降等问题，需要进行全面维护，以保障电力系统的安全稳定运行。

二、施工目标1. 对变电站高压电缆进行全面检查和维护，提高电缆的绝缘性能和可靠性。

2. 及时发现并处理电缆存在的隐患和故障，确保电缆安全稳定运行。

3. 严格按照国家规范和标准进行施工，确保施工质量和安全。

三、施工步骤1. 施工准备（1）组织施工人员进行技术培训，熟悉施工图纸和技术规范。

（2）准备施工所需的材料和设备，包括高压电缆、电缆终端头、中间接头、电缆支架、电缆夹具、绝缘材料、接地材料等。

（3）对施工现场进行清理和布置，设置安全警示标志，确保施工安全。

2. 电缆检查（1）外观检查：检查电缆外护套是否有破损、裂纹、变形等情况，如有问题及时进行处理。

（2）绝缘电阻测试：使用绝缘电阻测试仪对电缆的绝缘电阻进行测试，检查电缆的绝缘性能是否符合要求。

（3）直流耐压试验：对电缆进行直流耐压试验，检查电缆的耐压性能是否符合要求。

（4）局部放电检测：使用局部放电检测仪对电缆进行局部放电检测，检查电缆是否存在局部放电现象。

3. 电缆维护（1）电缆外护套修复：对于电缆外护套有破损、裂纹、变形等情况的，采用专用的电缆外护套修复材料进行修复。

（2）电缆终端头和中间接头维护：检查电缆终端头和中间接头的密封性能、绝缘性能是否符合要求，如有问题及时进行处理。

（3）电缆接地维护：检查电缆接地是否良好，接地电阻是否符合要求，如有问题及时进行处理。

4. 电缆敷设（1）根据施工图纸和现场实际情况，确定电缆敷设路径和方式。

（2）采用机械牵引或人工敷设的方式进行电缆敷设，敷设过程中要注意保护电缆，避免电缆受到损伤。

110kV变电站工程施工项目部全站电缆施工方案110kV输变电工程施工项目部2019年10月20日目录1 编制说明 (3)1.1编制依据 (3)1.2适用范围 (3)2 工程概况 (4)2.1 工程规模 (4)2.2 设备主要参数 (4)2.3 施工特点及难点 (4)3 施工准备 (4)3.1 技术准备 (4)3.2 作业人员 (4)3.3 施工场地准备 (5)3.4 施工机械、工器具和材料准备 (5)3.5施工进度计划 (6)3.6工序交接 (6)4 工艺流程 (7)4.1 施工工艺流程 (7)4.2 施工方法和要求 (7)5 质量控制 (7)5.1 质量要点 (16)5.2 质量强制性条文执行 (18)5.3 质量通病及预防措施 (21)5.4 标准工艺应用 (21)5.5质量保证措施 (31)6 安全控制 (32)6.1 施工安全技术措施 (32)6.2施工安全风险识别、评估及预控措施 (33)7 环境保护和文明施工 (35)7.1环境因素分析及控制措施 (35)7.2 环保措施 (36)7.3 文明施工、成品保护措施 (36)1 编制说明1.1编制依据本方案适用于重庆110kV变电站新建工程全站电缆施工。

2 工程概况2.1 工程规模110kV变电站新建工程全站电缆施工范围包括：主变区、110kV配电装置区、10kV屋内配电室、二次设备间、二次舱、无功补偿装置、接地变等范围内的电缆支架安装、电缆槽盒安装、电缆敷设、电缆终端制作及安装、电缆线路防火封堵等工作。

2.2 设备主要参数10kV电力电缆：YJV22-8.7/15-3×30010kV电力电缆：YJV22-8.7/15-3×18510kV电缆终端（户内型）适配：YJV22-8.7/15-3×30010kV电缆终端（户外型）适配：YJV22-8.7/15-3×30010kV电缆终端（户内型）适配：YJV22-8.7/15-3×1852.3 施工特点及难点电缆敷设在电缆沟支架上时，应提前安排好电缆在支架上的位置和各种电缆敷设的先后次序，避免电缆交叉穿越。

110kV变电站工程电缆及管道光缆敷设安装施工方案编写：审核：批准：*********2013年2月25日目录一、编制依据 (2)二、工程概况 (3)三、组织技术措施 (4)四、施工方案 (7)五、质量保证体系及技术组织措施 (16)六、安全保证体系及技术组织措施 (23)七、环境保护的措施 (33)一、编制依据1.1设计总说明、技术要求及施工图纸。

1.2施工组织设计1.3《电气装置安装工程质量检验及评定规程》DL/T5161.1-5161.17-20021.4《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GB 50148-20101.5《电气装置安装工程母线装置施工及验收规范》GB 50149-20101.6《电气装置安装工程高压电器施工及验收规范》GB 50147-20101.7《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB 50171-921.8《电气装置安装工程接地装置施工及验收规范》GB 50169-20061.9《电气装置安装工程蓄电池施工及验收规范》GB 50172-922.0《电气装置安装工程电气设备交接试验标准》GB50150-20062.1《火灾自动报警系统施工及验收规范》GB50166-20072.2《建筑电气工程施工质量验收规范》GB50303-20022.3《电缆外护层》GB29522.4《电线电缆识别标志方法》GB69952.5《电力电缆铜芯铝导线芯》GB39572.6《电工圆铜线》GB3953-832.7《电工圆铝线》GB3955-832.8《电线电缆电性能试验方法》GB30482.9《电缆附件试验方法》GB55893.0《电线电缆交货盘》GB40053.1《交流110kV电缆及附件订货技术规范》DL509-933.2《高压电缆选用导则》DL401-91二、工程概况及特点：1.1工程简述：工程名称：***110kV变电站工程建设单位：***有限公司设计单位：***有限公司监理单位：***有限公司施工单位：***有限责任公司建设地点：***1.2工程规模：1、新建LNG 110KV专用变电站2回110KV进线，其中1回电缆进线由220KV**变电站始，至LNG 110KV专用变电站止，电缆长度为：11.35km；另1回架空-电缆混合线路由110KV临南线T接（临南线9号塔乙线）始，至LNG 110KV专用变电站止，线路长度为1.76km，其中架空部分（T接点-LNG电缆终端塔）长度为1.51km，电缆部分（电缆终端塔-GIS电缆终端头）长度为：0.25km。

变电站区电缆沟施工方案一、前言在电力系统中，电缆是起着输送电能的重要载体，而电缆沟则是保护和管理电缆的重要设施。

变电站作为电力系统中的重要组成部分，其区域内的电缆沟施工方案至关重要。

本文将重点介绍变电站区电缆沟的施工方案。

二、施工前准备1. 方案设计在进行电缆沟施工之前，应当制定详细的施工方案。

方案设计应考虑变电站的布局、电缆布置情况、地形地貌等因素，合理确定电缆沟的位置、深度、宽度等参数。

2. 施工人员培训施工人员应具备一定的电力设施施工经验和技能，特别是对于电缆的安装和维护应有专门培训。

三、施工过程1. 土方开挖首先进行土方开挖工作，根据设计方案确定电缆沟的位置和尺寸，采用机械或人工方式进行开挖。

2. 设置支架在电缆沟内设置支架，用于支撑和固定电缆。

支架的设置应符合设计要求，同时要考虑支架的稳固性和与电缆的绝缘。

3. 铺设电缆在支架上铺设电缆，按照设计方案的布置要求进行铺设，注意电缆的保护和整齐摆放。

4. 沟壁保护电缆铺设完成后，对电缆沟的沟壁进行保护，采取防腐、防潮等措施，确保电缆沟的安全性和稳定性。

四、施工验收1. 完工检查施工完成后，进行完工检查，检查电缆的铺设情况、支架的设置是否符合要求，沟壁的保护是否到位等。

2. 电力试验进行电力试验，检查电缆的绝缘性能和传输性能，确保电缆运行安全可靠。

五、施工总结电缆沟施工是变电站区域内重要的工作之一，合理的施工方案和严格的施工要求对电力系统的正常运行和安全稳定起着至关重要的作用。

希望通过本文的介绍，能对变电站区电缆沟的施工方案有更清晰的认识，为今后的实际施工工作提供一定的参考。
