离心泵培训讲义

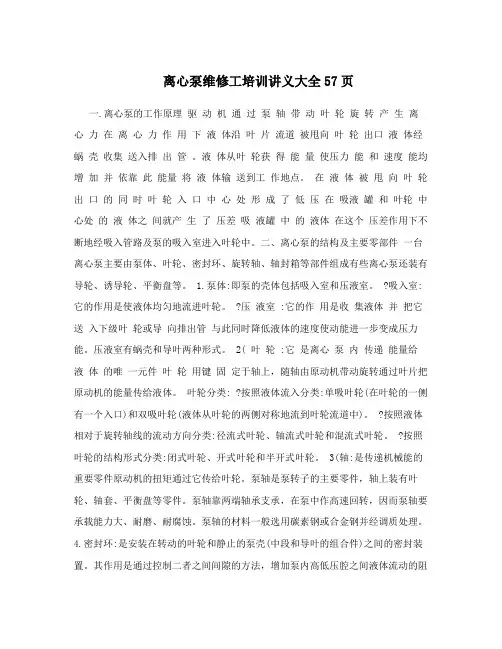

离心泵维修工培训讲义大全57页一.离心泵的工作原理驱动机通过泵轴带动叶轮旋转产生离心力在离心力作用下液体沿叶片流道被甩向叶轮出口液体经蜗壳收集送入排出管。

液体从叶轮获得能量使压力能和速度能均增加并依靠此能量将液体输送到工作地点。

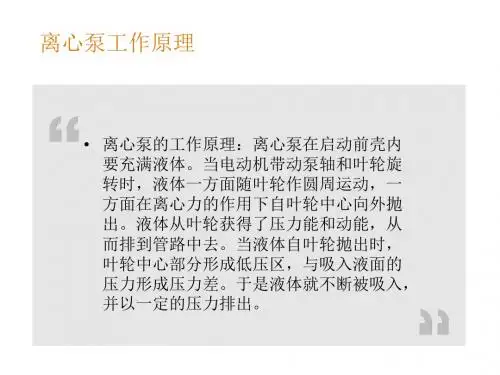

在液体被甩向叶轮出口的同时叶轮入口中心处形成了低压在吸液罐和叶轮中心处的液体之间就产生了压差吸液罐中的液体在这个压差作用下不断地经吸入管路及泵的吸入室进入叶轮中。

二、离心泵的结构及主要零部件一台离心泵主要由泵体、叶轮、密封环、旋转轴、轴封箱等部件组成有些离心泵还装有导轮、诱导轮、平衡盘等。

1.泵体:即泵的壳体包括吸入室和压液室。

?吸入室:它的作用是使液体均匀地流进叶轮。

?压液室 :它的作用是收集液体并把它送入下级叶轮或导向排出管与此同时降低液体的速度使动能进一步变成压力能。

压液室有蜗壳和导叶两种形式。

2( 叶轮 :它是离心泵内传递能量给液体的唯一元件叶轮用键固定于轴上，随轴由原动机带动旋转通过叶片把原动机的能量传给液体。

叶轮分类: ?按照液体流入分类:单吸叶轮(在叶轮的一侧有一个入口)和双吸叶轮(液体从叶轮的两侧对称地流到叶轮流道中)。

?按照液体相对于旋转轴线的流动方向分类:径流式叶轮、轴流式叶轮和混流式叶轮。

?按照叶轮的结构形式分类:闭式叶轮、开式叶轮和半开式叶轮。

3(轴:是传递机械能的重要零件原动机的扭矩通过它传给叶轮。

泵轴是泵转子的主要零件，轴上装有叶轮、轴套、平衡盘等零件。

泵轴靠两端轴承支承，在泵中作高速回转，因而泵轴要承载能力大、耐磨、耐腐蚀。

泵轴的材料一般选用碳素钢或合金钢并经调质处理。

4.密封环:是安装在转动的叶轮和静止的泵壳(中段和导叶的组合件)之间的密封装置。

其作用是通过控制二者之间间隙的方法，增加泵内高低压腔之间液体流动的阻力，减少泄漏。

5. 轴套轴套是用来保护泵轴的，使之不受腐蚀和磨损。

必要时，轴套可以更换。

6.轴封泵轴和前后端盖间的填料函装置简称为轴封，主要防止泵中的液体泄漏和空气进入泵中，以达到密封和防止进气引起泵气蚀的目的。

2023离心泵培训资料课件•离心泵的基础知识•离心泵的选型与设计•离心泵的操作与维护•离心泵的优化与改造目•离心泵的应用案例录01离心泵的基础知识离心泵是利用叶轮旋转而使泵内液体能量增加，随后在泵的出口处流出的一种泵。

离心泵定义根据不同的分类标准，离心泵可分为很多种类。

按照工作原理，离心泵可分为普通离心泵和喷射泵；按吸口数目，可分为单吸泵和双吸泵；按级数，可分为单级泵和多级泵等。

离心泵分类离心泵的定义与分类离心泵工作原理离心泵依靠旋转叶轮对液体做功，将机械能转化为液体的动能和压能。

叶轮旋转时，液体被吸入，然后在离心力作用下被加速并抛向叶轮边缘。

在叶轮边缘，液体进入压水室，速度减慢并被压缩，最后通过泵的出口排出。

离心泵型号及参数离心泵型号及参数包括进出口直径、扬程、流量、转速、功率等，根据不同的工况和需求，选择合适的型号及参数。

离心泵的工作原理吸入室离心泵的吸入室是用来引导液体进入叶轮的，吸入室必须保证液体顺利进入叶轮，防止气体进入泵内。

轴封轴封是用来密封泵轴与轴承之间的间隙，以防止液体外泄及空气进入泵内。

离心泵的轴封有填料密封和机械密封两种形式。

叶轮叶轮是离心泵的核心部件，它使液体获得能量，并产生一定的压头。

叶轮按其出口数可分为单级叶轮和多级叶轮。

轴承轴承用来支撑泵轴并承受由电动机传递来的轴向推力。

压水室压水室又称出水管，它使液体在离开叶轮后进一步减速、整流、排气，并回收一部分动能。

底座及支座底座用于支撑和固定整个泵，支座用于支撑泵轴及轴承。

离心泵的主要部件02离心泵的选型与设计离心泵的选型原则依据输送介质性质选型根据介质类型、浓度、温度、压力等参数，选择适合的离心泵材质和结构。

根据工艺流量和扬程选型根据实际需求，选择满足流量和扬程等工艺参数的离心泵。

根据设备性能选型考虑离心泵的汽蚀性能、效率、噪音等性能指标，选择性能优越的离心泵。

离心泵的设计要素根据流量和扬程等要求，设计叶轮的形状、大小、叶片出口角等参数。

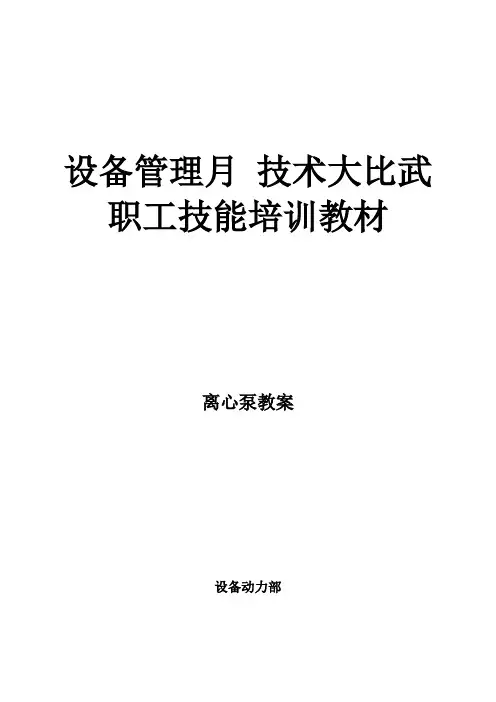

设备管理月技术大比武职工技能培训教材离心泵教案设备动力部离心泵泵是用来输送液体并增加液体能量的一种机器。

它能将液体从低处送往高处，从低压升为高压，或者从一个地方送往另外一个地方，泵有很多种，根据离心原理设计出来的泵叫离心泵。

离心泵也分很多种，根据形式、用途、结构等来分类，如：单级泵、多级泵、立式泵、卧式泵、双吸泵、单吸泵等。

离心其实是物体惯性的表现，比如雨伞上的水滴，当雨伞缓慢转动时，水滴会跟随雨伞转动，这是因为雨伞与水滴的摩擦力的作用。

但是如果雨伞转动加快，这个摩擦力不足以使水滴粘在伞面上做圆周运动，那么水滴将脱离雨伞向外缘运动，就象用一根绳子拉着石块做圆周运动，如果速度太快，绳子将会断开，石块将会飞出.这个就是所谓的离心。

离心泵就是根据这个原理设计的，高速旋转的叶轮叶片带动水转动，将水甩出,从而达到输送的目的。

一、离心泵基本构造离心泵的基本构造是由六部分组成的，分别是：叶轮，泵体，泵轴，轴承，（密封环），密封函。

1、叶轮是离心泵的核心部分，叶轮的作用是将原动机的机械能直接传给液体，以增加液体的静压能和动能主要增加静压能。

叶轮有开式、半闭式和闭式三种，。

开式叶轮在叶片两侧无盖板，制造简单、清洗方便，适用于输送含有较大量悬浮物的物料，效率较低，输送的液体压力不高；半闭式叶轮在吸入口一侧无盖板，而在另一侧有盖板，适用于输送易沉淀或含有颗粒的物料，效率也较低；闭式叶轮在叶轮在叶片两侧有前后盖板，效率高，适用于输送不含杂质的清洁液体。

一般的离心泵叶轮多为此类。

叶轮有单吸和双吸两种吸液方式。

有一个进水口的是单吸，可以从两面一起进水的为双吸。

2、泵体也称泵壳，它是水泵的主体。

起到支撑固定作用，并与安装轴承的托架相连接。

作用是将叶轮封闭在一定的空间，以便由叶轮的作用吸入和压出液体。

泵壳多做成蜗壳形，故又称蜗壳。

由于流道截面积逐渐扩大，故从叶轮四周甩出的高速液体逐渐降低流速，使部分动能有效地转换为静压能。

泵壳不仅汇集由叶轮甩出的液体，同时又是一个能量转换装置。

（培训体系）机泵维修钳工培训讲义之离心泵机泵维修钳工培训讲义——之离心泵第一章离心泵的基本原理和结构泵是输送油、水等液体的机械。

炼油厂各个装置都装有许多台泵,将油品等液体传送于各设备之间。

这些泵大多数都是离心泵。

本章主要介绍离心泵的基本结构、工作原理及日常操作、维修保养。

第一节离心泵的分类、结构及主要零部件一.离心泵的分类1.按液体吸入叶轮方式分:(1) 单吸式泵:如图1-1所示，叶轮只有一侧有吸入口, 液体从叶轮的一面进入叶轮。

(2) 双吸式泵:如图1-2所示，叶轮两侧都有吸入口, 液体从两面进入叶轮。

2.按叶轮级数分:(1) 单级泵:只有一个叶轮。

(2) 多级泵:同一泵轴上装有串联的两个以上叶轮。

3.按泵体形式分:(1)蜗壳泵:壳体呈螺旋线形状,液体自叶轮甩出后,进入螺旋形的蜗室,再送入排出管线,如Y型泵。

(2)双蜗壳泵:叶轮排出侧具有双蜗室的壳体。

(3)筒式泵:整个泵内壳装在一外筒体内的双层壳体离心泵。

4.此外,按泵输送介质不同可分为清水泵、油泵、耐腐蚀泵等。

二 .离心泵的基本构成1.概论:一台离心泵主要由泵体、叶轮、密封环、旋转轴、轴封箱等部件组成,有些离心泵还装有导轮、诱导轮、平衡盘等。

2.泵体:即泵的壳体,包括吸入室和压液室。

(1).吸入室:它的作用是使液体均匀地流进叶轮。

(2).压液室:它的作用是收集液体,并把它送入下级叶轮或导向排出管,与此同时降低液体的速度,使动能进一步变成压力能。

压液室有蜗壳和导轮两种形式。

蜗壳因流道做成螺旋形而得名 , 液体沿螺旋线流动,随着流道截面的增大而降低速度,使动能变成压力能;导轮常见于分段多级泵,为了使结构简单紧凑, 在一级叶轮和次级叶轮之间的能量转换采用导轮,液体沿导轮规定的流道流至次级叶轮的入口。

3.转子:转子包括泵轴、叶轮及其他附件。

(1)叶轮:它是离心泵内传递能量给液体的唯一元件, 泵通过它使机械能变成了液体的压力能,使液体的压力提高。
