OPL单点课培训(离心泵性能参数)

离心泵培训课件一、引言离心泵是一种常见的流体输送设备，广泛应用于各个领域。

为了帮助大家更好地了解离心泵的结构、工作原理、操作和维护等方面的知识，我们特此编写了本培训课件。

二、离心泵的结构与工作原理1.结构离心泵主要由泵壳、叶轮、轴、轴承、密封装置、进出口法兰等部件组成。

泵壳和叶轮是离心泵的核心部分，直接影响泵的性能。

2.工作原理离心泵的工作原理是利用叶轮的旋转，使流体产生离心力，从而将能量传递给流体，提高流体的压力，实现流体的输送。

当叶轮旋转时，流体进入叶轮中心，随着叶轮的旋转，流体受到离心力的作用，向叶轮外缘移动，最终流出泵体，进入出口管道。

三、离心泵的性能参数1.流量：单位时间内通过泵的流体体积。

2.扬程：泵对单位重量流体所做的功，单位为米。

3.功率：泵运行过程中消耗的电能，单位为千瓦。

4.效率：泵的有效功率与轴功率的比值，用以评价泵的能量利用效率。

四、离心泵的操作与维护1.操作（1）检查泵的进出口阀门是否开启。

（2）启动电机，观察泵的运行是否平稳，有无异常声音。

（3）检查泵的进出口压力是否正常，流量是否符合要求。

（4）停泵时，先关闭出口阀门，再关闭进口阀门，停止电机。

2.维护（1）定期检查泵的轴承、密封等部件，及时更换磨损严重的零部件。

（2）定期清洗泵的过滤网，防止堵塞。

（3）定期检查泵的电源、电缆等电气设备，确保安全运行。

（4）泵长期停用或更换维修时，应将泵内积水排空，防止锈蚀。

五、离心泵的故障分析与处理1.故障分析（1）泵不出水或流量不足：检查进口阀门是否开启，进口管道是否堵塞。

（2）泵运行时声音异常：检查轴承、叶轮等部件是否磨损严重。

（3）泵电机过热：检查电源电压是否稳定，电缆是否老化。

2.故障处理（1）针对泵不出水或流量不足的故障，及时清洗进口管道，确保进口阀门开启。

（2）针对泵运行时声音异常的故障，及时更换磨损严重的轴承、叶轮等部件。

（3）针对泵电机过热的故障，检查电源电压是否稳定，及时更换老化的电缆。

2023离心泵培训资料课件•离心泵的基础知识•离心泵的选型与设计•离心泵的操作与维护•离心泵的优化与改造目•离心泵的应用案例录01离心泵的基础知识离心泵是利用叶轮旋转而使泵内液体能量增加，随后在泵的出口处流出的一种泵。

离心泵定义根据不同的分类标准，离心泵可分为很多种类。

按照工作原理，离心泵可分为普通离心泵和喷射泵；按吸口数目，可分为单吸泵和双吸泵；按级数，可分为单级泵和多级泵等。

离心泵分类离心泵的定义与分类离心泵工作原理离心泵依靠旋转叶轮对液体做功，将机械能转化为液体的动能和压能。

叶轮旋转时，液体被吸入，然后在离心力作用下被加速并抛向叶轮边缘。

在叶轮边缘，液体进入压水室，速度减慢并被压缩，最后通过泵的出口排出。

离心泵型号及参数离心泵型号及参数包括进出口直径、扬程、流量、转速、功率等，根据不同的工况和需求，选择合适的型号及参数。

离心泵的工作原理吸入室离心泵的吸入室是用来引导液体进入叶轮的，吸入室必须保证液体顺利进入叶轮，防止气体进入泵内。

轴封轴封是用来密封泵轴与轴承之间的间隙，以防止液体外泄及空气进入泵内。

离心泵的轴封有填料密封和机械密封两种形式。

叶轮叶轮是离心泵的核心部件，它使液体获得能量，并产生一定的压头。

叶轮按其出口数可分为单级叶轮和多级叶轮。

轴承轴承用来支撑泵轴并承受由电动机传递来的轴向推力。

压水室压水室又称出水管，它使液体在离开叶轮后进一步减速、整流、排气，并回收一部分动能。

底座及支座底座用于支撑和固定整个泵，支座用于支撑泵轴及轴承。

离心泵的主要部件02离心泵的选型与设计离心泵的选型原则依据输送介质性质选型根据介质类型、浓度、温度、压力等参数，选择适合的离心泵材质和结构。

根据工艺流量和扬程选型根据实际需求，选择满足流量和扬程等工艺参数的离心泵。

根据设备性能选型考虑离心泵的汽蚀性能、效率、噪音等性能指标，选择性能优越的离心泵。

离心泵的设计要素根据流量和扬程等要求，设计叶轮的形状、大小、叶片出口角等参数。

离心泵培训资料课件一、教学内容本节课的教学内容来自于小学科学教材第六章第二节“水的循环”。

本节课的主要内容是让学生了解离心泵的工作原理、结构特点以及使用方法。

二、教学目标1. 学生能够说出离心泵的名称、作用以及工作原理。

2. 学生能够通过观察、操作、实验等途径，了解离心泵的各部分结构及其作用。

3. 学生能够正确使用离心泵，并掌握离心泵的操作方法。

三、教学难点与重点重点：离心泵的名称、作用以及工作原理。

难点：离心泵的操作方法。

四、教具与学具准备教具：离心泵一台，水桶一个，水管一根，压力计一个。

学具：学生实验手册，笔。

五、教学过程1. 引入：教师通过向学生展示一个正在工作的离心泵，引起学生的兴趣，引出本节课的主题。

2. 讲解：教师讲解离心泵的名称、作用以及工作原理。

3. 演示：教师通过操作离心泵，让学生观察离心泵的工作过程，加深学生对离心泵的理解。

4. 实验：学生分组进行实验，通过操作离心泵，观察水的流动，了解离心泵的工作原理。

5. 练习：学生通过实验手册，完成相关的练习题目。

六、板书设计离心泵名称：离心泵作用：提高液体的压强，使液体流动工作原理：利用离心力将液体送出七、作业设计1. 描述离心泵的名称、作用以及工作原理。

答案：离心泵是一种利用离心力将液体送出的泵，它可以提高液体的压强，使液体流动。

其工作原理是通过电机带动叶轮旋转，产生离心力，将液体送出。

2. 简述离心泵的操作方法。

（1）开启电源，启动电机。

（2）将泵体内加入适量液体。

（3）调整出口阀门，控制流量。

（4）观察泵的运行情况，如有异常声音或温度过高，应立即停机检查。

（5）关闭电源，停止电机。

八、课后反思及拓展延伸本节课通过讲解、演示、实验等方式，让学生了解了离心泵的工作原理及其应用。

在实验环节，学生能够亲自动手操作离心泵，观察水的流动，加深了对离心泵的理解。

但在实验过程中，部分学生对离心泵的操作还不够熟练，需要在课后加强练习。

拓展延伸：学生可以进一步了解离心泵在实际生活中的应用，如农业灌溉、工业生产等，并探讨如何正确选择和使用离心泵。

OPL （十分钟教育）
培训班组 授课人员 □设备原理 □设备构造 □设备操作 □故障判断 □事故学习 □应急预案
培训时间
受教育人签名
分类 设备原理√设备构造课题
离心泵的主要部件——联轴器
一、联轴器作用：用来联接轴与轴（或回转件）以传递运动与扭矩。

此外，联轴器还可能对两轴发生的位
移进行补偿，并具有吸收振动，缓和冲击的能力。

二、联轴器的分类： 钢性联轴器：凸缘联轴器、套筒型联轴器；弹性联轴器：弹性柱销联轴器、膜片联轴器、梅花型弹性联轴器 三、膜片联轴器特点：由几组膜片用螺栓交错的与两半联轴器连接，每组膜片由数片叠集而成，膜片联轴器靠膜片的弹性变形来补偿做联两轴的相对位移。

适用于高温、高速场合。

扭矩一端轮毂1输入，经过沿圆周相间主传扭矩螺栓2将扭矩船体至膜片3，再由3传至中间轴4并同样由另一端膜片、主传扭矩螺栓及轮毂输出。

四、弹性柱销联轴器特点：具有一定补偿两轴线相对偏移和减振、缓冲性能，结构简单；不适用于高速和低速重载工况条件。

五、梅花形弹性联轴器特点：具有补偿两轴相对偏移、减振、缓冲性能、承载能力较高，不适用于重载、低速及轴向尺寸受艰制。

OPL （十分钟教育）
培训班组 授课人员 □设备原理 □设备构造 □设备操作 □故障判断 □事故学习 □应急预案
培训时间
受教育人签名
分类 √设备原理课题

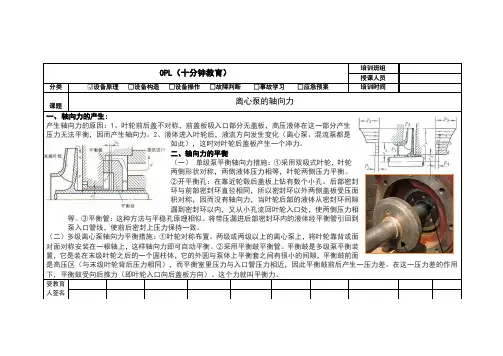

离心泵的轴向力
一、 轴向力的产生:
产生轴向力的原因：1、叶轮前后盖不对称，前盖板吸入口部分无盖板，高压液体在这一部分产生压力无法平衡，因而产生轴向力。

2、液体进入叶轮后，液流方向发生变化（离心泵、混流泵都是如此），这时对叶轮后盖板产生一个冲力。

二、轴向力的平衡 （一） 单级泵平衡轴向力措施：①采用双吸式叶轮，叶轮两侧形状对称，两侧液体压力相等，叶轮两侧压力平衡。

②开平衡孔：在靠近轮毂后盖板上钻有数个小孔。

后部密封环与前部密封环直径相同，所以密封环以外两侧盖板受压面积对称，因而没有轴向力，当叶轮后部的液体从密封环间隙漏到密封环以内，又从小孔流回叶轮入口处，使两侧压力相等。

③平衡管：这种方法与平稳孔原理相似。

将带压漏进后部密封环内的液体经平衡管引回到泵入口管线，使前后密封上压力保持一致。

（二）多级离心泵轴向力平衡措施：①叶轮对称布置。

两级或两级以上的离心泵上，将叶轮靠背或面对面对称安装在一根轴上，这样轴向力即可自动平衡。

②采用平衡鼓平衡管。

平衡鼓是多级泵平衡装置，它是装在末级叶轮之后的一个圆柱体，它的外圆与泵体上平衡套之间有很小的间隙，平衡鼓前面是高压区（与末级叶轮背后压力相同），而平衡室里压力与入口管压力相近，因此平衡鼓前后产生一压力差。

在这一压力差的作用下，平衡鼓受向后推力（即叶轮入口向后盖板方向）。

这个力就叫平衡力。
