下载文档原格式
核子密度湿度仪安全操作规程1.仪器验收与存放：1.1在使用核子密度湿度仪之前，必须进行仪器的验收，检查仪器的外观、各个部件是否完好，确保仪器正常使用。
1.2仪器应存放在通风干燥、温度适宜的环境中，远离强磁场和电磁干扰源。
2.仪器操作前的准备工作：2.1操作人员必须熟悉仪器的使用说明书和相关安全操作规程，确保操作正确和安全。
2.2操作人员应佩戴防护手套、护目镜和防护服，在操作过程中必须注意个人防护。
3.辐射安全：3.1核子密度湿度仪是一种放射性仪器，操作人员必须具备相关的辐射安全知识，严禁将放射性物质接触到皮肤、口腔和眼睛。
3.2在操作过程中，操作人员应保持一定的距离，以减少辐射对人体的影响。
3.3当仪器无人员操作时，应将其放置在专用的防护容器中，以减少辐射泄露。
4.仪器操作：4.1在操作之前，必须确保仪器电源已经接通，并处于正常工作状态。
4.2操作人员应按照仪器说明书的指引，正确操作仪器，避免操作错误导致的意外。
4.3操作结束后，应将仪器关闭，并妥善存放，确保仪器的安全性和可靠性。
5.急救与事故处理：5.1在操作过程中，如果发生人员受伤或仪器故障等突发情况，应立即停止操作，并及时进行急救处理或向相关部门报告。
5.2在核子密度湿度仪使用过程中，如果发生放射性物质外泄或辐射污染等事故，应立即停止操作，并按照相关的应急预案进行处理和报告。
6.周期性检测与维护：6.1核子密度湿度仪应定期进行检测和维护，确保仪器的准确性和稳定性。
6.2对于使用频率较高的仪器，建议加强检测和维护的频率，以确保仪器的可靠性和安全性。
7.培训与教育：7.1操作人员必须接受专业的培训和教育，了解仪器的操作流程、安全规范和应急处理知识。
7.2操作人员应定期参加相关的培训，提高操作技能和安全意识。
通过以上的核子密度湿度仪安全操作规程，可以确保在仪器的使用过程中，操作人员能够正确操作，并注意个人和仪器的安全，从而保障实验的顺利开展和人员的身体健康。
路桥建设ROAD&BRIDGE C ONSTRUCTION系数测试）、摆式仪法、构造深度测试法（手工铺砂法，电动铺砂法、激光构造深度仪法）。
路面的抗滑摆值是指用标准的手提式摆式摩擦系数测定仪测定的路面在潮湿条件下对摆的摩擦阻力。
路表构造深度是指一定面积的路表面凹凸不平的开口孔隙的平均深度。
路面横向摩擦系数是指用标准的摩擦系数测定车测定，当测定轮与行车方向成一定角度且以一定速度行驶时，轮胎与潮湿路面之间的摩擦阻力与试验轮上荷载的比值。
高速、一级公路的路面应具有良好的抗滑性能，二级及三级公路应根据各路段的具体情况采取必要的技术措施，以提高路面抗滑性能。
在设计高速、一级公路的沥青表面层时，应选用抗滑、耐磨石料，其石料磨光值应大于42。
高速、一级公路的摩擦系数宜在竣工后第一个夏季采用摩擦系数测定车，以（50±1）km/h的车速测定横向力系数（SFC）；宏观构造深度应在竣工后第一个夏季用铺砂法或激光构造深度仪测定，此时的测定值应符合规定的竣工验收值的要求。
对于水泥混凝土路面抗滑标准用构造深度表示：对高速、一级公路，构造深度TD为0.8mm，对于其他公路TD为0.6m。
（上述抗滑标准仅为设计阶段的抗滑标准。
公路在养护过程中，也有养护的具体标准。
）四、路面检测技术的应用与发展趋势路面抗滑性能是路面使用性能的重要组成部分，直接影响到道路行车安全性。
路面抗滑性能包括纵向和横向两个方面，纵向抗滑性能决定车辆在刹车时的滑行距离，对避免追尾交通事故的发生有直接的决定作用；横向抗滑性能决定车辆的方向控制能力，对车辆弯道行驶安全性较为重要。
近几年来，随着人们安全意识的提高，路面抗滑性能已开始得到人们的普遍重视。
然而，现阶段我国规范常用的摆式摩擦系数仪在应用于摩擦系数测试时尚存在不足之处，主要表现在影响道路交通方面，有测试速度慢、效率低、操作者存在安全隐患等。
针对这种现状，自动化摩擦系数检测设备近几年来逐渐从英国、瑞典等国家引入我国。
CPN MC-3C/MC-4C核子密度/湿度测试仪安全使用注意事项在测定建筑材料的一些特性，特别是土壤、石头、水泥混凝土的密度和湿度以及沥青混凝土的密度和沥青含量时，我们需要使用某些特殊仪器来完成，因为这些仪器测定起来比其它方法更加快速、精确、方便。
这就是核子密度 / 湿度测定仪，以下简称核子仪。
CPN MC-3C和MC-4C型核子仪是世界范围内应用最广泛的核子仪。
这些仪器内含放射性物质，美国CPN国际公司按照国际和有关国家的法规对放射源进行了严格的防护，使之符合安全要求。
但是如果操作、保管人员使用不当，依然有可能导致危险。
所以，仪器使用人员必须按照“尽量合理地减少辐射”的原则和以下CPN公司推荐的要求，正确、规范地使用仪器，保证自己和公众的安全。
仪器操作1．熟悉仪器仪器使用人员必须详细阅读仪器说明手册，了解核子仪的基本构造和工作原理，熟悉核子仪的用途和测量模式，清楚键盘功能和仪器结果显示。
2．辐射计量仪器操作人员需要佩戴辐射计量胶片或辐射剂量计，并定期检测辐射剂量。
3．测试孔准备利用透射法测试时，需要准备测试孔，尽量使用导板。
4．仪器按键操作仪器放置于操作人员的右前方，操作键盘和显示器面对操作人员，操作人员伸长胳膊进行按键操作。
5．仪器测试按开始键后，仪器开始进行测量计数，工作人员离开仪器1-2米以外。
6．仪器移动仪器完成一个测试地点的测试，进行移动以前，必须将手柄放置于安全位置。
短距离移动仪器，用手握提手柄，或将仪器装入箱子里两人抬运，不能肩扛或怀抱仪器。
仪器存储1．存储地点仪器不用时，必须有一个固定的存储地点，这个地点要求：i.至少有两层锁，没有得到授权的人不能靠近仪器；ii.存储场所必须张帖写有“注意！放射性物质”的标签；iii.存储地点需要有完备的防盗措施；iv.仪器存放的位置离人员工作地点要大于三米。
2．管理人员仪器使用单位需要指定专门的人员保管仪器。
3．存储管理仪器进出存储地点需要进行登记。
1. 3430/3440核子密度仪厂商: 美国Troxler公司型号: 3430/3440用途: 检测土壤、骨料、沥青及混凝土的压实度和湿度、密度技术指标:1、可存储500组数据，标准RS232接口;2、3430型中文操作键盘，中文手册★此仪器每年度至Troxler公司指定的维修中心进行标定。
2. 3450核子密度仪厂商: 美国Troxler公司型号: 3450用途: 检测沥青，泥土、集料、混凝土等的压实度及湿度技术指标:1，多功能:有薄层、散射、直接测量三种模式;2，本机具有3440,4640B的功能;3、操作简便;4、充电时间短，只需4个小时★此仪器每年度至Troxler公司指定的维修中心进行标定。
3. 4640B薄层核子密度仪厂商: 美国Troxler公司型号: 4640-B用途: 检测沥青和混凝土覆盖层的密度规范: 符合ASTM标准技术指标:1、测试结果快捷、精确;2、无需采用诺模图法或人工核对;3、可存贮10种特殊标定;4、数据存储-计算机兼容★此仪器每年度至Troxler公司指定的维修中心进行标定。
4. 3216屋顶湿度测定仪厂商: 美国Troxler公司型号: 3216用途: 能够快速精确地确认屋顶问题所在地，并进一步确定所漏之处技术指标:在7.5秒内就能看到结果，在扫描模式内立即就会显示测试结果。
测试前，将坐标网格铺在需测试的部位。
网格的大小决定数据点的总数、数据收集时间和分析。
没有规定明确最佳尺寸。
100'x20'的屋顶，5'x5'的网格是800个数据点，7.5秒模式，2.8小时测试时间;10'xl0'的网格是200个数据点，7.5秒模式，0.7小时(42分钟)测试时间。
测试结束，记录各点的读数，可生成频率柱状图帮助确定哪些代表干燥区域，哪些代表潮湿地区，这时潮湿地区可以在房屋图上画出来。
主要特征:3216操作简单快捷，有7.5秒，15秒，60秒以及一个扫描模式。
浅谈核子密度/湿度测试仪检测压实度［摘要］为满足施工进度的需要和快捷反映堤身土方填筑的质量，使用MC －3C型核子密度/湿度测试仪与环刀法相结合的方法来控制堤身土方填筑压实度。
在大量土方填筑压实度检测中满足规程要求的压实度检测频率，有效的控制了堤身土方填筑的工程质量，也减轻了试验检测人员的劳动强度，加快了施工进度。
［关键词］核子环刀法湿密度含水率修正系数一、MC－3C型核子密度/湿度测试仪密度及水分测定工作原理我们在惠州市马安围平马围合围安全加固工程平马围第一标段中担任检测任务中采用MC－3C型核子密度/湿度测试仪直接透射法测定密度及水分，由美国CPN国际公司生产。
工作原理如下：MC－3C型核子密度/湿度测试仪内部装有两种放射源。
铯137γ源用来测量密度，镅241/铍中子源用来测量水分。
中子源安在机壳底部位置不变。
γ源装在辐射源金属杆底部内，随测量深度而变。
二、MC－3C型核子密度/湿度测试仪的标定用MC－3C型核子密度/湿度测试仪自带的标准块标定后，并使仪器处于工作状态，在施工现场选择均匀平坦的测点进行核子仪与环刀法测得的结果进行对比，求出两种不同方法测定的密度及含水率的相关关系，或两种不同方法之间的偏差系数。
1. 标定步骤(1) 先把MC－3C型核子密度/湿度测试仪手柄处于安全(SAFE)位置。
(2) 标准块上有三个凸出的铝钉，将仪器底部的三个凹窝对准标准块上三个凸铝钉。
(3) 在安全状态下，分别按下STD，START两个键面，不需选定计数时间，仪器将自动进行一秒一次的采样测定，共256次需四分一十六秒。
标准计数开始后，显示器上N后的数在不断递增到256时，标准计数结束，仪器发出鸣声，标准计数自动存入仪器。
2. 核子密度/湿度测试仪的修正值置于零，预置测试时间15－30秒，选择压实好的平坦测试点，把仪器置于测试位置，然后进行一次测试，记录读数，保持中心位置不变，旋转180°再进行第二次测试，记录读数，再将仪器在原位转90°测试第三次，记录读数，再次仪器的原位转180°测试第四次，记录读数，然后将这四次读数的平均值作为核子密度/湿度测试仪湿密度与含水率的测得值，计算干密度。
核子密度湿度仪法核子密度湿度仪法是一种用于测量物质的核子密度和湿度的方法。
本文将介绍核子密度湿度仪法的原理、应用和优缺点。
一、核子密度湿度仪法的原理核子密度湿度仪法基于核子散射现象，利用射线穿过物质时与核子的相互作用来测量物质的密度和湿度。
核子密度湿度仪包含一个放射源和一个探测器，放射源发射射线穿过物质，探测器测量射线的散射情况。
当射线穿过物质时，会与物质中的核子发生散射作用。
根据核子散射的角度、能量和数量等信息，可以推断出物质的密度和湿度。
核子密度湿度仪法可以用于测量各种物质，包括固体、液体和气体等。
1. 地质勘探：核子密度湿度仪法可以应用于地质勘探中，用于测量岩石的密度和湿度。
通过分析不同岩石的密度和湿度，可以推断出地下岩石的成分和结构，为地质勘探提供重要信息。
2. 工业生产：核子密度湿度仪法可以用于工业生产过程中的密度和湿度测量。
例如，在纺织工业中，可以使用核子密度湿度仪测量纺织品的湿度，以控制生产过程中的水分含量，保证产品的质量。
3. 农业领域：核子密度湿度仪法可以应用于农业领域中，用于测量土壤的密度和湿度。
通过分析土壤的密度和湿度，可以为农作物的种植提供指导，合理调控土壤的水分含量，提高农作物的产量和质量。
4. 环境监测：核子密度湿度仪法可以用于环境监测中，用于测量大气中的湿度。
通过监测大气湿度的变化，可以预测天气情况，为气象预报提供数据支持。
三、核子密度湿度仪法的优缺点核子密度湿度仪法具有以下优点：1. 测量精度高：核子密度湿度仪法可以提供较高的测量精度，能够满足各种应用领域的需求。
2. 非破坏性测量：核子密度湿度仪法是一种非破坏性的测量方法，可以在不破坏物质的情况下进行测量。
3. 快速测量：核子密度湿度仪法可以进行快速测量，节省时间和人力成本。
核子密度湿度仪法也存在一些缺点：1. 设备成本高：核子密度湿度仪的设备成本较高，对于一些应用领域来说可能造成一定的经济压力。
2. 需要专业操作：核子密度湿度仪的操作需要一定的专业知识和技能，操作人员需要接受专门的培训。
核子密度湿度仪安全操作规程
1、操作人员必须经过专门培训、持证上岗，非操作人员严禁动用
核子仪。
2、在室外、野外从事核子仪工作时，必须划出安全防护区域，并
设置安全标志。
3、核子仪不得与易燃、易爆、腐蚀性物品放在一起，贮存场所必
须采取有效的防火、防盗安全措施，制定专人负责保管，入口处设置放射性标志。
4、核子仪首次使用前必须经铁道部科学研究院检定，以后每年检
定一次；停用后贴封存标志，妥善保管。
5、严格执行国家有关法律法规，保障核子仪操作人员和公众的健
康与安全，保护环境。
北京铁路建设集团有限公司
胶济铁路电气化工程试验室
二零零三年十月。
土方路基压实度检测方法一、实验检测方法实验检测方法是一种通过实验手段对土方路基压实度进行检测的方法。
该方法包括对土样的采集、运输、制备和试验等过程。
实验检测方法可以包括以下几种：1.烘箱干燥法：将采集的土样放入烘箱中烘干，然后测量其质量并计算含水量。
2.酒精燃烧法：将土样放在铁板上，用酒精灯燃烧，待土样完全干燥后测量其质量并计算含水量。
3.比重法：根据土样的比重和含水量之间的关系，通过测量土样的比重和含水量来计算压实度。
4.碳化钙气压法：将土样放入碳化钙气压计中，通过测量气压值来计算土样的压实度。
5.电子密度仪法：将电子密度仪放置在土样表面，通过测量土样的电阻值来计算压实度。
二、核子密度湿度仪法核子密度湿度仪是一种利用核能测量土样密度和含水量的仪器。
该方法具有快速、无损、准确等特点，适用于现场检测。
核子密度湿度仪法可以测量土样的真实密度和含水量，从而计算出压实度。
三、灌砂法灌砂法是一种经典的土方路基压实度检测方法。
该方法通过在土样表面灌入标准砂，测量灌入砂的体积和土样质量，从而计算出压实度。
灌砂法具有精度高、操作简单、适用范围广等特点，但需要使用标准砂，对现场检测不太方便。
四、环刀法环刀法是一种利用环刀测量土样体积和质量的检测方法。
该方法通过在土样表面放置环刀，测量环刀内土样的体积和质量，从而计算出压实度。
环刀法具有操作简单、适用范围广等特点，但精度较低。
五、路面钻芯法路面钻芯法是一种利用钻机在路面上钻取芯样，通过芯样测量土样密度和质量的检测方法。
该方法适用于路面较厚的情况，可以准确地测量路面的压实度。
但路面钻芯法会对路面造成一定程度的破坏，因此不能频繁使用。
六、灌水法灌水法是一种利用灌入水测量土样体积的检测方法。
该方法通过在土样表面灌入一定量的水，测量灌入水的体积和土样质量，从而计算出压实度。
灌水法具有操作简单、适用范围广等特点，但精度较低。
七、体积法体积法是一种利用体积测量仪测量土样体积和质量的方法。

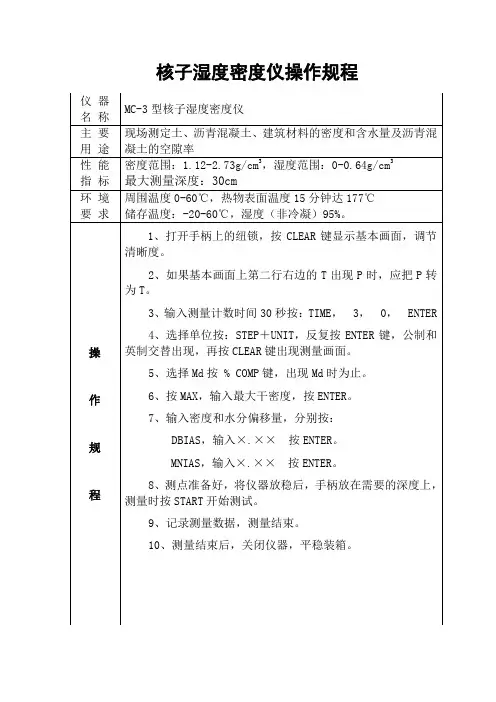

核子密度仪操作规程
核子密度仪是先进的公路路基及路面材料方面的测试仪器，但仪器采用辐射材料，不正确的操作会对人员的健康造成危害。
为了保证仪器的安全性、可靠性，特制定以下管理办法：
1.仪器使用人员必须是经过专门培训的人员，其它人员不得擅自使用。
2.仪器使用时必须严格按照试验规程进行操作，并必须轻拿轻放，不准蹲摔。
3.仪器操作人员应配备相应的防护服装、防护眼镜等。
在现场进行密度及湿度测试，当仪器工作时，测试人员要退出仪器2米以外，测试完毕，人员读数或进行其它操作时，头部不可过分贴近面板，无关人员应尽量远离仪器。
4.仪器底部及打出的放射源杆不能用手去触摸，源杆不能对人。
5.仪器必须设专人负责使用管理，不使用时应将源杆放置在安全位置，并锁好。
6.仪器应定期（一年）进行校准，辐射泄露检测每半年进行一次，以保证安全性及检测数据的准确性。
7.仪器发生事故而使放射源体暴露时，人员应远离现场，并马上请专业人员处理。
8.仪器发生故障时，请与厂家及维修人员联系，切勿自行拆卸仪器，以免发生危险。
9.仪器应存放于距离办公室、宿舍较远的室内，并放在专用包装箱（柜）内锁好。
10.仪器在装卸过程中并必须轻拿轻放，不准蹲摔。
11.仪器在运输过程中必须单独运输，且绑扎牢固。
车辆行驶平稳。
不准人与仪器混装。
12.每年对操作人员进行体检，确保操作者身体健康。
关于核子水分密度仪使用的几个问题xxxxxx核子水分密度仪作为一种检测各种土壤、沥青、混凝土等建筑材料的水分及密度的智能化仪器先进的智能化仪器，与传统的试验检测仪器相比，有着快速、准确方便的特点。
目前，核子仪的使用正在工程界逐步得到推广，为工程建设提供了方便快捷的检测方法。
本文通过对核子仪工作原理和测量方法的介绍，着重阐述使用过程中的几个问题。
关键词：核子仪原理方法问题例很不固定，得出的密度也就不稳定。
这些一、前言都降低了环刀法测量的精度。
所谓灌砂法就众所周知，任何物体在各方面同时受压后，是用挖坑的方法挖取土基的试样，用灌砂法体积会缩小，密度会加大。
受到的压力越大，探测坑体的体积（即土基试样的体积），再变形也越大，这是一般常识。
但这种线性关称出试样重量，算出试样密度。
灌砂法取样系不是永久如此，当物体分子间的间隙接近的体积要比环刀法大，如路基中有较大的鹅到一定程度，即物体的密度达到最大密度卵石，多取一块少取一块都对测量结果有较时，再大的压力也不会使它的体积缩小了。
大影响，因为石块的密度要比砂的密度大得一条道路如果它的路基及路面，在筑路时都多。
以上两种方法对道路都是破坏性的，测压实到了该材料的最大密度，这条路以后就点越多破坏越严重。
被测点在一次测量后就不会因载重车的碾压而变形了。
因此道路各被破坏，因此要在同一点上进行多次的测层的压实度，直接影响道路的工程质量。
量、复核是不可能的。
为了得到干密度，还一条道路的压实情况不可能各处都一样。
大要将取得的试样进行烘干脱水，这是一件费部分压实了，而有小部分没有压实的情况是时费力的事。
据交通部颁布的《公路工程试经常有的，以后这小部分就可能因受压而出验规程》规定，试样在105℃下要烘8～10现凹坑。
为了提高道路的质量，最好一边压小时，驱尽其中水分，才能根据样块重量的一边测，多点测量，不留隐患。
基于核子仪减轻算出干密度。
这样慢速的传统测量技术快速、准确和智能化的特点，它是目前在修在目前快速的机械化施工中是极不适用的。
核子密度湿度仪
在公路工程质量控制中的应用
刘树林
（科达集团股份有限公司257335）
摘要本文对核子密度湿度仪（以下简称核子仪）快速测定路基或路面材料的密度和含水量，并计算施工压实度作简要介绍，具体阐述挖坑灌砂法同核子仪法的回归分析和核子仪的特性，从而用于正确使用核子仪控制公路工程质量以指导现场施工，并为路用者参考使用。
关键词密度压实度回归分析核子仪法灌砂法
引言
在公路工程施工过程中，现场压实密度测定的方法主要有挖坑灌砂法、核子仪法、环刀法、钻芯法和挖坑灌水法。
应用这些方法能否快速测得结果，对工程施工进度会有很大的影响，除核子仪法，其他检测方法均会大于12个小时，而核子仪法则不会超过1分钟。
但如何正确标定进行回归分析和正确使用至关重要。
1.核子仪使用范围
核子仪法测定路基或路面的密度和含水量有透射法和散射法两种。
散射法可用于测定沥青混合料面层的压实度，所测沥青面层的厚度应不大于根据仪器性能决定的最大厚度；透射法用于测定土基或基层材料的压实度及含水量，打洞后直接测定，测定层的厚度不宜大于20cm。
2.检测步骤
2.1准备工作
2.1.1接通电源，按照规定的时间预热仪器。
2.1.2在测定前，在标准板上取3～4个读书的平均值建立原始标准值，并不得超过说明书规定的标准值限界。
2.2测定
2.2.1按照随机取样的方法确定测试位置，但距路面边缘或其他物体的最小距离不得小于30cm。
核子仪距其他的射线源不得小于20m。
2.2.2当用散射法测定时，用细砂填平测试位置路表结构凹凸不平的空隙，使表面平整，将核子仪平稳地置于测试位置上，以确保接触紧密。
2.2.3当使用直接透射法测定时，在待测面上用钻杆打孔，孔深略深于要求测定的深度，孔应竖直圆滑并稍大于射线源探头。
2.2.4打开仪器，测试员退出仪器2m以外，以确保符合核辐射防护规定的人员安全。
按照规定的测定时间进行测量，达到测定时间后，读取显示的各项数值，并迅速关机。
2.3计算
按式（2.3-1）、（2.3-2）计算施工干密度及压实度。
ρd＝ρw/（1+ w）（2.3-1）
k =ρd/ρ c × 100％（2.3-2）
式中：k――测试地点的施工压实度（％）；
w――含水量，以小数表示；
ρw――试样的湿密度（g/cm3）；
ρd――试样的干密度（g/cm3）；
ρc――由击实试验得到的试样的最大干密度（g/cm3）。
3.核子仪检测特性
3.1核子仪方位变动与读书的关系
将核子仪置于某一点进行检测，即使点位和探杆的探测深度不变，只改变核子仪的方位而测得的数据也会不同，原因其一是放射源探测的范围有了变化，其二是道路材料及密度又非均匀一致。
3.2核子仪量测次数与读书的关系
将核子仪置于某一点进行检测，即使点位、探杆的探测深度、方位均不变，连续进行测量，每次测得的数据各不相同，但波动并不过大，经过数次测量分析，影响不大。
3.3核子仪量测时间与干密度的关系
核子仪的量测时间一般可在15～60秒之间选定，量测时间选定过短或不当，就会导致面板出现“＃”符号，这是因为选定时间过短不仅精度较低且有时间误差较大仪器要求重测。
常用的量测时间为15、30、60秒，建议散射法量测时间选定30秒，透射法量测时间选定15秒。
3.4核子仪读数与干密度的关系
核子仪量测公路结构层的含水量时，所测读数较实际偏大，就会导致干密度较实际偏小。
究其原因是材料中的氢原子并非均存于内含的水分中，而在一些粘性土、石灰及有机材料内也有束缚状态存在地氢原子，核子仪的中子射线对这些氢原子是分不清的。
4.核子仪读数的处理
既然核子仪有上述特性，那么用核子仪检测公路压实质量时就必须先将其与先行规范规定的标准密度测定法进行对比标定，通过分析找出读数与实际值之间的规律，并将核子仪读数加以修正。
对一般细粒土路基或石灰、水泥、工业废渣稳定细粒土结构层，可以用环刀法或灌砂法为对比基准方法；对含有碎、砾石颗粒的石灰、水泥、工业废渣稳定类结构层，可用灌砂法为对比基准方法；对沥青碎石面层，可用灌砂法或钻芯法为对比基准方法；对沥青混凝土面层，可用钻芯法为对比基准方法。
核子仪的标定一般有固定系数法和回归方程法两类。
但固定系数法简单地用一个始终不变的固定数来表示，这与回归方程法相比，则不甚符合客观实际的变化规律。
下面就回归方程法（核子仪与灌砂法）作详细介绍。
4.1核子仪法和灌砂法测定数据的取舍
核子仪法与灌砂法所测数据对比表表1
4.1.1按现行对试验数据可疑值舍弃标准的规定，即舍弃：平均值±4r范围以外的测定值，r＝0.675s，s为标准差。
4.1.2在4.1.1舍弃的基础上，绘制散点图，全面查找出某些与点群偏离度明显过大的点进行进一步舍弃。
4.2建立回归计算表
核子仪法与灌砂法回归计算表表2
4.3.1 Y＝A+BX
4.3.2求常数A
A＝(ΣY/N)-B(ΣX/N)
式中N――为测点总数。
4.3.3求系数B
4.4计算相关系数R
4.5
一般情况下，相关系数R的绝对值约接近于1，则所求得的直线回归方程越能反映两法（核子仪法和灌砂法）间存有显著的、有规律的相关关系（只不过负数表示负相关，正数表示正相关）；否则，所求得的回归方程表示两法没有密切的关系，即没有使用价值。
5.结论
5.1使用核子仪必须严格按照说明书进行对仪器存放、运输及操作，作好核辐射防护，确保安全。
5.2使用前必须预热、标定仪器。
5.3选定对比测点时，应具有较好的代表性，即所选不同区段的土样的击实最大干密度值高低变化幅度值尽量大一些。
5.4核子仪法与任意标准密度法标定，应同时、同步在选定的测点上进行。
测点越多越能反映实际，过多则不利操作者安全，建议不少于30个测点，鉴于整理中舍弃可适当增测数据。
5.5在对核子仪标定测量中，应按仪器特性及待检结构层的情况，适当确定好仪器的方位、探测深度、量测时间、同点连读次数及取值方法。
并保证在以后的正常施工检测中使之一致。
对标准法取样的部位，应紧靠核子仪的探孔并选定在探测源与接收放射线的探测器之间。
5.6对于不同的道路结构层，应选用不同的标定方法，当工期较长时，应在同一结构层上于一定时期后重作对比试验，即不可一式多用又不要长期套用一劳永逸。
5.7回归直线方程的相关系数检验标准，应按数理统计理论进行对照检验，不应不管抽点多少，简单的要求相关系数一定要大于0.9或更高的值。
总之，注意上述5.1～5.7点，在确保安全的前提下，利用对比试验成果就能更切合实际地快速监控、评价公路压实质量，指导现场施工。
作者介绍：刘树林，男，大专，高级工程师
地址：鲁东营市广饶大王经济技术开发区逢春路1号
单位：科达集团股份有限公司路面材料研究所
邮编：257335。
