无核密度仪检测路面压实度过程控制汇报人：日期:•引言•无核密度仪检测路面压实度原理目录•无核密度仪检测路面压实度过程•无核密度仪检测路面压实度质量控制•无核密度仪检测路面压实度案例分析•无核密度仪检测路面压实度的未来发展目录01引言0102目的和背景无核密度仪检测路面压实度是一种非破坏性、无辐射的检测方法，具有快速、准确、安全等优点。
路面压实度是衡量路面质量的重要指标，直接关系到道路的安全性和使用寿命。
准确的压实度检测有助于减少路面损坏和裂缝，从而降低交通事故的风险。
提高道路安全性通过控制压实度，可以确保路面结构的稳定性和耐久性，延长道路的使用寿命。
延长道路使用寿命无核密度仪检测能够快速获取路面压实度数据，有助于施工过程中的及时调整和优化，提高施工效率。
提高施工效率无核密度仪检测路面压实度的重要性02无核密度仪检测路面压实度原理无核密度仪工作原理无核密度仪是一种非破坏性的密度测量仪器，利用微波或超声波等无核技术进行测量。
通过向被测物体发射微波或超声波，无核密度仪能够检测到被测物体的内部密度分布，并将信号转化为密度值。
无核密度仪具有快速、准确、非破坏性等优点，适用于各种材料的密度测量。
压实度检测通常采用基于密度的测量方法，通过测量路面的密度来判断压实效果。
无核密度仪通过测量路面的密度值，并与标准值进行比较，从而评估路面的压实度是否符合要求。
路面压实度是衡量路面压实效果的指标，直接关系到路面的质量和耐久性。
路面压实度检测原理无核密度仪在路面压实度检测中具有广泛的应用，可以快速准确地检测路面的密度和压实度。
通过无核密度仪的测量结果，可以及时发现路面压实度不足的区域，并采取相应的措施进行补压或调整施工工艺。
无核密度仪的应用不仅提高了路面压实度检测的效率和准确性，还有助于保证路面的质量和安全性。
无核密度仪在路面压实度检测中的应用03无核密度仪检测路面压实度过程仪器校准确保无核密度仪在有效期内，并按照制造商的说明进行校准，确保测量结果的准确性。

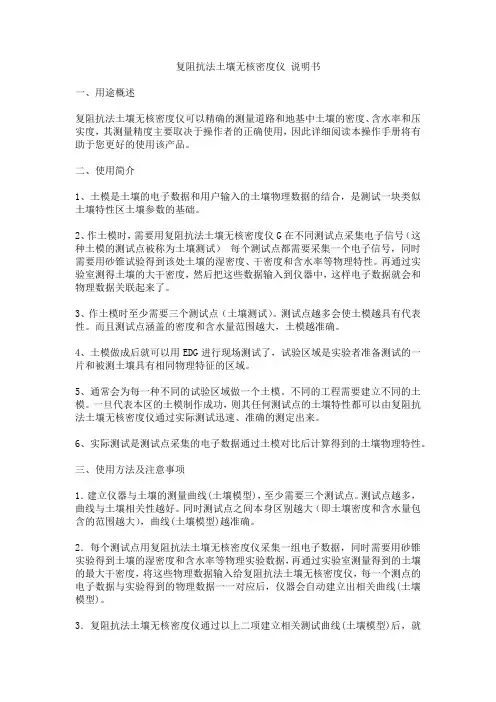

复阻抗法土壤无核密度仪说明书一、用途概述复阻抗法土壤无核密度仪可以精确的测量道路和地基中土壤的密度、含水率和压实度，其测量精度主要取决于操作者的正确使用，因此详细阅读本操作手册将有助于您更好的使用该产品。
二、使用简介1、土模是土壤的电子数据和用户输入的土壤物理数据的结合，是测试一块类似土壤特性区土壤参数的基础。
2、作土模时，需要用复阻抗法土壤无核密度仪G在不同测试点采集电子信号（这种土模的测试点被称为土壤测试）每个测试点都需要采集一个电子信号，同时需要用砂锥试验得到该处土壤的湿密度、干密度和含水率等物理特性。
再通过实验室测得土壤的大干密度，然后把这些数据输入到仪器中，这样电子数据就会和物理数据关联起来了。
3、作土模时至少需要三个测试点（土壤测试）。
测试点越多会使土模越具有代表性。
而且测试点涵盖的密度和含水量范围越大，土模越准确。
4、土模做成后就可以用EDG进行现场测试了，试验区域是实验者准备测试的一片和被测土壤具有相同物理特征的区域。
5、通常会为每一种不同的试验区域做一个土模。
不同的工程需要建立不同的土模。
一旦代表本区的土模制作成功，则其任何测试点的土壤特性都可以由复阻抗法土壤无核密度仪通过实际测试迅速、准确的测定出来。
6、实际测试是测试点采集的电子数据通过土模对比后计算得到的土壤物理特性。
三、使用方法及注意事项1．建立仪器与土壤的测量曲线(土壤模型)，至少需要三个测试点。
测试点越多，曲线与土壤相关性越好。
同时测试点之间本身区别越大（即土壤密度和含水量包含的范围越大），曲线(土壤模型)越准确。
2．每个测试点用复阻抗法土壤无核密度仪采集一组电子数据，同时需要用砂锥实验得到土壤的湿密度和含水率等物理实验数据，再通过实验室测量得到的土壤的最大干密度，将这些物理数据输入给复阻抗法土壤无核密度仪，每一个测点的电子数据与实验得到的物理数据一一对应后，仪器会自动建立出相关曲线(土壤模型)。
3．复阻抗法土壤无核密度仪通过以上二项建立相关测试曲线(土壤模型)后，就可以用复阻抗法土壤无核密度仪测试施工现场的土壤的湿密度、干密度和含水率。

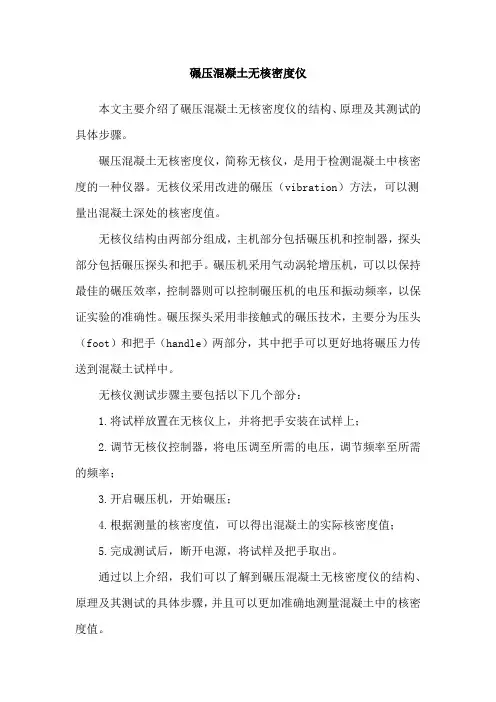

碾压混凝土无核密度仪
本文主要介绍了碾压混凝土无核密度仪的结构、原理及其测试的具体步骤。
碾压混凝土无核密度仪，简称无核仪，是用于检测混凝土中核密度的一种仪器。
无核仪采用改进的碾压（vibration）方法，可以测量出混凝土深处的核密度值。
无核仪结构由两部分组成，主机部分包括碾压机和控制器，探头部分包括碾压探头和把手。
碾压机采用气动涡轮增压机，可以以保持最佳的碾压效率，控制器则可以控制碾压机的电压和振动频率，以保证实验的准确性。
碾压探头采用非接触式的碾压技术，主要分为压头（foot）和把手（handle）两部分，其中把手可以更好地将碾压力传送到混凝土试样中。
无核仪测试步骤主要包括以下几个部分：
1.将试样放置在无核仪上，并将把手安装在试样上；
2.调节无核仪控制器，将电压调至所需的电压，调节频率至所需的频率；
3.开启碾压机，开始碾压；
4.根据测量的核密度值，可以得出混凝土的实际核密度值；
5.完成测试后，断开电源，将试样及把手取出。
通过以上介绍，我们可以了解到碾压混凝土无核密度仪的结构、原理及其测试的具体步骤，并且可以更加准确地测量混凝土中的核密度值。

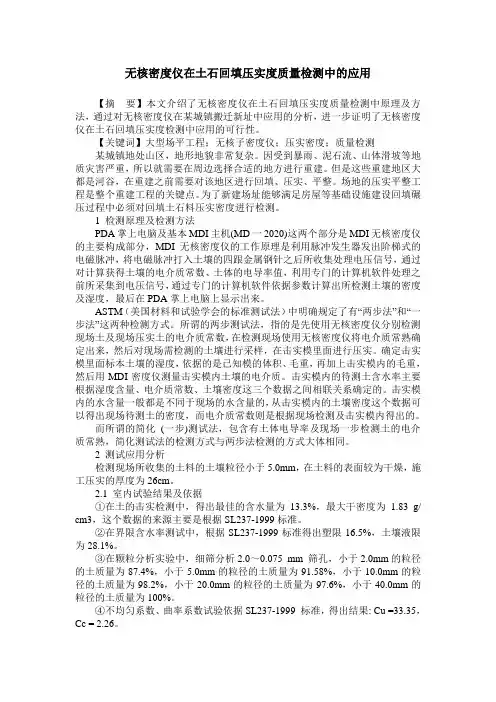

无核密度仪在土石回填压实度质量检测中的应用【摘要】本文介绍了无核密度仪在土石回填压实度质量检测中原理及方法，通过对无核密度仪在某城镇搬迁新址中应用的分析，进一步证明了无核密度仪在土石回填压实度检测中应用的可行性。
【关键词】大型场平工程；无核子密度仪；压实密度；质量检测某城镇地处山区，地形地貌非常复杂。
因受到暴雨、泥石流、山体滑坡等地质灾害严重，所以就需要在周边选择合适的地方进行重建。
但是这些重建地区大都是河谷，在重建之前需要对该地区进行回填、压实、平整。
场地的压实平整工程是整个重建工程的关键点。
为了新建场址能够满足房屋等基础设施建设回填碾压过程中必须对回填土石料压实密度进行检测。
1 检测原理及检测方法PDA掌上电脑及基本MDI主机(MD一2020)这两个部分是MDI无核密度仪的主要构成部分，MDI无核密度仪的工作原理是利用脉冲发生器发出阶梯式的电磁脉冲，将电磁脉冲打入土壤的四跟金属钢针之后所收集处理电压信号，通过对计算获得土壤的电介质常数、土体的电导率值，利用专门的计算机软件处理之前所采集到电压信号，通过专门的计算机软件依据参数计算出所检测土壤的密度及湿度，最后在PDA掌上电脑上显示出来。
ASTM（美国材料和试验学会的标准测试法）中明确规定了有“两步法”和“一步法”这两种检测方式。
所谓的两步测试法，指的是先使用无核密度仪分别检测现场土及现场压实土的电介质常数，在检测现场使用无核密度仪将电介质常熟确定出来，然后对现场需检测的土壤进行采样，在击实模里面进行压实。
确定击实模里面标本土壤的湿度，依据的是已知模的体积、毛重，再加上击实模内的毛重，然后用MDI密度仪测量击实模内土壤的电介质。
击实模内的待测土含水率主要根据湿度含量、电介质常数、土壤密度这三个数据之间相联关系确定的。
击实模内的水含量一般都是不同于现场的水含量的，从击实模内的土壤密度这个数据可以得出现场待测土的密度，而电介质常数则是根据现场检测及击实模内得出的。
土壤无核密度仪的技术参数介绍如下所谓土壤无核密度仪，是一种运用杆式测量原理制成的专门用于土壤表层密度测量仪器。
主要用于土壤物理性质测量和土壤质地分类、土的水分含量及干重测量、以及土质结构的研究等。
第一部分：仪器参数1.1 测量范围一般的土壤无核密度仪的测量范围在0.5g/cm³-1.8g/cm³之间。
1.2 测量精度在土壤表层密度测量方面，精确度需要达到0.01g/cm³左右，所以仪器的测量精度在0.01g/cm³以下。
1.3 仪器分辨率分辨率指仪器能够显示的最小单位，在一般的土壤无核密度仪中分辨率一般是0.01g/cm³以下。
1.4 测量深度一般情况下，土壤无核密度仪的测量深度为30cm左右，如果需要测量深度更深的地方，需要使用其他型号的仪器。
1.5 测量方式仪器的测量方式一般有两种：ABCD法和Level-Line法，其中ABCD法用于实验室系列研究，Level-Line法则适用于外场的土壤测量。
1.6 仪器外形一般的土壤无核密度仪分为两部分，仪器本体和测量棒，仪器本体一般是指仪器外壳和控制系统，测量棒一般是指仪器用于插入土层的探头部分。
第二部分：使用方法2.1 仪器校准在使用前需要进行校准，校准方法一般是指仪器提供的标准称量物进行加权，调整仪器读数，以保证测量的准确性。
2.2 测量储存使用完毕后，需要将实验数据储存好，可以保存在电脑上，或者将数据导出成表格等格式。
2.3 使用场景土壤无核密度仪适用于土质较为均匀的场合下使用，对于含有较多石块和树根的土壤需要特别注意。
第三部分：其他注意事项3.1 人员安全在使用仪器时，必须保证人员安全，特别是在进行室外测量时，需要防止仪器本体被暴晒，以及避免仪器探头部分对人体造成伤害。
3.2 保养维护在使用土壤无核密度仪期间，需进行定期的保养维护，以延长仪器寿命和保证仪器的测量准确性，检查仪器电池、仪器电源适配器、测量棒有无损坏等。

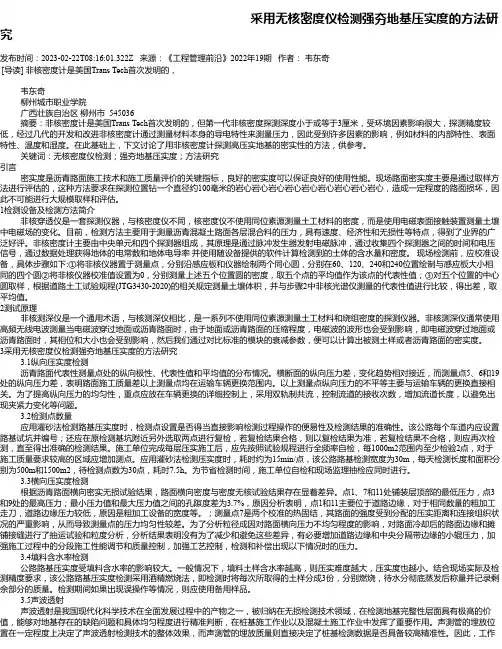

采用无核密度仪检测强夯地基压实度的方法研究发布时间：2023-02-22T08:16:01.322Z 来源：《工程管理前沿》2022年19期作者：韦东奇[导读] 非核密度计是美国Trans Tech首次发明的，韦东奇柳州城市职业学院广西壮族自治区柳州市 545036摘要：非核密度计是美国Trans Tech首次发明的，但第一代非核密度探测深度小于或等于3厘米，受环境因素影响很大，探测精度较低，经过几代的开发和改进非核密度计通过测量材料本身的导电特性来测量压力，因此受到许多因素的影响，例如材料的内部特性、表面特性、温度和湿度。
在此基础上，下文讨论了用非核密度计探测高压实地基的密实性的方法，供参考。
关键词：无核密度仪检测；强夯地基压实度；方法研究引言密实度是沥青路面施工技术和施工质量评价的关键指标，良好的密实度可以保证良好的使用性能。
现场路面密实度主要是通过取样方法进行评估的，这种方法要求在探测位置钻一个直径约100毫米的岩心岩心岩心岩心岩心岩心岩心岩心岩心，造成一定程度的路面损坏，因此不可能进行大规模取样和评估。
1检测设备及检测方法简介非核穿透仪是一套探测仪器，与核密度仪不同，核密度仪不使用同位素源测量土工材料的密度，而是使用电磁表面接触装置测量土壤中电磁场的变化。
目前，检测方法主要用于测量沥青混凝土路面各层混合料的压力，具有速度、经济性和无损性等特点，得到了业界的广泛好评。
非核密度计主要由中央单元和四个探测器组成，其原理是通过脉冲发生器发射电磁脉冲，通过收集四个探测器之间的时间和电压信号，通过数据处理获得地体的电常数和地体电导率并使用随设备提供的软件计算检测到的土体的含水量和密度。
现场检测前，应校准设备，具体步骤如下:①将非核仪器置于测量点，分别沿感应板和仪器绘制两个同心圆，分别在60、120、240和240位置绘制与感应板大小相同的四个圆②将非核仪器校准值设置为0，分别测量上述五个位置圆的密度，取五个点的平均值作为该点的代表性值；③对五个位置的中心圆取样，根据道路土工试验规程(JTG3430-2020)的相关规定测量土壤体积，并与步骤2中非核光谱仪测量的代表性值进行比较，得出差，取平均值。

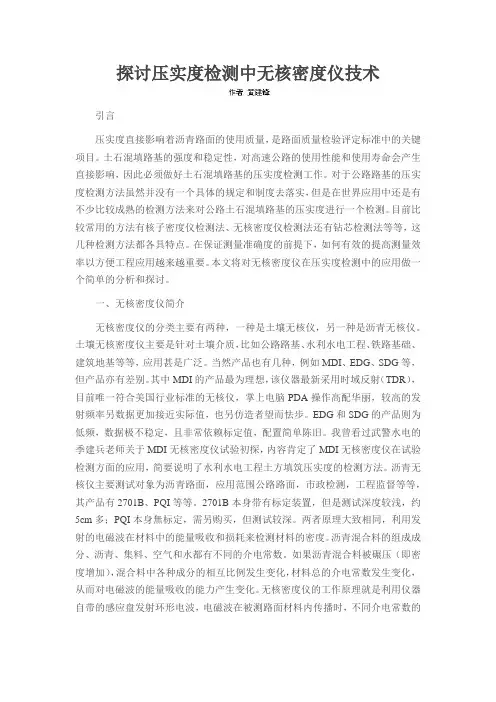

探讨压实度检测中无核密度仪技术引言压实度直接影响着沥青路面的使用质量，是路面质量检验评定标准中的关键项目。
土石混填路基的强度和稳定性，对高速公路的使用性能和使用寿命会产生直接影响，因此必须做好土石混填路基的压实度检测工作。
对于公路路基的压实度检测方法虽然并没有一个具体的规定和制度去落实，但是在世界应用中还是有不少比较成熟的检测方法来对公路土石混填路基的压实度进行一个检测。
目前比较常用的方法有核子密度仪检测法、无核密度仪检测法还有钻芯检测法等等，这几种检测方法都各具特点。
在保证测量准确度的前提下，如何有效的提高测量效率以方便工程应用越来越重要。
本文将对无核密度仪在压实度检测中的应用做一个简单的分析和探讨。
一、无核密度仪简介无核密度仪的分类主要有两种，一种是土壤无核仪，另一种是沥青无核仪。
土壤无核密度仪主要是针对土壤介质，比如公路路基、水利水电工程、铁路基础、建筑地基等等，应用甚是广泛。
当然产品也有几种，例如MDI、EDG、SDG等，但产品亦有差别。
其中MDI的产品最为理想，该仪器最新采用时域反射（TDR），目前唯一符合美国行业标准的无核仪，掌上电脑PDA操作高配华丽，较高的发射频率另数据更加接近实际值，也另仿造者望而怯步。
EDG和SDG的产品则为低频，数据极不稳定，且非常依赖标定值，配置简单陈旧。
我曾看过武警水电的季建兵老师关于MDI无核密度仪试验初探，内容肯定了MDI无核密度仪在试验检测方面的应用，简要说明了水利水电工程土方填筑压实度的检测方法。
沥青无核仪主要测试对象为沥青路面，应用范围公路路面，市政检测，工程监督等等，其产品有2701B、PQI等等。
2701B本身带有标定装置，但是测试深度较浅，约5cm多；PQI本身無标定，需另购买，但测试较深。
两者原理大致相同，利用发射的电磁波在材料中的能量吸收和损耗来检测材料的密度。
沥青混合料的组成成分、沥青、集料、空气和水都有不同的介电常数。
如果沥青混合料被碾压（即密度增加），混合料中各种成分的相互比例发生变化，材料总的介电常数发生变化，从而对电磁波的能量吸收的能力产生变化。
土壤无核密度仪的工作原理是怎样的土壤无核密度仪是一种专门用于测量土壤的密度和含水量的设备，它采用了现代化的无核技术，不需要使用放射性物质，相比传统的核密度仪更加安全、方便。
工作原理在了解土壤无核密度仪的工作原理前，先介绍一下密度和含水量的概念。
密度是物体单位体积的质量，单位为千克/立方米，通常用符号ρ表示。
由于土壤中的颗粒排列不一，密度也存在差异，因此需要用土壤密度来表示，单位为克/立方厘米。
含水量是比重，表示单位土壤中含有的水的占比。
含水量随土壤的压实度和质地不同而变化，即含水量与土壤的密度有关。
土壤无核密度仪的原理是利用射线穿透土壤产生的散射、吸收作用来测量土壤的密度和含水量。
具体的工作过程分为以下三个步骤：第一步：源体发射土壤无核密度仪中主要有两个部分，分别是源体和探头。
源体是一种放射性物质，一般使用锶-90或钴-60。
当选定的源体发射一定的能量时，能量就会以射线的形式向外散发。
第二步：射线侵入土壤由于土壤中存在不同密度、不同含水量的微小颗粒，当射线穿过土层时会发生散射，不同密度的颗粒会抵消部分射线，而不同含水量的颗粒会吸收部分射线。
这样，射线在穿过土壤时的强度就会发生变化。
第三步：探头接收弱射线信号探头是土壤无核密度仪中的另一个关键部件，它用于检测射线经过土壤后剩余的弱电信号。
探头将接收到的信号传送给计算机进行处理，计算机根据信号的变化来计算出土壤的密度和含水量。
总结土壤无核密度仪采用了现代化的无核技术，不需要使用放射性物质，操作更加安全、方便。
其工作原理是通过射线的散射和吸收作用来测量土壤的密度和含水量。
通过了解土壤无核密度仪的工作原理，可以更好地理解其使用过程，从而更加准确地测量土壤的密度和含水量，为科学无害的使用耕地和水源提供保障。
碾压混凝土无核密度仪碾压混凝土无核密度仪是一种用于测量混凝土密度的仪器。
它是一种非破坏性测试方法，可以在不破坏混凝土结构的情况下，准确地测量混凝土的密度。
这种仪器广泛应用于建筑、道路、桥梁等工程领域，可以帮助工程师和建筑师更好地了解混凝土的质量和性能。
碾压混凝土无核密度仪的工作原理是利用碾压力和振动力来测量混凝土的密度。
它包括一个碾压轮和一个振动器，碾压轮可以在混凝土表面滚动，振动器可以在混凝土中产生振动。
当碾压轮和振动器同时作用于混凝土时，混凝土中的颗粒会被压缩和振动，从而改变混凝土的密度。
通过测量碾压轮和振动器的力量和混凝土的反弹高度，可以计算出混凝土的密度。
碾压混凝土无核密度仪的优点是非常明显的。
首先，它可以在不破坏混凝土结构的情况下进行测试，因此可以避免对混凝土结构的损坏。
其次，它可以快速、准确地测量混凝土的密度，因此可以帮助工程师和建筑师更好地了解混凝土的质量和性能。
此外，它还可以在不同的混凝土结构中进行测试，包括混凝土墙、混凝土地板、混凝土桥梁等。
然而，碾压混凝土无核密度仪也存在一些缺点。
首先，它需要一定的技术和经验才能正确地使用。
其次，它只能测量混凝土的密度，不能测量其他性能指标，如强度、抗压性等。
最后，它的价格相对较高，对于一些小型工程来说可能不太实用。
在使用碾压混凝土无核密度仪时，需要注意一些事项。
首先，需要选择合适的测试位置，避免测试位置受到其他因素的影响，如阳光、风、水等。
其次，需要正确地操作仪器，包括调整碾压轮和振动器的力量、选择合适的测试时间等。
最后，需要正确地解读测试结果，包括计算混凝土的密度、比较测试结果等。
碾压混凝土无核密度仪是一种非常有用的工具，可以帮助工程师和建筑师更好地了解混凝土的质量和性能。
虽然它存在一些缺点，但是在正确地使用和操作下，它可以为工程和建筑领域带来很多好处。
无核密度仪原理嘿，咱聊聊无核密度仪这神奇的玩意儿呗！这东西可牛啦！无核密度仪就像一个超级侦探，专门探测材料的密度。
你想想，要是没有它，咱咋知道那些材料到底够不够结实呢？它就像一个神秘的小助手，默默地为我们解决难题。
这无核密度仪到底咋工作的呢？其实啊，它靠的是一种特别的魔法。
它会发出一些神奇的信号，这些信号就像一群小精灵，钻进材料里面去探个究竟。
然后，无核密度仪就像一个聪明的大脑，根据接收到的信号来分析材料的密度。
你说这神奇不神奇？就好像它有一双透视眼，能看穿材料的内部。
这可比那些老办法厉害多啦！以前人们得用锤子敲敲打打，或者挖个洞看看，多麻烦呀！现在有了无核密度仪，一下子就搞定了。
无核密度仪还特别方便呢！它小小的身材，却有着大大的能量。
你可以拿着它到处走，随时随地进行检测。
不管是在工地上、马路上，还是在实验室里，它都能发挥作用。
这就像一个随身带着的小工具，随时为你服务。
而且啊，无核密度仪还很准确呢！它不会被外界的因素干扰，就像一个坚定的卫士，坚守着自己的岗位。
不管是刮风下雨，还是烈日炎炎，它都能给出准确的结果。
这可太重要啦！要是结果不准确，那可就麻烦大了。
你想想，要是建筑材料的密度不准确，那房子盖起来能结实吗？肯定不行啊！所以无核密度仪就像一个质量把关人，确保每一个材料都符合要求。
无核密度仪在很多领域都能派上大用场呢！比如在道路建设中，它可以检测路面的密度，确保道路的质量。
在建筑工程中，它可以检测混凝土的密度，保证建筑物的安全。
这就像一个万能的小助手，哪里需要就去哪里。
总之，无核密度仪是一个非常神奇的工具。
它用自己独特的方式，为我们的生活和工作带来了很多便利。
我的观点是，无核密度仪是科技的杰作，为我们的世界增添了一份精彩。
无核密度仪校验方法
1、概述
无核密度仪可用于检测铺筑完工的沥青路面、现场沥青混合料铺筑层密度及快速检查混合料的离析。
2、技术要求
目测仪器外观是否整洁干净；
探测深度：≥4.0cm;
操作环境温度：0～70℃；
3、方法
选择测量场地，先用无核密度仪标明测量点，用五点法（即所钻试样圆心垂直两直径与试件外圆的4个交点）测得的平均值作为试件无核密度仪的实测值。
再用钻芯机钻取试件，然后用表干法或蜡封法对试件进行试验。
4、比对
用无核密度仪所测得的值与取样测得的值进行比对，并进行修正值设置。
要求同结构层的密度误差为±10kg/m3。
5、比对仪器
浸水天平0-5100g；精度：0.1g。
6、校验结果的处理和判定
如一次试验不合格，可再复测几次，以复测的检测结果为评定结果。
7、校验周期：
经本方法比对合格的无核密度仪校验周期为一年。
8、附录
无核密度仪校验记录。
9、校验方法的编写依据
《公路路基路面现场测试规程》JTGE60-2008。
无核密度仪记录。
沥青路面无核密度仪工作原理和标定方法
无核密度仪工作原理（如图1）所示，根据沥青路面材料的密度与介电常数之间存在一定的比例关系，通过感应板产生探测磁场来测试压实沥青混合料的介电常数，然后利用电子部件将场信号转换成密度读。
在无核密度仪的设置菜单中输入所测试路面材料的标准密度（即最大理论密度或室内马歇尔密度），即可在无核密度仪显示屏上直接获得相应的压实度读数，并可测得表面温度和湿度，同时，无核密度仪通过调整电磁波强度来改变穿透深度，从而合理地进行不同厚度不同级配类型沥青混合料压实度的检测。
因此，无核密度仪具有快速、精度高和携带方便等优点。
图l 无核密度仪工作原理示意图
为了保证无核密度仪测出的密度与压实沥青混合料的密度一致，在测试不同沥青混合料之前需对无核密度仪进行标定，以得到相应的标定值。
具体的标定方法为：
1)在干燥的压实沥青混合料表面选择1块干燥而没有污染的长方形区域(150 cmX75 cm)，用粉笔绕无核密度仪感应板画5个圆（如图2所示）。
图2标定测点选择
2)把无核密度仪放在沥青路面上的第一个位置，用粉笔沿着无核密度仪周围画一个圆，在圆上标记出5个点（如图3所示），然后用无核密度仪测出这5个点的密度（此时标定值为0），相应的平均值为第1个圆的密度平均值。
以此类推，直到图2中5个圆全部测完．
3)从图2中每个圆心处钻取芯样，用表干法测9试5个芯样的毛体积密度。
图3 测点无核密度仪测试布置
4)用毛体积密度减去对应圆的无核密度仪密度平均值，得到5个差值，取其平均值作为标定值，然后将标定值储存于无核密度仪中，以进行现场快速检测。
商品描述：
生产厂家：美国HUMBOLDT公司
仪器型号：H-4114
技术规范：ASTM D-18
适用范围：用于以下范畴压实材料的密度、湿度测量，筑堤和填充物；地下道，地下室和地基；回填和沟渠；垃圾；
仪器概述：
无核密湿度仪（EDG）是一种可替代核子密度仪，测量路基和地基压实土壤之物理特性的无核测量仪。
它是一种以电池驱动的便携式仪器，可以在世界各地任何地方使用，而不会带来核安全等相关问题。
EDG可测量并显示干/湿密度、含水量，以及压实百分数。
EDG 使用简便，可以作为建筑用辅助设备来监控每日的压实操作，其优质的工作性能和准确的测量结果可以与传统测量法，如核子密度测量法，灌砂法，以及干燥法相媲美。
EDG利用点对点的无线电频率来确保精确度。
在插入土壤的电极之间进行直接测量，并通过完全覆盖电极的土壤来确保正确测量。
使用EDG测量时不必担心土壤是否均匀，也无须依靠无线电频率的“电波”从表面渗透入土壤材料。
对于操作者而言，EDG的优势还在于它的操作简单易学，不需要持有特殊资格证明或经过专业培训的技师，任何人都可以成为培训对象。
此外EDG测量快速，测量间隔距离更大，估算更彻底。
测量原理：
无核密湿度仪（EDG）通过电极之间的无线电高频率来测量压实土壤材料的介电性和密度，并将测量得到的介电性与“土壤模块”做比较。
“土壤模块”是土壤类型的特定标准，它有一组预先测量得到的特定介电性，这组介电性代表了一系列的密度值和湿度值。
野外测量结束后，利用数学运算法则会计算出干/湿密度、含水量，以及压实百分数。
随附的温度探测器还可以增加测量的精确性。
使用方法：
在野外现场，依据模板用锤子将锥形电极或标块以十字式样插入土中。
在两个锥形标块的底角之间进行4个点对点的测量并将电特性平均处理。
用户可选择用公制SI单位或英制单位显示密度和湿度值。
标枪插入的深度直接影响测量深度。
此外，标块的锥度还通过每一次锤击与土壤保持正接触。
标块的插入深度决定了测量深度—有不同长度可选。
EDG显示屏可显示菜单操作步骤，保存测量结果。
技术参数：
湿度范围标准的压实土壤现场范围
干密度精度标准测试的3%以内
湿量范围标准的压实土壤现场范围
湿量精度标准测试的2%以内
操作环境温度0-50ºC
操作环境湿度5-90%
电源12V，4.0Ah 铅酸铬可充电电池
电池寿命完全充电可用约8小时
尺寸控制台：343 mm x 305 mm x 152mm
净重控制台：11 lbs.(5kg)
附件：4lbs.(1.8kg)
U.S.专利号：6,380,745,其它专利待定。
标准配置：控制台、4个锥形电极、锤子、土壤传感器和连接线、模板、温度探测器和充电器。
优势：
1. 可代替核子密度测量法，灌砂法，以及干燥法。
绝对无核源！
2. 不再需要核子仪器所必需的各种许可证。
3. 操作员不需要专门的培训/证书和辐射监测。
4. 存储与运输要求没有特殊要求。
5. 用户界面良好、简单易学、使用方便、性价比高，适合小组中每个人员使用。
6. 快速，可靠，轻便、牢固、精确，重复性好的实时读数。
7. 采用高质可靠的点对点RF技术
8. 2-3分钟显示测量结果
9. 确保建筑物，桥梁，道路和大坝等工程结构的基础牢固。
