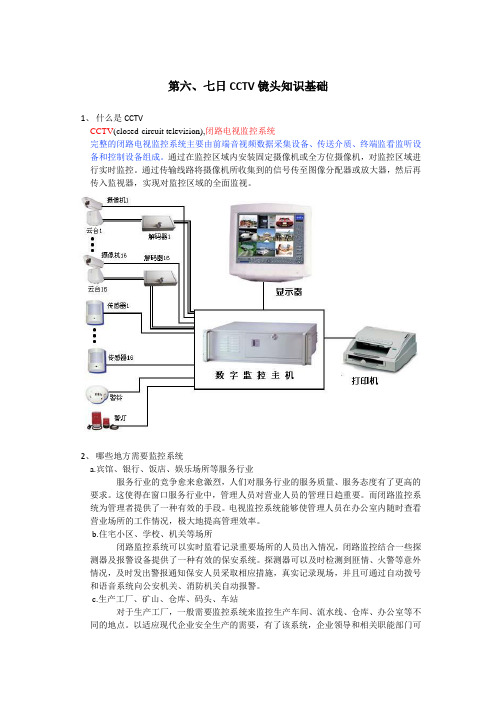

第六、七日CCTV镜头知识基础1、什么是CCTVCCTV(closed-circuit television),闭路电视监控系统完整的闭路电视监控系统主要由前端音视频数据采集设备、传送介质、终端监看监听设备和控制设备组成。
通过在监控区域内安装固定摄像机或全方位摄像机，对监控区域进行实时监控。
通过传输线路将摄像机所收集到的信号传至图像分配器或放大器，然后再传入监视器，实现对监控区域的全面监视。
2、哪些地方需要监控系统a.宾馆、银行、饭店、娱乐场所等服务行业服务行业的竞争愈来愈激烈，人们对服务行业的服务质量、服务态度有了更高的要求。
这使得在窗口服务行业中，管理人员对营业人员的管理日趋重要。
而闭路监控系统为管理者提供了一种有效的手段。
电视监控系统能够使管理人员在办公室内随时查看营业场所的工作情况，极大地提高管理效率。
b.住宅小区、学校、机关等场所闭路监控系统可以实时监看记录重要场所的人员出入情况，闭路监控结合一些探测器及报警设备提供了一种有效的保安系统。
探测器可以及时检测到匪情、火警等意外情况，及时发出警报通知保安人员采取相应措施，真实记录现场，并且可通过自动拨号和语音系统向公安机关、消防机关自动报警。
c.生产工厂、矿山、仓库、码头、车站对于生产工厂，一般需要监控系统来监控生产车间、流水线、仓库、办公室等不同的地点。
以适应现代企业安全生产的需要，有了该系统，企业领导和相关职能部门可以在桌面上随时了解重要生产场所的情况，如厂区大门、重要设备、车间重点工位等。
d.剧院、博物馆、风景区等公共场所。
e.公检法、军队、监狱等特殊场所。
f.金融、电力、电信、热力、等部门。
g其它需要的监控的重要场所。
3、5、按焦距分：1）定焦距：焦距固定不变，可分为有光圈和无光圈两种。
有光圈：镜头光圈的大小可以调节。
根据环境光照的变化，应相应调节光圈的大小。
光圈的大小可以通过手动或自动调节，手工调节光圈的，称为手动光圈。
镜头自带微型电机自动调整光圈的，称为自动光圈。

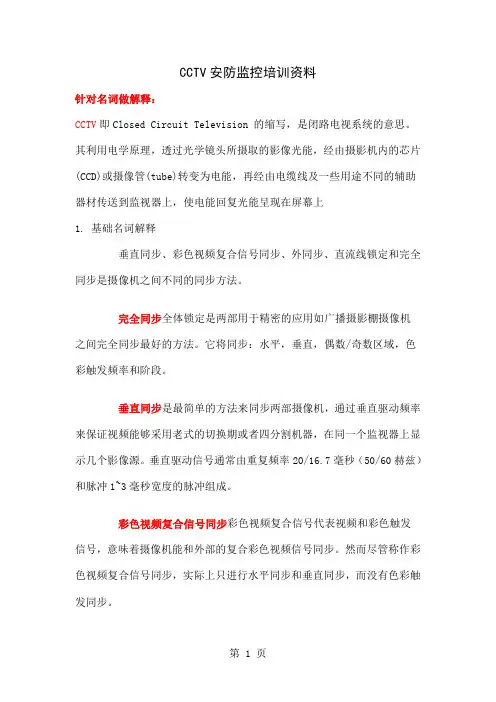

CCTV安防监控培训资料针对名词做解释：CCTV即Closed Circuit Television 的缩写，是闭路电视系统的意思。
其利用电学原理，透过光学镜头所摄取的影像光能，经由摄影机内的芯片(CCD)或摄像管(tube)转变为电能，再经由电缆线及一些用途不同的辅助器材传送到监视器上，使电能回复光能呈现在屏幕上1. 基础名词解释垂直同步、彩色视频复合信号同步、外同步、直流线锁定和完全同步是摄像机之间不同的同步方法。
完全同步全体锁定是两部用于精密的应用如广播摄影棚摄像机之间完全同步最好的方法。
它将同步：水平，垂直，偶数/奇数区域，色彩触发频率和阶段。
垂直同步是最简单的方法来同步两部摄像机，通过垂直驱动频率来保证视频能够采用老式的切换期或者四分割机器，在同一个监视器上显示几个影像源。
垂直驱动信号通常由重复频率20/16.7毫秒（50/60赫兹）和脉冲1~3毫秒宽度的脉冲组成。
彩色视频复合信号同步彩色视频复合信号代表视频和彩色触发信号，意味着摄像机能和外部的复合彩色视频信号同步。
然而尽管称作彩色视频复合信号同步，实际上只进行水平同步和垂直同步，而没有色彩触发同步。
外同步非常类似于彩色视频复合信号同步。
一个摄像机能够同步于另一个摄像机的视频信号，一个外同步摄像机能使用输入的彩色视频复合信号，提取水平和垂直同步信号来做同步。
直流线锁定是一种古老的技术，利用直流50/60赫兹电源线电流来同步摄像机。
因为直流24伏电源广泛使用于多数建筑物防火警报系统，由于非常容易获得。
由于老型号的切换器和分割系统没有数字记忆功能，要保持稳定的影像，摄像机之间的同步非常必要，直流线锁定就是摄像机同步于交流50/60赫兹，彩色信道之间时间的关联和水平/垂直信号没有约束会导致糟糕的色彩转换（色彩阶段设计），因此所有使用交流线锁定的用户不可避免地失去很好的色彩转换。
幸运的是，现在的分割器和16通道复合处理器以及硬盘录象机都有内部记忆体来克服这个问题，不再需要同步信号，因此交流线锁定可能若干年后会被淘汰掉。
CCTV培训资料面向销售人员CCTV培训资料培训内容：1.监闭路系统概述2.监闭路系统的组成3.前端摄像机部分：a.摄像机的基本原理b.SONY系芯片方案c.枪式摄像机（标准型摄像机）的组成及功能讲述d.认识摄像机镜头及正确的选配d.半球型摄像机e.一体化摄像机e.红外半球型摄像机f.红外定焦防水机d.红外变焦防水机e.云台/恒速球e.智能球机4. 公司具体机型特点卖点闭路监控系统概述闭路监控系统能在人们无法直接观察的场合，通过遥控摄像机及其辅助设备（镜头、云台等）直接观看被监视场所的一切情况，可以把被监视场所的情况一目了然。
同时，电视监控系统还可以与防盗报警系统等其它安全技术防范体系联动运行，使其防范能力更加强大。
闭路电视监控系统是安全技术防范体系中的一个重要组成部分，是一种先进的、防范能力极强的综合系统。
闭路监控系统的组成典型的监控系统主要由前端设备和后端设备这两大部分组成，其中后端设备可进一步分为中心控制存储部分和显示部分。
前、后端设备有多种构成方式，它们之间的联系（也可称作传输系统）可通过电缆、光纤或微波等多种方式来实现。
监控系统由摄像机部分（有时还有麦克）、传输部分、控制存储部分部分以及显示部分四大块组成。
在每一部分中，又含有更加具体的设备或部件。
主要组成/摄像部分/传输部分/控制存储部分/显示部分摄像机的基本原理被摄物体的图像经过镜头聚焦至CCD芯片上，CCD根据光的强弱积累相应比例的电荷，各个像素积累的电荷在视频时序的控制下，逐点外移，经滤波、放大处理后，形成视频信号输出。
视频信号连接到监视器或电视机的视频输入端便可以看到与原始图像相同的视频图像。
CCD摄像机大致可分为下列几大类按成像色彩划分(1)彩色摄像机：适用于景物细部辨别，如辨别衣着或景物的颜色。
能实时、形象、真实地反映被监视控制对象。
(2)黑白摄像机：是用于光线不足地区及夜间无法安装照明设备的地区，黑白摄像机具有高分辨率、照度低、感红外灵敏度高等优点。

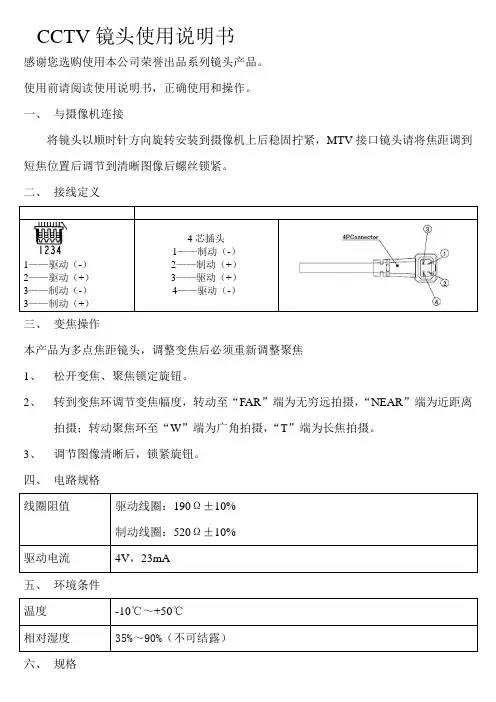

CCTV镜头使用说明书
感谢您选购使用本公司荣誉出品系列镜头产品。
使用前请阅读使用说明书，正确使用和操作。
一、与摄像机连接
将镜头以顺时针方向旋转安装到摄像机上后稳固拧紧，MTV接口镜头请将焦距调到短焦位置后调节到清晰图像后螺丝锁紧。
二、接线定义
1——驱动（
2——驱动（
三、变焦操作
本产品为多点焦距镜头，调整变焦后必须重新调整聚焦
1、松开变焦、聚焦锁定旋钮。
2、转到变焦环调节变焦幅度，转动至“FAR”端为无穷远拍摄，“NEAR”端为近距离
拍摄；转动聚焦环至“W”端为广角拍摄，“T”端为长焦拍摄。
3、调节图像清晰后，锁紧旋钮。
四、电路规格
五、环境条件
六、规格
七、镜头维护
因镜头表面镀有防反射膜层，沾有灰尘、油脂、指纹等时会产生有害物质并导致其性能下降或引起刮痕、发霉等，一旦发现污垢时请按下列方法处理：
1、沾染灰尘时：
使用无油软刷或吹风球（照相机清洁用具）轻轻掸落灰尘。
2、沾染油脂时：
将水滴或油用软布轻轻拭去并使之干燥，再用无油棉布或镜头清洁纸沾上酒精或镜头清洁液后自镜头中心向外擦拭，仍为擦净可换布反复擦拭数次。
