中空玻璃惰性气体检验方法

中空玻璃氩气检测方法
随着中空玻璃在建筑和家居装饰中的广泛应用，对其质量的要求也越来越高。

其中，中空玻璃的氩气注入量是影响其隔音、保温性能的重要因素之一。

因此，中空玻璃氩气的检测成为了检验其质量的必要手段之一。

目前，中空玻璃氩气检测方法主要有两种：非侵入式检测和侵入式检测。

非侵入式检测方法采用红外线测量技术，通过红外辐射吸收特性来检测中空玻璃内是否存在氩气。

该方法不需要破坏中空玻璃的密封性能，检测过程简单、快速、无污染。

但是，由于其检测精度较低，只能检测氩气的存在与否，无法对氩气的注入量进行精确测量。

侵入式检测方法需要在中空玻璃内插入探测器进行测试，可以精确测量中空玻璃内氩气的注入量。

该方法检测精度高，能够满足绝大部分中空玻璃氩气检测的需求。

但是，对中空玻璃密封性的要求较高，检测过程较为复杂，且可能对中空玻璃造成破坏。

综上所述，中空玻璃氩气检测方法应该根据实际需求选择合适的方法。

在使用检测方法时，应注意检测设备的准确性和灵敏度，保证中空玻璃的质量达到要求。

- 1 -。

中空玻璃检测报告中空玻璃作为一种重要的建筑材料，广泛应用于建筑、汽车和家电等领域。

其内部的空气层能够有效隔热和隔音，提供舒适的室内环境。

然而，由于制造工艺和材料质量等原因，中空玻璃可能存在一些问题，需要通过检测来发现和解决。

本文将探讨中空玻璃的检测方法和相关问题。

一、外观检测外观检测是最简单直接的一种中空玻璃检测方法。

通过观察中空玻璃的外观，可以初步判断其是否存在明显的缺陷，如气泡、斑点、划痕等。

对于一些轻微的问题，外观检测可能难以发现，需要进一步使用专业设备进行检测。

二、气密性检测中空玻璃的气密性是一个重要的性能指标。

在制造过程中，应保证中空玻璃的密封性，以防止气体的泄漏和外界空气的侵入。

常用的气密性检测方法是压差法和爆破法。

压差法是通过在中空玻璃内部施加一定的压力，并监测压力的变化来判断其气密性。

如果压力变化较小，则说明中空玻璃密封良好。

爆破法则是在中空玻璃的外侧加压，直至其突破为止。

通过施加的压力，可以判断中空玻璃的强度和密封性。

但是，这种方法存在破坏性，不适用于已经安装在建筑中的中空玻璃。

三、光学性能检测中空玻璃的光学性能是衡量其质量的重要指标之一。

通过检测中空玻璃的透光率、反射率和谱值等参数，可以评估其光学性能是否符合要求。

常用的光学性能检测方法有透光仪、光谱仪等。

这些仪器可以通过测量光的强度和波长来分析中空玻璃的光学性能。

四、热性能检测中空玻璃的隔热性能是其最主要的功能之一。

通过检测中空玻璃的热传导系数和U值，可以评估其隔热性能的好坏。

常用的热性能检测方法有热流计法、热导率测量仪等。

这些仪器可以通过测量热流量和温度差来计算中空玻璃的热传导系数和U值。

五、声音传递性能检测中空玻璃的隔音性能是其另一个重要的功能。

通过检测中空玻璃的声传递损失和声吸收系数，可以评估其隔音性能的好坏。

常用的声音传递性能检测方法有声学传递损失法、声吸收特性测量仪等。

这些仪器可以通过测量声音的强度和频率来计算中空玻璃的声传递损失和声吸收系数。

中空玻璃测试方法中华人民共和国国家标准中空玻璃测试方法Testing method of insulating glass1 适用范围本方法适用于胶封双层中空玻璃的露点、密封、紫外线照射、高温高湿、气候循环试验。

2 试样制备2.1由4 mm厚的浮法或普通平板玻璃制成，长510+3 0mm，宽360+3 0 mm，空间间距为12 mm的双层中空玻璃试样20块。

2.2 试样标志要清楚，并在材料、结构和制造工艺方面应有充分的代表性。

2.3 试样擦拭后，分别置于梯形箱体，内装4个20W日光灯制成的观察箱（见图1）内的框架上，然后开灯，在离试样2 m处，视线与试样垂直观察。

如果玻璃内表面有污物存在，则不能用于试验。

1一箱体；2一试样；3一日光灯3.1密封试验3.1.1仪器设备3.1.1.1 真空箱：由金属材料制成的能达到试验要求真空度的箱子。

真空箱内装有测量厚度变化的支架和百分表（见图2）。

3.1.2 试拉准备试验前，试样应在23±2℃的环境温度内放置12h以上。

3.1.3 试验步骤3.1.3.1 将试样分批放人真空箱内，安装在装有百分表的支架中。

3.1.3.2 把百分表调整到零点或记下百分表的初始读数。

3.1.3.3 试验时把真空箱内压力降到低于环境气压10±0.5kPa (100±5 mbar)。

在到达低压后5～10min内记下百分表读数，计算出厚度增长值d1,3.1.3.4 保持低压2.5 h后，在5 min内再记百分表的读数，计算出厚度增长值dZ ,3.1.3.5 渗漏偏差判定a. 厚度增长值dl必须≥0.8mm为不渗漏。

b. 2.5h后厚度增长偏差δ＝（d2－d1）/ d1×100＜15％为不渗漏。

3.2 露点试验3.2.1仪器设备露点仪：测量管的高度为300 mm 测量表面直径为Φ50 mm （见图3）温度计：测量范围为一80~30℃，精度为为1℃。

3.2.2 试验准备试验前将全部试样在温度23 ±2℃，相对湿度30~75％的条件下放置一周。

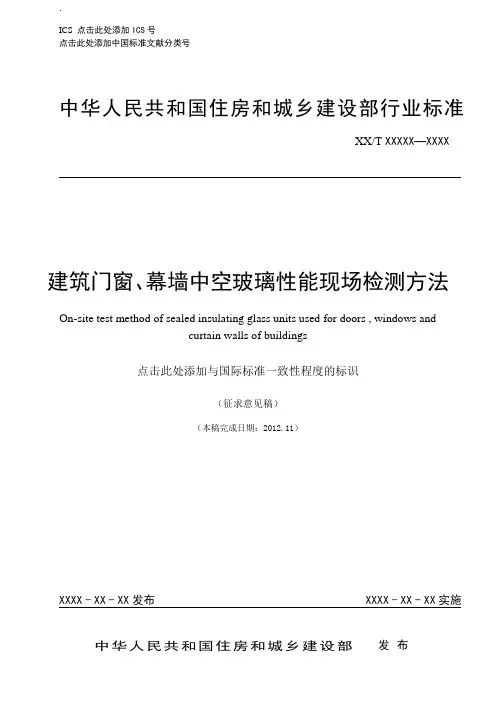

.ICS点击此处添加ICS号点击此处添加中国标准文献分类号中华人民共和国住房和城乡建设部行业标准XX/T XXXXX—XXXX建筑门窗、幕墙中空玻璃性能现场检测方法On-site test method of sealed insulating glass units used for doors , windows andcurtain walls of buildings点击此处添加与国际标准一致性程度的标识（征求意见稿）（本稿完成日期：2012.11）XXXX-XX-XX发布XXXX-XX-XX实施前言本标准按照GB/T 1.1-2009给出的规则起草。

本标准由住房和城乡建设部标准定额研究所提出。

本标准由住房和城乡建设部建筑制品与构配件标准化技术委员会归口。

本标准负责起草单位：中国建材检验认证集团股份有限公司。

本标准参加起草单位：本标准主要起草人：建筑门窗、幕墙中空玻璃性能现场检测方法1 范围本标准规定了建筑门窗、幕墙中空玻璃的露点、波形弯曲度、表面应力、惰性气体含量现场试验方法。

本标准适用于建筑门窗、幕墙中空玻璃的性能现场检测。

2 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅所注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 18144-2008 玻璃应力测试方法JC/T 632 汽车安全玻璃术语3 定义JC/T 632界定的以及下列术语和定义适用于本文件。

3.1中空玻璃露点frost point中空玻璃与试验设备测量面接触的玻璃的内表面出现可观察到结露时的温度。

3.2惰性气体 inert gas位于元素周期表的第0族，基本没有活性的气态单原子分子，包括：氦(He)、氖(Ne)、氩(Ar)、氪(Kr)、氙(Xe)、氡(Rn)。

中空玻璃中间层惰性气体目前主要应用氩气、氦气和氪气。

4 测试方法4.1 露点测试4.1.1 测试原理放置露点仪后中空玻璃表面局部冷却降温，当降低到一定温度时，内部水气在冷点部位结露，该温度为露点。

中空玻璃性能检测指南1、依据标准GB/T11944-2002 《中空玻璃》GB/T21086-2007 《建筑幕墙》JGJ102-2003 《玻璃幕墙工程技术规范》JGJ/T139-2001 《玻璃幕墙工程质量检验标准》型式检验项目包括：密封性能、露点、耐紫外线辐照性能、气候循环耐久性能和高温高湿耐久性能试验。

力学性能：抗拉强度、脆性、弯曲试验、拉伸试验、冲击应力等。

正常生产每两年应进行一次封样抽检。

幕墙用中空玻璃必须先进行结构胶相容性试验。

中空玻璃产品检验分为门窗用中空玻璃和幕墙用中空玻璃产品（推荐使用Low-e中空玻璃）。

2、检测程序①企业将封样产品、样品交接单及相关资料送省建机检测中心进行检验；②企业在省建机检测中心办理相关检验手续；③企业领取检验报告和取回检测样品；④企业领取的检验报告是产品鉴定、备案和节能认定等工作的重要材料，应妥善保管。

3、检测样品准备企业需提供中空玻璃剖面图，注明玻璃厚度、规格，胶的型式、产地，所充气体型式。

⑴性能试验：试样为510mm×360mm的样品20块；⑵传热系数：试样为1000mm×1000mm的样品1块；⑶对幕墙用中空玻璃首先必须进行结构胶相容性试验。

试验样品应按①结构胶相容性和剥离粘结性试验a、结构胶：2支 (批号应清晰)；b、基材： 玻璃：150mm×75mm，2块；c、附件：隔条，丁基胶1支(批号应清晰)。

②标准状态下拉伸粘结强度试验：须另外提供玻璃：50mm×50mm，10块(外形尺寸应准确，偏差±1mm)。

③邵氏硬度：须另外提供玻璃：150mm×75mm，1块。

4、中空玻璃产品检验主要项目及控制指标见表19。

表19 中空玻璃产品检验主要项目及控制指标。

中空玻璃质量检验规范一、引言中空玻璃是一种由两片或多片玻璃板之间通过密封固定间隔的空气或其它绝热气体隔离而成的复合玻璃制品。

它具有保温隔热、隔音减震、抗紫外线和防冷凝等特点，广泛应用于建筑、汽车和家电等领域。

为确保中空玻璃产品的质量，制定中空玻璃质量检验规范是必要的。

二、检验项目1. 尺寸检验：通过测量中空玻璃的长度、宽度和厚度，以及各板之间的间隔是否符合规定尺寸要求。

2. 光学性能检验：包括透光率、光学畸变和玻璃表面的平整度等方面的检测，以确保中空玻璃的正常使用。

3. 密封性能检验：包括主要检测中空玻璃的密封性、气密性和水密性，确保其具有良好的隔热、隔音和防水性能。

4. 物理性能检验：主要检测中空玻璃的抗风压性能、抗冲击性能和抗震性能等，确保产品在使用中的安全性。

5. 化学性能检验：主要检测中空玻璃的耐腐蚀性、耐候性和耐湿热性等，以确保产品具有良好的耐久性。

三、检验方法1. 尺寸检验：借助尺子、测量仪器等工具进行测量，将测量结果与规定尺寸进行对比，确定是否合格。

2. 光学性能检验：使用透光率测量仪和光学显微镜等设备进行检测，评估中空玻璃的光学性能是否符合要求。

3. 密封性能检验：采用压缩空气和水进行泄漏测试，观察中空玻璃是否具有良好的密封性和防水性。

4. 物理性能检验：使用风压试验仪、冲击试验机等设备进行相关测试，检测中空玻璃的物理性能是否满足要求。

5. 化学性能检验：通过对中空玻璃进行不同环境下的浸泡和腐蚀实验，测量其损耗率和表面变化，以评估其耐化学性。

四、质量评定依据根据中空玻璃产品的检测结果，可根据相关法律法规和标准，将产品质量评定为合格、不合格等级，以便消费者和相关部门了解产品质量的好坏。

五、质量控制与改进为确保中空玻璃产品质量的稳定性和一致性，制造企业需建立完善的质量控制体系，并定期进行质量管理和改进。

包括原材料的选择和检验、生产过程的控制和监督、产品质量的评估和追踪等。

六、结论中空玻璃作为一种重要的建筑材料，在保温隔热、防水隔音和安全性方面具有显著的优势。

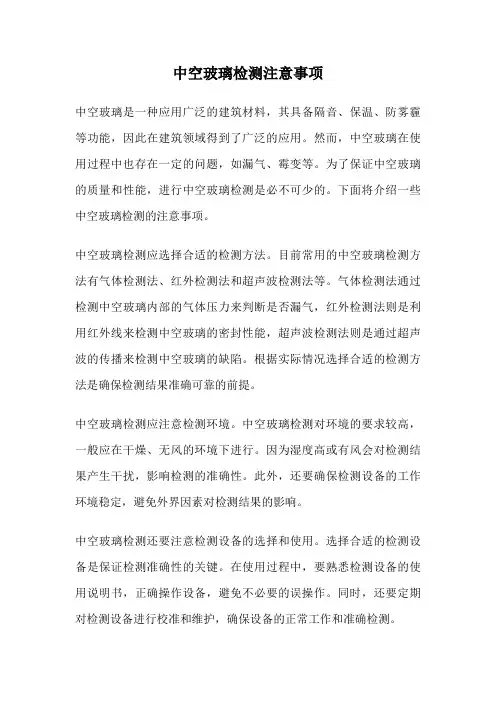

中空玻璃检测注意事项中空玻璃是一种应用广泛的建筑材料，其具备隔音、保温、防雾霾等功能，因此在建筑领域得到了广泛的应用。

然而，中空玻璃在使用过程中也存在一定的问题，如漏气、霉变等。

为了保证中空玻璃的质量和性能，进行中空玻璃检测是必不可少的。

下面将介绍一些中空玻璃检测的注意事项。

中空玻璃检测应选择合适的检测方法。

目前常用的中空玻璃检测方法有气体检测法、红外检测法和超声波检测法等。

气体检测法通过检测中空玻璃内部的气体压力来判断是否漏气，红外检测法则是利用红外线来检测中空玻璃的密封性能，超声波检测法则是通过超声波的传播来检测中空玻璃的缺陷。

根据实际情况选择合适的检测方法是确保检测结果准确可靠的前提。

中空玻璃检测应注意检测环境。

中空玻璃检测对环境的要求较高，一般应在干燥、无风的环境下进行。

因为湿度高或有风会对检测结果产生干扰，影响检测的准确性。

此外，还要确保检测设备的工作环境稳定，避免外界因素对检测结果的影响。

中空玻璃检测还要注意检测设备的选择和使用。

选择合适的检测设备是保证检测准确性的关键。

在使用过程中，要熟悉检测设备的使用说明书，正确操作设备，避免不必要的误操作。

同时，还要定期对检测设备进行校准和维护，确保设备的正常工作和准确检测。

中空玻璃检测还要注重数据的分析和处理。

在进行检测时，要准确记录检测数据，并进行合理的分析和处理。

可以使用专业的数据处理软件，对检测数据进行统计和分析，从而得到准确的检测结果。

同时，还要将检测结果进行存档，以备后续参考和比对。

中空玻璃检测还要注重专业人员的培训和素质提升。

中空玻璃检测是一项专业性较强的工作，需要具备一定的专业知识和技能。

因此，对从事中空玻璃检测的人员进行培训和素质提升是非常重要的。

只有具备了足够的专业知识和技能，才能保证中空玻璃检测的准确性和可靠性。

中空玻璃检测是保证中空玻璃质量和性能的重要环节。

在进行中空玻璃检测时，需要选择合适的检测方法，注意检测环境，选择合适的检测设备，注重数据的分析和处理，以及进行专业人员的培训和素质提升。

GB中空玻璃检测方法细则1.概述编制本检测方法细则是为了在GB/T11944-2012 《中空玻璃》标准的基础上，进一步明确中空玻璃的检测方法。

2.适用范围本检测方法细则适用于按GB/T11944-2012 《中空玻璃》进行中空玻璃检测的所有过程。

3.依据标准GB/T 11944-2012 《中空玻璃》4.检测过程4.1样品要求4.1.1所有样品在存放阶段都需竖直放置，且不得有金属与玻璃接触，不得有粘结材料与密封胶接触。

4.1.2 每块样品都贴有唯一性标识，标识不得损坏样品，不得影响试验过程和结果。

4.2露点试验4.2.1试样数量：15块。

4.2.2试验仪器：露点仪4.2.3试验前全部试样必须在23℃±2℃、相对湿度30%～75%的环境中放置至少24小时，试样的最长放置时间一般不超过4周。

试验必须在23℃±2℃、相对湿度30%～75%的环境中进行。

要监测和记录试验环境及试样放置环境的温度和相对湿度。

4.2.4 测试前要将试样的两个外表面擦拭干净，在试样的测试面涂一层乙醇或丙酮，确保露点仪与试样内外表面均清洁区域的外表面紧密接触。

4.2.5 对于由同种类、不同厚度的玻璃原片组成的中空玻璃，厚度较薄的玻璃面为测试面。

4.2.6 对于由白玻和镀膜玻璃或着色玻璃组成的中空玻璃，白玻为露点的测试面。

对于由镀膜玻璃和着色玻璃组成的中空玻璃，选择透明度高的玻璃片为测试面。

4.2.7 按标准要求准备好露点仪，装入酒精和干冰，设定好露点仪温度。

由于露点仪结构的特殊性，露点仪温度不能较长时间稳定在设定温度。

测试时允许露点仪温度在设定温度上下波动2℃，测试结果记录设定温度。

4.2.8 对于只测试露点的试样，将露点仪温度设置为-40℃进行测试，达到规定的保持时间后，迅速移开露点仪进行观察，如果很难确定试样表面是否有结露，可以将试样举起，对着灯光观察是否有结露，但露点仪离开试样表面至观察结束时间不得超过10秒钟。

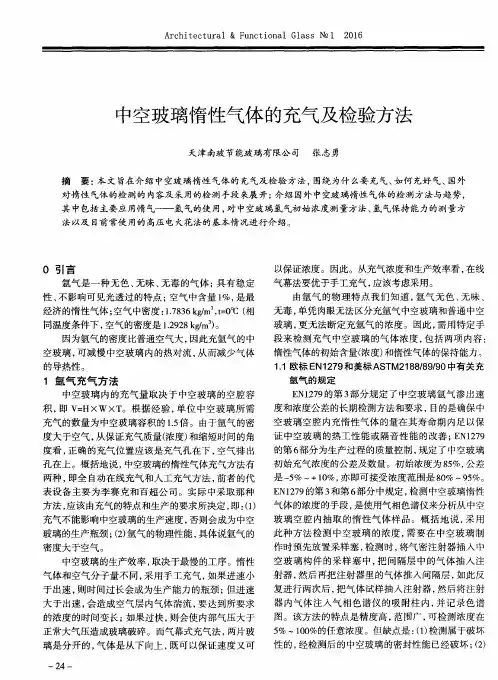

中空玻璃惰性气体的充气及检验方法栏目：业内资讯发布时间：2010-11-29阅读次数：777本文旨在介绍中空玻璃惰性气体的充气及检验方法，围绕为什么要充气、如何充好气、国外对惰性气体的检测的内容及采用的检测手段来展开，最后介绍国外中空玻璃惰性气体的检测方法与趋势。

关键词氩气、氩气的初始浓度、中空玻璃的氩气保持能力、非破坏性检测方法、高压电火花法。

氩气的基本知识我们对氩气的基本知识介绍包括氩气的物理性质和热工性能两个方面。

氩气的物理性质氩气是一种无色、无味、无毒的气体；具有对UV稳定性、不影响可见光透过的特点；空气中含量1%，是最经济的惰性气体；空气中密度：1.7836 kg/m3，t=0℃（相同温度条件下，空气的密度是1.2928 kg/m3）。

氩气的热工性能因为氩气的密度比普通空气大，因此充氩气的中空玻璃，可减慢中空玻璃内的热对流，从而减少气体的导热性。

此外，我们对氩气的热工性能还可从以下两个方面进一步分析。

氩气与中空玻璃空气层间隔之间的关系充氩中空玻璃与空气层间隔之间的关系，是函数关系，见图1。

从图中可见，（1）K值在16mm处最佳（拐点），从6-16mm，K值随空气层增加而改善，超过该拐点传热系数不改变，只增加材料使用量而已，因此,通过调整空间距离,可以提高节能(6-16mm),或节约材料(>16mm)。

（2）充气与低辐射玻璃结合使用,提高节能幅度比与充气透明中空玻璃效果好，前者可高达15%，而后者仅仅为2-5%。

氩气的浓度与中空玻璃传热系数改善之间的关系用图2说明氩气的浓度与中空玻璃传热系数改善之间的关系。

图中的中空玻璃为4+12+4mm，3条曲线分别表示充气透明玻璃中空、充气低辐射中空玻璃1和充气低辐射中空玻璃2（二者e值不同），气体浓度均为90%。

图中显示，（1）氩气的浓度与中空玻璃传热系数之间呈线性关系，浓度越大, K值越低；（2）初始充气浓度应该尽可能高一些,但是并不是说越高越好,如100%比较90或95%的改善就不是特别明显;从白玻璃看,100%浓度比较清楚空气(氩气0%)改善近5%,从90%-100%,改善了小于1%；氩气浓度从70%到90%,对低辐射玻璃来说,传热系数提高接近12%。

中空玻璃惰性‎气体的充气及‎检验方法栏目：业内资讯发布时间：2007-11-29 阅读次数：777本文旨在介绍‎中空玻璃惰性‎气体的充气及‎检验方法，围绕为什么要‎充气、如何充好气、国外对惰性气‎体的检测的内‎容及采用的检‎测手段来展开‎，最后介绍国外‎中空玻璃惰性‎气体的检测方‎法与趋势。

关键词氩气、氩气的初始浓‎度、中空玻璃的氩‎气保持能力、非破坏性检测‎方法、高压电火花法‎。

氩气的基本知‎识我们对氩气的‎基本知识介绍‎包括氩气的物‎理性质和热工‎性能两个方面‎。

氩气的物理性‎质氩气是一种无‎色、无味、无毒的气体；具有对UV稳‎定性、不影响可见光‎透过的特点；空气中含量1‎%，是最经济的惰‎性气体；空气中密度：1.7836 kg/m3，t=0℃（相同温度条件‎下，空气的密度是‎1.2928 kg/m3）。

氩气的热工性‎能‎度比普通空气‎大，因此充氩气的‎中空玻璃，可减慢中空玻‎璃内的热对流‎，从而减少气体因为氩气的密‎的导热性。

‎热工性能还可‎从以下两个方‎面进一步分析‎。

氩气与中空玻‎璃空气层间隔‎之间的关此外，我们对氩气的系充氩中空玻璃‎与空气层间隔‎之间的关系，是函数关系，见图1。

‎增加而改善，超过该拐点传‎热从图中可见，（1）K值在16m‎m处最佳（拐点），从6-16mm，K值随空气层系数不改变‎，只增加材料使‎用量而已，因此, 通过调整空间‎距离,可以提高节能‎(6-16mm), 或节约材料(>16mm)。

（2）充气与低辐射‎玻璃结合使用‎,提高节能幅度‎比与充气透明‎中空玻璃效果‎好，前者可高达1‎5%，而后者仅仅为‎2-5%。

氩气的浓度与‎中空玻璃传热‎系数改善之间‎的关系‎气的浓度与中‎空玻璃传热系‎数改善之间的‎关系。

图中的中空玻‎璃为4+12+4mm，用图2说明氩‎表示充气透明‎玻璃中空、充气低辐射中‎空玻璃1和充‎气低辐射中空‎玻璃2（二者e值不同3条曲线分别‎），气体浓度均为‎90%。

惰性气体的保持率及其充气方法1 引言近年来，许多新一代节能性能好的中空玻璃相继问世。

这些中空窗使用了许多旨在改善中空玻璃热性能的技术，如LOW,E玻璃，氩气和暖边间隔条。

但值得注意的是，现有的用于检测中空玻璃耐久性的标准并没有将此列为检测的内容。

中空玻璃内充惰性气体本身对中空玻璃行业和一些从事中空玻璃耐久性研究的研究人员提出了挑战。

测定中空玻璃内的惰性气体的浓度对评估中空玻璃内使用胶的整体性能是首先要解决的问题。

此外还必须解决如何来测定中空玻璃在加速老化试验前后的惰性气体浓度的变化问题，这一点与中空玻璃的密封寿命有关。

本文旨在叙述总结欧美测定中空玻璃内惰性气体氩气浓度的几种方法，并对节能窗密封寿命的若干检测结果进行解释。

本文所介绍的检验结果以加拿大国家研究中心发表的NRCC,38769 技术报告为主要参考内容。

2 测定中空玻璃耐久性的标准方法用于测定传统中空玻璃耐久性的标准 (DIN1984， BSI1979，ASTM1993，CGSB19900)业已存在。

各个国家的国家标准通常包括测定加速老化试验前后的露点。

加速老化试验的内容通常包括大气循环和高湿暴露两方面。

此外，还包括测定因紫外线照射引起有机胶挥发性雾化试验。

2.1 大气循环试验在大气循环试验中，将送检的中空玻璃样品悬挂在架子上，一面朝向为实验室环境(见图1)，另一面面临,32?,,53?的温度，在温度循环的下降阶段，用水浇淋降温。

一个循环为4 个小时(见图2)，整个试验为320个循环。

2.2 高湿试验送检的中空玻璃放在密封箱里。

箱内相对湿度为100,，温度在22?,52?之间变化，每个循环为3小时，共计224循环(见图3、图4)。

2.3 紫外线照射试验在暴露在紫外线的条件下，中空玻璃内的有机成分(如密封胶)可能释放出挥发气体，当气体冷凝在冷玻璃表面时，就可能形成一层影响玻璃可视度的薄薄的油膜。

在挥发雾化试验中，送检的中空玻璃受紫外线太阳灯的照射为时7天，温度保持在60?(见图5)。

中空玻璃惰性气体1•常见的惰性气体：氩气、氪气、氙气氩气：一种无色、无味、无毒的气体；具有对UV稳定性、不影响可见光透过、密度比空气大，导热性低的特点；空气中含量1%, 是最经济的惰性气体；空气中密度：1.7836 kg/m3, t=0C（相同温度条件下，空气的密度是1.2928 kg/m3）。

2.填充惰性气体的必要性中空玻璃能有效的降低玻璃系统的传热系数U值，是一种非常经济有效的节能手段，已被大量应用在建筑上。

中空玻璃的原理是在玻璃之间插入一层隔热性能好的空气层，起瓶颈作用，降低整体传热系数•随着玻璃技术的不断进步，如低辐射玻璃技术，对“瓶颈”材料的要求也越来越高，而惰性气体具有比干燥空气更低的导热性能，更稳定的化学结构，因此被广泛用于高档中空玻璃中空层材料。

充惰性气体除带来看不到的节能性之外，还会带来一些实际的作用如降低玻璃两侧面温差，减少玻璃表面结露几率。

3•充气的基本知识中空玻璃充气机要点:1）初始惰性气体含量》80% （业内一般90%-95%）2）充气注意问题：①充氩气孔在下方，空气输出在上方；②立式摆放，短边朝地；③充气质量高与否与气体产生层流或是紊流有关;图2充气中空玻璃素流示意圈意图④中空玻璃的惰性气体的完全扩散需要6-8小时3）充气方式①全自动在线气幕式（周期w 20s）特点：充气过程在中空玻璃上框后、合片前（如李赛克生产线、百超生产线）完成，自动化程度高、合片前（如李塞克生产线、百超生产线）完成。

优点：自动化程度高、充气时间短和浓度稳定缺点：惰性气体浪费大②人工充气方式（进气，排气需匹配好，容易影响生产质量、效率）特点：在中空玻璃制合片之后，在第二道密封胶涂布之前或后离线进行。

优点：设备简单，成本点缺点：充气的速度较慢、气体耗量较高、浓度低常见方式：A.将中空玻璃放在一个密封充气的环境里，然后向内加压充气。

B・将中空玻璃放到一个密封仓内，在将仓内和中空玻璃内的气体排出，用惰性气体代替中空玻璃内原有的空气。

w 惰性气体在中空玻璃中的应用与质量控制随着国家节能政策越来越强有力的落实，建筑节能要求也逐步提高。

建筑用玻璃也随之出现向高性能中空玻璃升级换代的发展趋势，除正在不断推广的低辐射镀膜中空玻璃外，新出现了一种在中间层充入氩气、氦气等惰性气体的充气中空玻璃。

惰性气体相对于空气而言，密度大，导热系数小，故可减慢中间层的热对流，减少气体的导热性，从而降低中空玻璃的传热系数，有助于改善中空玻璃的保温性能和节能效果。

中间层充入惰性气体有利于改善中空玻璃的保温性能，但充进的惰性气体种类、气体浓度、浓度保持率等对保温性能的改善程度都有影响。

本文从不同惰性气体的性能比较、气体浓度与保温性能的关系以及惰性气体浓度和浓度保持率的测试等方面，对惰性气体在中空玻璃中的应用与质量控制进行研究。

惰性气体的应用惰性气体包括氦(He)、氖(Ne)、氩(Ar)、氪(Kr)、氙(Xe)和氡(Rn)，惰性气体均为无色、无臭、无毒、气态的单原子分子，处于周期表中零族，外层电子已达饱和，活性极小。

1.不同种类气体性能比较用于中空玻璃的惰性气体有氩气、氪气和氙气。

它们共同的特点是性能稳定、不活泼，并比空气密度大、导热小。

这3 种惰性气体在气温0℃、压强101.325 kPa 时密度分别是1.78 kg/m3、2.86 kg/m3 和 4.56 kg/m3 (同样条件下空气密度是1.29kg/m3)，导热系数分别为0.0163 W/(m·K)、0.0087 W/(m·K)、0.0052 W/(m·K)(同样条件下空气导热系数为0.0241 W/(m·K)。

3 种气体中，氩气在空气中含量最丰富。

按体积分数计算，氩气约占空气的0.93%，是应用最广泛也是市场上最便宜的惰性气体之一。

氩气填充的中空玻璃具有耐紫外线的作用，同时不影响室内光线。

氪气在空气中含量为 1.14×10-4%，其稳定性和反应性和氩气类似，热效能相比氩气高1/3，但是价格较昂贵。

自用中空玻璃质量检验规范（试行）1目的1.1规范中空玻璃来料检验要求,指导检验人员正确的进行检验工作。

1.2保证本公司所购中空玻璃的质量符合要求。

2适用范围2.1本标准适用于公司外购中空玻璃质量要求.2.2本标准是对中空玻璃的质量标准进行了规定。

3名称术语3.1中空玻璃：两片或多片玻璃以有效支撑均匀隔开并周边粘接密封，使玻璃层间形成有干燥气体空间的玻璃制品.（注:其使用寿命一般不少于15年。

）4分类：4.1按形状分类：平面中空玻璃和曲面中空玻璃4.2按中空腔内气体分类：4.2.1普通中空玻璃:中空腔内为空气的中空玻璃。

4.2.2充气中空玻璃：中空腔内充入氩气、氪气等气体的中空玻璃。

5要求：5.1尺寸偏差5.1.1中空玻璃的长度及宽度允许偏差见表1矩形平面中空玻璃对角线差应不大于对角线平均长度的0。

2%，曲面和异形中空玻璃对角线差根据技术文件来定。

5.1.4叠差中空玻璃外道密封胶宽度应≥5mm;复合密封胶条的胶层厚度为8mm±2mm；内道丁基胶层宽度应≥3mm，特殊规格或有特殊要求的产品按合同上的技术文件要求来定。

6。

2 外观质量6.3露点: 中空玻璃的露点应＜—40℃.＊6.4耐紫外线辐照性能＊实验后，试样内表面应无节雾、水气凝结或污染的痕迹且密封胶无明显变形.6.5水气密封耐久性能*水分渗透指数I≤0.25，平均值Iav≤0.206。

6初始气体含量*充气中空玻璃的初始气体含量应在≥85％（v/v）。

6。

7气体密封耐久性*充气中空玻璃经加速耐久性试验后的气体含量应不小于80%（v/v）.7。

检验规则7。

1检验分类7.1。

1型式检验型式检验包括技术要求中的全部检验项目。

7.1。

2出厂检验出厂检验包括外观质量、尺寸偏差、露点、充气中空玻璃的初始气体含量.7。

2组批与抽样7.2。

1组批：采用相同材料、在同一工艺条件下的中空玻璃500块为一批.7.2。

2抽样：产品的外观质量、尺寸偏差按表5从批次中随机抽样进行检验。

充气中空玻璃的惰性气体浓度的无损检测有望成为正式
ASTM标准
佚名
【期刊名称】《玻璃》
【年(卷),期】2008(35)3
【摘要】2007年11月30日，美国ASTM标准有关中空玻璃无损检测的编写小组通过了“使用氩气惰性气体分析仪测定中空玻璃氩气浓度的标准检测方法”的第三草案，向成为正式标准又前进了一步。

该标准的适用范围主要包括：（1）使用氩气惰性气体分析仪测定中空玻璃的玻璃之间空气层内的氩气浓度的步骤；（2）确定该方法为无损检测；（3）规定该检测方法适用于充气中空玻璃的氩气浓度为370％的条件；（4）适用的中空玻璃配置的界定；以及（5）检测仪器校准的验证步骤。

【总页数】1页(P60-60)
【关键词】ASTM标准;中空玻璃;无损检测;气体浓度;惰性;充气;气体分析仪;标准检测方法
【正文语种】中文
【中图分类】TQ127.11;TQ171.727
【相关文献】
1.2004年版ASTM标准年鉴03.03卷无损检测标准题录 [J], 金宇飞;马铭刚
2.中空玻璃惰性气体的充气及检验方法 [J], 张志勇;
3.充气中空玻璃：EN1279—3对中空玻璃充气和密封胶检测相关规定 [J],
4.检测方法对充气中空玻璃初始浓度判断的影响 [J], 王铁华;嵇书伟
5.ASTM无损检测技术委员会批准三项新标准 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。
