*********************有限公司作业指导书崂应3012H型全自动烟尘（气）测试仪期间核查作业指导书HBLJ-ZY-QJ009-5/1编写：审核：批准：分发号：受控状态：持有人：发布日期：2018年1月2日实施日期：2018年1月3日1目的为使该设备在两次检定间隔内能保证校准状态的可信度，确保检测结果的准确性，按相关规定在适当时机，应对仪器进行期间核查。

2核查内容通用技术要求、流量示值误差、烟气示值误差。

3核查依据3.1烟尘平行采样仪使用说明书。

3.2《烟尘采样器检定规程》 JJG680-2021 。

3.3《烟气分析仪检定规程》 JJG968-2002 。

4核查条件4.1环境条件：温度： (-20~45)℃；湿度：≤85%RH 。

4.2流量标准器或装置：准确度级别不低于 1.5 级。

4.3标准气体：二氧化硫、一氧化氮、氧气标准物质，其浓度的扩展不确定度应不大于 2% （ k=3 ）。

4.4零点校准气：清洁空气。

5核查要求5.1通用技术要求5.1.1外观及通电检查仪器应结构完整，各部件齐全并能可靠连接，无影响仪器正常工作的缺陷。

仪器应该有名称、型号、制造厂名称、制造日期等标识。

仪器接通电源后，各按键、开关旋钮应调节灵活、正确，数字显示的仪器应显示清晰，不缺少笔画。

5.1.2气密性当系统负压为（ 4—4.2 ） KPa 时，第 1min 内压力下降不得大于120Pa 。

5.2计量性能要求5.2.1流量示值误差瞬时流量示值误差：不超过±5%FS 。

5.2.2示值误差（烟气部分）示值误差不超过±5% 。

6核查方法6.1通用技术要求的检查按 5.1 的要求，目视、手动检查。

6.2流量示值误差瞬时流量示值误差的检定6.2.1选定 20 、 40 、 50L/min 三个流量点进行检定。

6.2.2接通仪器气路系统，将流量标准器或装置与采样进气口相连。

6.2.3启动仪器，分别调节采样流量器为选定流量，待稳定后，读取标准流量值。

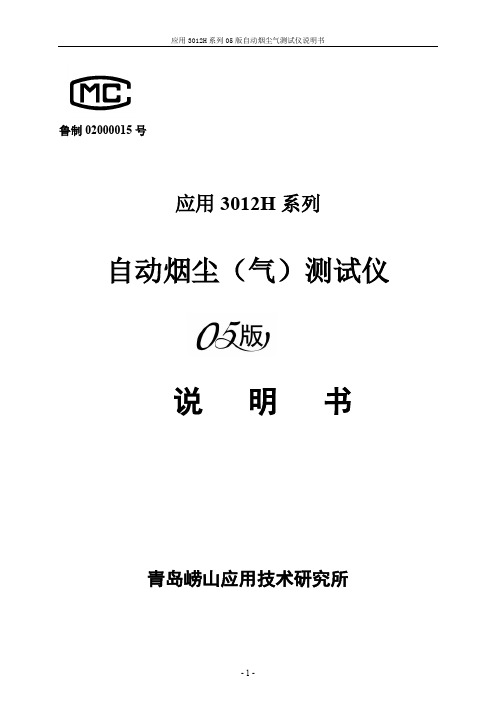

目录1、概述 (2)2、主要特点 (2)3、工作原理 (3)4、技术指标 (4)5、使用方法………………………….……………………………….…（5~23）6、注意事项 (23)7、保养和维护…………….……………………………….….….….…（23~24）8 附1：应用3012H产品分类 (25)附2：应用3012H公式 (26)附3：参数符号及单位 (27)附4：简单故障及排除方法 (27)附5：连接结构图 (28)- 1 -1. 概述应用3012H系列型自动烟尘（气）测试仪是我所在国内率先推出的交直流两用型烟尘（气）测试仪。

该机技术性能指标符合国家环保局颁布的有关烟尘采样仪的规定，并顺利通过了国家环境保护总局的连续周期检定。

应用当前计算机、传感器及新材料等领域的高新技术，竭力为用户提供一台质量可靠、性能稳定、适合国情的高品质仪器。

主要适用于：1.1各种锅炉、工业炉窑的烟尘排放浓度、折算浓度和排放总量的测定。

1.2该仪器配上油烟取样器，可以进行油烟采样。

1.3各类除尘设备效率的测定。

1.4烟道排气参数（动压、静压、温度、流速、标干流量等）的测定。

1.5烟气含氧量、空气过剩系数的测定。

1.6干、湿球温度的测定。

1.7烟气连续测量仪器准确度的评估和校准。

1.8各种锅炉、工业炉窑的烟气SO2、NO、NO2、CO等排放浓度、折算浓度和排放总量的测定及各类脱硫设备效率的测定（可选）。

1.9其它可应用的场合。

2、主要特点2.1自动跟踪烟气流速等速采样该仪器基于皮托管平行等速采样原理，吸收了国际同类仪器的先进技术，可自动跟踪烟气流速等速采样，具有操作简单、适应性强、跟踪精度高等特点。

2.2能测量干、湿球温度（用于计算含湿量）、含氧量仪器内集成了氧传感器、干、湿球温度传感器。

能测量包括动压、静压、全压、烟气流速、干、湿球温度（用于计算含湿量）、含氧量、烟气排放量、空气过剩系数在内的所有参数。

2.3能测量烟气浓度和烟气排放量可选用内置进口传感器的机型，用于测量烟气瞬时浓度、折算浓度和烟气排放总量，具有测量精度高、使用寿命长等特点。

目录1、概述 (2)2、主要特点 (2)3、工作原理 (3)4、技术指标 (4)5、使用方法………………………….……………………………….…（5~23）6、注意事项 (23)7、保养和维护…………….……………………………….….….….…（23~24）8 附1：应用3012H产品分类 (25)附2：应用3012H公式 (26)附3：参数符号及单位 (27)附4：简单故障及排除方法 (27)附5：连接结构图 (28)- 1 -1. 概述应用3012H系列型自动烟尘（气）测试仪是我所在国内率先推出的交直流两用型烟尘（气）测试仪。

该机技术性能指标符合国家环保局颁布的有关烟尘采样仪的规定，并顺利通过了国家环境保护总局的连续周期检定。

应用当前计算机、传感器及新材料等领域的高新技术，竭力为用户提供一台质量可靠、性能稳定、适合国情的高品质仪器。

主要适用于：1.1各种锅炉、工业炉窑的烟尘排放浓度、折算浓度和排放总量的测定。

1.2该仪器配上油烟取样器，可以进行油烟采样。

1.3各类除尘设备效率的测定。

1.4烟道排气参数（动压、静压、温度、流速、标干流量等）的测定。

1.5烟气含氧量、空气过剩系数的测定。

1.6干、湿球温度的测定。

1.7烟气连续测量仪器准确度的评估和校准。

1.8各种锅炉、工业炉窑的烟气SO2、NO、NO2、CO等排放浓度、折算浓度和排放总量的测定及各类脱硫设备效率的测定（可选）。

1.9其它可应用的场合。

2、主要特点2.1自动跟踪烟气流速等速采样该仪器基于皮托管平行等速采样原理，吸收了国际同类仪器的先进技术，可自动跟踪烟气流速等速采样，具有操作简单、适应性强、跟踪精度高等特点。

2.2能测量干、湿球温度（用于计算含湿量）、含氧量仪器内集成了氧传感器、干、湿球温度传感器。

能测量包括动压、静压、全压、烟气流速、干、湿球温度（用于计算含湿量）、含氧量、烟气排放量、空气过剩系数在内的所有参数。

2.3能测量烟气浓度和烟气排放量可选用内置进口传感器的机型，用于测量烟气瞬时浓度、折算浓度和烟气排放总量，具有测量精度高、使用寿命长等特点。

使用方法1工作条件1.1工作电源： 交流220V ±10%，50Hz ；或直流 12V ，12A1.2 环境温度：- 20 ~ 45 ℃1.3 环境湿度：0% ~ 95%1.4大气压力：86 ~ 106 kPa1.5电源接地线应良好接地。

1.6野外工作时,应有防雨、雪、尘以及日光爆晒等侵袭的措施。

2 采样前准备21 滤筒前处理和称重：用铅笔将滤筒编号，在105~110℃ 烘箱内烘烤1小时，取出放入干燥器中冷却至室温。

用感量0.1mg 天平称量，两次重量之差不超过0.5mg ，放入专用容器中保存。

2.2 干燥剂的装填：将干燥筒底盖旋开，加入约3/4体积的具有充分干燥能力的变色硅胶（颗粒状），然后将干燥筒盖旋紧即可。

- 5 -2.3 检查仪器功能：若使用交流电，确认电源为220V 后，接通电源线，面板开关指示灯亮，打开电源开关，工作指示灯亮，检查显示器、键盘、采样泵等是否正常。

若使用直流电源，应将电源箱与主机连接，进行上述检查。

3仪器连接3.1 选择干燥、避阳处，将仪器放置平稳。

3.2 连接取样管与主机：3.2.1将主机面板上的两个“ P ” 接嘴用橡胶管与取样管上的“皮托管接嘴”相连：皮托管面向气流方向的接嘴连接到“+”端，背向气流方向的接嘴连接到“－”端。

3.2.2将缓冲器的一个接嘴与面板上标有“烟尘”的接嘴相连；另一接嘴用橡胶管与干燥筒的一个接嘴相连；干燥筒的另一个接嘴用橡胶管与烟尘取样管的气路接嘴相连。

3.3 记下滤筒编号，将滤筒装入取样管，旋紧压盖。

3.4 若用交流电工作，确认电源为220V 后，接通电源线，面板电源开关上的绿色指示灯应点亮，指示工作电源接入正常。

3.5 若用直流电源，应用连接线将直流电源箱与主机连接，按动电源箱电源输出按钮，连通电源。

3.6 将仪器显示屏打开，旋转到适合观看位置。

4开机4.1 确认连接正常后，打开仪器电源开关，面板上的工作指示灯点亮,仪器进入初始状态，进行自检，并显示仪器5 参数设置 键，重新输入。

电源开关适配器检验标准及规范Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】电气特性：安规要求：高压测试初级对次级 : 3000Vrms 持续60秒,最大漏电流。

绝缘电阻初级对次级施加500V直流电压1分钟，绝缘电阻应不小于20M。

输入泄漏电流: 接触电流电源电压为264Vac/50Hz时，泄漏电流小于。

国标要符合CCC GB4943-2001并认证。

使用及贮存环境：温度范围工作温度 0℃ ~ +40 ℃储藏温度-40℃ ~ +70 ℃跌落试验将实验样品不包装放置在高度为1米高的平面上, 让其自由跌落到混泥面上，对样品每个面跌落2次，6个面总共12次，实验结束后进行外观及性能检查，适配器无裂缝(裂开),无部件松动;电气测试后,各项电气指标能达到要求。

振动试验将实验样品不包装固定在振动台上,按下列要求完成试验:实验样品不通电，振动频率为10Hz - 55Hz-10Hz,振幅为,按X、Y、Z三个轴线方向各扫描5次，每个轴向持续时间为30分钟，实验结束后实验样品不出现视觉上的损坏(退化),电气性能符合要求。

冲击试验工作状态：加速度：100m/s2,半正弦波, 脉冲持续时间：11ms,冲击方向：三个轴、六个方向。

不工作：加速度：400m/s2半正弦波,脉冲持续时间:11ms,冲击方向：三个轴、六个方向。

与分别实验结束后实验样品不出现视觉上的损坏(退化),电气性能符合要求。

盐雾试验将实验样品不包装置于温度为+35°C，盐水浓度为5%的盐雾试验设备中连续喷雾24小时后，用流动水洗去表面盐沉积物，放置在常温下8小时后,适配器外露金属件及电镀件无腐蚀生锈现象。

平均无故障时间（MTBF）50000小时模拟环境测试低温存储将实验样品不包装放入-40℃的低温实验箱中，持续时间16小时后，将样品取出放于常温下恢复2小时后，样品应无损外观，各项性能指标符合要求。

Seabeam3012全深海多波束测深系统1.概述Seabeam3012是ELAC公司的最新一代深水多波束测深系统。

该系统采用先进的革命性的波束扫描专利技术，可以完全进行艏摇、纵横摇运动补偿。

Seabeam3012是唯一能进行实时全姿态运动补偿的全海洋深度多波束测深系统。

系统工作频率为12kHz，工作水深30－11000m，最大工作速度可达13节。

新的波束扫描技术包括宽覆盖、浅水近场聚焦等特性，使它的性能远超过其它常规扇区扫描发射技术。

Seabeam3012系统能够实时采集测深信息、后向散射数据、侧扫声纳图像等，并以良好的视觉形式将测量结果呈现在操作员面前。

在海底构造研究领域、海地底流研究、海洋资源探测、地球物理探测等具有极高的应用价值。

2.系统结构Seabeam3012全海深多波束测深系统由船底安装发射换能器阵、船底安装接收水听器阵、接线盒、接收、发射控制单元、数据采集工作站以及辅助设备等组成，见下图。

SeaBeam3012多波束主系统结构示意图3. 系统主要技术性能参数表参数指标频率12kHz测量水深范围30~11000m波束个数单条幅：301个（等角模式），497个（等距模式）双条幅：602个（等角模式），994个（等距模式）波束覆盖宽度140︒（自动），150︒（手动）波束发射方式采用波束扫描技术，确保海底脚印平行有序侧扫12位分辩率，最大2000pixel平均脚印分辨率1︒⨯1︒，1︒⨯1.5︒，1︒⨯2︒最大工作船速13节系统工作站Windows操作系统原始数据输出CARIS后处理软件兼容系统的发射速率不小于4Hz，但受来回声程的时间限制。

环境限制Roll：± 10︒；Pitch：± 7︒；Yaw：± 5︒4.SeaBeam3012的物理尺寸参数项目高（mm）宽（mm）深（mm）重量（Kg）水听器阵（1.5︒/1︒）2225496/7680 8921650/2250发射能器阵(1︒)27677401056 3880水听器接线盒60062919120发射换能器接线盒64040913021发射控制机柜1949608858337接收控制机柜1949608858337系统工作站1000500500505.电源要求项目电压/V平均功率/W峰值功率/W接收控制单元220V（50Hz）13003500发射控制单元220V（50Hz）1200系统工作站220V（50Hz）300后处理工作站220V（50Hz）300。

AP3012的应用作者：BCD FAE 徐晓黄禧发布时间：2007-10-27 08:18:22来源：繁体版访问数：730 是公司发布的内部含有1.5MHz的，具有电流模式的PWM DC/DC转换器，并具有内部过压保护OVP功能，其开关电流达到500mA，外形为SOT23-5封装。

1、AP3012的性能参数：输入电压范围：2.6~16V；关断电流：1u是公司发布的内部含有1.5MHz的，具有电流模式的PWM DC/DC转换器，并具有内部过压保护OVP 功能，其开关电流达到500mA，外形为SOT23-5封装。

1、AP3012的性能参数：输入电压范围：2.6~16V；关断电流：1uA；静态电流：3.5mA；开关电流：500mA；开关频率：1.5MHz；过压保护电压：29V；软启动时间：550uS；反馈检测电压：1.25V，反馈端输入电流典型值为45nA；具有SHDN功能，最高SHDN电压为1.5V；内建过压保护功能，过压保护为29V；内建软启动功能，以降低电路系统的浪涌电流。

2、 AP3012的基本应用电路：图1 AP3012的基本应用电路输出电压通过下式计算：VO=1.25*（1+R1/R2）3、 AP3012对LCD屏W-LED驱动的设计思路：目前在5’-9’LED屏中，其LED的结构为3*5、3*7、3*9（LED串联数*LED并联数），这样，只需要给出3个LED串联时的点灯电压，就能够满足LED发光要求.图2 目前较流行的LCD屏的W-LED架构W-LED的正向压降典型值为3.3V，此时三个W-LED串联，其需要的电压为9.9V，由于LCD屏对每串联通路的W-LED电流规格为20mA，在每路的均流电阻上的压降约为0.2V，要达到LCD屏的点灯规格，此时整个LCD屏要求的输入电压为10.1V。
