坑道钻机操作规程

1 钻机安全操作规程

1、钻机司机应持证上岗；禁止非司机本人上机操作。

2、钻机司机在保养或操作钻机时，禁止吸烟、穿拖鞋，应带上安全帽、防护眼镜、适合本人的安全工作服等。

3、钻机司机在保养或操作钻机前，应熟知钻机使用说明书、安全操作规程等；杜绝违章作业。

4、在钻机施工中，必须随时对钻机做好以下几方面日常维护工作：

（1）每班工作前都要给钻杆提引器（钢丝绳连接体），加注黄油；

（2）每班工作前都要给钻杆随动导向架（钻杆上支架）轴承加注黄油；

（3）经常检查钢丝绳、挂钩是否完好；钢丝绳在主卷扬筒上必须排列有序，出现错乱，应重新绕排。钢丝绳最少有三圈必须保留在卷筒上。钢丝绳出现扭转现象，应检查活接头，不合格要及时更换。

（4）经常检查油管、密封圈的破损情况，准备备用件应付急需；

（5）随时注意电路继电器是否老化，及早准备备用件；

（6）检查钻杆提引器（钢丝绳连接体）轴承转动是否灵活，如果损坏应马上更换；

（7）经常检查螺栓、销轴是否松动、磨损、断裂，如有损坏要立即更换。

5、发动机起动前：

（1）应确保机器上已配备照明系统，所有的灯工作正常。

（2）施工场地必须保证有良好的照明系统，并调整好灯具。

6、钻机操作前：

（1）请所有人员离开机器和附近地区。

（2）清除钻机运行通道上的所有障碍物。

（3）特别要注意电缆沟、回填土等危险场地和其它复杂地形。

（4）调整后视镜（如果安装了），以得到机器附近的最佳视野。

（5）确保机器上的喇叭、和一切警报装置工作正常。

（6）钻机在松软地面上行进时要特别小心（如果地面松软、易下陷时，要在履带下面铺垫木板或铁板）；禁止在超过15゜的斜面上行走或跨越沟槽。

（7）钻机司机应知道施工现场地下埋设的高压管线、电缆、自来水、煤气等管 2 线的埋深及走向。

（8）钻机司机应知道钻机的高度、宽度、回转半径，避免与周围、空中的物体及管线发生碰撞。

7、钻机的停放：

（1）钻机停机时，应关闭或锁定发动机、液压系统，并锁定驾驶室。

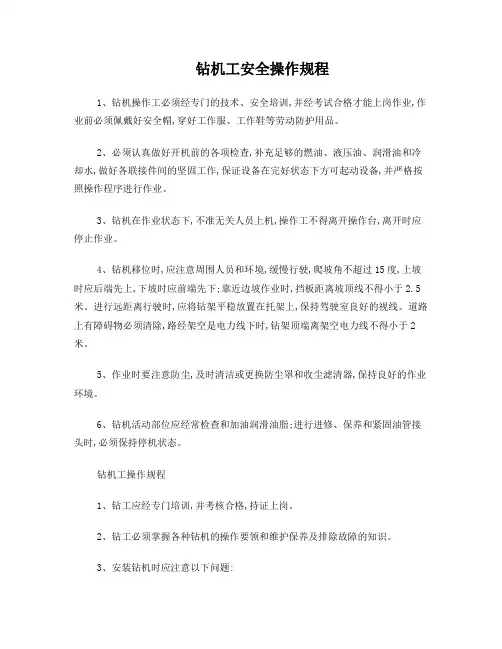

钻机工安全操作规程

1、钻机操作工必须经专门的技术、安全培训,并经考试合格才能上岗作业,作业前必须佩戴好安全帽,穿好工作服、工作鞋等劳动防护用品。

2、必须认真做好开机前的各项检查,补充足够的燃油、液压油、润滑油和冷却水,做好各联接件间的坚固工作,保证设备在完好状态下方可起动设备,并严格按照操作程序进行作业。

3、钻机在作业状态下,不准无关人员上机,操作工不得离开操作台,离开时应停止作业。

4、钻机移位时,应注意周围人员和环境,缓慢行驶,爬坡角不超过15度,上坡时应后端先上,下坡时应前端先下;靠近边坡作业时,挡板距离坡顶线不得小于2.5米。进行远距离行驶时,应将钻架平稳放置在托架上,保持驾驶室良好的视线。道路上有障碍物必须清除,路经架空是电力线下时,钻架顶端离架空电力线不得小于2米。

5、作业时要注意防尘,及时清洁或更换防尘罩和收尘滤清器,保持良好的作业环境。

6、钻机活动部位应经常检查和加油润滑油脂;进行进修、保养和紧固油管接头时,必须保持停机状态。

钻机工操作规程

1、钻工应经专门培训,并考核合格,持证上岗。

2、钻工必须掌握各种钻机的操作要领和维护保养及排除故障的知识。

3、安装钻机时应注意以下问题:

(1)进入安装地点前,应先检查巷道支护及通风等情况,严格执行敲帮问顶制度,发现问题及时处理。整修、加固钻场时,应清理干净脏杂物,挖好水池,疏通好水沟。

(2)钻场面积必须大于钻机座,周围要有足够的安全间隙;在运输巷道安设钻机时,必须提出占道申请,要保证不影响运输。

(3)安钻地点无浮煤,底板平整。地梁木平稳卧入底板,四角打上立柱及斜柱。按中腰线摆正钻机。

(4)机身安放平衡后,应上紧底固螺丝,各机械转动部分要安装防护栏、保护罩。

6、钻机操作前要求钻机安装应牢固,变速箱及油箱内的油位应合适,安全防护罩及防尘盖必须齐全;各部分操作手把应处在正确位置;调试钻机时,要求各转动部分运转正常,开关启动应灵活可靠。钻机空载运行10分钟。确认无问题后,方可接上钻杆、钻头,接通水源,由司机操作开始钻孔。

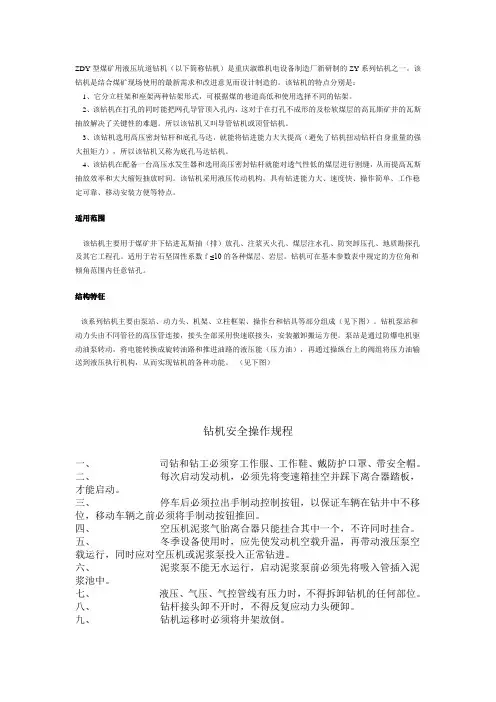

ZDY型煤矿用液压坑道钻机（以下简称钻机）是重庆淑维机电设备制造厂新研制的ZY系列钻机之一。该钻机是结合煤矿现场使用的最新需求和改进意见而设计制造的。该钻机的特点分别是：

1、它分立柱架和座架两种钻架形式，可根据煤的巷道高低和使用选择不同的钻架。

2、该钻机在打孔的同时能把网孔导管顶入孔内，这对于在打孔不成形的及松软煤层的高瓦斯矿井的瓦斯抽放解决了关键性的难题。所以该钻机又叫导管钻机或顶管钻机。

3、该钻机选用高压密封钻杆和底孔马达，就能将钻进能力大大提高（避免了钻机扭动钻杆自身重量的强大扭矩力），所以该钻机又称为底孔马达钻机。

4、该钻机在配备一台高压水发生器和选用高压密封钻杆就能对透气性低的煤层进行割缝，从而提高瓦斯抽放效率和大大缩短抽放时间。该钻机采用液压传动机构，具有钻进能力大、速度快、操作简单、工作稳定可靠、移动安装方便等特点。

适用范围

该钻机主要用于煤矿井下钻进瓦斯抽（排）放孔、注浆灭火孔、煤层注水孔、防突卸压孔、地质勘探孔及其它工程孔。适用于岩石坚固性系数ｆ≤10的各种煤层、岩层。钻机可在基本参数表中规定的方位角和倾角范围内任意钻孔。

结构特征

该系列钻机主要由泵站、动力头、机架、立柱框架、操作台和钻具等部分组成（见下图）。钻机泵站和动力头由不同管径的高压管连接，接头全部采用快速联接头，安装撤卸搬运方便。泵站是通过防爆电机驱动油泵转动，将电能转换成旋转油路和推进油路的液压能（压力油），再通过操纵台上的阀组将压力油输送到液压执行机构，从而实现钻机的各种功能。 （见下图）

钻机安全操作规程

一、 司钻和钻工必须穿工作服、工作鞋、戴防护口罩、带安全帽。

二、 每次启动发动机，必须先将变速箱挂空并踩下离合器踏板，才能启动。

三、 停车后必须拉出手制动控制按钮，以保证车辆在钻井中不移位，移动车辆之前必须将手制动按钮推回。

钻场、生活区电气安全规程

1、钻场电气设备和装置的安装，应考虑钻场的配线和检修安全。

2、钻场的电气设备、线路的安装和检修以及调试或故障处理，必须有专职电工操作，并有专人监护。

3、进入钻场的动力导线必须使用橡胶电缆，电缆进入钻场必须设置护缆装置。

4、钻场的配电盘、柜、箱应设在干燥的位置，遮盖要好，防止日晒雨淋。搬迁时应防止损坏。

5、钻场的照明灯必须使用防水灯头，电压不得超36伏，照明灯导线必须使用橡胶电缆，禁止敷设裸线。

6、潜水泵下入水池、水井或河沟抽水时必须采取保护接地，防止伤害人、畜。

7、在雷雨天气中进行电气设备的检修和调试应注意安全。

8、配电装置周围的通道应保持畅通，不得堆放任何物品，通道应铺设绝缘板。

9、电气设备停电检修时，应填写停电工作票，悬挂警示牌，或设专人看管。合闸前要详细检查，确认安全后，方准和闸。

10、野外职工生活区使用220伏电压照明时，禁止乱接乱拉照明灯线现象。

钻机维护保养规程

1、保持钻机清洁卫生，每班必须擦洗一次，以防锈蚀。

2、油杯、油嘴，每班加干净黄油一次，齿轮箱等机油部位，每班测定油位一次，做到及时加添润滑油。

3、油冷却装置的升降机，当孔深超过300米时，必须使用冷却水，冰冻季节，停钻一小时以上必须放净冷却水。

4、钻机停钻时，各部擦洗干净，不得带有泥浆等污物。

泥浆泵维护保养规程

1、交接班时，交接班人必须将当班泵的运转、维修、润滑情况向接班人交代清楚，并填入纪录，接班人必须亲自检查拧紧各部位的紧固螺丝。

2、每班擦洗一次，保证设备清洁，以防锈蚀。

3、黄油杯、油咀，每班加干黄油一次，测量油位，加足润滑油。

4、更换缸套和活塞时，必须按照先松缸套颈丝后松缸盖螺丝的顺序拆卸，复装则相反。

5、时刻注意更换缸套与机架的密封填料；调整压线挡的压力，严禁让泥浆串入曲轴箱内。

6、工作完毕，必须用清水将泵内泵外的泥浆冲洗干净；冰冻季节，打开吸、出水阀或放水螺塞，转动皮带轮，排净泵体内全部余水。
