MPI安装与配置

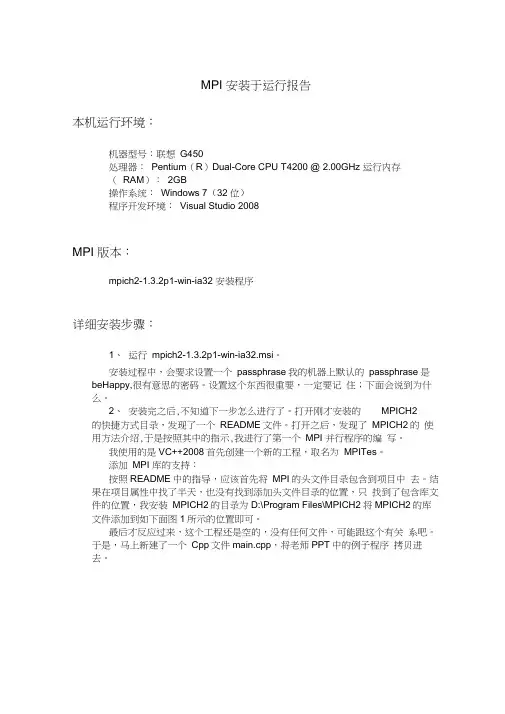

MPI 安装于运行报告本机运行环境：机器型号：联想G450处理器：Pentium（R）Dual-Core CPU T4200 @ 2.00GHz 运行内存（RAM）：2GB操作系统：Windows 7（32 位）程序开发环境：Visual Studio 2008MPI 版本：mpich2-1.3.2p1-win-ia32 安装程序详细安装步骤：1、运行mpich2-1.3.2p1-win-ia32.msi。

安装过程中，会要求设置一个passphrase我的机器上默认的passphrase是beHappy,很有意思的密码。

设置这个东西很重要，一定要记住；下面会说到为什么。

2、安装完之后,不知道下一步怎么进行了。

打开刚才安装的MPICH2的快捷方式目录，发现了一个README文件。

打开之后，发现了MPICH2的使用方法介绍,于是按照其中的指示,我进行了第一个MPI 并行程序的编写。

我使用的是VC++2008首先创建一个新的工程，取名为MPITes。

添加MPI 库的支持：按照README中的指导，应该首先将MPI的头文件目录包含到项目中去。

结果在项目属性中找了半天，也没有找到添加头文件目录的位置，只找到了包含库文件的位置，我安装MPICH2的目录为D:\Program Files\MPICH2将MPICH2的库文件添加到如下面图1所示的位置即可。

最后才反应过来，这个工程还是空的，没有任何文件，可能跟这个有关系吧。

于是，马上新建了一个Cpp文件main.cpp，将老师PPT中的例子程序拷贝进去。

图1果然，新建了这个cpp文件之后，项目属性中多出了C/C++这样一项, 于是，就可以在其中设置包含文件的目录了，相应的配置如下面图2所示图2设置好这些文件之后，编译程序，结果在连接的时候报错，类似于main.obj : error LNK2019:无法解析的外部符号_MPI_Finalize,该符号在函数_main中被引用”这样的错误出现了六个。

编程环境的设置
编程环境的设置
运行程序

执行mpi 程序：MPICH NT 1.2.5 提供了 两种执行方式


其于图形界面的guiMPIRun 基于命令行的mpirun
运行程序（guiMPIRun）


首先在一台计算机上编译代码，并生成可执行 文件，本实验中生成了cpi.exe，然后放到一个 固定的目录下，如C:\temp目录下。这一点很 重要，因为在所有的计算机上都必须是将可执 行程序放到这个目录下。 使用图形界面执行mpi 程序（如要在NTFS 分 区上执行mpi 程序则只能采用这种方式）。在 [开始]—[程序]—[MPICH]—[mpd]中打开 “mpirun”，填入相应的可执行程序，选择需要 启动的进程数，点击“Run”按钮即可开始程序 的执行。
注意事项


MPICH NT 1.2.5 版本在以命令行方式执行程序时 工作目录所在分区文件系统格式不能是NTFS，否 则会产生“无法建立xxx.tmp 文件”的错误，在执 行mpirun 之前应该检查一下当前分区格式。 由于MPICH NT 在执行程序时会有网络访问的动作， 所以如果机器上装有防火墙，请注意做好相关配置 （或是暂时关闭防火墙），以免MPI 不能访问网络 造成程序执行出错的结果。
MPI的安装
MPI的安装
MPI的安装

第三步：注册MPI帐户。调用MPI自带的 MPIRegister.exe程序进行帐户的注册。如 上，在每台机器上建立名称为215的帐户， 密码为215。注册帐户的界面如下：
MPI的安装
MPICH的组成
MPICH由许多组件构成，其中最主要的 就是注册模块，配置模块以及任务执行模块。 在软件中分别是MPIRegister.exe和MPICH Configuration tool以及MPIRun与之对应， 其中MPIRegister.exe在安装目录下，后面 两个可以在开始菜单中找到，如下图所示：

1、建一个项目如下：点击OK2、打开项目之后，插入两个S7-300站3、硬件组态第一个S7－300站，如下：双击该CPU4、双击机架里第二槽CPU 315-2 DP单击属性点击OK5、点击Properties(属性)，选定MPI网，创建MPI节点地址。

我把它设成”4”。

设定MPI的网络节点选MPI网点击OK点击OK 即完成对MPI节点的设置。

6、保存并编译S7-300站里的PLC 里。

7、现在对第二个S7-300站进行MPI 节点的设定。

8、硬件插入之后，双击CPU315-2DP双击双击该PLC9、单击Propertie(属性)单击属性点击OK10、选定MPI网，设定MPI节点号。

我设定为“6”。

点击的设定。

1112、做完上面的对的步骤。

即完成了对MPI 的硬件和参数的配置。

下面用紫色的MPI 线把两个PLC 连接起来。

注意，一定把九针头插在在MPI/DP 口上。

13、先选定MPI(1)如下图：选定MPI 网设定MPI 网络节点点击OK14、把鼠标放在Optionsdefine Globel Data 单击打开。

15、打开之后如图双击该区域先选定PLC单击OK再插入第二个plc双击该区域MB100表示为起始字节。

10选定PLC之后单击OK上面已经配完了对两个PLC的映像区域的设定下面把这个全局数据表，进行保存并编译之后下载点击编译说明配成了点击关闭点击OK下载完成之后MPI网络已经建立。

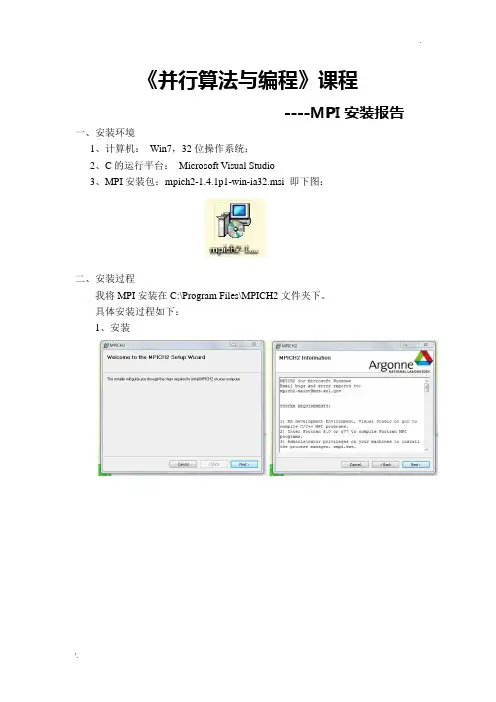

《并行算法与编程》课程----MPI安装报告一、安装环境1、计算机：Win7，32位操作系统；2、C的运行平台：Microsoft Visual Studio3、MPI安装包：mpich2-1.4.1p1-win-ia32.msi 即下图：二、安装过程我将MPI安装在C:\Program Files\MPICH2文件夹下。

具体安装过程如下：1、安装2、验证安装是否正确完成：（1）查看C:\Program Files\MPICH2目录是否存在（2）查看“任务管理器”中的“进程”选项卡，查看是否有一个mpd.exe 进程。

3、注册：这里要注意：用户名和密码必须是有管理员权限的密码，否则在运行该软件的时候将会出错。

且用户名必须是计算机的真实用户名，而不是修改过的。

4、以管理员身份启动命令名提示符：5、配置：运行C:\Program Files\MPICH2\bin目录下的wmpiconfig三、在C语言上编写并运行MPI程序：以我电脑上安装的Visual studio 2010为例说明1、新建一个空项目2、添加C++资源文件3、输入程序代码#define MPICH_SKIP_MPICXX#include<mpi.h>#include<stdlib.h>#include<stdio.h>#include<conio.h>#pragma comment (lib, "mpi.lib")int main(int argc, char* argv[]){int myid,numprocs;int namelen;char processor_name[MPI_MAX_PROCESSOR_NAME];MPI_Init(&argc,&argv);MPI_Comm_rank(MPI_COMM_WORLD,&myid);MPI_Comm_size(MPI_COMM_WORLD,&numprocs);MPI_Get_processor_name(processor_name,&namelen);fprintf(stderr,"Hello World!Process %d of %d on %s\n",myid,numprocs, processor_name);MPI_Finalize();return 0;}4、配置管理器5、生成解决方案6、执行MPI程序。
