光栅式传感器工作原理

CST（Custom Sensors & Technologies）

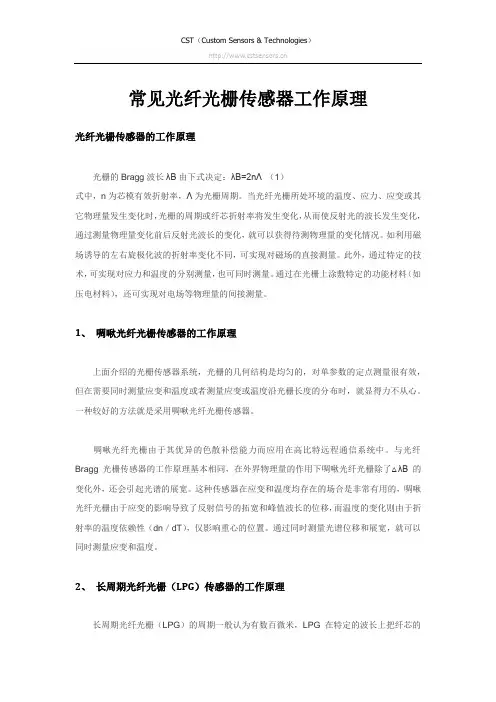

常见光纤光栅传感器工作原理

光纤光栅传感器的工作原理

光栅的Bragg波长λB由下式决定：λB=2nΛ （1）

式中，n为芯模有效折射率，Λ为光栅周期。当光纤光栅所处环境的温度、应力、应变或其它物理量发生变化时，光栅的周期或纤芯折射率将发生变化，从而使反射光的波长发生变化，通过测量物理量变化前后反射光波长的变化，就可以获得待测物理量的变化情况。如利用磁场诱导的左右旋极化波的折射率变化不同，可实现对磁场的直接测量。此外，通过特定的技术，可实现对应力和温度的分别测量，也可同时测量。通过在光栅上涂敷特定的功能材料（如压电材料），还可实现对电场等物理量的间接测量。

1、 啁啾光纤光栅传感器的工作原理

上面介绍的光栅传感器系统，光栅的几何结构是均匀的，对单参数的定点测量很有效，但在需要同时测量应变和温度或者测量应变或温度沿光栅长度的分布时，就显得力不从心。一种较好的方法就是采用啁啾光纤光栅传感器。

啁啾光纤光栅由于其优异的色散补偿能力而应用在高比特远程通信系统中。与光纤Bragg光栅传感器的工作原理基本相同，在外界物理量的作用下啁啾光纤光栅除了△λB的变化外，还会引起光谱的展宽。这种传感器在应变和温度均存在的场合是非常有用的，啁啾光纤光栅由于应变的影响导致了反射信号的拓宽和峰值波长的位移，而温度的变化则由于折射率的温度依赖性（dn／dT），仅影响重心的位置。通过同时测量光谱位移和展宽，就可以同时测量应变和温度。

2、 长周期光纤光栅（LPG）传感器的工作原理

长周期光纤光栅（LPG）的周期一般认为有数百微米，LPG在特定的波长上把纤芯的CST（Custom Sensors & Technologies）

光耦合进包层：λi=（n0-niclad）。Λ。式中，n0为纤芯的折射率，niclad为i阶轴对称包层模的有效折射率。光在包层中将由于包层／空气界面的损耗而迅速衰减，留下一串损耗带。一个独立的LPG可能在一个很宽的波长范围上有许多的共振，LPG共振的中心波长主要取决于芯和包层的折射率差，由应变、温度或外部折射率变化而产生的任何变化都能在共振中产生大的波长位移，通过检测△λi，就可获得外界物理量变化的信息。LPG在给定波长上的共振带的响应通常有不同的幅度，因而LPG适用于多参数传感器。

光栅传感器是一种基于光学原理的传感器，常用于测量物体的位置、速度、位移等参数。其工作原理如下：

光源发射：光栅传感器中包含一个光源，通常是一种发光二极管（LED）或激光二极管（LD）。光源发射出一束光线。

光栅结构：光栅传感器中还包含一个光栅结构，通常是一个具有精密刻线的光学元件。光栅结构可以是一个透明的光栅条或一个具有精细线条的光栅板。

光线与光栅的交互作用：发出的光线通过光栅结构，当光线与光栅的线条相交时，会发生衍射现象。衍射使得光线发生弯曲、分散或产生干涉等变化。

接收器接收光信号：光栅传感器还包含一个接收器，用于接收经过光栅结构后的光信号。接收器可以是光敏电阻、光电二极管或光电二极管阵列等。

信号处理与解读：接收到的光信号经过信号处理电路进行放大、滤波和解码等处理，将光信号转换为数字信号。

参数测量：根据光栅的特定结构和测量需求，通过测量光信号的强度、频率、相位差等参数，可以确定物体的位置、速度、位移等。

光栅传感器利用光线经过光栅结构产生的衍射现象，通过接收和处理光信号，实现对物体位置、速度和位移等参数的测量。不同类型的光栅传感器具有不同的结构和工作原理，例如位移光栅传感器、光栅编码器等，但都基于光栅结构和光信号的相互作用实现测量功能。

光栅位移传感器原理及使用方法

光栅位移传感器是一种常见的测量设备，通过利用光学原理来测量物体的位移或位置变化。它能够实时、精确地测量物体的位置，并将测量结果转换为电信号输出。在许多领域中，如机械制造、自动化控制、航天航空等，光栅位移传感器都发挥着重要作用。

光栅位移传感器的原理是利用光的衍射现象。它由一个固定的光源和一张带有光栅的光学元件构成。当物体移动时，它所接收到的光栅光的衍射图样也会随之发生变化。这些变化可以被传感器捕捉到，并转化成电信号输出。通过分析和处理这些电信号，我们可以得到物体位移或位置变化的信息。

使用光栅位移传感器时，首先需要将传感器固定在被测量物体上。然后，将传感器与电源和数据采集设备连接好。在连接完成后，我们可以通过设备上的控制面板或软件设置一些参数，如灵敏度、采样率等。

在实际测量中，首先需要对传感器进行校准。一般来说，校准是在已知物体位移的情况下进行的。通过将传感器测量值与实际位移进行对比，可以得出一个校准曲线或公式。这样，在未知位移的情况下，传感器就可以通过测量值计算出物体的位移或位置。

在光栅位移传感器的使用中，要注意一些关键点。首先，传感器要与被测量物体保持良好的接触和固定，以避免测量误差。其次，传感器的工作环境要尽量避免干扰，如强光、震动等，以确保测量精度。另外，定期对传感器进行检测和维护，可以延长其使用寿命和保持测量精度。

总之，光栅位移传感器是一种准确、可靠的测量设备。它的原理基于光学衍射，通过捕捉光栅图案的变化来测量物体的位移或位置变化。在使用光栅位移传感器时，需要进行校准，并注意传感器与被测物体的良好接触、工作环境的干扰以及定期检测和维护。通过合理使用和管理，光栅位移传感器可以为各个领域的测量需求提供准确和可靠的数据支持。

光栅传感器工作原理

1.光源发出光线：光源是光栅传感器的关键部分，它可以是一种特殊的LED或激光器。光源通过发出光线提供光能量。

2.光栅：光栅是传感器中的另一个重要元件，它是一个具有周期性结构的光透过物。光栅通常由一系列平行的凹槽或凸起组成，这些凹槽或凸起的间距是非常小的，一般为几微米。光线经过光栅时，会发生衍射现象。

3. 光敏元件：光敏元件是光栅传感器的另一个关键部分，它可以是光电二极管（Photodiode）、光电晶体管（Phototransistor）或光敏电阻（Photoresistor）。光敏元件的一端与光源相对，另一端与光栅相对。光栅传感器中的光敏元件根据光线的强度和位置变化输出相应的电信号。

4.信号处理电路：光敏元件输出的电信号会经过信号处理电路进行放大和过滤处理，并将处理后的信号转换为可用的测量结果，例如从光强度读取位置或其他指标。信号处理电路能够提高传感器的灵敏度和精度。

在使用光栅传感器时，光线会通过光栅的凹槽或凸起进行衍射，不同的光栅结构会产生不同的衍射图案。当光敏元件接收到被衍射后的光线时，光强度和位置会影响到光敏元件的电信号输出。根据这些输出信号，可以测量光线的位置、变化和强度。

总结起来，光栅传感器通过光的衍射效应实现对光强度和位置变化的测量。光源发出光线，光线经过光栅衍射后，被光敏元件接收并转化为电信号，再通过信号处理电路处理，最后得到测量结果。光栅传感器具有精度高、灵敏度高和稳定性好等优点，被广泛应用于各种测量和检测的场合。
