地下车库设计中常见的几种柱网分析

本文将对地下车库柱网尺寸进行精细化研究分析，以期探索出结构体系合理、经济性较高的地下车库柱网形式。

一、柱网形式简介1、大柱网作为常规尺寸，7.8m*8.0m的柱网尺寸已经被广泛的应用于地下车库。

三个2400mm*5300mm 的标准停车位，加上600mm结构柱截面尺寸，造就了7800mm的极致柱距（净距为7200mm）。

5500mm的车道净宽和两侧各1250mm的车道退线，形成8000mm（8100mm）的柱网尺寸。

▲双向大柱网2、大小柱网在大柱网的基础上，合理降低柱网尺寸能够有效降低结构构件截面尺寸，提高地下车库的经济性。

大小柱网是在满足三个2400mm*5300mm的标准停车位的前提下，保持7800mm的柱距（净距为7200mm）及5500mm车道净宽不变，将原柱网进深更改为6000mm的车道进深和5050mm的车身进深。

▲大小柱网3、小柱网在大小柱网的基础上我们进一步改变双侧柱网尺寸，得出满足两个2400mm*5300mm的标准停车位的小柱网形式。

小柱网采用5200mm的柱距（净距为4800mm），将原柱网进深更改为5900mm的车道进深和5100mm 的车身进深。

▲小柱网4、改进型小柱网小柱网形式对停车提出较高要求，转弯半径受限，为了改善这一现实情况，在小柱网形式的基础上衍生出改进型小柱网形式，柱距保持5200mm不变，将车道进深加大至6900mm（每侧各推进500mm），车身进深缩减至4600mm（每侧各缩进500mm）。

▲改进型小柱网1. 不同柱网形式对单车位建筑面积的影响单车位建筑面积是地下车库的敏感问题之一，在单车位的平面尺寸不变的情况下，大柱网形式采用600x600柱截面，小柱网形式因受荷面积减小采用400x400柱截面，因此不同柱网形式对单车位的建筑面积无差异性影响。

2. 停车舒适性分析不同柱网形式柱子位置不同，对车辆的转弯半径有一定影响，大柱网的停车舒适性最好，小柱网的停车舒适性一般，改进型小柱网形式的停车舒适性比大小柱网和小柱网形式的停车舒适性有一定改善。

1、大柱网作为常规尺寸，7.8m*8.0m的柱网尺寸已经被广泛的应用于地下车库。

三个2400mm*5300mm的标准停车位，加上600mm结构柱截面尺寸，造就了7800mm的极致柱距（净距为7200mm）。

5500mm的车道净宽和两侧各1250mm的车道退线，形成8000mm（8100mm）的柱网尺寸。

▲双向大柱网2、大小柱网在大柱网的基础上，合理降低柱网尺寸能够有效降低结构构件截面尺寸，提高地下车库的经济性。

大小柱网是在满足三个2400mm*5300mm的标准停车位的前提下，保持7800mm的柱距（净距为7200mm）及5500mm车道净宽不变，将原柱网进深更改为6000mm的车道进深和5050mm的车身进深。

▲大小柱网3、小柱网在大小柱网的基础上我们进一步改变双侧柱网尺寸，得出满足两个2400mm*5300mm的标准停车位的小柱网形式。

小柱网采用5200mm的柱距（净距为4800mm），将原柱网进深更改为5900mm的车道进深和5100mm 的车身进深。

▲小柱网4、改进型小柱网小柱网形式对停车提出较高要求，转弯半径受限，为了改善这一现实情况，在小柱网形式的基础上衍生出改进型小柱网形式，柱距保持5200mm不变，将车道进深加大至6900mm（每侧各推进500mm），车身进深缩减至4600mm（每侧各缩进500mm）。

▲改进型小柱网1.不同柱网形式对单车位建筑面积的影响单车位建筑面积是地下车库的敏感问题之一，在单车位的平面尺寸不变的情况下，大柱网形式采用600x600柱截面，小柱网形式因受荷面积减小采用400x400柱截面，因此不同柱网形式对单车位的建筑面积无差异性影响。

2.停车舒适性分析不同柱网形式柱子位置不同，对车辆的转弯半径有一定影响，大柱网的停车舒适性最好，小柱网的停车舒适性一般，改进型小柱网形式的停车舒适性比大小柱网和小柱网形式的停车舒适性有一定改善。

▲大柱网▲大小柱网▲小柱网▲改进型小柱网3.视觉感受分析大柱网结构形式中，柱截面较大，柱子数量较少，视野较开阔。

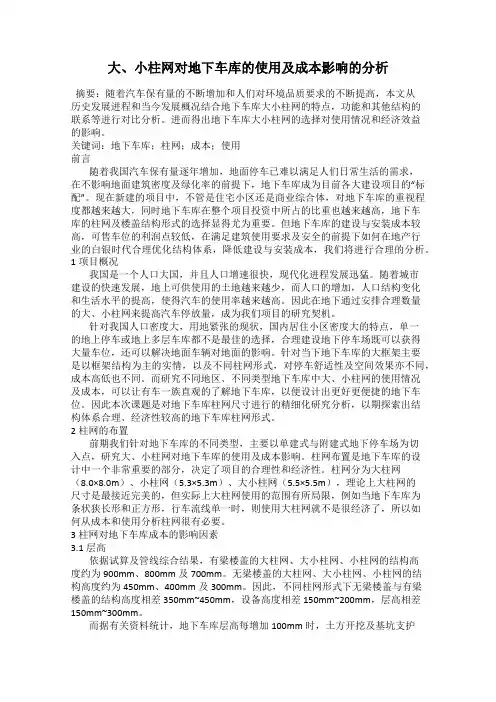

大、小柱网对地下车库的使用及成本影响的分析摘要：随着汽车保有量的不断增加和人们对环境品质要求的不断提高，本文从历史发展进程和当今发展概况结合地下车库大小柱网的特点，功能和其他结构的联系等进行对比分析。

进而得出地下车库大小柱网的选择对使用情况和经济效益的影响。

关键词：地下车库；柱网；成本；使用前言随着我国汽车保有量逐年增加，地面停车已难以满足人们日常生活的需求，在不影响地面建筑密度及绿化率的前提下，地下车库成为目前各大建设项目的“标配”。

现在新建的项目中，不管是住宅小区还是商业综合体，对地下车库的重视程度都越来越大，同时地下车库在整个项目投资中所占的比重也越来越高，地下车库的柱网及楼盖结构形式的选择显得尤为重要。

但地下车库的建设与安装成本较高，可售车位的利润点较低，在满足建筑使用要求及安全的前提下如何在地产行业的白银时代合理优化结构体系，降低建设与安装成本，我们将进行合理的分析。

1项目概况我国是一个人口大国，并且人口增速很快，现代化进程发展迅猛。

随着城市建设的快速发展，地上可供使用的土地越来越少，而人口的增加，人口结构变化和生活水平的提高，使得汽车的使用率越来越高。

因此在地下通过安排合理数量的大、小柱网来提高汽车停放量，成为我们项目的研究契机。

针对我国人口密度大，用地紧张的现状，国内居住小区密度大的特点，单一的地上停车或地上多层车库都不是最佳的选择，合理建设地下停车场既可以获得大量车位，还可以解决地面车辆对地面的影响。

针对当下地下车库的大框架主要是以框架结构为主的实情，以及不同柱网形式，对停车舒适性及空间效果亦不同，成本高低也不同。

而研究不同地区、不同类型地下车库中大、小柱网的使用情况及成本，可以让有车一族直观的了解地下车库，以便设计出更好更便捷的地下车位。

因此本次课题是对地下车库柱网尺寸进行的精细化研究分析，以期探索出结构体系合理、经济性较高的地下车库柱网形式。

2柱网的布置前期我们针对地下车库的不同类型，主要以单建式与附建式地下停车场为切入点，研究大、小柱网对地下车库的使用及成本影响。

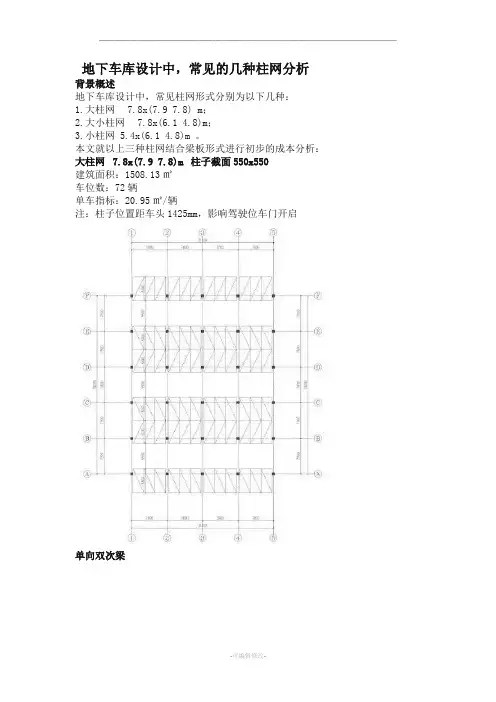

地下车库设计中，常见的几种柱网分析背景概述地下车库设计中，常见柱网形式分别为以下几种：1.大柱网7.8x(7.9 7.8) m；2.大小柱网7.8x(6.1 4.8)m；3.小柱网5.4x(6.14.8)m 。

本文就以上三种柱网结合梁板形式进行初步的成本分析：大柱网7.8x(7.9 7.8)m 柱子截面550x550建筑面积：1508.13㎡车位数：72辆单车指标：20.95㎡/辆注：柱子位置距车头1425mm，影响驾驶位车门开启单向双次梁顶板——主梁高1000，次梁高900，成本607.2元/㎡负一层——主梁高600，次梁高500，成本317.9元/㎡注：1.顶板考虑1.2m覆土及消防荷载（35kN/m2）；2.负一层楼板不考虑人防荷载。

井字梁顶板——主梁高900，次梁高700，成本622元/㎡负一层——主梁高550，次梁高450，成本336.8元/㎡无梁楼盖顶板——板厚300，成本467.1元/㎡负一层——板厚150，成本289.7元/㎡大小柱网7.8x(6.1 4.8)m 柱子截面500x500建筑面积：1508.13㎡车位数：72辆单车指标：20.95㎡/辆单向梁顶板——主梁高850，次梁高800，成本556.3元/㎡负一层——主梁高600，次梁高500，成本317.8元/㎡注：1.顶板考虑1.2m覆土及消防荷载（35kN/㎡）；2.负一层楼板不考虑人防荷载。

顶板——主梁高850，次梁高700，成本572.8元/㎡负一层——主梁高500，次梁高400，成本317.8元/㎡注：1.顶板考虑1.2m覆土及消防荷载（35kN/㎡）；2.负一层楼板不考虑人防荷载。

顶板——板厚270，成本408元/㎡负一层板厚150 成本283.2元/㎡注：1.顶板考虑1.2m覆土及消防荷载（35kN/㎡）；2.负一层楼板不考虑人防荷载。

小柱网 5.4x(6.1 4.8)m 柱子截面400x400建筑面积：1558.00㎡车位数：72辆单车指标：21.64㎡/辆单向梁顶板——主梁高700，次梁高650，成本511.3元/㎡负一层——主梁高500，次梁高400，成本309.8元/㎡注：1.顶板考虑1.2m覆土及消防荷载（35kN/㎡）；2.负一层楼板不考虑人防荷载。

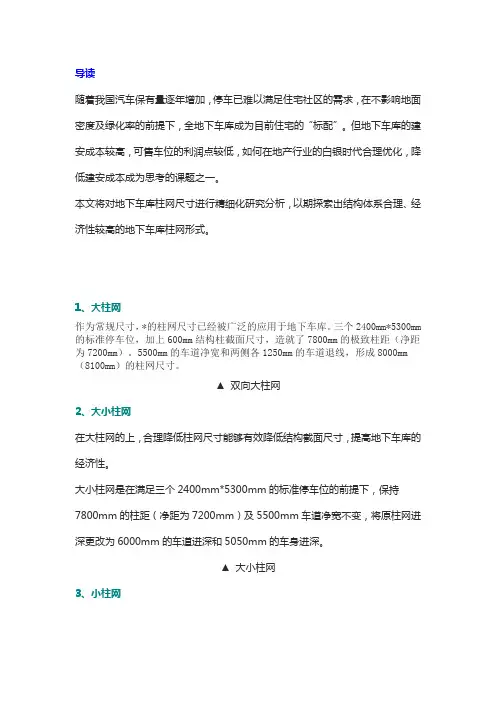

导读随着我国汽车保有量逐年增加，停车已难以满足住宅社区的需求，在不影响地面密度及绿化率的前提下，全地下车库成为目前住宅的“标配”。

但地下车库的建安成本较高，可售车位的利润点较低，如何在地产行业的白银时代合理优化，降低建安成本成为思考的课题之一。

本文将对地下车库柱网尺寸进行精细化研究分析，以期探索出结构体系合理、经济性较高的地下车库柱网形式。

1、大柱网作为常规尺寸，*的柱网尺寸已经被广泛的应用于地下车库。

三个2400mm*5300mm 的标准停车位，加上600mm结构柱截面尺寸，造就了7800mm的极致柱距（净距为7200mm）。

5500mm的车道净宽和两侧各1250mm的车道退线，形成8000mm （8100mm）的柱网尺寸。

▲双向大柱网2、大小柱网在大柱网的上，合理降低柱网尺寸能够有效降低结构截面尺寸，提高地下车库的经济性。

大小柱网是在满足三个2400mm*5300mm的标准停车位的前提下，保持7800mm的柱距（净距为7200mm）及5500mm车道净宽不变，将原柱网进深更改为6000mm的车道进深和5050mm的车身进深。

▲大小柱网3、小柱网在大小柱网的基础上我们进一步改变双侧柱网尺寸，得出满足两个2400mm*5300mm的标准停车位的小柱网形式。

小柱网采用5200mm的柱距（净距为4800mm），将原柱网进深更改为5900mm的车道进深和5100mm 的车身进深。

▲小柱网4、改进型小柱网小柱网形式对停车提出较高要求，转弯半径受限，为了改善这一现实情况，在小柱网形式的基础上衍生出改进型小柱网形式，柱距保持5200mm不变，将车道进深加大至6900mm（每侧各推进500mm），车身进深缩减至4600mm（每侧各缩进500mm）。

▲改进型小柱网1. 不同柱网形式对单车位建筑面积的影响单车位建筑面积是地下车库的敏感问题之一，在单车位的平面尺寸不变的情况下，大柱网形式采用600x600柱截面，小柱网形式因受荷面积减小采用400x400柱截面，因此不同柱网形式对单车位的建筑面积无差异性影响。

全方面比较地下车库柱网选型经济性（值得收藏）工程项目简介：●地下车库：本工程为人防地下车库，人防抗力等级为乙类常6级及乙类常5级，顶板覆土厚度为1.5米，地下车库层高3.45米，地下车库上部非人防荷载：消防车道处为20kN/㎡、非消防车道处为5kN/㎡。

地下车库结构顶板设计方案对比说明：本方案针对地下车库顶板选型（梁板结构、无梁楼盖结构）布置进行方案比选，以利于建设单位有效进行成本控制。

比选内容包括：小柱网 5.5mx(5.5m+6.0m+5.5m)中柱网8.1mx(5.5m+6.0m+5.5m)大柱网(8.10mx8.10m)结构布置：●小柱网：（地下室顶板）(1.5米覆土)5.5mx(5.5m+6.0m+5.5m)◆楼盖结构形式：无梁楼盖◆层高：3.45m◆柱截面：450x450mm或400x500mm◆混凝土等级：C35◆板厚：300mm◆托板：350mm结构布置：●小柱网：（地下室顶板）(1.5米覆土)5.5mx(5.5m+6.0m+5.5m)◆楼盖结构形式：单向次梁◆层高：3.7m◆混凝土等级：C35◆主梁截面：350mmx650mm◆次梁截面：300x600mm◆板厚：250mm◆托板：350mm◆柱截面：450x450mm或400x500mm●以下为小柱网条件下采用无梁楼盖与梁板结构对比表：对比结果无梁楼盖体系大约节省6%左右。

结构布置：●中柱网：（地下室顶板）(1.5米覆土)8.1mx(5.5m+6.0m+5.5m)◆楼盖结构形式：无梁楼盖◆层高：3.5m◆柱截面：450x600m或500x550mm ◆混凝土等级：C35◆板厚：350mm◆托板：450mm结构布置：●中柱网：（地下室顶板）(1.5米覆土)8.1mx(5.5m+6.0m+5.5m)◆楼盖结构形式：单向次梁◆层高：3.75m◆混凝土等级：C35◆主梁截面：400mmx750mm(300mmx700mm)◆次梁截面：300mmx700mm◆板厚：250mm◆柱截面：450x600mm或500x550mm●以下为中柱网条件下采用无梁楼盖与梁板结构对比表：结构布置：●大柱网：（地下室顶板）(1.5米覆土)8.1mx8.1m◆楼盖结构形式：无梁楼盖◆层高：3.55m◆柱截面：500x700m或600x600mm◆混凝土等级：C35◆板厚：400mm◆托板：450mm结构布置：●大柱网：（地下室顶板）(1.5米覆土)8.1mx8.1m◆楼盖结构形式：单向次梁◆层高：3.8m◆混凝土等级：C35◆主梁截面：550mmx800mm(350mmx700mm)◆次梁截面：300mmx700mm◆板厚：250mm◆柱截面：500x700m或600x600mm●以下为大柱网条件下采用无梁楼盖与梁板结构对比表：对比结果无梁楼盖体系大约节省7%左右。

1、大柱网作为常规尺寸，7.8m*8.0m的柱网尺寸已经被广泛的应用于地下车库。

三个2400mm*5300mm的标准停车位，加上600mm结构柱截面尺寸，造就了7800mm的极致柱距（净距为7200mm）。

5500mm的车道净宽和两侧各1250mm的车道退线，形成8000mm（8100mm）的柱网尺寸。

▲双向大柱网2、大小柱网在大柱网的基础上，合理降低柱网尺寸能够有效降低结构构件截面尺寸，提高地下车库的经济性。

大小柱网是在满足三个2400mm*5300mm的标准停车位的前提下，保持7800mm的柱距（净距为7200mm）及5500mm车道净宽不变，将原柱网进深更改为6000mm的车道进深和5050mm的车身进深。

▲大小柱网3、小柱网在大小柱网的基础上我们进一步改变双侧柱网尺寸，得出满足两个2400mm*5300mm的标准停车位的小柱网形式。

小柱网采用5200mm的柱距（净距为4800mm），将原柱网进深更改为5900mm的车道进深和5100mm 的车身进深。

▲小柱网4、改进型小柱网小柱网形式对停车提出较高要求，转弯半径受限，为了改善这一现实情况，在小柱网形式的基础上衍生出改进型小柱网形式，柱距保持5200mm不变，将车道进深加大至6900mm（每侧各推进500mm），车身进深缩减至4600mm（每侧各缩进500mm）。

▲改进型小柱网1.不同柱网形式对单车位建筑面积的影响单车位建筑面积是地下车库的敏感问题之一，在单车位的平面尺寸不变的情况下，大柱网形式采用600x600柱截面，小柱网形式因受荷面积减小采用400x400柱截面，因此不同柱网形式对单车位的建筑面积无差异性影响。

2.停车舒适性分析不同柱网形式柱子位置不同，对车辆的转弯半径有一定影响，大柱网的停车舒适性最好，小柱网的停车舒适性一般，改进型小柱网形式的停车舒适性比大小柱网和小柱网形式的停车舒适性有一定改善。

▲大柱网▲大小柱网▲小柱网▲改进型小柱网3.视觉感受分析大柱网结构形式中，柱截面较大，柱子数量较少，视野较开阔。

重要地下车库设计中常见的几种柱网分析Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】地下车库设计中，常见的几种柱网分析背景概述地下车库设计中，常见柱网形式分别为以下几种：1.大柱网 m；2.大小柱网 m；3.小柱网 m 。

本文就以上三种柱网结合梁板形式进行初步的成本分析：大柱网 m柱子截面550x550建筑面积：㎡车位数：72辆单车指标：㎡/辆注：柱子位置距车头1425mm，影响驾驶位车门开启单向双次梁顶板——主梁高1000，次梁高900，成本元/㎡负一层——主梁高600，次梁高500，成本元/㎡注：1.顶板考虑1.2m覆土及消防荷载（35kN/m2）；2.负一层楼板不考虑人防荷载。

井字梁顶板——主梁高900，次梁高700，成本622元/㎡负一层——主梁高550，次梁高450，成本元/㎡无梁楼盖顶板——板厚300，成本元/㎡负一层——板厚150，成本元/㎡大小柱网 m柱子截面500x500建筑面积：㎡车位数：72辆单车指标：㎡/辆单向梁顶板——主梁高850，次梁高800，成本元/㎡负一层——主梁高600，次梁高500，成本元/㎡注：1.顶板考虑1.2m覆土及消防荷载（35kN/㎡）；2.负一层楼板不考虑人防荷载。

十字梁顶板——主梁高850，次梁高700，成本元/㎡负一层——主梁高500，次梁高400，成本元/㎡注：1.顶板考虑1.2m覆土及消防荷载（35kN/㎡）；2.负一层楼板不考虑人防荷载。

无梁楼盖顶板——板厚270，成本408元/㎡负一层板厚150 成本元/㎡注：1.顶板考虑1.2m覆土及消防荷载（35kN/㎡）；2.负一层楼板不考虑人防荷载。

小柱网 m柱子截面400x400建筑面积：㎡车位数：72辆单车指标：㎡/辆单向梁顶板——主梁高700，次梁高650，成本元/㎡负一层——主梁高500，次梁高400，成本元/㎡注：1.顶板考虑1.2m覆土及消防荷载（35kN/㎡）；2.负一层楼板不考虑人防荷载。

地下车库设计中，常见的几种柱网分析背景概述地下车库设计中，常见柱网形式分别为以下几种：1.大柱网7.8x(7.9 7.8) m；2.大小柱网7.8x(6.1 4.8)m；3.小柱网5.4x(6.14.8)m 。

本文就以上三种柱网结合梁板形式进行初步的成本分析：大柱网 7.8x(7.9 7.8)m 柱子截面550x550建筑面积：1508.13㎡车位数：72辆单车指标：20.95㎡/辆注：柱子位置距车头1425mm，影响驾驶位车门开启单向双次梁顶板——主梁高1000，次梁高900，成本607.2元/㎡负一层——主梁高600，次梁高500，成本317.9元/㎡注：1.顶板考虑1.2m覆土及消防荷载（35kN/m2）；2.负一层楼板不考虑人防荷载。

井字梁顶板——主梁高900，次梁高700，成本622元/㎡负一层——主梁高550，次梁高450，成本336.8元/㎡无梁楼盖顶板——板厚300，成本467.1元/㎡负一层——板厚150，成本289.7元/㎡大小柱网 7.8x(6.1 4.8)m 柱子截面500x500建筑面积：1508.13㎡车位数：72辆单车指标：20.95㎡/辆单向梁顶板——主梁高850，次梁高800，成本556.3元/㎡负一层——主梁高600，次梁高500，成本317.8元/㎡注：1.顶板考虑1.2m覆土及消防荷载（35kN/㎡）；2.负一层楼板不考虑人防荷载。

顶板——主梁高850，次梁高700，成本572.8元/㎡负一层——主梁高500，次梁高400，成本317.8元/㎡注：1.顶板考虑1.2m覆土及消防荷载（35kN/㎡）；2.负一层楼板不考虑人防荷载。

顶板——板厚270，成本408元/㎡负一层板厚150 成本283.2元/㎡注：1.顶板考虑1.2m覆土及消防荷载（35kN/㎡）；2.负一层楼板不考虑人防荷载。

小柱网 5.4x(6.1 4.8)m 柱子截面400x400建筑面积：1558.00㎡车位数：72辆单车指标：21.64㎡/辆单向梁顶板——主梁高700，次梁高650，成本511.3元/㎡负一层——主梁高500，次梁高400，成本309.8元/㎡注：1.顶板考虑1.2m覆土及消防荷载（35kN/㎡）；2.负一层楼板不考虑人防荷载。

地下车库柱网的“大”与“小”1、大柱网作为常规尺寸，7.8m*8.0m的柱网尺寸已经被广泛的应用于地下车库。

三个2400mm*5300mm 的标准停车位，加上600mm结构柱截面尺寸，造就了7800mm的极致柱距（净距为7200mm）。

5500mm的车道净宽和两侧各1250mm的车道退线，形成8000mm（8100mm）的柱网尺寸。

▲双向大柱网2、大小柱网在大柱网的基础上，合理降低柱网尺寸能够有效降低结构构件截面尺寸，提高地下车库的经济性。

大小柱网是在满足三个2400mm*5300mm的标准停车位的前提下，保持7800mm的柱距（净距为7200mm）及5500mm车道净宽不变，将原柱网进深更改为6000mm的车道进深和5050mm 的车身进深。

▲大小柱网3、小柱网在大小柱网的基础上我们进一步改变双侧柱网尺寸，得出满足两个2400mm*5300mm的标准停车位的小柱网形式。

小柱网采用5200mm的柱距（净距为4800mm），将原柱网进深更改为5900mm的车道进深和5100mm的车身进深。

▲小柱网4、改进型小柱网小柱网形式对停车提出较高要求，转弯半径受限，为了改善这一现实情况，在小柱网形式的基础上衍生出改进型小柱网形式，柱距保持5200mm不变，将车道进深加大至6900mm（每侧各推进500mm），车身进深缩减至4600mm（每侧各缩进500mm）。

▲改进型小柱网二、不同柱网形式的异同1. 不同柱网形式对单车位建筑面积的影响单车位建筑面积是地下车库的敏感问题之一，在单车位的平面尺寸不变的情况下，大柱网形式采用600x600柱截面，小柱网形式因受荷面积减小采用400x400柱截面，因此不同柱网形式对单车位的建筑面积无差异性影响。

2. 停车舒适性分析不同柱网形式柱子位置不同，对车辆的转弯半径有一定影响，大柱网的停车舒适性最好，小柱网的停车舒适性一般，改进型小柱网形式的停车舒适性比大小柱网和小柱网形式的停车舒适性有一定改善。

地下车库设计中常见的几种柱网分析地下车库是现代城市道路交通建设的重要组成部分，它不仅为市民提供了停车场所，还能有效缓解城市道路交通压力。

在地下车库设计中，柱网的布置是一个重要的设计要素，它直接影响到车库的使用效果和市容环境。

下面将介绍地下车库设计中常见的几种柱网分析。

1.网格柱网布置网格柱网布置是地下车库设计中常见的一种方式。

在这种布置下，车库的柱子按照规则的网格状布置，使车库内部的车辆停放空间达到最大化。

这种布置方式对于直行和横行车辆流线的分布比较均匀，容易实现交叉流线的分布平衡。

同时，由于柱子之间的距离较小，车库内部的视线通畅，车主停车时能够得到比较好的视觉指引。

但是，网格柱网布置也存在一些问题，如单一的柱子形式容易给车主带来视觉疲劳，多个柱子之间的交叉容易造成驾驶员的迷失。

2.直交柱网布置直交柱网布置是一种常用且比较简单的布置方式。

在这种布置下，车库的柱子按照直行和横行的方向进行布置，形成直行和横行的交叉柱网。

这种布置方式适用于车库较为狭长且进出口位置明确的情况，能够最大限度地使用空间。

直交柱网布置的优点是能够使车库内部的停车空间达到最大化，但是也存在一些问题，如柱子之间的距离较长，车库内部容易出现视线盲区，车主停车时需要特别注意。

3.多柱网布置多柱网布置是一种比较复杂的柱网布置方式。

在这种布置下，车库的柱子不仅按照网格状布置，还设置了多个局部柱网。

这样可以进一步提高车库的停车空间利用率，同时也能够使车库内部的视线通畅。

多柱网布置的优点是能够充分利用空间，但是也存在一些问题，如柱子的布置较为密集，车主在停车时需要特别留意柱子的位置，同时柱子的形式也需要进行设计，以减少视觉疲劳。

4.树柱网布置树柱网布置是一种常见并且比较美观的布置方式。

在这种布置下，车库的柱子按照树状进行布置，形成树形的柱网。

这种布置方式适用于较大的车库，能够有效减少视觉疲劳，并且给人一种绿色环保的感觉。

树柱网布置的优点是能够提高车库的美观性，但是也存在一些问题，如柱子之间的距离较大，车库内部容易出现视线盲区，车主停车时需要特别留意柱子的位置。

地下车库大、小柱网的研究分析（值得收藏）一、柱网形式简介1、大柱网作为常规尺寸，7.8m*8.0m的柱网尺寸已经被广泛的应用于地下车库。

三个2400mm*5300mm的标准停车位，加上600mm结构柱截面尺寸，造就了7800mm的极致柱距（净距为7200mm）。

5500mm的车道净宽和两侧各1250mm的车道退线，形成8000mm（8100mm）的柱网尺寸。

▲双向大柱网2、大小柱网在大柱网的基础上，合理降低柱网尺寸能够有效降低结构构件截面尺寸，提高地下车库的经济性。

大小柱网是在满足三个2400mm*5300mm的标准停车位的前提下，保持7800mm的柱距（净距为7200mm）及5500mm车道净宽不变，将原柱网进深更改为6000mm的车道进深和5050mm的车身进深。

▲大小柱网3、小柱网在大小柱网的基础上我们进一步改变双侧柱网尺寸，得出满足两个2400mm*5300mm 的标准停车位的小柱网形式。

小柱网采用5200mm的柱距（净距为4800mm），将原柱网进深更改为5900mm的车道进深和5100mm的车身进深。

▲小柱网4、改进型小柱网小柱网形式对停车提出较高要求，转弯半径受限，为了改善这一现实情况，在小柱网形式的基础上衍生出改进型小柱网形式，柱距保持5200mm不变，将车道进深加大至6900mm（每侧各推进500mm），车身进深缩减至4600mm（每侧各缩进500mm）。

▲改进型小柱网二、不同柱网形式的异同1.不同柱网形式对单车位建筑面积的影响单车位建筑面积是地下车库的敏感问题之一，在单车位的平面尺寸不变的情况下，大柱网形式采用600x600柱截面，小柱网形式因受荷面积减小采用400x400柱截面，因此不同柱网形式对单车位的建筑面积无差异性影响。

2.停车舒适性分析不同柱网形式柱子位置不同，对车辆的转弯半径有一定影响，大柱网的停车舒适性最好，小柱网的停车舒适性一般，改进型小柱网形式的停车舒适性比大小柱网和小柱网形式的停车舒适性有一定改善。

两种地下车库柱网的结构经济性分析摘要：本文对8m×8m和（4.7+6.6）m×8m两种不同柱网下地下车库的结构布置进行了经济性分析，从成本而言，（4.7+6.6）m×8m占优，从空间效果和建筑的灵活性而言稍欠缺。

关键词：地下车库柱网结构布置经济性1 前言随着社会经济的发展以及人民生活水平的逐步提高，汽车保有量越来越大，停车难的问题越来越突出。

现在新建的项目，不管是住宅小区还是商场写字楼，地下车库的面积越做越大，地下车库在整个项目投资中所占的比重也越来越高，地下车库的柱网及楼盖结构形式的选择就显得尤为重要。

现在房地产行业的竞争日趋激烈，业主从控制成本的角度考虑往往会要求设计方对多种结构布置方案进行比选，从而获得满足功能要求的最优方案。

本文结合某工程实例，对地下车库进行了两种柱网下的结构经济性分析。

2 工程概况及结构选型该工程地下车库面积8万多平米，大部分为一层地下室，局部两层，根据地质情况选用phc管桩基础。

本文仅选取一层地下室部分作为分析对象，地下室顶板根据园林和室外管网的要求，覆土1.2m，考虑施工及种植等因素活荷载取5kpa。

最初方案考虑的是现在普遍采用的8m×8m柱网，柱子尺寸500mm×500mm，停车方向柱间净宽7500mm，3个车位每车位宽2500mm，柱网及车位布置如图1所示（以下称方案1）。

根据文献[1] [2] [3]的研究，柱网越小结构成本越低，为了既节省造价又不影响停车效率，设计方向业主推荐采用（4.7+6.6）m×8m柱网的布置方案，柱网及车位布置如图2所示（以下称方案2），从图2可以看出，其停车效率和方案1一致。

图18m×8m柱网（方案1）车位及车道布置图2 （4.7+6.6）m×8m柱网（方案2）车位及车道布置3 两种柱网的结构经济性分析根据笔者设计的多个项目的验证，对于一般的覆土地下室顶板，采用普通梁板体系时单向肋梁体系是最优的结构布置方案。

地下车库设计中,常见的几种柱网分析背景概述地下车库设计中,常见柱网形式分别为以下几种:1、大柱网7、8x(7、9 7、8) m;2、大小柱网7、8x(6、1 4、8)m;3、小柱网5、4x(6、14、8)m 。

本文就以上三种柱网结合梁板形式进行初步的成本分析:大柱网 7、8x(7、9 7、8)m 柱子截面550x550建筑面积:1508、13㎡车位数:72辆单车指标:20、95㎡/辆注:柱子位置距车头1425mm,影响驾驶位车门开启单向双次梁顶板——主梁高1000,次梁高900,成本607、2元/㎡负一层——主梁高600,次梁高500,成本317、9元/㎡注:1、顶板考虑1、2m覆土及消防荷载(35kN/m2);2、负一层楼板不考虑人防荷载。

井字梁顶板——主梁高900,次梁高700,成本622元/㎡负一层——主梁高550,次梁高450,成本336、8元/㎡无梁楼盖顶板——板厚300,成本467、1元/㎡负一层——板厚150,成本289、7元/㎡大小柱网 7、8x(6、1 4、8)m 柱子截面500x500建筑面积:1508、13㎡车位数:72辆单车指标:20、95㎡/辆单向梁顶板——主梁高850,次梁高800,成本556、3元/㎡负一层——主梁高600,次梁高500,成本317、8元/㎡注:1、顶板考虑1、2m覆土及消防荷载(35kN/㎡);2、负一层楼板不考虑人防荷载。

十字梁顶板——主梁高850,次梁高700,成本572、8元/㎡负一层——主梁高500,次梁高400,成本317、8元/㎡注:1、顶板考虑1、2m覆土及消防荷载(35kN/㎡);2、负一层楼板不考虑人防荷载。

无梁楼盖顶板——板厚270,成本408元/㎡负一层板厚150 成本283、2元/㎡注:1、顶板考虑1、2m覆土及消防荷载(35kN/㎡);2、负一层楼板不考虑人防荷载。

小柱网 5、4x(6、1 4、8)m 柱子截面400x400建筑面积:1558、00㎡车位数:72辆单车指标:21、64㎡/辆单向梁顶板——主梁高700,次梁高650,成本511、3元/㎡负一层——主梁高500,次梁高400,成本309、8元/㎡注:1、顶板考虑1、2m覆土及消防荷载(35kN/㎡);2、负一层楼板不考虑人防荷载。

地下车库柱网的大小分析地下车库柱网的大”与小1、大柱网作为常规尺寸，7.8m*8.0m的柱网尺寸已经被广泛的应用于地下车库。

三个2400mm*5300mr的标准停车位，加上600mm吉构柱截面尺寸，造就了7800mm勺极致柱距（净距为7200mm。

5500mn!i勺车道净宽和两侧各1250mn!i勺车道退线，形成8000mrr<8100mm的柱网尺寸。

: >. ：厂「_ ・$ J W 汀 * 一丫：:▲双向大柱网2、大小柱网在大柱网的基础上，合理降低柱网尺寸能够有效降低结构构件截面尺寸，提高地下车库的经济性。

大小柱网是在满足三个2400mm*5300m的标准停车位的前提下，保持7800mn t勺柱距（净距为7200mm及5500mn车道净宽不变，将原柱网进深更改为6000mm 的车道进深和5050mm 勺车身进深。

3、小柱网在大小柱网的基础上我们进一步改变双侧柱网尺寸，得出满足两个2400mm*5300mm标准停车位的小柱网形式。

小柱网采用5200mn的柱距（净距为4800mm，将原柱网进深更改为5900mm勺车道进深和5100mnU^车身进深。

4、改进型小柱网小柱网形式对停车提出较高要求，转弯半径受限，为了改善这一现实情况，在小柱网形式的基础上衍生出改进型小柱网形式，柱距保持5200mm不变，将车道▲ 大小柱网▲ 小柱网进深加大至6900m （每侧各推进500mm ，车身进深缩减至4600m （每侧各缩 进 500mm 。

二、不同柱网形式的异同1. 不同柱网形式对单车位建筑面积的影响单车位建筑面积是地下车库的敏感问题之一，在单车位的平面尺寸不变的情况 下，大柱网形式米用600x600柱截面，小柱网形式因受荷面积减小米用 400x400柱截面，因此不同柱网形式对单车位的建筑面积无差异性影响。

2. 停车舒适性分析11▲ 改进型小柱网IIr-\T1/* 1/4■I''■30\不同柱网形式柱子位置不同，对车辆的转弯半径有一定影响，大柱网的停车舒适性最好，小柱网的停车舒适性一般，改进型小柱网形式的停车舒适性比大小柱网和小柱网形式的停车舒适性有一定改善▲ 大柱网▲ 大小柱网▲ 小柱网▲改进型小柱网3.视觉感受分析大柱网结构形式中，柱截面较大，柱子数量较少，视野较开阔。

地下车库两种柱网结构经济性探讨摘要：本文通过对8.1m×8.1m和5.4m×（5.15m+6.2m）两种不同柱网的地下车库方案进行经济性对比分析，从控制造价成本的角度上来看，5.4m×（5.15m+6.2m）柱网的地下车库比8.1m×8.1m柱网的地下车库更经济，造价成本5.4m×（5.15m+6.2m）柱网地下车库较8.1m×8.1m常规柱网地下车库低。

关键词：地下停车库；结构经济性；柱网；建筑结构选型1 前言据不完全统计，2017年我国家用车累计售销量已超过2300万辆，比2016年同比增长达2.2%，越来越多的国产车使用，日益突出的停车场难题。

不论是住宅小区还是商场办公楼，为其配套的地下车库的面积越建越大，导致地下车库投资比例越来越高。

因此，地下车库的经济性也越来越受到房产开发商的重视，房产开发商对于地下车库成本控制的需求也越来越强烈。

房产开发商从控制成本的角度考虑，往往会要求设计方对地下车库采用多种设计方案进行含钢量、含混凝土量等指标的比选，从而达到在满足建筑功能的需要的前提下获得最佳经济性的目的。

本文结合上海某小区地下车库的工程实例，对地下车库采用大小两种柱网进行结构经济性对比分析，以寻求相对较为经济的结构柱网。

2 工程实例2.1 工程概况本工程为上海市某一住宅小区配套地下车库，建筑面积6万多平方米，为一层地下室，建筑及设备专业要求车库室内净高不小于2.8m。

本工程建筑结构安全等级为一级，抗震设防烈度为7度（0.1g），第一组，上海Ⅳ类场地土，特征周期0.90 s，根据室外景观及设备室外管网的要求，地下室顶板覆土1.5m，考虑施工及绿化等因素活荷载取5.0KPa。

为方便分析比较本文仅选取地下车库其中的一个典型部分作为分析对象，如下图1和图2，其中方案一柱网为8.1m×8.1m，车位数89辆；方案二柱网为5.4m×（5.15m+6.2m），车位数88辆，两种方案单位面积的停车数均约为0.04辆，停车效率基本相同。

地下车库大小柱网及顶板结构布置方案经济性对比分析
汪新丽;杨艳蒙;卢小玉
【期刊名称】《四川水泥》
【年(卷),期】2024()5
【摘要】地下车库的建造成本与层高、覆土厚度、柱网大小和顶板结构形式均有密切关系。

通过PKPM软件计算分析大柱网和小柱网的两种柱跨,地下室顶板采用框架梁大板、单次梁、单向双次梁、十字梁和井字梁等的结构形式,进行经济性对比分析。

结论如下:(1)大柱网地下车库,在设备站房上方覆土较少,净高局限的情况下,可局部优先选用井字梁方案;在层高允许的情况下,宜优先选用单次梁和单向双次梁方案;(2)小柱网地下车库,从层高及材料经济性方面考虑,框架梁大板方案均宜优先选用。

(3)选择大、小柱网地下车库时,从经济性角度出发,宜优先选用小柱网。

【总页数】3页(P105-107)
【作者】汪新丽;杨艳蒙;卢小玉
【作者单位】郑州经贸学院土木建筑学院
【正文语种】中文
【中图分类】TU924
【相关文献】
1.车库顶板不同结构布置方案的经济性比较
2.地下车库顶板在不同楼盖结构形式下的经济性对比分析
3.小柱网地下室顶板结构设计多方案比选分析
4.大型地下车库顶板梁多种布置方案的经济性分析
5.大柱网地下车库顶板结构布置方案对比
因版权原因，仅展示原文概要，查看原文内容请购买。

1、大柱网作为常规尺寸，7。

8m*8。

0m的柱网尺寸已经被广泛的应用于地下车库。

三个2400mm*5300mm 的标准停车位，加上600mm结构柱截面尺寸，造就了7800mm的极致柱距（净距为7200mm).5500mm的车道净宽和两侧各1250mm的车道退线，形成8000mm（8100mm)的柱网尺寸。

▲双向大柱网2、大小柱网在大柱网的基础上，合理降低柱网尺寸能够有效降低结构构件截面尺寸，提高地下车库的经济性.大小柱网是在满足三个2400mm*5300mm的标准停车位的前提下，保持7800mm的柱距（净距为7200mm）及5500mm车道净宽不变，将原柱网进深更改为6000mm的车道进深和5050mm的车身进深.▲大小柱网3、小柱网在大小柱网的基础上我们进一步改变双侧柱网尺寸，得出满足两个2400mm＊5300mm的标准停车位的小柱网形式。

小柱网采用5200mm的柱距（净距为4800mm）,将原柱网进深更改为5900mm的车道进深和5100mm的车身进深。

▲小柱网4、改进型小柱网小柱网形式对停车提出较高要求，转弯半径受限，为了改善这一现实情况，在小柱网形式的基础上衍生出改进型小柱网形式，柱距保持5200mm不变，将车道进深加大至6900mm（每侧各推进500mm)，车身进深缩减至4600mm（每侧各缩进500mm）.▲改进型小柱网1。

不同柱网形式对单车位建筑面积的影响单车位建筑面积是地下车库的敏感问题之一,在单车位的平面尺寸不变的情况下,大柱网形式采用600x600柱截面,小柱网形式因受荷面积减小采用400x400柱截面，因此不同柱网形式对单车位的建筑面积无差异性影响。

2. 停车舒适性分析不同柱网形式柱子位置不同,对车辆的转弯半径有一定影响，大柱网的停车舒适性最好，小柱网的停车舒适性一般，改进型小柱网形式的停车舒适性比大小柱网和小柱网形式的停车舒适性有一定改善。

▲大柱网▲大小柱网▲小柱网▲改进型小柱网3。

地下车库柱网得“大”与“小"１、大柱网作为常规尺寸,7、8ｍ＊8。

0m得柱网尺寸已经被广泛得应用于地下车库。

三个2４00mm＊５3００mm 得标准停车位,加上600mm结构柱截面尺寸,造就了7800mm得极致柱距(净距为7200mm)。

５50０mm得车道净宽与两侧各1２５0ｍｍ得车道退线,形成8000mm(8１00mm)得柱网尺寸。

▲双向大柱网2、大小柱网在大柱网得基础上,合理降低柱网尺寸能够有效降低结构构件截面尺寸,提高地下车库得经济性。

大小柱网就是在满足三个2４00mm＊53０0mm得标准停车位得前提下,保持７800mｍ得柱距(净距为7200mm)及55０0ｍm车道净宽不变,将原柱网进深更改为6０00mm得车道进深与５０50mm得车身进深、▲大小柱网3、小柱网在大小柱网得基础上我们进一步改变双侧柱网尺寸,得出满足两个２400mｍ*5３00mm得标准停车位得小柱网形式。

小柱网采用５2０0mm得柱距(净距为4800mｍ),将原柱网进深更改为59０0mm得车道进深与51０0mm得车身进深。

▲小柱网4、改进型小柱网小柱网形式对停车提出较高要求,转弯半径受限,为了改善这一现实情况,在小柱网形式得基础上衍生出改进型小柱网形式,柱距保持520０ｍm不变,将车道进深加大至6９0０mm(每侧各推进５0０mm),车身进深缩减至4600mｍ(每侧各缩进5００mm)。

▲改进型小柱网１. 不同柱网形式对单车位建筑面积得影响单车位建筑面积就是地下车库得敏感问题之一,在单车位得平面尺寸不变得情况下,大柱网形式采用600x600柱截面,小柱网形式因受荷面积减小采用400x400柱截面,因此不同柱网形式对单车位得建筑面积无差异性影响。

ﻫ2、停车舒适性分析不同柱网形式柱子位置不同,对车辆得转弯半径有一定影响,大柱网得停车舒适性最好,小柱网得停车舒适性一般,改进型小柱网形式得停车舒适性比大小柱网与小柱网形式得停车舒适性有一定改善。
