▌一、停车位指标停车位的确定为停车场建筑面积进行估算提出一定依据,小型车每车位约30~40㎡。
以上指标均包括--停靠位和车道以及墙、柱等建筑构件面积。
实际工程统计表明,地下停车库平均每车位约37~47㎡,室外停车场平均每车位约27~37㎡。
【案例】恒大停车位尺寸要求中高端/中端楼盘:一个车位保证满足2400mm×5300mm。
高端楼盘:一个车位保证满足2700mm×5700mm(在人行出入口附近考虑5%数量的2700mm ×6000mm车位)。
▌二、防火设计1.防火分区大型高层建筑的地下车库往往规模较大,为了将火势控制在发生范围内,避免向外蔓延,需将地下车库按一定面积划分为防火分区。
《规范》规定地下车库不设自动灭火系统时,其防火分区最大建筑面积为2000㎡,设有自动灭火系统时,其防火分区最大建筑面积可增加一倍,为4000㎡。
各防火分区以防火墙进行分隔,当必须在防火墙上开设门、窗、洞口时,应设置甲级防火门、窗或耐火极限不低于3.00h的防火卷帘。
2.安全疏散《汽车库、修车库、停车场设计防火规范》对地下车库的安全疏散做了如下规定:(1)地下车库人员安全出口应和汽车疏散出口分开设置。
这是因为不论平时还是在火灾情况下,都应做到人、车分流,各行其道,避免造成交通事故,不影响人员的安全疏散。
(2)地下车库的每个防火分区内,其人员安全出口不应少于两个,目的是能够吸效地进行双向疏散。
但若不加区别地多设出口,会增加车库的建筑面积及投资。
因此,符合下列条件之一的可设一个出口。
a.同一时间车库人数不超过25人。
b.IV类汽车库,即停车数不超过50辆的汽车库。
c.当地下车库规模较大,划分为两个以上的防火分区,且相邻防火分区之间的防火墙上设有防火门时,每个防火分区可分别设一个直通室外的安全出口。
(3)地下车库室内疏散楼梯应设置封闭楼梯间,其与室内最远工作点的距离不应超过45m。
当设有自动灭火系统时,其距离不应超过60m。
地下车库的设计规范地下车库设计规范1.车位尺寸:地下车库的每个停车位宜为5m×2.5m,以方便大部分车辆进入和停放,并且需要留出适当的通道宽度。
2.车位布局:车位之间的距离宜为2.5m,以便车辆进出方便;车位之间应有鲜明的标线,以避免车辆相互碰撞。
3.通道宽度:车辆进入和离开地下车库的通道宽度应不小于5m,以便车辆灵活转弯。
4.通风系统:地下车库应配备有效的通风系统,以保持车库空气的新鲜和流通,减少尾气的积聚。
5.照明系统:地下车库应配备充足的照明设备,确保停车位、通道等区域的良好可见性,提供明亮的停车环境。
6.防火设施:地下车库应配备适当的防火设施,包括火灾报警系统、灭火器、灭火栓等,以及明确的疏散路线和标识,确保车主在紧急情况下能够及时疏散。
7.停车标识:地下车库的每个停车位应设有明显的标识,包括车位号码、停车位类型等,方便车主找到自己的停车位。
8.监控系统:地下车库应安装监控摄像头,对停车过程进行记录和监控,以防止车辆被盗或遭到破坏。
9.停车收费系统:地下车库应配备合适的停车收费系统,包括收费亭、自动缴费设备等,方便车主支付停车费用。
10.禁止存储物品:地下车库禁止存储易燃、易爆等危险品,以确保车库的安全。
11.废水处理:地下车库的废水处理应符合环保要求,确保不对周边环境造成污染。
12.防水处理:地下车库应进行有效的防水处理,以防止地下水渗入,保证车库的干燥和使用寿命。
13.停车场标识和指示:地下车库应设有明显的停车场标识和指示牌,包括出入口标识、通道标识、车位标识等,以便车主快速找到入口和自己的停车位。
15.绿化环境:地下车库应进行适当的绿化,以改善车库的环境和氛围,提供舒适的停车环境。
总结起来,地下车库的设计规范包括车位尺寸、布局、通道宽度、通风系统、照明系统、防火设施、停车标识、监控系统、停车收费系统、禁止存储物品、废水处理、防水处理、停车场标识和指示、紧急求救装置以及绿化环境等方面的要求。
地下车库车位标准尺寸地下车库作为城市建筑中常见的停车设施,其车位标准尺寸的规定对于车库的使用效率和舒适度有着重要的影响。
因此,合理规划和设计地下车库车位的尺寸至关重要。
本文将就地下车库车位标准尺寸进行探讨,以期为相关设计和规划提供一定的参考。
首先,地下车库车位的长度通常应在5.0米至5.5米之间。
这个长度范围可以满足大多数轿车的停放需求,同时也考虑到了车辆开门和行人通行的空间。
如果车位长度过短,将会影响车辆的停放和取车,也容易造成车辆之间的挤压和刮擦。
因此,5.0米至5.5米的长度范围是较为合理的选择。
其次,地下车库车位的宽度通常应在2.5米至3.0米之间。
这个宽度范围可以满足大多数轿车的停放需求,同时也考虑到了车辆之间的间隔和行人通行的空间。
如果车位宽度过窄,将会影响车辆的停放和取车,也容易造成车辆之间的刮擦和碰撞。
因此,2.5米至3.0米的宽度范围是较为合理的选择。
此外,地下车库车位的高度通常应在2.2米至2.5米之间。
这个高度范围可以满足大多数轿车的停放需求,同时也考虑到了车辆的通行和人员的舒适度。
如果车位高度过低,将会影响车辆的通行和停放,也容易造成车辆顶部的刮擦和损坏。
因此,2.2米至2.5米的高度范围是较为合理的选择。
最后,地下车库车位的坡度通常应在5%以内。
合适的坡度可以保证车辆的停放和取车时不会出现滑动和打滑的情况,同时也方便了行人的通行和车辆的进出。
如果车位坡度过大,将会影响车辆的停放和取车,也容易造成安全隐患和不便利的使用体验。
因此,5%以内的坡度是较为合理的选择。
综上所述,地下车库车位的标准尺寸应该是5.0米至5.5米的长度、2.5米至3.0米的宽度、2.2米至2.5米的高度和5%以内的坡度。
这样的设计可以满足大多数轿车的停放需求,同时也考虑到了车辆的通行和行人的舒适度。
因此,在规划和设计地下车库时,应当充分考虑到车位尺寸的合理性,以提升车库的使用效率和舒适度。
建筑物地下车库规范要求与设计原则地下车库作为现代建筑中常见的设施之一,为人们提供了便利的停车空间。
然而,由于地下车库与建筑密切相关,其设计与规范要求也显得尤为重要。
本文将介绍地下车库的规范要求与设计原则,以期为读者提供一些有益的参考。
一、地下车库规范要求1. 车位尺寸要求地下车库的车位尺寸要满足现行的相关规范要求,确保车辆能够方便停放和驶离。
一般而言,车位的宽度应不小于2.5米,长度应不小于5.5米,高度应不小于2.2米。
2. 出入口通道要求地下车库的出入口通道要宽敞,并且需要考虑车辆顺畅行驶的因素。
出入口的高度应不小于2.4米,宽度应不小于5米,以确保容纳大型车辆的方便通行。
3. 排水系统要求地下车库需要设置良好的排水系统,防止雨水和其他液体积聚。
排水系统应包括排水管道、排水井和排水泵等设施,以确保车库地面的干燥。
4. 通风与排气要求地下车库内部需要保持良好的空气质量,避免因车辆排放物而导致空气污染。
为此,车库应当设置通风系统和排气系统,确保新风的流通以及有害气体的排出,保持车库环境的清洁与健康。
5. 照明要求地下车库需要有充足的照明设施,确保车辆和行人的安全。
照明设施应能够覆盖整个车库,并提供明亮而舒适的光线。
6. 灭火设施要求地下车库应设置有效的灭火系统,以应对火灾等突发情况。
灭火设施应包括消防栓、灭火器和自动喷水灭火系统等,以确保车库及其周边区域的安全。
二、地下车库设计原则1. 安全性原则地下车库设计应注重安全性,包括车辆和行人的安全。
应采用防滑地板、引导标志和智能停车系统等措施,避免事故的发生。
2. 空间利用原则地下车库的设计应充分考虑空间利用效率。
应合理设计车位布局,提供较大的容车数量,并设置合理的通道和转弯半径,以提高停车效率。
3. 生态友好原则地下车库设计也应考虑生态友好性。
可以在车库内设置绿化装置,如绿植和通风设备,以改善空气质量和美化环境。
4. 可扩展性原则地下车库的设计应具备一定的可扩展性,以适应未来发展的需要。
地下车库车位标准尺寸地下车库作为城市建筑中常见的停车设施,其车位标准尺寸的设计对于提高停车效率、保障车辆安全具有重要意义。
因此,合理规划和设计地下车库车位标准尺寸是至关重要的。
本文将就地下车库车位标准尺寸进行详细介绍,以期为相关设计提供参考。
首先,地下车库车位标准尺寸应考虑车辆类型的多样性。
一般而言,小型车位标准尺寸应为2.5米×5米,大型车位标准尺寸应为3米×6米。
此外,针对残疾人车位的设计,标准尺寸应该更加宽敞,以方便残疾人驾驶员的上下车操作。
因此,在设计地下车库车位标准尺寸时,应充分考虑不同类型车辆的停车需求,合理划分车位大小。
其次,地下车库车位标准尺寸还应考虑车位间距的合理设置。
通常情况下,车位间距应为2.5米左右,以便车辆进出时有足够的空间进行转弯和调头。
此外,为了提高车位的利用率,车位间距的设置还应尽量减少空隙,使得车库内部的停车密度更大,从而提高停车效率。
另外,地下车库车位标准尺寸的设计还应考虑通道宽度的设置。
通道宽度不宜过窄,一般应在5米左右,以便车辆进出时有足够的通行空间。
同时,通道宽度的合理设置还能够提高车库的通风性能,减少尾气排放对车库内部环境的影响。
此外,对于地下车库车位标准尺寸的设计还应考虑安全设施的设置。
例如,应在车位周围设置防撞柱,以保护停放车辆的安全。
同时,地下车库的照明设施也应得到重视,保证车辆进出时有良好的照明条件,提高停车安全性。
最后,地下车库车位标准尺寸的设计还应充分考虑停车场管理的便利性。
例如,可以设置车位编号和指示标识,方便车主快速找到停车位。
同时,还可以考虑引入智能停车系统,提高停车场的管理水平和服务质量。
综上所述,地下车库车位标准尺寸的设计应充分考虑车辆类型的多样性、车位间距的合理设置、通道宽度的合理设计、安全设施的设置以及停车场管理的便利性。
通过合理规划和设计地下车库车位标准尺寸,可以提高停车效率、保障车辆安全,为城市交通发展做出积极贡献。

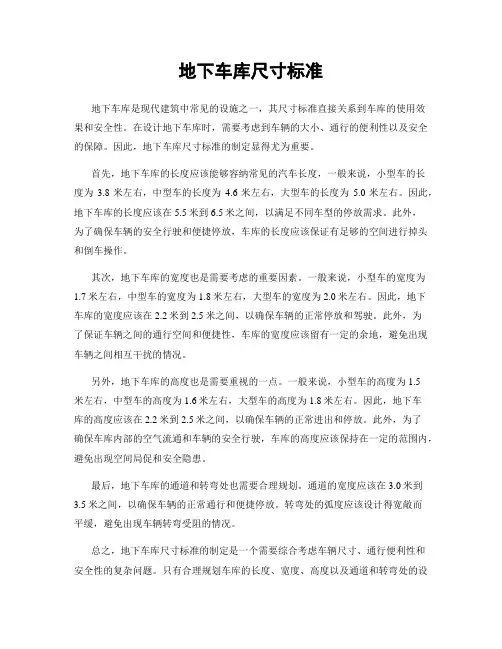

地下车库尺寸标准地下车库是现代建筑中常见的设施之一,其尺寸标准直接关系到车库的使用效果和安全性。
在设计地下车库时,需要考虑到车辆的大小、通行的便利性以及安全的保障。
因此,地下车库尺寸标准的制定显得尤为重要。
首先,地下车库的长度应该能够容纳常见的汽车长度,一般来说,小型车的长度为3.8米左右,中型车的长度为4.6米左右,大型车的长度为5.0米左右。
因此,地下车库的长度应该在5.5米到6.5米之间,以满足不同车型的停放需求。
此外,为了确保车辆的安全行驶和便捷停放,车库的长度应该保证有足够的空间进行掉头和倒车操作。
其次,地下车库的宽度也是需要考虑的重要因素。
一般来说,小型车的宽度为1.7米左右,中型车的宽度为1.8米左右,大型车的宽度为2.0米左右。
因此,地下车库的宽度应该在2.2米到2.5米之间,以确保车辆的正常停放和驾驶。
此外,为了保证车辆之间的通行空间和便捷性,车库的宽度应该留有一定的余地,避免出现车辆之间相互干扰的情况。
另外,地下车库的高度也是需要重视的一点。
一般来说,小型车的高度为1.5米左右,中型车的高度为1.6米左右,大型车的高度为1.8米左右。
因此,地下车库的高度应该在2.2米到2.5米之间,以确保车辆的正常进出和停放。
此外,为了确保车库内部的空气流通和车辆的安全行驶,车库的高度应该保持在一定的范围内,避免出现空间局促和安全隐患。
最后,地下车库的通道和转弯处也需要合理规划。
通道的宽度应该在3.0米到3.5米之间,以确保车辆的正常通行和便捷停放。
转弯处的弧度应该设计得宽敞而平缓,避免出现车辆转弯受阻的情况。
总之,地下车库尺寸标准的制定是一个需要综合考虑车辆尺寸、通行便利性和安全性的复杂问题。
只有合理规划车库的长度、宽度、高度以及通道和转弯处的设计,才能确保地下车库的使用效果和安全性。
希望本文所述的地下车库尺寸标准能够为相关设计人员提供一定的参考和指导,以确保地下车库的规划和设计能够更加科学和合理。
地下室停车场设计规范篇一:地下车库标准设计地下车库设计标准化目录一:建筑1:车库应满足的停车数要求 2:行车道和停车位的组织 3:坡道组织4:防火分区及防烟分区 5:与住宅建筑主体连接方式 6:柱网布置 7.层高 8:覆土厚度9:经济指标(面积) 10.标示设计 11.排水设计本细则是在满足集团精细化设计要求编制的,本着经济性和合理性相结合的原则,编制本规则;一:总则一般住宅小区车库设计以小型车:长(4.8米)X宽(1.8米)X高(2.0米)为设计标准尺寸(规范规定),不同的地区有不同的规定。
车辆采用倒进顺出的布置方式,大型车道尽量采用环形车道布置方式。
1管线综合应遵循的原则:1:尽量使主风道,靠近车道边侧设置;2:风道宽度尽量控制在1.2米以内,使风道下面不设喷淋;3:电缆桥架、设备管线尽量与风道平行设置;尽量不要设置在风道下方。
4:各类管线交叉点不要设置在主车道处;第一部分:建筑一:单库应满足的停车数要求单库应满足的停车数要求:满足经济性要求(主要考虑消防要求)。
在符合规划的基础上,单库停车的数量:IV类为50辆(约1600㎡) III类为99辆(约3100㎡) II 类为260~270辆(约8000㎡)I类为不小于400辆(约12000㎡)二:行车道及停车带组织1:经济布置车位,垂直行车道双侧布置车位。
行车道宽度为5500~6000m。
以车辆设计车型外廓尺寸(m)为4800(长)X1800(宽)X2000(高) 2以车辆设计车型外廓尺寸(m)为5000(长)X2000(宽)X2000(高)2:坡道组织北方地区直坡道出入口不宜北向,如采用北向出口,应采用曲线坡道+直坡道形式。
(1)50辆以下设一单车道坡道。
(2)50~99辆设一条双车道坡道。
(3)100~300辆设两条单车道坡道。
(4)300~500辆设两条双车道坡道。
(5)500辆以上设三条双车道坡道。
坡道坡度:直线坡道:等坡度为15%;缓坡坡度为7.5% ,长度为3.6米。
地下车库设计规范地下车库的汽车坡道,是地下车库重要组成部分,是连接地下车库室外和室内,地上与地下的竖向交通枢纽。
合理布置地下汽车库坡道,做好汽车坡道设计,在整个地下车库设计中非常重要。
1.总平面设计地下车库在总平面中的位置,应以方便进出,与人行道严格分离,远离场地主干道为原则,汽车坡道的位置应尽可能靠近出入口,以减小汽车噪声影响及夜晚汽车光线干扰。
地下车库汽车坡道的数量不少于两个,当停车数量少于100辆时可设计一个。
当停车数量大于500辆时不应少于三个,如条件允许,小于100辆大于50辆最好也设进口出口两个汽车坡道。
2.平面设计汽车坡道按平面形式可分为直线坡道、曲线坡道、直线曲线混合坡道、螺旋坡道(二层以上)等,见下图:出入口汽车坡道最小净宽度,《汽车库建筑设计规范》(下简称《汽设规》)规定,小型车(如无特殊说明下均以小型车为例),单车行驶3.5m,双车行驶6.0m。
《汽车库、修车库、停车场设计防火规范》(下简称《汽防规》)规定,汽车坡道的疏散宽度单行4.0m,双行7.0m。
因此,汽车坡道最小宽度,取上限,单车道不小于4.0m,双车道约为9.0m为宜。
曲线坡道还应满足小型车转弯半径不小于6.0m的要求。
通过计算得知,曲线坡道内径最小约为4.0m,舒适内径约为5.5~6m。
平面设计中因曲线坡道对驾车司机视线有影响,所以应尽量多采用直线坡道,少采用曲线坡道。
混合坡道中,直线和曲线相接部分一定要是相切的关系,不应有折线。
3.剖面设计小型车汽车坡道的最大坡度《汽设规》规定,直线坡道15%(1:6.67),曲线坡道12%(1:8.33)。
当汽车坡道的纵向坡度大于10%时,坡道上、下端均应设相当于正常坡道1/2的缓坡。
缓坡直线坡段水平长度不应小于 3.6m,曲线坡段水平长度不应小于 2.4m,且曲线半径不应小于20m。
大于10%的坡道设缓坡,是为了防止汽车的车头、车尾和车底擦地。
缓坡坡度一定要保证是与它相连接的正常坡度的1/2(6%~7.5%),而不是其它值。

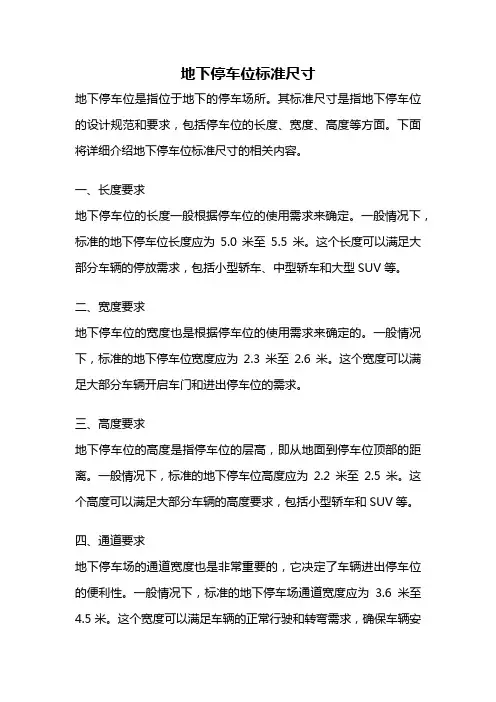

地下停车位标准尺寸地下停车位是指位于地下的停车场所。
其标准尺寸是指地下停车位的设计规范和要求,包括停车位的长度、宽度、高度等方面。
下面将详细介绍地下停车位标准尺寸的相关内容。
一、长度要求地下停车位的长度一般根据停车位的使用需求来确定。
一般情况下,标准的地下停车位长度应为5.0米至5.5米。
这个长度可以满足大部分车辆的停放需求,包括小型轿车、中型轿车和大型SUV等。
二、宽度要求地下停车位的宽度也是根据停车位的使用需求来确定的。
一般情况下,标准的地下停车位宽度应为2.3米至2.6米。
这个宽度可以满足大部分车辆开启车门和进出停车位的需求。
三、高度要求地下停车位的高度是指停车位的层高,即从地面到停车位顶部的距离。
一般情况下,标准的地下停车位高度应为2.2米至2.5米。
这个高度可以满足大部分车辆的高度要求,包括小型轿车和SUV等。
四、通道要求地下停车场的通道宽度也是非常重要的,它决定了车辆进出停车位的便利性。
一般情况下,标准的地下停车场通道宽度应为3.6米至4.5米。
这个宽度可以满足车辆的正常行驶和转弯需求,确保车辆安全进出。
五、标线要求地下停车位的标线是为了方便车辆停放和行驶而设置的。
一般情况下,标准的地下停车位标线宽度应为0.1米至0.15米,标线长度应与停车位长度相等。
合理的标线设置可以提高停车位的利用率,减少车辆之间的碰撞和摩擦。
六、照明要求地下停车位的照明是为了提供良好的可见性和安全性。
一般情况下,标准的地下停车位照明应满足照度要求,即照明强度应在100lx至200lx之间。
合理的照明设置可以确保驾驶员在停车和行驶过程中能够清晰地看到周围环境,降低事故发生的风险。
七、出入口要求地下停车场的出入口是车辆进出停车场的关键位置。
一般情况下,标准的地下停车场出入口应满足以下要求:出入口宽度应为4.5米至5.5米,通行高度应为2.5米至3.0米,设置合理的标志和标线,保证出入口的可识别性和安全性。
地下停车位的标准尺寸是根据车辆的使用需求和安全要求来确定的。

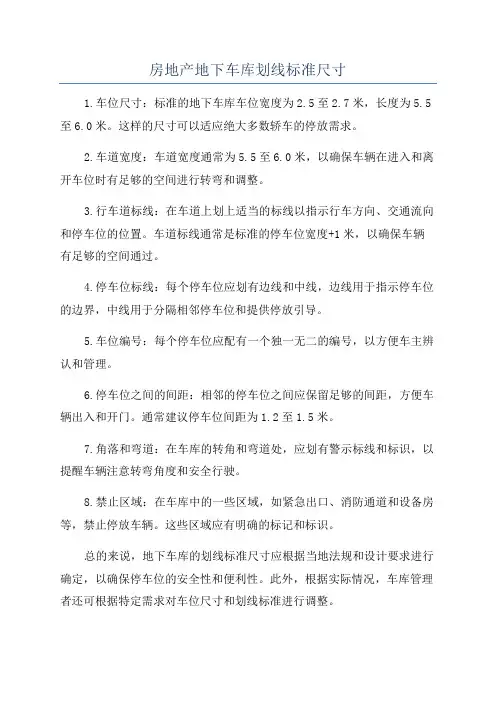

房地产地下车库划线标准尺寸
1.车位尺寸:标准的地下车库车位宽度为
2.5至2.7米,长度为5.5至6.0米。
这样的尺寸可以适应绝大多数轿车的停放需求。
2.车道宽度:车道宽度通常为5.5至6.0米,以确保车辆在进入和离开车位时有足够的空间进行转弯和调整。
3.行车道标线:在车道上划上适当的标线以指示行车方向、交通流向和停车位的位置。
车道标线通常是标准的停车位宽度+1米,以确保车辆有足够的空间通过。
4.停车位标线:每个停车位应划有边线和中线,边线用于指示停车位的边界,中线用于分隔相邻停车位和提供停放引导。
5.车位编号:每个停车位应配有一个独一无二的编号,以方便车主辨认和管理。
6.停车位之间的间距:相邻的停车位之间应保留足够的间距,方便车辆出入和开门。
通常建议停车位间距为1.2至1.5米。
7.角落和弯道:在车库的转角和弯道处,应划有警示标线和标识,以提醒车辆注意转弯角度和安全行驶。
8.禁止区域:在车库中的一些区域,如紧急出口、消防通道和设备房等,禁止停放车辆。
这些区域应有明确的标记和标识。
总的来说,地下车库的划线标准尺寸应根据当地法规和设计要求进行确定,以确保停车位的安全性和便利性。
此外,根据实际情况,车库管理者还可根据特定需求对车位尺寸和划线标准进行调整。
地下车库设计规范地下车库——室内地坪面地于室外地坪面高度超过该层车库净高一半的汽车库。
(利用地下层空间做车库,以坡道与地面相通)1.全地下车库停车间室内地坪面低于室外地坪面高度超过该层车库净高一半的汽车库。
2.半地下车库低于室外地坪面高度超过该层车库净高1/3的汽车库,不超过1/2的汽车库。
全地下车库与半地下车库对比表3.车库形式选择要点根据地形条件及甲方任务书要求进行选择适当形式。
例如:山地多选择半地下车库,相对平坦地形多选择全地下车库。
①退界地库退界不小于地库底板到顶板高度的0.7倍,国标不小于5米,沪标不小于3米。
满足外圈综合管线要求4.总图布置车库要点1)建筑间距2)严禁建造地库建筑范围汽车库不应与托儿所幼儿园养老院组合建造。
当病房楼与汽车库有完全防火分隔时,病房楼的地下可设置汽车库。
即使是幼儿园养老院的场地内(非建筑正投影下)也不允许设地库车位基本设计要求1.车位规范要求车位尺寸垂直式停车平行式停车机械停车垂直式后退停车平行式前进停车2.转弯半径3.车库埋深确定1)非人防普通车库非人防普通车库净空高度不应小于2.2m.梁板式2)非人防机械车库机械停车位要求净高3.6m梁板梁板3)非人防普通车库非人防普通车库净空高度不应小于2.2m.无梁楼盖4)人防车库要求净高2.4m,结构板厚200mm以上梁板4.车库覆土厚度地下车库顶板的覆土厚度一般确定方法:①当地规范绿化率计算要求覆土厚度;②给排水及其他工种走线要求;③景观绿化设计要求。
车库出入口基本设计要求1、出入口数量确定大中型汽车库的库址,车辆出入口不应少于2个;特大型汽车库库址,车辆出入口不应少于3个,并应设置人流专用出入口。
国标1.不少于两个,但符合下列条件可设一个:Ⅳ类汽车库(<50)或停车少于100辆的地下车库或坡道为双车道的Ⅲ类地上车库(51-150)2.Ⅰ、Ⅱ类汽车库和停车大于100的地下车库,如果采用错层或斜楼板,坡道是双车道,那没首层或负一层到室外的汽车疏散口不少于2个,其它楼层疏散坡道可以设1个。
地下车库尺寸标准地下车库是现代城市建设中不可或缺的一部分,它为居民提供了方便的停车场所,也是商业、办公等建筑物必备的配套设施。
而地下车库的尺寸标准则是设计和建设过程中必须要考虑的重要因素之一。
本文将就地下车库尺寸标准进行详细介绍,希望能对相关人士有所帮助。
首先,地下车库的尺寸标准需要考虑的因素有很多,包括地下空间的利用率、停车位的布局、通行道路的宽度等。
一般来说,地下车库的层高应该在2.5米到3米之间,这样可以确保车辆在停放时有足够的空间,并且方便车辆的出入。
停车位的长度一般在5米到5.5米之间,宽度则在2.5米到2.7米之间,这样可以确保大部分车型都能够停放,同时也方便车辆的进出。
通行道路的宽度一般在5米到6米之间,这样可以确保车辆在行驶时有足够的空间,并且方便车辆的进出。
其次,地下车库的尺寸标准还需要根据实际情况进行调整。
比如,如果地下车库所在的区域车辆流量较大,那么在设计时就需要考虑增加停车位的数量,同时也需要增加通行道路的宽度,以确保车辆能够顺利进出。
另外,如果地下车库所在的区域车辆类型较多,那么在设计时就需要考虑增加停车位的长度和宽度,以适应不同类型车辆的停放需求。
总之,地下车库的尺寸标准需要根据实际情况进行灵活调整,以确保其能够满足用户的需求。
最后,地下车库的尺寸标准还需要考虑安全和便利性。
在设计时,需要考虑设置合适的照明设施和通风设施,以确保车库内部的安全和舒适性。
同时,还需要考虑设置合适的出入口和通道,以确保车辆能够方便进出,并且确保紧急情况下能够顺利疏散。
在实际建设中,还需要考虑设置合适的防火设施和排水设施,以确保车库的安全和稳定性。
综上所述,地下车库的尺寸标准是设计和建设过程中必须要考虑的重要因素之一。
在设计时,需要考虑地下空间的利用率、停车位的布局、通行道路的宽度等因素,同时还需要根据实际情况进行灵活调整,以确保其能够满足用户的需求。
在建设时,还需要考虑安全和便利性,以确保车库的安全和舒适性。
地下车库设计标准第一部分:常规车库解决方案一、内部设计数据1.汽车与汽车、墙、柱、护栏之间最小净距2.平面布置3.各种车道及汽车库出入口最小宽度4.车库出入口二、全地下停车库定义:室内地坪低于室外地坪高度超过该层地下车库净高一半的汽车库;1.经济指标2.层高确定方法步骤一:计算公式A车库底板滤水层厚度+B面层厚度+C停车库净高2.2m+D电桥架+E水喷淋高度+F机械烟道高度+J顶板梁高 = H车库总层高地下最底层在混凝土填高层内设排水暗沟或管,地下车库中间层则在板底走排水管;步骤二:经验数据A=地下室滤水层厚度,一般设滤水层不设防水层的厚度为250~350mm;设滤水层设防水层的厚度为350mm;B=半地下室或敞开式车库的地面找坡层,一般为100mm.坡度为1%;C=保证车库内部车行通道和主要出入口的净高不能低于2200mm;D=100 mm;E=200 mm;F=350mm包括50mm的支架高度;J=650mm;步骤三:层高列表查询步骤四:推荐经验值全地下室结构层高一般控制在3550~3650mm之间;如果可以合理利用规范,减少设备,将可以降低层高,节省成本;3.设计规范要求1消防专业a.2000平方米为一个防火分区,设置喷淋为4000平方米;b.大于10辆停车必须设置喷淋系统;2建筑设备专业a.地下车库宜设置独立得送封、排风系统,排风换气次数每小时不应小于6次;b.超过2000㎡必须设置机械排烟系统;其可以与人防、卫生等排气系统、通风系统合用c.设有机械排烟系统的汽车库,应按照防火分区划分面积不超过2000㎡的防烟分区,防烟分区宜擦用从顶棚瞎突出不小于0.5m的梁划分;d.地下汽车库排烟风机应设在独立的排烟机房内,并在机房隔墙的风管上设置烟气温度超过280℃时能自动关闭的排烟防火阀,该阀应联锁关闭相应的排烟风机;e.汽车库无直接通向室外的汽车疏散出口的防火分区,当设置机械排烟系统时,应同时设置进风系统,切送风量不宜小于排烟量的50%;f.机械通风管道应尽量沿通道侧边布置,为增加立体机械车库预留条件;g.取暖:严寒地区和寒冷地区的汽车库内应设集中采暖系统,严谨明火取暖;严寒地区的地下汽车库应在坡道出入口处设热风带;3建筑结构专业a.推荐采用宽扁梁;各区域应根据区域内特点,明确宽扁梁的标准尺寸,控制层高;b.结构顶板覆种植土,应尽量考虑轻质营养土;大型树木的种植,应尽量与结构柱位对位三、地下开敞式停车库1.地下开敞式停车库单建式和附建式1定义:室内地坪低于室外地坪高度超过该层地下车库净高一半的汽车库,且每层车库外墙开敞面积超过该层四周墙体总面积的25%的车库叫做地下开敞式汽车库;2车位平均面积 25~32㎡/车3优点a.自然采光通风,改善车库景观效果,降低日常运行成本;b.可以利用室外道路组织车库的交通,减少内部的停车库面积;c.当通风口面积超过车库面积的2%,且通风口布置均匀,车库内任一点距通风口间距不超过30米的,可以取消机械排风设备,降低日常运营成本;d.无地下室外墙的渗漏隐患;4缺点:占地面积大;挡土墙和维护栏杆,增加安全隐患;2.层高确定方法1计算公式A车库底板滤水层厚度+B面层厚度+C停车库净高2.2m+D电桥架+E水喷淋高度+F机械烟道高度+J顶板梁高 = H车库总层高2经验数据A=地下室滤水层厚度,一般设滤水层不设防水层的厚度为250~350mm;设滤水层设防水层的厚度为350mm;B=半地下室或敞开式车库的地面找坡层,一般为100mm.坡度为1%;C=保证车库内部车行通道和主要出入口的净高不能低于2200mm;D=100 mm;E=200 mm;F=350mm包括50mm的支架高度;J=650mm;3推荐经验值a.开敞式地下室结构层高一般控制在3250mm左右;b.如果可以合理利用规范,减少设备,将可以降低层高,节省成本;四、地上开敞式停车库定义:室内地坪低于室外地坪高度不超过该层地下车库净高1/3或高于室外地坪高度,且每层车库外墙开敞面积超过该层四周墙体总面积的25%的车库叫做地上开敞式汽车库;第二部分:机械车库部分一、常用数据部分2.车库空间尺寸3.机械车库使用年限:一般厂家承诺为30~40年暂时没有国家的相关使用寿命年限的规定二、地下双层机械车库三、室内车库消防说明及管道布置停车库按要求须配备消防设施,设置合理的防火分区,请参照 GB50067-97汽车库、修车库、停车场设计防火规范,由土建设计方或承包商负责设计并实施;室内立体车库设备可采用水喷淋的方式;消防主管以及消防箱体等应设置在设备区域外;为保证停车设备的正常安装和使用,风管与消防管等的管道布置原则为在设备预留的空间以外进行;具体布置上,建议主管道可布置在车道区域内,支管若布置在设备区域内,请参照室内车库部分的剖面图在阴影区域布置,在整个大楼的工程施工协作上面,建议先装好停车设备,然后布置管道,避免不必要的干涉引起的相关工程整改;室内机械车库自然通风达不到稀释废气标准时应设置机械通风系统,并应符合现行国家标准工业企业设计卫生标准的规定;其风量宜按每辆车所需排风量计算;如商业建筑等汽车出入频率较大时,可取每辆500m3/h;汽车出入频率一般时,可取每辆400m3/h;住宅建筑等汽车出入频率较小时,可取每辆300m3/h;排风宜按室内空间上下两部分设置,上部地带按排除风量的1/2~1/3计算,下部地带按排出风量的1/2~1/3计算;机械车库应设火灾排烟设置,当车库不满足自然排烟条件时应设机械排烟系统,车库排烟的设置可参照汽车库、修车库、停车场设计防火规范;。
地下车库标准车位尺寸地下车库作为城市建筑中不可或缺的一部分,其设计和规划对于城市交通和居民生活质量有着重要的影响。
而车位作为地下车库的核心部分,其尺寸的标准化对于车库的使用效率和安全性有着重要的作用。
因此,地下车库标准车位尺寸的确定显得尤为重要。
一般来说,地下车库车位尺寸的设计需符合国家相关标准,以保障车辆的安全和方便停放。
根据《停车场设计规范》(GB 50156-2012)的相关规定,地下车库标准车位尺寸应符合以下要求:1. 车位长度。
地下车库标准车位的长度一般为5.0米至5.5米,这个长度可以满足大部分轿车的停放需求。
同时,考虑到一些大型车辆的停放需求,也可以设置部分超长车位,长度为6.0米至6.5米。
2. 车位宽度。
地下车库标准车位的宽度一般为2.5米至2.7米,这个宽度可以确保车辆的正常进出和停放。
同时,为了方便驾驶员上下车,车位两侧还应留出一定的活动空间。
3. 车位高度。
地下车库标准车位的高度一般为2.2米至2.5米,这个高度可以满足大部分轿车和SUV车辆的停放需求。
同时,在设计时还需要考虑到通风口和消防设施等对车位高度的影响。
4. 车位坡度。
地下车库标准车位的坡度一般为2%至5%,这个坡度可以确保车辆的停放稳定,避免因坡度过大而导致车辆滑动或者无法正常停放。
除了以上的基本要求外,地下车库标准车位的设计还需要考虑到车位之间的间距、通道的宽度、车位的排列方式等因素。
合理的车位布局可以最大限度地提高车库的使用效率,减少拥堵和安全隐患。
在实际的设计和施工过程中,还需要根据地下车库的具体情况进行调整和优化。
比如,一些高档小区或商业中心的地下车库,可能会根据停车位的使用需求,设置一些特殊尺寸或者功能的车位,比如超大型车位、残疾人专用车位、电动车充电桩车位等。
综上所述,地下车库标准车位尺寸的确定,对于车库的使用效率和安全性有着重要的影响。
合理的车位尺寸设计不仅可以提高车库的使用效率,还可以提升用户体验,减少交通拥堵和安全隐患。
▌一、停车位指标停车位的确定为停车场建筑面积进行估算提出一定依据,小型车每车位约30~40㎡。
以上指标均包括--停靠位和车道以及墙、柱等建筑构件面积。
实际工程统计表明,地下停车库平均每车位约37~47㎡,室外停车场平均每车位约27~37㎡。
【案例】恒大停车位尺寸要求中高端/中端楼盘:一个车位保证满足2400mm×5300mm。
高端楼盘:一个车位保证满足2700mm×5700mm(在人行出入口附近考虑5%数量的2700mm ×6000mm车位)。
▌二、防火设计1.防火分区大型高层建筑的地下车库往往规模较大,为了将火势控制在发生范围内,避免向外蔓延,需将地下车库按一定面积划分为防火分区。
《规范》规定地下车库不设自动灭火系统时,其防火分区最大建筑面积为2000㎡,设有自动灭火系统时,其防火分区最大建筑面积可增加一倍,为4000㎡。
各防火分区以防火墙进行分隔,当必须在防火墙上开设门、窗、洞口时,应设置甲级防火门、窗或耐火极限不低于3.00h的防火卷帘。
2.安全疏散《汽车库、修车库、停车场设计防火规范》对地下车库的安全疏散做了如下规定:(1)地下车库人员安全出口应和汽车疏散出口分开设置。
这是因为不论平时还是在火灾情况下,都应做到人、车分流,各行其道,避免造成交通事故,不影响人员的安全疏散。
(2)地下车库的每个防火分区内,其人员安全出口不应少于两个,目的是能够吸效地进行双向疏散。
但若不加区别地多设出口,会增加车库的建筑面积及投资。
因此,符合下列条件之一的可设一个出口。
a.同一时间车库人数不超过25人。
b.IV类汽车库,即停车数不超过50辆的汽车库。
c.当地下车库规模较大,划分为两个以上的防火分区,且相邻防火分区之间的防火墙上设有防火门时,每个防火分区可分别设一个直通室外的安全出口。
(3)地下车库室内疏散楼梯应设置封闭楼梯间,其与室内最远工作点的距离不应超过45m。
当设有自动灭火系统时,其距离不应超过60m。
汽车库设计按规范停放小型汽车的车库若全部按最小考虑..1.库内车道:车库内的通车道净距6000;柱子按600考虑..库内通车道轴线间柱距6600..通车道净距要求6000;这条主要是汽车库消防规范条的条文说明上要求的..按汽车库规范则通车道净距5500即可..汽车库的车道应满足一次出车的要求..........以前设计我都按轴线间柱距6000;柱子500;这样通车道净距就是5500..这样更经济..有个工程最后改成净距6000..从此以后就都按净距6000设计..最近做了一个工程跟厦门院配合也请教他们这个问题..他们也是一直按5500考虑;那么大的设计院也从来没有人提过或者被审查提过此问题..跟他们讨论后;一致认为今后尽量按净距6000设计..2.车位:小型汽车1800X4800;加汽车与旁边的距离;车位最小2400X5300..车位有靠墙的那边另加300;即一边靠墙车位2700X5300..两边靠墙的加600;即3000X5300..这条往往被设计人员所忽略..应该引起足够的重视;否则车位统计会出错..一边靠墙车位:_blank两边靠墙车位:_blank有时候确实没办法就停放微型车..微型车位2200X4000.3.柱距:3X2400=7200再加柱子600;则柱距7800最经济..另一个方向的柱距只要满足车位5300即可..其实柱距的确定有好几个方向..文字不好表达清楚;下面发几张图纸供参考..发一最近做的工程做参考.._blank关于门:平时用途为汽车库;战时用途为人防地下室;其人员疏散楼梯设人防门双道密闭门;自然会形成前室..对消防而言;此时应设置常闭的防火门如果是常开的防火门;当发生火灾时;应具有自行关闭和信号反馈的功能..有些地区对车位的要求比规范高;比如2500X5500比较常见..柱距8400的也有..也发一个参考图.._blank/B对于个别地方是否可以摆放车位;可以画出汽车运动轨迹..也发一个上来..图上画的设计车辆各个尺寸是参考城市道路设计规范CJJ37-90第2.3.1条..长X宽为5.0X1.8;汽车库建筑设计规范JGJ100-98的汽车是4.8X1.8;因此我把前悬与后悬尺寸各减去100画的..二个人观点:7.8米是比较经济的;做过几个地下车库;都是7.8的柱网;能摆下三辆车第三个人观点:目前最大的问题就是开发商为了节约成本;往往尽量减小地下室的开挖我最大的困难就是地下室的车位数要满足规划局的控制指标;所以我非常同意按照最小值24005300的布置;我认为同一柱间布置的车位数越多;越有利于大小车辆之间的协调;类同城市道路宽度设计的原则第四种观点:从原理上来讲;停车看的是净距;柱网大小还要考虑柱子的大小才能确定到底能停几辆车..规范规定2400一辆车、7200净距就可以停三辆车了;但一般交通部门/U会要求做到2500左右;但如果柱子需要1000;那即使8400都不够..如果只有一层地下室;上面没有建筑;只有覆土的话;柱子只需要350-450;那25003+450=7950;做到8100还是比较合适..。
地下车库尺寸标准地下车库是现代建筑中常见的设施,它为车辆提供了安全、便捷的停放空间。
在设计和建设地下车库时,尺寸标准是非常重要的,它直接影响着车库的使用效果和安全性。
因此,本文将围绕地下车库尺寸标准展开讨论,希望能为相关人士提供一些参考和指导。
首先,地下车库的长度应该能够容纳常见的轿车和SUV车型。
根据国家标准,一般轿车的长度在4.5米左右,而SUV车型可能会略长一些,因此地下车库的长度应该在5米以上,以确保车辆能够顺利停放。
另外,还需要考虑车辆之间的间距,一般建议留出0.5米的间隔,以方便车辆进出和驾驶员上下车。
其次,地下车库的宽度也是至关重要的。
一般来说,单个车位的宽度应该在2.5米以上,这样才能确保车辆能够安全停放并且方便驾驶员开门上下车。
此外,还需要考虑车道的宽度,以确保车辆在车库内能够顺利行驶,一般建议车道宽度在5米以上,这样即使有大型车辆进出,也不会造成拥堵和安全隐患。
另外,地下车库的高度也是需要考虑的因素。
一般来说,地下车库的标准高度应该在2.2米以上,这样才能确保大多数车辆能够顺利进入和停放。
同时,还需要考虑地下车库的通风和照明设施,以确保车库内空气清新,光线明亮,提升停车体验和安全性。
除了以上提到的长度、宽度和高度,地下车库的设计还需要考虑到转弯半径、坡道坡度、出入口位置等因素。
合理的转弯半径和坡道坡度能够确保车辆在进出车库时不会受到损坏,而合理的出入口位置能够方便驾驶员进出车库,减少交通拥堵。
总的来说,地下车库尺寸标准是一个综合考量的问题,需要考虑到车辆的尺寸、驾驶员的操作习惯以及安全性等多个因素。
只有在充分考虑这些因素的基础上,设计和建设的地下车库才能够达到良好的使用效果和安全性。
希望本文能够为相关人士提供一些参考和帮助,谢谢阅读!。
地下停车位标准尺寸地下停车位是城市停车资源的重要组成部分,合理规划和设计地下停车位的尺寸对于提高停车位利用率、改善停车环境质量具有重要意义。
地下停车位的尺寸标准既要满足车辆停放的基本需求,又要考虑到交通安全和便捷性。
下面将从地下停车位的长度、宽度、高度等方面进行详细介绍。
首先,地下停车位的长度一般应该在5.0米到5.5米之间,这个长度可以满足大部分小型车和中型车的停放需求。
同时,为了适应一些大型车辆的停放,部分停车位的长度也可以适当延长到6.0米左右。
在设计地下停车位长度时,需要考虑到车辆进出的便捷性,合理的长度既要保证车辆的停放,又要保证车辆的进出顺畅。
其次,地下停车位的宽度一般应该在2.5米到2.7米之间,这个宽度可以满足大部分车辆的停放需求。
对于一些特殊车型,如SUV、MPV等较宽的车型,需要适当增加停车位的宽度,以确保车辆的停放和车门的正常打开。
在设计地下停车位宽度时,还需要考虑到停车位之间的间距,以便车辆进出和停车位的利用率。
此外,地下停车位的高度一般应该在2.2米到2.5米之间,这个高度可以满足大部分车辆的停放需求。
在设计地下停车位高度时,需要考虑到停车场的通风和照明,以及车辆的进出顺畅。
对于一些特殊车型,如越野车、商务车等较高的车型,需要适当增加停车位的高度,以确保车辆的停放和车顶的不受损坏。
综上所述,地下停车位的标准尺寸应该在长度、宽度、高度方面合理设计,以满足不同车型的停放需求,保证车辆的安全和便捷。
同时,在实际设计和施工中,还需要考虑到地下停车位的排水、防火、照明等方面的要求,以确保停车场的安全和舒适性。
希望本文对地下停车位标准尺寸的设计和规划有所帮助,为城市停车资源的合理利用提供参考。
地下车库尺寸设计 Final revision by standardization team on December 10, 2020.
汽车库设计
按规范停放小型汽车的车库若全部按最小考虑。
1.库内车道:车库内的通车道净距6000,柱子按600考虑。
库内通车道轴线间柱距6600。
通车道净距要求6000,这条主要是汽车库消防规范6.0.12条的条文说明上要求的。
按汽车库规范则通车道净距5500即可。
6.0.12汽车库的车道应满足一次出车的要求。
以前设计我都按轴线间柱距6000,柱子500,这样通车道净距就是5500。
这样更经济。
有个工程最后改成净距6000。
从此以后就都按净距6000设计。
最近做了一个工程跟厦门院配合也请教他们这个问题。
他们也是一直按5500考虑,
那么大的设计院也从来没有人提过或者被审查提过此问题。
跟他们讨论后,一致认为今后尽量按净距6000设计。
2.车位:小型汽车1800X4800,加汽车与旁边的距离,车位最小2400X5300。
车位有靠墙的那边另加300,即一边靠墙车位2700X5300。
两边靠墙的加600,即
3000X5300。
这条往往被设计人员所忽略。
应该引起足够的重视,否则车位统计会出错。
一边靠墙车位:
两边靠墙车位:
c:\iknow\docshare\data\cur_work\_blank
有时候确实没办法就停放微型车。
微型车位2200X4000.
3.柱距:3X2400=7200再加柱子600,则柱距7800最经济。
另一个方向的柱距只要满足车位5300即可。
其实柱距的确定有好几个方向。
文字不好表达清楚,下面发几张图纸供参考。
发一最近做的工程做参考。
(关于门:平时用途为汽车库,战时用途为人防地下室,其人员疏散楼梯设人防门(双道密闭门),自然会形成前室。
对消防而言,此时应设置常闭的防火门(如果是常开的防火门,当发生火灾时,应具有自行关闭和信号反馈的功能)。
)
有些地区对车位的要求比规范高,比如2500X5500比较常见。
柱距8400的也有。
也发一个参考图。
[/B]对于个别地方是否可以摆放车位,可以画出汽车运动轨迹。
也发一个上来。
图上画的设计车辆各个尺寸是参考《城市道路设计规范CJJ 37-90》第2.3.1条。
长X 宽为,
《汽车库建筑设计规范JGJ 100-98》的汽车是,因此我把前悬与后悬尺寸各减去100画的。
二个人观点:
7.8米是比较经济的,做过几个地下车库,都是的柱网,能摆下三辆车
第三个人观点:
目前最大的问题就是开发商为了节约成本,往往尽量减小地下室的开挖!
我最大的困难就是地下室的车位数要满足规划局的控制指标,所以我非常同意按照最小值2400*5300的布置,我认为同一柱间布置的车位数越多,越有利于大小车辆之间的协调,(类同城市道路宽度设计的原则)
第四种观点:从原理上来讲,停车看的是净距,柱网大小还要考虑柱子的大小才能确定到底能停几辆车。
规范规定2400一辆车、7200净距就可以停三辆车了,
但一般交通部门[/U]会要求做到2500左右,但如果柱子需要1000,那即使8400都不够。
如果只有一层地下室,上面没有建筑,只有覆土的话,柱子只需要350-450,那
2500*3+450=7950,做到8100还是比较合适。
