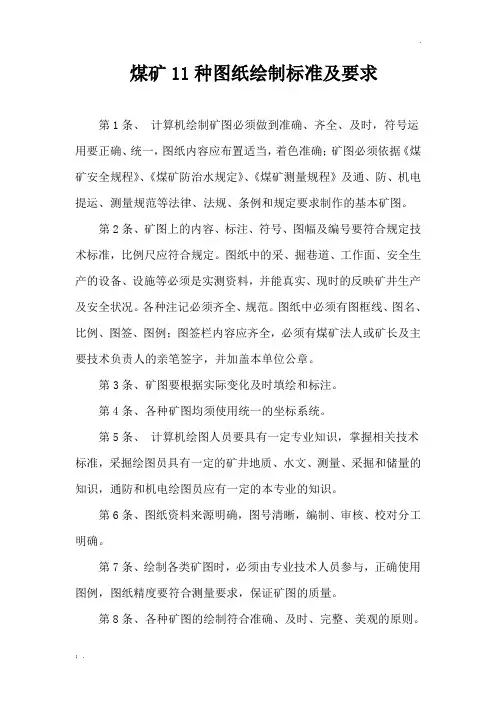

；. 煤矿11种图纸绘制标准及要求
第1条、 计算机绘制矿图必须做到准确、齐全、及时，符号运用要正确、统一，图纸内容应布置适当，着色准确；矿图必须依据《煤矿安全规程》、《煤矿防治水规定》、《煤矿测量规程》及通、防、机电提运、测量规范等法律、法规、条例和规定要求制作的基本矿图。
第2条、矿图上的内容、标注、符号、图幅及编号要符合规定技术标准，比例尺应符合规定。图纸中的采、掘巷道、工作面、安全生产的设备、设施等必须是实测资料，并能真实、现时的反映矿井生产及安全状况。各种注记必须齐全、规范。图纸中必须有图框线、图名、比例、图签、图例；图签栏内容应齐全，必须有煤矿法人或矿长及主要技术负责人的亲笔签字，并加盖本单位公章。
第3条、矿图要根据实际变化及时填绘和标注。
第4条、各种矿图均须使用统一的坐标系统。
第5条、 计算机绘图人员要具有一定专业知识，掌握相关技术标准，采掘绘图员具有一定的矿井地质、水文、测量、采掘和储量的知识，通防和机电绘图员应有一定的本专业的知识。
第6条、图纸资料来源明确，图号清晰，编制、审核、校对分工明确。
第7条、绘制各类矿图时，必须由专业技术人员参与，正确使用图例，图纸精度要符合测量要求，保证矿图的质量。
第8条、各种矿图的绘制符合准确、及时、完整、美观的原则。.
；. 达到线条均匀、圆滑，接头间无疙瘩，点线、虚线间隔大小一致，平行线间距相等，各种文字、数字注记规范，字隔、字向符合要求，颜色标准、着色均匀、内容齐全、完整、几何关系正确。
第9条、图纸要按规定定期填绘：采掘工程平面图由生产科每月3日前根据测量结果、地质情况绘制；矿井充水性图、月度预报图、月度计划图根据采掘工程平面图每月补充、修改、填绘一次；矿井涌水量与各种相关因素动态曲线图每月绘制一次；井上下对照图每季填绘一次；其他图纸每半年根据生产情况修正完善一次；应急图纸要随时填绘。
.
；.
采掘工程平面图绘制要求
采矿设计制图标准
二O一O年八月目 次
1 总则„„„„„„„„„„„„„„„„„„„„„„„„„1 2 基本规定„„„„„„„„„„„„„„„„„„„„„„„1 2.1 一般规定„„„„„„„„„„„„„„„„„„„„„1 2.2 图纸规格„„„„„„„„„„„„„„„„„„„„„1 2.3 图纸标题栏„„„„„„„„„„„„„„„„„„„„4 2.4 比例„„„„„„„„„„„„„„„„„„„„„„„5 2.5 文字与数字„„„„„„„„„„„„„„„„„„„„6 2.6 图线„„„„„„„„„„„„„„„„„„„„„„„6 2.7 字母与符号„„„„„„„„„„„„„„„„„„„„8 3 图形及画法„„„„„„„„„„„„„„„„„„„„„„10 3.1 投影及视图 „„„„„„„„„„„„„„„„„„„10 3.2 尺寸标注 „„„„„„„„„„„„„„„„„„„„13 3.3 标高 „„„„„„„„„„„„„„„„„„„„„„18 3.4 方向与坐标 „„„„„„„„„„„„„„„„„„„19 4 图例„„„„„„„„„„„„„„„„„„„„„„„„„25 5 附录„„„„„„„„„„„„„„„„„„„„„„„„„40 附录一 本标准用词说明„„„„„„„„„„„„„„„„40 1
图2.1.31 总 则 1.0.1 为统一金属、非金属矿山采矿设计制图标准，实现制图标准化，提高制图效率，保证图面质量，不用或少用文字说明便能表达设计意图，使设计、施工和生产之间有简捷共同语言，特制定本标准。 1.0.2 本标准适用于采矿专业和井建专业各设计阶段的设计图和通用图（包括CAD绘图），制图中涉及其它专业时，应按有关专业制图标准执行。 1.0.3 本标准遵照国际标准，图纸中使用的简化汉字、计量单位名称及符号，应符合国家现行有关标准、规范和规程的规定。 1.0.4 在复制地质图时，仍采用原地质图例进行复制，需要在复制图中增加内容时，应按规定的图例绘制。 2、基本规定
1 表7.1.3 冲积层掘进规格偏差
项次 项 目 合格
（mm）
1 立井 井筒
掘进半径 普通法凿井 0～+250
冻结法凿井 冻土扩至井帮前 0～+400
冻土扩至井帮后 0～+200
2 斜井
平硐 宽度（中线至任一帮距离） 0～+300
高度（腰线至顶、底板距离）
0～+400
（Ⅱ）一般项目
表7.1.4 明槽外形尺寸的允许偏差和检验方法
项次 项目 允许偏差
（mm） 检验方法
1 标高 +50 用水准仪测量
2 长度
0～+300 拉十字中心线，分别尺量下底由中心线到四边中点的距离 3 宽度
4 边坡坡度 不大于设计 按附录A表A.1规定选检查点，用坡度尺尺量检查点左、右两边坡坡度
7.2 基岩掘进工程
（Ⅰ）主控项目
表7.2.4 基岩掘进规格偏差
项次 项 目 合格(mm)
1 立 井 井筒掘进半径 -30～+150
2 斜井
平硐
硐室
巷道 宽度 中线至任一帮距离 -30～+200
无中线测全宽 -30～+250
高度 腰线至顶、底板距离 -30～+200
无腰线测全高 -30～+250
（Ⅱ）一般项目
表7.2.7 壁座（支撑圈）、水沟（沟槽）、设备基础掘进规格的允许偏差和检验方法
项次 项 目 允许偏差
（mm） 检验方法
1 壁座（支撑圈） 高度 0～+100 2 宽度 -50～+200 挂中心线或腰线尺量。掘进后现场实测，作好记录；中间、竣工验收时，抽查隐蔽工程记录
2 设备基础 长度 -25～+150
宽度 -25～+150
深度 0～+150
3 水沟（沟槽） 中心位置 -50～+100 挂中线尺量巷道中线到水沟内沿距离，宽度、深度尺量检查。按附录A表A.1的规定选检查点，抽查施工检查记录 宽度 -30～+150
深度 -30～+150
7.3 裸体井巷掘进工程
（Ⅰ）主控项目
表7.3.3 裸体井巷工程的掘进规格偏差
（冶金行业）XXXX金属非金属矿山采矿制图标准
金属非金属矿山采矿制图标准
(GB/T50564-2010)
目次
1总则…………………………………………………………………1
2基本规定……………………………………………………………1
2.1壹般规定………………………………………………………1
2.2图纸规格………………………………………………………1
2.3图纸标题栏……………………………………………………4
2.4比例……………………………………………………………5
2.5文字和数字……………………………………………………6
2.6图线……………………………………………………………6
2.7字母和符号……………………………………………………8
3图形及画法…………………………………………………………10
3.1投影及视图…………………………………………………10
3.2尺寸标注……………………………………………………13
3.3标高…………………………………………………………18
3.4方向和坐标…………………………………………………19
4图例…………………………………………………………………25
5附录…………………………………………………………………40
附录壹本标准用词说明…………………………………………40 1总则
1.0.1为统壹金属、非金属矿山采矿设计制图标准，实现制图标准化，提高制图效率，保证图面质量，不用或少用文字说明便能表达设计意图，使设计、施工和生产之间有简捷共同语言，特制定本标准。
1.0.2本标准适用于采矿专业和井建专业各设计阶段的设计图和通用图（包括CAD绘图），制图中涉及其它专业时，应按有关专业制图标准执行。
1.0.3本标准遵照国际标准，图纸中使用的简化汉字、计量单位名称及符号，应符合国家现行有关标准、规范和规程的规定。
1.0.4在复制地质图时，仍采用原地质图例进行复制，需要在复制图中增加内容时，应按规定的图例绘制。
