聚氨酯的工艺流程

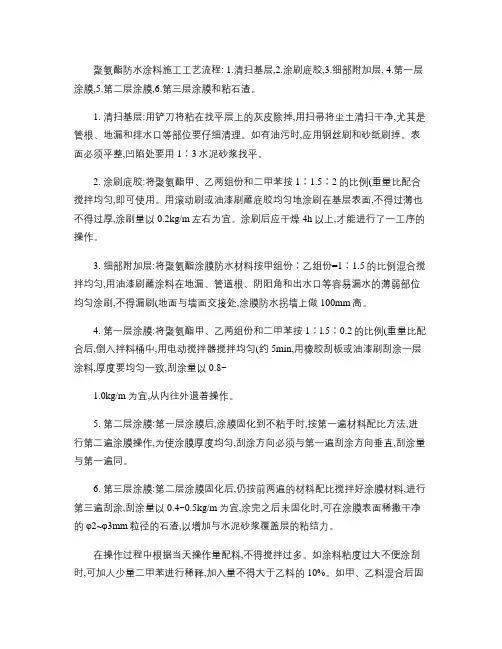

聚氨酯防水涂料施工工艺流程: 1.清扫基层,2.涂刷底胶,3.细部附加层, 4.第一层涂膜,5.第二层涂膜,6.第三层涂膜和粘石渣。

1. 清扫基层:用铲刀将粘在找平层上的灰皮除掉,用扫帚将尘土清扫干净,尤其是管根、地漏和排水口等部位要仔细清理。如有油污时,应用钢丝刷和砂纸刷掉。表面必须平整,凹陷处要用1∶3水泥砂浆找平。

2. 涂刷底胶:将聚氨酯甲、乙两组份和二甲苯按1∶1.5∶2的比例(重量比配合搅拌均匀,即可使用。用滚动刷或油漆刷蘸底胶均匀地涂刷在基层表面,不得过薄也不得过厚,涂刷量以0.2kg/m左右为宜。涂刷后应干燥4h以上,才能进行了一工序的操作。

3. 细部附加层:将聚氨酯涂膜防水材料按甲组份∶乙组份=1∶1.5的比例混合搅拌均匀,用油漆刷蘸涂料在地漏、管道根、阴阳角和出水口等容易漏水的薄弱部位均匀涂刷,不得漏刷(地面与墙面交接处,涂膜防水拐墙上做100mm高。

4. 第一层涂膜:将聚氨酯甲、乙两组份和二甲苯按1∶l.5∶0.2的比例(重量比配合后,倒入拌料桶中,用电动搅拌器搅拌均匀(约5min,用橡胶刮板或油漆刷刮涂一层涂料,厚度要均匀一致,刮涂量以0.8~

1.0kg/m为宜,从内往外退着操作。

5. 第二层涂膜:第一层涂膜后,涂膜固化到不粘手时,按第一遍材料配比方法,进行第二遍涂膜操作,为使涂膜厚度均匀,刮涂方向必须与第一遍刮涂方向垂直,刮涂量与第一遍同。

6. 第三层涂膜:第二层涂膜固化后,仍按前两遍的材料配比搅拌好涂膜材料,进行第三遍刮涂,刮涂量以0.4~0.5kg/m为宜,涂完之后未固化时,可在涂膜表面稀撒干净的φ2~φ3mm粒径的石渣,以增加与水泥砂浆覆盖层的粘结力。

在操作过程中根据当天操作量配料,不得搅拌过多。如涂料粘度过大不便涂刮时,可加人少量二甲苯进行稀释,加入量不得大于乙料的10%。如甲、乙料混合后固化过快,影响施工时,可加入少许磷酸或苯磺酚氯化缓凝剂,加入量不得大于甲料的0.5%;如涂膜固化太慢,可加入少许二月桂酸二丁基锡作促凝剂;但加入量不得大于甲料的0.3%。

一、聚氨酯硬泡喷涂施工工艺流程

基层墙体清理——吊大墙垂直线—-垂直偏差大于1。0cm时用1：3水泥砂浆找平——拉水平线（墙面宽度≥2m时、水平线间距1~1。5m）——涂刷聚氨酯防潮底漆—-由下向上支阳角、阴角模或窗口模，浇注阳角、阴角或窗口——窗、门、脚手架等非涂物遮挡、保护—-墙面喷涂PU保温材料0。8～1.5cm厚——按45cm间距、梅花状分布插定厚度标杆——喷涂PU保温材料至刚好覆盖厚度标杆-—20min后开始清理、修整遮挡、保护部位以及超过规定厚度1cm突出部分-—1h后DR聚氨酯界面砂浆——吊垂直、套方、弹控制线-—抹DR胶粉聚苯颗粒保温浆料-—划分格线、开色带分格槽、门、窗口滴水槽-—抹抗裂砂浆、铺压网格布—-首层墙阳角安装钢护角、抹第二遍抗裂砂浆、压入第二层玻纤网格布-—涂刷高分子乳液弹性底层涂料——刮柔性耐水腻子——外墙涂料施工

二、聚氨酯硬泡喷涂施工要点

1、基层处理

喷涂施工前，应首先吊大墙垂直线，若墙体垂直偏差大于1.0cm，则应用1:3水泥砂浆进行找平。干燥7天后，涂刷DR聚氨酯防潮底漆，厚度约为15um左右。墙体垂直偏差小于1。0cm时,剔除墙面上残留的灰渣等凸出物后，直接涂刷DR聚氨酯防潮底漆。

2、 做PU喷涂标线

阳角、阴角处吊垂直厚度控制线,对于墙面宽度≥2m处，拉水平厚度控制线，水平线间距为1～1.5m （高压喷涂机）

3、预制阳角、阴角或窗口

由下向上支阳角、阴角模或窗口模,用聚氨酯保温材料浇注阳角、阴角或窗口。

4、非涂物遮挡、保护

喷涂聚氨酯保温料前，用塑料薄膜、废报纸、塑料板或木板、三合板等将窗、门、脚手架等非涂物遮挡、保护起来。

5、墙面聚氨酯保温层施工

开启PU喷涂机将保温涂料均匀地喷涂于墙面之上,当厚度达到0.5~1.0cm厚时，按45cm间距、梅花状分布插定厚度标杆，然后继续喷涂聚氨酯保温料。每次喷涂厚度宜控制在1cm之内。喷涂时要尽量避免流挂现象发生。

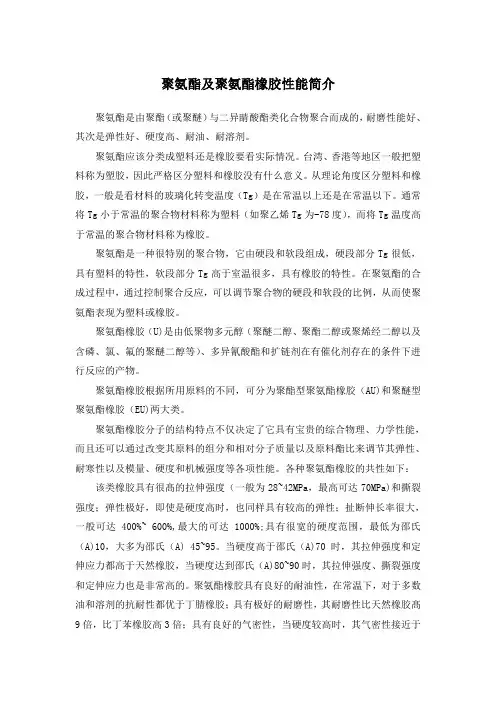

聚氨酯及聚氨酯橡胶性能简介

聚氨酯是由聚酯（或聚醚）与二异睛酸酯类化合物聚合而成的，耐磨性能好、其次是弹性好、硬度高、耐油、耐溶剂。

聚氨酯应该分类成塑料还是橡胶要看实际情况。台湾、香港等地区一般把塑料称为塑胶，因此严格区分塑料和橡胶没有什么意义。从理论角度区分塑料和橡胶，一般是看材料的玻璃化转变温度（Tg）是在常温以上还是在常温以下。通常将Tg小于常温的聚合物材料称为塑料（如聚乙烯Tg为-78度），而将Tg温度高于常温的聚合物材料称为橡胶。

聚氨酯是一种很特别的聚合物，它由硬段和软段组成，硬段部分Tg很低，具有塑料的特性，软段部分Tg高于室温很多，具有橡胶的特性。在聚氨酯的合成过程中，通过控制聚合反应，可以调节聚合物的硬段和软段的比例，从而使聚氨酯表现为塑料或橡胶。

聚氨酯橡胶（U)是由低聚物多元醇（聚醚二醇、聚酯二醇或聚烯经二醇以及含磷、氯、氟的聚醚二醇等）、多异氰酸酯和扩链剂在有催化剂存在的条件下进行反应的产物。

聚氨酯橡胶根据所用原料的不同，可分为聚酯型聚氨酯橡胶（AU)和聚醚型聚氨酯橡胶（EU)两大类。

聚氨酯橡胶分子的结构特点不仅决定了它具有宝贵的综合物理、力学性能，而且还可以通过改变其原料的组分和相对分子质量以及原料酯比来调节其弹性、耐寒性以及模量、硬度和机械强度等各项性能。各种聚氨酯橡胶的共性如下：

该类橡胶具有很髙的拉伸强度（一般为28~42MPa，最高可达70MPa)和撕裂强度；弹性极好，即使是硬度高时，也同样具有较高的弹性；扯断伸长率很大，一般可达400%~ 600%,最大的可达1000%;具有很宽的硬度范围，最低为邵氏（A)10，大多为邵氏（A) 45~95。当硬度高于邵氏（A)70时，其拉伸强度和定伸应力都高于天然橡胶，当硬度达到邵氏（A)80~90时，其拉伸强度、撕裂强度和定伸应力也是非常高的。聚氨酯橡胶具有良好的耐油性，在常温下，对于多数油和溶剂的抗耐性都优于丁腈橡胶；具有极好的耐磨性，其耐磨性比天然橡胶髙9倍，比丁苯橡胶高3倍；具有良好的气密性，当硬度较高时，其气密性接近于

聚氨酯注塑工艺

1. 概述

聚氨酯注塑工艺是一种常用的塑料加工工艺，通过高压注入热熔聚氨酯材料到模具中，使其快速固化成型。该工艺广泛应用于制造各类聚氨酯制品，如汽车零部件、家电外壳、玩具等。

2. 工艺步骤

聚氨酯注塑工艺主要包括以下几个步骤：

2.1 模具准备

选择合适的模具，按照产品设计要求进行模具加工和调试。模具质量直接影响产品的成型质量和外观。

2.2 材料准备

聚氨酯注塑所用的材料一般为聚氨酯颗粒，根据产品要求选择相应的材料。在注塑过程中，需要加入催化剂、稳定剂和增塑剂等辅助物质。

2.3 温度控制

注塑过程中需要控制温度，在模具中通过加热使聚氨酯材料熔化，并保持一定的熔融状态。温度的控制对产品的成型质量和性能具有重要影响。

2.4 注塑

将熔化的聚氨酯材料注入模具腔体中，注射速度、时间和压力要根据产品的要求进行合理调节。注塑过程中需注意防止气泡、短冲和烧结等缺陷的产生。

2.5 固化

成功注塑后，需要等待一段时间使聚氨酯材料充分固化。固化时间一般根据材料的性质和产品的尺寸而定。

2.6 脱模

固化完成后，将模具打开，取出成型的聚氨酯制品。脱模过程需要小心操作，以避免对产品造成损坏。

3. 工艺优势

聚氨酯注塑工艺具有以下优势：

- 可以制造复杂形状的产品，适用性广泛。

- 产品的尺寸精度高，表面质量好。

- 可以实现低成本大批量生产。

- 材料的物理性能优良，具有较高的强度和耐磨性。

4. 工艺注意事项

在进行聚氨酯注塑工艺时，需要注意以下事项：

- 选择合适的材料，根据产品需求确定材料的配方。 - 控制注塑工艺参数，确保产品的成型质量。

- 定期检查和维护模具，保证其精度和可靠性。

- 加强团队合作，提高生产效率和质量。

5. 结论

聚氨酯注塑工艺是一种理想的制造方法，能够满足不同行业对塑料制品的需求。通过合理控制工艺参数和材料选择，可以获得高质量的聚氨酯制品，并提高生产效益。
