聚氨酯生产工艺流程

聚氨酯防水涂料施工工艺流程: 1.清扫基层,2.涂刷底胶,3.细部附加层, 4.第一层涂膜,5.第二层涂膜,6.第三层涂膜和粘石渣。

1. 清扫基层:用铲刀将粘在找平层上的灰皮除掉,用扫帚将尘土清扫干净,尤其是管根、地漏和排水口等部位要仔细清理。如有油污时,应用钢丝刷和砂纸刷掉。表面必须平整,凹陷处要用1∶3水泥砂浆找平。

2. 涂刷底胶:将聚氨酯甲、乙两组份和二甲苯按1∶1.5∶2的比例(重量比配合搅拌均匀,即可使用。用滚动刷或油漆刷蘸底胶均匀地涂刷在基层表面,不得过薄也不得过厚,涂刷量以0.2kg/m左右为宜。涂刷后应干燥4h以上,才能进行了一工序的操作。

3. 细部附加层:将聚氨酯涂膜防水材料按甲组份∶乙组份=1∶1.5的比例混合搅拌均匀,用油漆刷蘸涂料在地漏、管道根、阴阳角和出水口等容易漏水的薄弱部位均匀涂刷,不得漏刷(地面与墙面交接处,涂膜防水拐墙上做100mm高。

4. 第一层涂膜:将聚氨酯甲、乙两组份和二甲苯按1∶l.5∶0.2的比例(重量比配合后,倒入拌料桶中,用电动搅拌器搅拌均匀(约5min,用橡胶刮板或油漆刷刮涂一层涂料,厚度要均匀一致,刮涂量以0.8~

1.0kg/m为宜,从内往外退着操作。

5. 第二层涂膜:第一层涂膜后,涂膜固化到不粘手时,按第一遍材料配比方法,进行第二遍涂膜操作,为使涂膜厚度均匀,刮涂方向必须与第一遍刮涂方向垂直,刮涂量与第一遍同。

6. 第三层涂膜:第二层涂膜固化后,仍按前两遍的材料配比搅拌好涂膜材料,进行第三遍刮涂,刮涂量以0.4~0.5kg/m为宜,涂完之后未固化时,可在涂膜表面稀撒干净的φ2~φ3mm粒径的石渣,以增加与水泥砂浆覆盖层的粘结力。

在操作过程中根据当天操作量配料,不得搅拌过多。如涂料粘度过大不便涂刮时,可加人少量二甲苯进行稀释,加入量不得大于乙料的10%。如甲、乙料混合后固化过快,影响施工时,可加入少许磷酸或苯磺酚氯化缓凝剂,加入量不得大于甲料的0.5%;如涂膜固化太慢,可加入少许二月桂酸二丁基锡作促凝剂;但加入量不得大于甲料的0.3%。

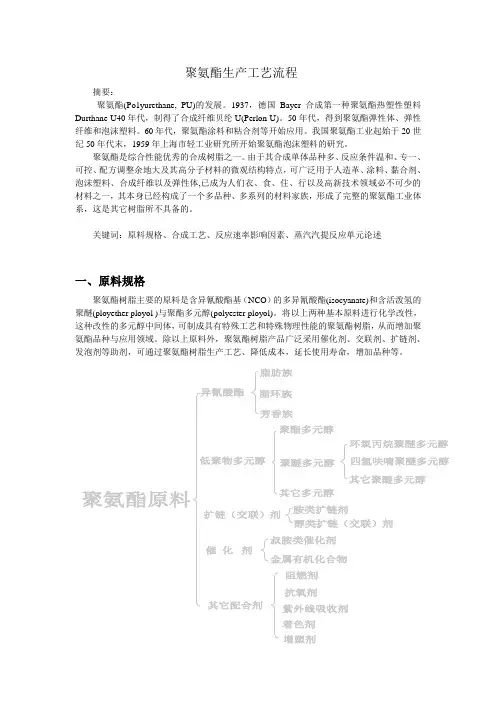

聚氨酯生产工艺流程

摘要：

聚氨酯(Po1yurethane, PU)的发展。1937，德国Bayer合成第一种聚氨酯热塑性塑料Durthane U40年代，制得了合成纤维贝纶U(Perlon U)。50年代，得到聚氨酯弹性体、弹性纤维和泡沫塑料。60年代，聚氨酯涂料和粘合剂等开始应用。我国聚氨酯工业起始于20世纪50年代末，1959年上海市轻工业研究所开始聚氨酯泡沫塑料的研究。

聚氨酯是综合性能优秀的合成树脂之一。由于其合成单体品种多、反应条件温和、专一、可控、配方调整余地大及其高分子材料的微观结构特点，可广泛用于人造革、涂料、黏合剂、泡沫塑料、合成纤维以及弹性体,已成为人们衣、食、住、行以及高新技术领域必不可少的材料之一，其本身已经构成了一个多品种、多系列的材料家族，形成了完整的聚氨酯工业体系，这是其它树脂所不具备的。

关键词：原料规格、合成工艺、反应速率影响因素、蒸汽汽提反应单元论述

一、原料规格

聚氨酯树脂主要的原料是含异氰酸酯基（NCO）的多异氰酸酯(isocyanate)和含活泼氢的聚醚(ployether ployol )与聚酯多元醇(polyester ployol)。将以上两种基本原料进行化学改性，这种改性的多元醇中间体，可制成具有特殊工艺和特殊物理性能的聚氨酯树脂，从而增加聚氨酯品种与应用领域。除以上原料外，聚氨酯树脂产品广泛采用催化剂、交联剂、扩链剂、发泡剂等助剂，可通过聚氨酯树脂生产工艺、降低成本，延长使用寿命，增加品种等。

异氰酸酯脂肪族芳香族脂环族低聚物多元醇聚酯多元醇聚醚多元醇环氧丙烷聚醚多元醇四氢呋喃聚醚多元醇其它聚醚多元醇其它多元醇扩链（交联）剂胺类扩链剂醇类扩链（交联）剂催 化 剂叔胺类催化剂金属有机化合物其它配合剂阻燃剂抗氧剂紫外线吸收剂着色剂增塑剂聚氨酯原料

一、 结构特点

在分子结构中含有异氰酸酯基团(－N＝C＝O）的化合物，均称为异氰酸酯（isocyanate）,其结构通式如下：

广州市众宏吸塑技术有限公司 管理编号 ZH-QW-JS001

文件版本 A1

生效日期 2014.5.1

（技术部管理体系文件） 页 码 第1页 共6页

生产工艺流程

管理编号 ZH-QW-JS001 版 本 号 A1

配发部门 成型部、冲床包装部

业务部、品质部、PMC 执行主体 技术部

配发日期 2014.4.26 生效日期 2014.5.1

编制/日期 审核/日期 核准/日期

广州市众宏吸塑技术有限公司 管理编号 ZH-QW-JS001

生产工艺流程 文件版本 A1

生效日期 2014.5.1

页 码 第2页 共6页

一、适用范围

适用于接到客户订单到出货后的一系列生产工艺活动。

二、职责

业务部：跟进客户信息、下达内部订单和出货安排。

PMC/计划：接收内部订单，下达生产计划，组织协调生产。

PMC/仓库：按《生产计划》在生产前备料、备模。

技术部：参与订单评审、制作SOP/SIP、现场作业指导、处理重大生产和品质异常。

品质部：按检验标准和规程进行检验，保证产品质量。

三、操作程序及说明

1、下订单

1.1 客户将订单以书面资料（含传真、邮件）形式下达到业务部跟单员处，订单上需注明以下内容：产品型号、规格、材料、材质（含材料等级）、价格、品质要求、订单量、交期、包装要求、标签、样品等。

1.2 业务跟单员将客户订单按整理后以内部订单形式下达到PMC计划员处。

注：如属新产品开发则按《新产品开发管理流程》执行，产品打样则按《打样管理流程》执行。

2、订单评审

2.1 PMC按《内部订单》内容和项目对材料（原材料、包装材）库存状态、交期、工艺、生产状态（产能、模具、刀具等）其进行评审。

2.2 如属库存材料是否满足订单要求，由计划员按订单量所用材料总重，向采购部下达材料采购计划，明确材料交期。

2.3 交期，按以下项目和方式评审和处理订单交期：

A、准时交货：产能和材料库存状态满足订单要求；

(完整)聚氨酯弹性体生产工艺配方技术

聚氨酯弹性体工艺流程

一、 聚氨酯弹性体的概述

二、 聚氨酯弹性体的主要原料

三、 聚氨酯弹性体主要生产设备

四、 模具的加工

五、 聚氨酯弹性体生产工艺流程

六、 生产过程中注意事项

一、 聚氨酯弹性体的概述

所谓弹性体是指玻璃化温度低于室温，扯断伸长率＞50％，外力撤出后复原性比较好的高分子材料，而玻璃化温度高于室温的高分子材料称为塑料。在弹性体中，其扯断伸长率较大〈＞200％）、100%定伸应力较小

聚氨酯弹性体，又称聚氨酯橡胶是弹性体中比较特殊的一大类，其原材料品种繁多，配方各种各样,可调范围很大。聚氨酯弹性体硬度范围很宽，低至绍尔A10以下的低模量橡胶,高至绍尔D85的高抗冲击橡胶弹性材料。所以聚氨酯弹性体的性能范围很宽，是介于从橡胶到塑料的一类高分子材料.

二、聚氨酯弹性体主要原材料

聚氨酯弹性体用的原料主要是三大类,即低聚物多元醇、多异氰酸酯和扩链剂

反应过程：多元醇与二异氰酸酯反应，制成低分子量的预聚体;经扩链反应，生成高分子量(完整)聚氨酯弹性体生产工艺配方技术

聚合物;然后添加适当的交联剂,生成聚氨酯弹性体.其工艺流程如下：

2。1 低聚物多元醇

聚氨酯用的低聚物多元醇平均官能度较低，通常为2或2~3。相对分子质量为400~6000，但常用的为1000～2000.主要品类有聚酯多元醇、聚醚多元醇、聚ε—己内酯二醇、聚丁二烯多元醇、聚碳酸酯多元醇和聚合物多元醇等。它们在合成聚氨酯树脂中起着非常重要的作用。一般可通过改变多元醇化合物的种类、分子量、官能度与分子结构等调节聚氨酯的物理化学性能。

2.1。1聚酯多元醇

聚酯多元醇简称聚酯,是聚氨酯弹性体最重要的原料之一.它是由二元羧酸和多元醇缩聚而成，最常用的二元羧酸是己二酸,最常用的多元醇有乙二醇、丙二醇、丁二醇、二乙二醇。此外，一些特殊聚酯还用戊二醇、乙二醇、三羟甲基丙烷、甘油等多元醇。因为可用的多元醇品种多，所以聚酯的分子结构多种多样，品种牌号也较多。为了得到端羟基聚酯，必须用过量的多元醇与二元羧酸反应。 一般采用间歇法生产聚酯.其反应过程分为酯化反应和酯交换反应两个阶段。生产装置大同小异，一般工艺流程，主要设备包括缩合釜、分馏冷凝器、冷凝器、计量罐、真空系统、加热冷却系统和控制系统。整个系统的气密性要求十分严格。缩合釜搅拌轴可采用端面机械密封.加料顺序先加多元醇和配合剂，后加已二酸，然后充氮。酯化反应从加热升温开始到220～250℃后约1h基本完成。此阶段主要是常压脱水过程，生成低分子聚酯和缩合水。当升温到135℃左右时酯化反应最激烈，生成大量缩合水。因为缩合水的蒸发多元醇
