脚手架的安全防护措施

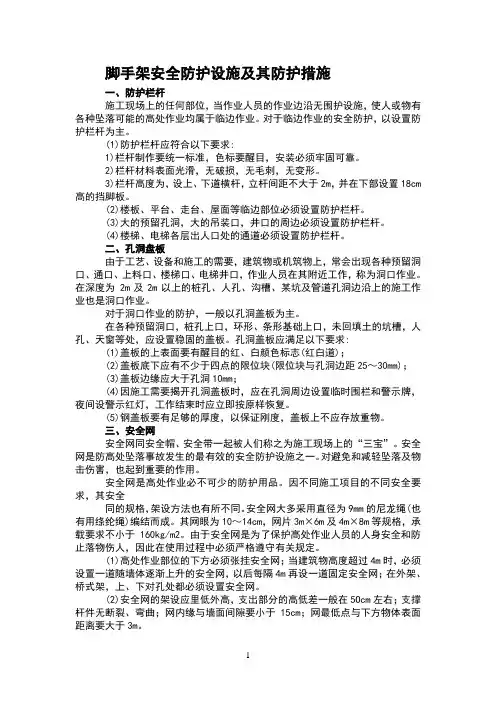

脚手架安全防护设施及其防护措施

一、防护栏杆

施工现场上的任何部位，当作业人员的作业边沿无围护设施，使人或物有各种坠落可能的高处作业均属于临边作业。对于临边作业的安全防护，以设置防护栏杆为主。

(1)防护栏杆应符合以下要求:

1)栏杆制作要统一标准，色标要醒目，安装必须牢固可靠。

2)栏杆材料表面光滑，无破损，无毛刺，无变形。

3)栏杆高度为，设上、下道横杆，立杆间距不大于2m，并在下部设置18cm高的挡脚板。

(2)楼板、平台、走台、屋面等临边部位必须设置防护栏杆。

(3)大的预留孔洞，大的吊装口，井口的周边必须设置防护栏杆。

(4)楼梯、电梯各层出人口处的通道必须设置防护栏杆。

二、孔洞盘板

由于工艺、设备和施工的需要，建筑物或机筑物上，常会出现各种预留洞口、通口、上料口、楼梯口、电梯井口，作业人员在其附近工作，称为洞口作业。在深度为 2m及2m以上的桩孔、人孔、沟槽、某坑及管道孔洞边沿上的施工作业也是洞口作业。

对于洞口作业的防护，一般以孔洞盖板为主。

在各种预留洞口，桩孔上口，环形、条形基础上口，未回填土的坑槽，人孔、天窗等处，应设置稳固的盖板。孔洞盖板应满足以下要求:

(1)盖板的上表面要有醒目的红、白颜色标志(红白道)；

(2)盖板底下应有不少于四点的限位块(限位块与孔洞边距25～30mm)；

(3)盖板边缘应大于孔洞10mm；

(4)因施工需要揭开孔洞盖板时，应在孔洞周边设置临时围栏和警示牌，夜间设警示红灯，工作结束时应立即按原样恢复。

(5)钢盖板要有足够的厚度，以保证刚度，盖板上不应存放重物。

三、安全网

安全网同安全帽、安全带一起被人们称之为施工现场上的“三宝”。安全网是防高处坠落事故发生的最有效的安全防护设施之一。对避免和减轻坠落及物击伤害，也起到重要的作用。

安全网是高处作业必不可少的防护用品。因不同施工项目的不同安全要求，其安全

同的规格，架设方法也有所不同。安全网大多采用直径为9mm的尼龙绳(也有用绦纶绳)编结而成。其网眼为10～14cm，网片3m×6m及4m×8m等规格，承载要求不小于160kg/m2。由于安全网是为了保护高处作业人员的人身安全和防止落物伤人，因此在使用过程中必须严格遵守有关规定。

——文章来源网络，仅供个人学习参考 脚手架的安全防护措施

脚手架的安全防护措施

1.组装模板用脚手架支搭要求应符合结构用脚手架设计要求。

2.模板工施工前应编制施工方案，包括模板及支撑的设计、制作、安装和拆除工序以及运输、存放的要求，经公司总工程师审批后方可实施。

3.模板施工前和拆模前，现场施工负责人应向有关人员作安全技术交底，特别是新的模板工艺，必须通过试验，并培训操作人员。安全技术交底应具有时效性、针对性。

4.模板安装操作人员应严格按模板工程设计的材质，施工方案和工序进行施工，模板没有固定前不得进行下道工序施工。

5.模板工程作业高度在2m和2m以上时，要根据高空作业安全技术规范的要求进行操作和防护，要有可靠安全的操作架子，4m以上或二层及二层以上，周围应设安全网和防护栏杆。

6.临街及交通要道地区施工应设警示牌和防护措施，避免伤及行人。

7.作业人员不准攀登模板，不得在墙顶。独立梁及其他狭窄而无防护栏的模板面上行走。

8.雨季施工，高耸结构的模板作业，要安装避雷设施，其接地电阻不得大于40，五级以上大风天气，不宜进行大块模板拼装和吊装作业。

9.木模板应远离火源堆放。在架空输电线路下面进行模板施工，如果不能停电作业，应采取隔离防护措施。

10.模板支撑不能固定在脚手架或门窗上，避免发生倒塌或模板位移。

11.模板拆除时应按区域逐块进行，并设置警戒区，非操作人员禁止进入。拆——文章来源网络，仅供个人学习参考 卸过程中必须有临时固定措施，防止倾覆。

12.拆模时严禁猛撬、硬砸或大面积撬落或拉倒，停工前不得留下松动和悬挂的模板，拆下的模板应及时运送到指定的地点集中堆放或清理归垛。

13.拆模人应站在模板一侧，不得站在拆模下方，几个人同时拆模应注意相互间的安全距离，禁止抛掷模板。

14.拆模的顺序和方法应根据模板设计的规定进行，如果模板设计无规定时，应严格遵守从上而下、先搭后拆、后搭先拆的原则，先拆除非承重模板，后拆承重模板。

辽阳市中心医院门诊、病房楼主楼工程

脚 手 架 及 安 全 防 护 措 施

编制人：

审核人：

批准人：

中铁十九局五公司辽阳中心医院工程项目经理部

二OO二年九月五日

1

辽阳市中心医院门诊、病房楼主楼工程

脚 手 架 及 安 全 防 护 措 施

一、 工程主要概况

本工程总长度86.8米，总宽度63米，总建筑面积33189m2。其中病房楼为主楼，共地下一层，地上19层，局部21层。建筑物总高度79米。因建筑物高度较高，又加之施工现场场地非常狭窄、新建病房楼与西、南、北面原有建筑物之间距离十分狭小，因此脚手架及安全防护措施显得尤其重要。

二、 脚手架措施

所有脚手架工程均选用扣件式钢管脚手架系统。内架为满堂脚手架，外脚手架为双排钢管架。外架搭设采用沿建筑物竖向分段悬挑的方法，以满足施工现场场地及脚手架的强度和稳定性要求。由于建筑物高达79米，采取从二层开始，分层用脚手架钢管悬挑的方法。具体措施为：从二层开始第一次悬挑，在一层用斜杆支撑，二、三、四层每层悬挑，从设备层开始，每三层（即每隔二层）悬挑一次，直至达到建筑物顶层（详见脚手架示意图）。考虑到脚手架的稳定及安全性，在六层顶采用型钢悬挑一次（具体参见详图），水平悬挑槽钢及斜撑槽钢采用10#槽钢，水平槽钢沿建筑物四周每1m设置一道，伸入建筑物内2.5m，外挑1.8m，每道水平槽钢上设三个预埋件（见详图M1），设置间距1.2m；斜撑槽钢一端与埋于楼层梁内距梁顶600mm的预埋件M2焊牢（预埋件M2采用10mm厚钢板制作，尺寸为200×200mm，设四个φ16钢筋爪，爪长200mm），另一端与水平悬挑槽钢的外挑端中点焊牢，斜撑槽钢设置间距为1 m。钢管挑脚手架预埋件分为两种， 2 详见脚手架预埋件详图：预埋件（一）主要用于固定脚手架水平悬挑杆，沿建筑物四周每隔1米设置三道，三道埋件间间距为1.2米；预埋件（二）主要用于外脚手架与建筑物拉结，设置位置在非悬挑层，沿建筑物四周梁内设置，设置间距为每2米设置一道。型钢挑脚手架预埋件见详图，设置间距及位置同钢管挑脚手架。

脚手架安全防护措施

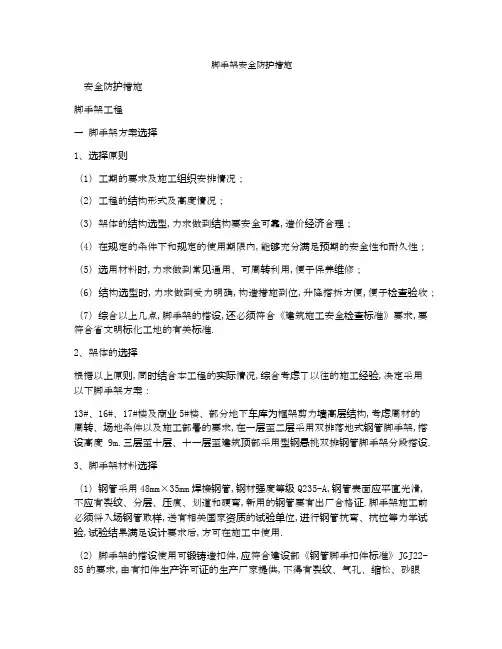

安全防护措施

脚手架工程

一 脚手架方案选择

1、选择原则

（1）工期的要求及施工组织安排情况；

（2）工程的结构形式及高度情况；

（3）架体的结构选型,力求做到结构要安全可靠,造价经济合理；

（4）在规定的条件下和规定的使用期限内,能够充分满足预期的安全性和耐久性；

（5）选用材料时,力求做到常见通用、可周转利用,便于保养维修；

（6）结构选型时,力求做到受力明确,构造措施到位,升降搭拆方便,便于检查验收；

（7）综合以上几点,脚手架的搭设,还必须符合《建筑施工安全检查标准》要求,要符合省文明标化工地的有关标准.

2、架体的选择

根据以上原则,同时结合本工程的实际情况,综合考虑了以往的施工经验,决定采用以下脚手架方案：

13#、16#、17#楼及商业5#楼、部分地下车库为框架剪力墙高层结构,考虑周材的周转、场地条件以及施工部署的要求,在一层至二层采用双排落地式钢管脚手架,搭设高度9m.三层至十层、十一层至建筑顶部采用型钢悬挑双排钢管脚手架分段搭设.

3、脚手架材料选择

（1）钢管采用48mm×35mm焊接钢管,钢材强度等级Q235-A,钢管表面应平直光滑,不应有裂纹、分层、压痕、划道和硬弯,新用的钢管要有出厂合格证.脚手架施工前必须将入场钢管取样,送有相关国家资质的试验单位,进行钢管抗弯、抗拉等力学试验,试验结果满足设计要求后,方可在施工中使用.

（2）脚手架的搭设使用可锻铸造扣件,应符合建设部《钢管脚手扣件标准》JGJ22-85的要求,由有扣件生产许可证的生产厂家提供,不得有裂纹、气孔、缩松、砂眼

等锻造缺陷,扣件的规格应与钢管相匹配,贴和面应干整,活动部位灵活,夹紧钢管时开口处最小距离不小于5mm.钢管螺栓拧紧力矩达70Nm时不得破坏.如使用旧扣件时,扣件必须取样送有相关国家资质的试验单位,进行扣件抗滑力等试验,试验结果满足设计要求后方可在施工中使用.

（3）搭设架子前应进行保养,除锈并统一涂色,颜色力求环境美观.脚手架立杆、防护栏杆、踢脚杆统一漆黄色,剪刀撑统一漆桔红色.底排立杆、扫地杆均漆红白相间色.
