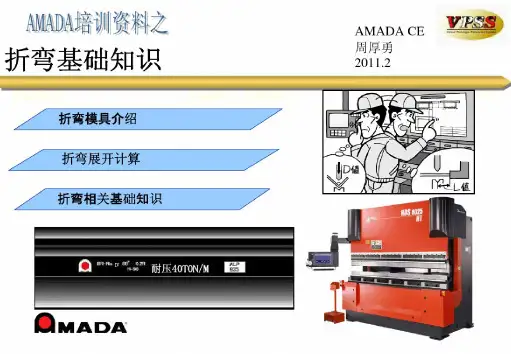

折弯基础知识

编辑版word

折弯基本知识

一、折弯机的功能：折弯机是一种将板材加工成各种角度的设备；加上数控功能后，有效地提高了加工精度和生产效率。

二、常用折弯刀具分类：

1.上模

模具类型 外形示意图 主要用途 备注

直刀 见下图 加工大于或等于90°的角度

弯刀 见下图 加工大于或等于90°的角度

尖刀 见下图 加工大于或等于30°的角度

2.下模

模具类型 外形示意图 主要用途 备注

单V见下图 1.当V型角度为通快折弯机所用下模编辑版word 下模 86°(参考值)时,可加工大于或等于90°的角度

2.当V型角度为30°(参考值)时,可加工大于30°的角度 为此类型

双V下模 见下图 AMADA折弯机所用下模为此类型

三、折弯刀具的分割：

正常情况下刀具的长度为

835mm；为便于折弯不同的长度，常将整长的刀具分割为以下几段：

10+15+20 +40+50+100+100+200+300=835

四、板厚与槽宽的对应关系：

按常规来说，槽宽为板厚的6倍。万嘉源现规定的板厚与槽宽对照表如下：

材料厚度(mm) 1.0 1.2 1.5 2.0 2.5

折弯机下模宽(mm) 6 6 8 12 16

五、按上面的对照表加工时的最小可折弯尺寸(所注折弯尺寸含板厚)：

板厚(mm) 1.0 1.2 1.5 2.0

L型折弯时最小尺寸(mm) 4.5 4.7 6 8.5

Z型折弯时最小尺寸(mm) 7 7.4 9 12 编辑版word 六、常规折弯顺序:

1. 先短边后长边：一般来说，四边都有折弯时，先折短边后折长边有利于工件的加工和折弯模具的拼装

2. 先外围后中间：正常情况下，一般是从工件的外围开始向工件的中心折

3. 先局部后整体：如果工件内部或外侧有一些不同于其它折弯的结构，一般是先将这些结构折弯后再折其它部分

4. 考虑干涉情况，合理安排折弯顺序：折弯顺序不是一成不变的，要根据折弯的形状或工件上的障碍物适当调整加工顺序

钣金折弯的基础知识

钣金折弯是钣金加工中常见的一种工艺，也是钣金加工的核心技术之一。它是通过对金属板材进行弯曲变形，使其达到设计要求的形状和角度。钣金折弯工艺的掌握对于制造出精确的钣金产品至关重要。

钣金折弯的基础知识包括以下几个方面：

1. 材料选择：钣金折弯的材料一般为金属板材，常见的有冷轧板材、热轧板材、不锈钢板材等。不同的材料具有不同的力学性能，因此在进行折弯前需要根据设计要求选择合适的材料。

2. 折弯工艺：钣金折弯可以通过手工操作或机械设备完成。手工操作适用于小型和简单的零件，而机械设备适用于大型和复杂的零件。在进行折弯时，需要根据设计要求确定折弯的位置、角度和半径，并使用适当的工具和设备进行操作。

3. 折弯角度：折弯角度是指金属板材在折弯过程中的角度变化。折弯角度的大小根据产品设计要求确定，通常在90度以下。折弯角度越大，对材料的变形和应力集中程度要求越高。

4. 折弯半径：折弯半径是指金属板材在折弯过程中内部和外部弯曲部位的曲率半径。折弯半径的大小根据材料的厚度和硬度决定。一般情况下，折弯半径应大于材料厚度的2倍，以避免出现开裂和变形等问题。

5. 弯曲力计算：在进行钣金折弯时，需要计算出所需的弯曲力。弯曲力的大小与材料的强度、折弯角度、板材宽度和板材厚度等因素有关。通过合理的计算，可以确保折弯过程中的力学性能满足设计要求。

6. 折弯误差控制：在钣金折弯过程中，由于材料的弹性变形和工艺的限制，会产生一定的折弯误差。为了保证产品的质量，需要对折弯误差进行控制。常见的控制方法包括调整折弯模具的尺寸、优化折弯工艺和加工设备等。

7. 补偿与校正：在进行钣金折弯时，由于材料的弹性回复和工艺的限制，折弯后的零件可能会出现一定的变形。为了保证产品的尺寸精度和形状精度，需要进行补偿和校正。补偿和校正的方法包括预留料厚、适当调整折弯角度和采用专用的校正设备等。

钣金折弯作为一种重要的钣金加工工艺，广泛应用于各个领域，如电子、通信、汽车、航空航天等。掌握钣金折弯的基础知识对于提高产品质量、降低生产成本具有重要意义。通过合理的材料选择、折弯工艺控制和误差校正，可以生产出精确、稳定的钣金产品，满足市场需求。

用心专注

服务专业

折弯基本知识

一、折弯机的功能：折弯机是一种将板材加工成各种角度的设备；加上数控功能后，有效地提高了加工精度和生产效率。

二、常用折弯刀具分类：

1.上模

模具类型 外形示意图 主要用途 备注

直刀 见下图 加工大于或等于90°的角度

弯刀 见下图 加工大于或等于90°的角度

尖刀 见下图 加工大于或等于30°的角度

2.下模

模具类型 外形示意图 主要用途 备注

用心专注 服务专业

单V下模 见下图 1.当V型角度为86°(参考值)时,可加工大于或等于90°的角度

2.当V型角度为30°(参考值)时,可加工大于30°的角度 通快折弯机所用下模为此类型

双V下模 见下图 AMADA折弯机所用下模为此类型

三、折弯刀具的分割：

正常情况下刀具的长度为 835mm；为便于折弯不同的长度，常将整长的刀具分割为以下几段：

10+15+20 +40+50+100+100+200+300=835

四、板厚与槽宽的对应关系：

按常规来说，槽宽为板厚的6倍。万嘉源现规定的板厚与槽宽对照表如下：

材料厚度(mm) 1.0 1.2 1.5 2.0 2.5

折弯机下模宽(mm) 6 6 8 12 16

五、按上面的对照表加工时的最小可折弯尺寸(所注折弯尺寸含板厚)：

板厚(mm) 1.0 1.2 1.5 2.0

L型折弯时最小尺4.5 4.7 6 8.5

用心专注 服务专业

寸(mm)

Z型折弯时最小尺寸(mm) 7 7.4 9 12

六、常规折弯顺序:

1. 先短边后长边：一般来说，四边都有折弯时，先折短边后折长边有利于工件的加工和折弯模具的拼装

折弯基本知识

一、折弯机的功能：折弯机是一种将板材加工成各种角度的设备；加上数控功能后，有效地提高了加工精度和生产效率。

二、常用折弯刀具分类：

1.上模

模具类型 外形示意图 主要用途 备注

直刀 见下图 加工大于或等于90°的角度

弯刀 见下图 加工大于或等于90°的角度

尖刀 见下图 加工大于或等于30°的角度

2.下模

模具类型 外形示意图 主要用途 备注

单V下见下图 1.当V型角度为通快折弯机所用下模

模 86°(参考值)时,可加工大于或等于90°的角度

2.当V型角度为30°(参考值)时,可加工大于30°的角度 为此类型

双V下模 见下图 AMADA折弯机所用下模为此类型

三、折弯刀具的分割：

正常情况下刀具的长度为 835mm；为便于折弯不同的长度，常将整长的刀具分割为以下几段：

10+15+20 +40+50+100+100+200+300=835

四、板厚与槽宽的对应关系：

按常规来说，槽宽为板厚的6倍。万嘉源现规定的板厚与槽宽对照表如下：

材料厚度(mm) 1.0 1.2 1.5 2.0 2.5

折弯机下模宽(mm) 6 6 8 12 16

五、按上面的对照表加工时的最小可折弯尺寸(所注折弯尺寸含板厚)：

板厚(mm) 1.0 1.2 1.5 2.0

L型折弯时最小尺寸(mm) 4.5 4.7 6 8.5

Z型折弯时最小尺寸(mm) 7 7.4 9 12

六、常规折弯顺序:

1. 先短边后长边：一般来说，四边都有折弯时，先折短边后折长边有利于工件的加工和折弯模具的拼装

2. 先外围后中间：正常情况下，一般是从工件的外围开始向工件的中心折

3. 先局部后整体：如果工件内部或外侧有一些不同于其它折弯的结构，一般是先将这些结构折弯后再折其它部分

4. 考虑干涉情况，合理安排折弯顺序：折弯顺序不是一成不变的，要根据折弯的形状或工件上的障碍物适当调整加工顺序
