钣金折弯的基础知识

  • 格式：docx
  • 大小：3.63 KB
  • 文档页数：2

钣金折弯的基础知识

钣金折弯是钣金加工中常见的一种工艺，也是钣金加工的核心技术之一。它是通过对金属板材进行弯曲变形，使其达到设计要求的形状和角度。钣金折弯工艺的掌握对于制造出精确的钣金产品至关重要。

钣金折弯的基础知识包括以下几个方面：

1. 材料选择：钣金折弯的材料一般为金属板材，常见的有冷轧板材、热轧板材、不锈钢板材等。不同的材料具有不同的力学性能，因此在进行折弯前需要根据设计要求选择合适的材料。

2. 折弯工艺：钣金折弯可以通过手工操作或机械设备完成。手工操作适用于小型和简单的零件，而机械设备适用于大型和复杂的零件。在进行折弯时，需要根据设计要求确定折弯的位置、角度和半径，并使用适当的工具和设备进行操作。

3. 折弯角度：折弯角度是指金属板材在折弯过程中的角度变化。折弯角度的大小根据产品设计要求确定，通常在90度以下。折弯角度越大，对材料的变形和应力集中程度要求越高。

4. 折弯半径：折弯半径是指金属板材在折弯过程中内部和外部弯曲部位的曲率半径。折弯半径的大小根据材料的厚度和硬度决定。一般情况下，折弯半径应大于材料厚度的2倍，以避免出现开裂和变形等问题。

5. 弯曲力计算：在进行钣金折弯时，需要计算出所需的弯曲力。弯曲力的大小与材料的强度、折弯角度、板材宽度和板材厚度等因素有关。通过合理的计算，可以确保折弯过程中的力学性能满足设计要求。

6. 折弯误差控制：在钣金折弯过程中，由于材料的弹性变形和工艺的限制，会产生一定的折弯误差。为了保证产品的质量，需要对折弯误差进行控制。常见的控制方法包括调整折弯模具的尺寸、优化折弯工艺和加工设备等。

7. 补偿与校正：在进行钣金折弯时，由于材料的弹性回复和工艺的限制，折弯后的零件可能会出现一定的变形。为了保证产品的尺寸精度和形状精度，需要进行补偿和校正。补偿和校正的方法包括预留料厚、适当调整折弯角度和采用专用的校正设备等。

钣金折弯作为一种重要的钣金加工工艺，广泛应用于各个领域，如电子、通信、汽车、航空航天等。掌握钣金折弯的基础知识对于提高产品质量、降低生产成本具有重要意义。通过合理的材料选择、折弯工艺控制和误差校正，可以生产出精确、稳定的钣金产品，满足市场需求。

合集下载

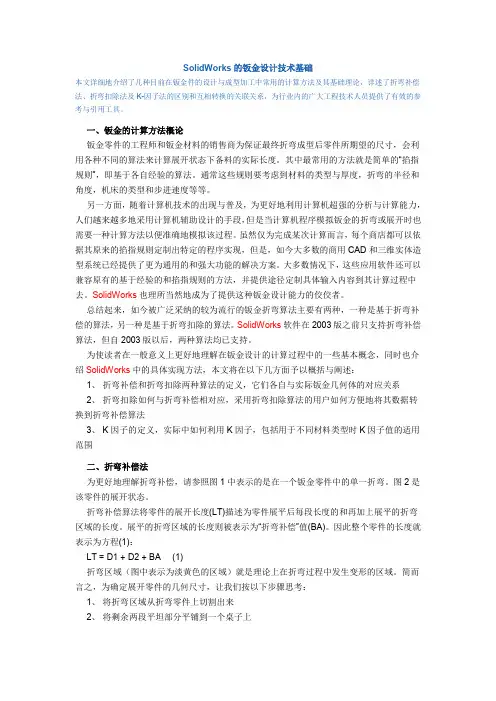

SolidWorks的钣金设计技术基础——折弯计算

SolidWorks的钣金设计技术基础——折弯计算

SolidWorks的钣金设计技术基础

本文详细地介绍了几种目前在钣金件的设计与成型加工中常用的计算方法及其基础理论，详述了折弯补偿法、折弯扣除法及K-因子法的区别和互相转换的关联关系，为行业内的广大工程技术人员提供了有效的参考与引用工具。

一、钣金的计算方法概论

钣金零件的工程师和钣金材料的销售商为保证最终折弯成型后零件所期望的尺寸，会利

用各种不同的算法来计算展开状态下备料的实际长度。其中最常用的方法就是简单的“掐指

规则”，即基于各自经验的算法。通常这些规则要考虑到材料的类型与厚度，折弯的半径和

角度，机床的类型和步进速度等等。

另一方面，随着计算机技术的出现与普及，为更好地利用计算机超强的分析与计算能力，

人们越来越多地采用计算机辅助设计的手段，但是当计算机程序模拟钣金的折弯或展开时也

需要一种计算方法以便准确地模拟该过程。虽然仅为完成某次计算而言，每个商店都可以依

据其原来的掐指规则定制出特定的程序实现，但是，如今大多数的商用CAD和三维实体造

型系统已经提供了更为通用的和强大功能的解决方案。大多数情况下，这些应用软件还可以

兼容原有的基于经验的和掐指规则的方法，并提供途径定制具体输入内容到其计算过程中

去。SolidWorks也理所当然地成为了提供这种钣金设计能力的佼佼者。

总结起来，如今被广泛采纳的较为流行的钣金折弯算法主要有两种，一种是基于折弯补

偿的算法，另一种是基于折弯扣除的算法。SolidWorks软件在2003版之前只支持折弯补偿

算法，但自2003版以后，两种算法均已支持。

为使读者在一般意义上更好地理解在钣金设计的计算过程中的一些基本概念，同时也介

绍SolidWorks中的具体实现方法，本文将在以下几方面予以概括与阐述：

1、 折弯补偿和折弯扣除两种算法的定义，它们各自与实际钣金几何体的对应关系

2、 折弯扣除如何与折弯补偿相对应，采用折弯扣除算法的用户如何方便地将其数据转

换到折弯补偿算法

钣金折弯人员必备学习知识

钣金折弯人员必备学习知识

.\

金折弯人员必备知识

折弯中常遇见的问题

作为一名钣金行业折弯机操作工来说，对一些基础知识必须要知道。当然折弯操作工要会看工件图纸这是首要条件，同时在这个岗位工作经验也很重要。折弯机械设备类型很多，但一些设备基本结构和工作原理也是要懂得。

对于在工作中折弯工艺的学习，首先应该从基础知识先了解。

1、折弯模具的选择

折弯模具按折弯工艺分为标准模具和特殊折弯模具。在标准的折弯情况下（直角和非直角折弯）折弯时一般都是用标准模具，折弯一些特殊的结构件（如：段差折弯、压死边等）时采用特殊模具。另外折弯不同厚度板料时，对折弯下模具的开口尺寸“V”形槽尺寸选择有所不同。一般所选用“V”形槽开口尺寸为板材厚度的6-10倍（0.5~2.6mm为6t、3~8mm为8t、9~10mm为10t、12mm以上为12t）。当板材较薄时选择取向于小数，板材较厚时取向于大数。如：折弯2mm板时可选用12mmV槽即可。标准的折弯一般所弯的角度不小于90度，标准的折弯机模具上模和下模的尖角通常为88度。在不标准的折弯情况下，可选择不同的上模具形状，可折弯板材不同的角度和形状。若特殊的形状板金件，可要选择特殊的折弯模具成形折弯。

特殊模具折弯图

2、模具的分段 .\

通常折弯机模具标准长度为835mm一段，原则上只可折弯大尺寸的工。如果将模具分割为长短不同的小段，通过不同的模具长度自由组合，就可方便于不同长短的盒形工件或箱体等折弯。在行业内对折弯模具的分段有一个标准的分割尺寸，如：标准分割835分段：100（左耳），10，15，20，40，50，200，300，100（右耳）=835mm。当然也可按用户的要求分割。

折弯模具分段图

3、折弯力的计算

如果我们要折弯一件比较大以及板材比较厚的板材时，先要了解所需的折弯吨位力。那么我们可以通过计算得出折弯所需的吨位（建议工件折弯的所需压力在设备额定吨位的80%以内），通过计算我们也可确定折弯所需的吨位设备，模具V槽合理的选择而对折弯力也有影响。计算方法如下：

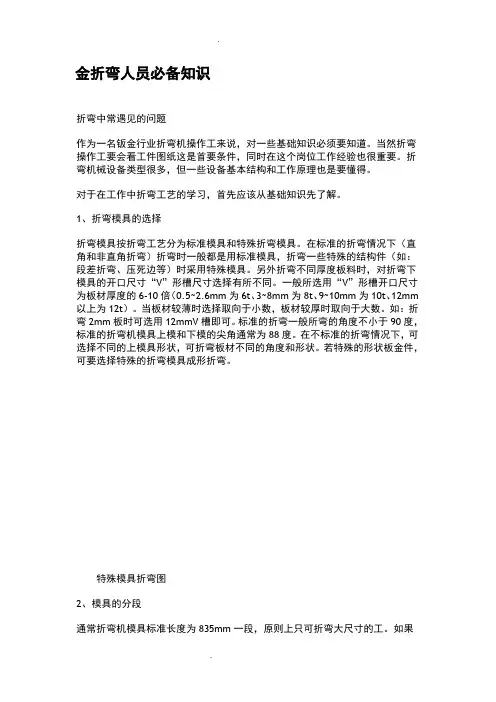

最新钣金折弯人员必备知识
