DN|英寸|公称外径对照DN|英寸|公称外径之间的关系见下表：参考用的一个方便的圆整数，与加工尺寸仅呈不严格的关系。
公称通径用字母“DN”后面紧跟一个数字标志。
公称通径(nominal diameter)，又称平均外径(mean outside diameter)。
这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之平均值当作管径称呼。
DN是公称通径，公称通径(或叫公称直径),就是各种管子与管路附件的通用口径。
同一公称直径的管子与管路附件均能相互连接，具有互换性.它不是实际意义上的管道外径或内径，虽然其数值跟管道内径较为接近或相等；为了使管子、管件连接尺寸统一，采用公称直径（也称公称口径、公称通径)。
例如焊接钢管按厚度可分为薄壁钢管、普通钢管和加厚钢管。
其公称直径不是外径，也不是内径，而是近似普通钢管内径的一个名义尺寸。
每一公称直径，对应一个外径，其内径数值随厚度不同而不同。
公称直径可用公制mm表示，也可用英制in表示。
管路附件也用公称直径表示，意义同有缝管。
流体种类应用场合管道种类平均流速备注$ e, W& L8 c2 n F$ b' c& {. Z水一般给水主压力管道2-3低压管道0.5-1 6 @+ R3 Y5 r' U; x泵进口0.5-2.0泵出口 1.0-3.0工业用水离心泵压力管3-4 9 ^, v' ^ S: g8 a" y离心泵吸水管DN250 1-2DN250 1.5-2.5 , @4 K- O$ m9 l5 a% N往复泵压力管 1.5-2往复泵吸水管<1给水总管 1.5-3排水管0.5-1.0冷却冷水管 1.5-2.5 * D- M* a+ [: D% I热水管1-1.5凝结凝结水泵吸水管0.5-1 0 I8 b# e" |% ^1 S凝结水泵出水管1-2 6 b7 J) S7 `' B自流凝结水管0.1-0.3 . |0 D: o/ ~2 I! k一般液体低粘度 1.5-3.0高粘度液体粘度50mPa.s DN25 0.5-0.9 / s \# F; n) SDN50 0.7-1.0DN100 1.0-1.6 * M- L1 ~$ e; J/ Z# ~! A$ d粘度, s0 \ ?6 z: O6 E7 p6 E100mPa.s DN25 0.3-0.6 9 f* j6 j# ^ _DN50 0.5-0.7 1 {/ F' F% i, j4 Y+ cDN100 0.7-1.0 3 T" j3 ? F: R x0 ?- GDN200 1.2-1.6 6 V) N( o" @" J1 L/ r% `0 j& o0 p 粘度* J8 n* c. b$ K4 E1000mPa.s DN25 0.1-0.2 / @4 g2 }- o1 P* }3 F- GDN50 0.16-0.25 ; l: H, `3 K; I5 b; zDN100 0.25-0.35DN200 0.35-0.55 3 {2 d! A N3 I气体低压10-20 " `7 R2 Q3 `0 b( Q% ?) {8 M高压8-15 20-30MPa排气烟道2-7 ' i' C7 g7 s% E, E& w6 O. q. o压缩空气压气机压气机进气管-10压气机输气管-20 2 \0 N0 r4 ?# C- b一般情况DN<50 <8 5 \$ D9 F% ?- z2 p" n8 E- h$ cDN>70 <15 3 K: N: G% A2 G+ A6 j @6 c0 ^饱和蒸汽锅炉、汽轮机DN<100 15-30DN=100-200 25-35DN>200 30-40过热蒸汽锅炉、汽轮机DN<100 20-40 & V5 Q: m0 A* w sDN=100-200 30-50DN>200 40-60总数不是很多，有些是设备上自带的，比如储罐、潜液泵、加液机。
管道尺寸（英制与公制对照表)英寸是长度单位。
1 英寸= 厘米(公分)。
英寸或[寸]是使用于联合王国(UK，即英国(英联邦)的长度单位。
美国等国家也使用它。
在台湾与香港，“英寸”通常写作“寸”。
英寸的常用简写为[in]或["]“寸”是近代新造的字，念作“英寸”，属汉字中一字念两音的字，其他如“里”念作“海里”等，借用中国传统的长度单位“寸”，并加口旁以示区别。
一、尺寸：DN15（4分管）、DN20（6分管）、DN25（1寸管）、DN32（1寸2管）、DN40（1寸半管）、DN50（2寸管）、DN65（2寸半管）、DN80（3寸管）、DN100（4寸管）、DN125（5寸管）、DN150（6寸管）、DN200（8寸管）、DN250（10寸管）等。
二、把1英寸分成8等分: 1/8 1/4 3/8 1/2 5/8 3/4 7/8 英寸。
相当于通常说的1分管到7分管,更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。
如果分母和分子能够约分（如分子是2、4、8、16、32）就应该约分。
英寸的表示是在右上角打上两撇，如1/2"如DN25（25mm，下同）的水管就是英制1"的水管，也是以前的8分水管。
DN15的水管就是英制1/2"的水管，也是以前的4分水管。
?如DN20的水管就是英制3/4"的水管，也是以前的6分水管外径与DN，NB的关系如下：公称管子尺寸(NPS)/in公称直径(DN)/mm61520253240506580100150公称管子尺寸(NPS)/in公称直径(DN)/mm20025030035040045050060090010001200管子规格及有关数据壁厚相当于无缝公称直径英寸外径近似内径管普厚/加厚mm＂mm mm mm mm154分1522206分2025251寸2543232寸3243840寸484045502寸60505770寸7076803804/8910041141064/10812551401315/133150********/159200821920762192501027325972733001232530984353501437794854001642695354501847895905002052996406002463010755700287201086080032820975?管道尺国际寸对照表INCH STANDARD METRIC INCH COPPER PVC PE DUCTILE 15A1/2"???20"???26"303032"383538"4548"5560"7076"8589"?????? 100A4"110114"140140"160165"?216"?267"?318"???378 400A16"???429 450A18"???480 500A20"???532 550A22"???? 600A24"???635 650A26"?????? 700A28"?。
管径公制及英制的对照表
公称直径(nominal diameter)，又称平均外径(mean outside diameter)。
这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之平均值当作管径称呼。
因为单位有公制(mm)及英制(inch)的区分，所以有下列的称呼方法。
1. 以公制(mm)为基准，称 DN (metric unit)公制单位
2. 以英制(inch)为基准，称NB(inch unit)英寸单位
3. DN (nominal diameter公称内径)，NB (nominal bore公称内径)，OD (outside diameter外径)
英制管径和公制管径的换算方法
一、管的直径指的是管的内径。
由于壁厚不一样，如4分管外径有多种。
4分、6分、1寸是英制说法。
4分管1\2"---管径12.5mm6分管3\4"---管径19mm1吋管1"---管
径25.4mm
二、换算方法：
1. 4分管是G1/2英寸的俗称。
2.
工程上管子的公称尺寸表示它的内径，这里表示内径1/2英寸，在公制管中圆整为15 mm。
三、水管的4分、6分、1寸等指的是内径，大约15mm、20mm，25mm；8分为一寸，所以4分、6分管又称为1/2、3/4；20mm对应4分管一般用于塑料管材，指的是管材的外径，实际的通径与4分管对应；所以新型管材的规格跟镀锌管相比要放大一个规格。
管径公制及英制对照表
1英寸=8英分=25.4mm，4分=12.7mm=半寸，6分=19.05mm=3/4寸。
精品文档word文档可以编辑！谢谢下载！。
管道尺寸（英制与公制对照表)
英寸是长度单位。
1 英寸= 2.539999918 厘米(公分)。
英寸或[吋]是使用于联合王国(UK，即英国(英联邦)、其前殖民地的长度单位。
美国等国家也使用它。
在台湾与香港，“英寸”通常写作“吋”。
英寸的常用简写为[in]或["]。
吋”是近代新造的字，念作“英寸”，属汉字中一字念两音的字，其他如“浬”念作“海里”等，借用中国传统的长度单位“寸”，并加口旁以示区别。
一、尺寸：
DN15（4分管）、DN20（6分管）、DN25（1寸管）、DN32（1寸2管）、DN40（1寸半管）、DN50（2寸管）、DN65（2寸半管）、DN80（3寸管）、DN100（4寸管）、DN125（5寸管）、DN150（6寸管）、DN200（8寸管）、DN250（10寸管）等。
二、把1英寸分成8等分；
1/8 1/4 3/8 1/2 5/8 3/4 7/8 英寸。
相当于通常说的1分管到7分管,更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。
英寸的表示是在右上角打上两撇，如1/2"
如DN25（25mm，下同）的水管就是英制1"的水管，也是以前的8分水管。
DN15的水管就是英制1/2"的水管，也是以前的4分水管。
如DN20的水管就是英制3/4"的水管，也是以前的6分水管。
管径公制及英制的对照表
公称直径(nominal diameter)，又称平均外径(mean outside diameter).这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之平均值当作管径称呼。
因为单位有公制(mm）及英制（inch)的区分，所以有下列的称呼方法。
1。
以公制(mm)为基准，称 DN （metric unit)公制单位
2. 以英制(inch)为基准,称NB（inch unit)英寸单位
3. DN （nominal diameter公称内径），NB （nominal bore公称内径)，OD （outside diameter外径）
英制管径和公制管径的换算方法
一、管的直径指的是管的内径。
由于壁厚不一样，如4分管外径有多种。
4分、6分、1寸是英制说法。
4分管1\2"—-—管径12。
5mm6
分管3\4"———管径19mm1吋管1”--—管径25。
4mm
二、换算方法：
1. 4分管是G1/2英寸的俗称。
2。
工程上管子的公称尺寸表示它的内径，这里表示内径1/2英寸,在公制管中圆整为15mm。
三、水管的4分、6分、1寸等指的是内径,大约15mm、20mm，25mm；8分为一寸，所以4分、6分管又称为1/2、3/4；20mm对应4分管一般用于塑料管材，指的是管材的外径，实际的通径与4分管对应;所以新型管材的规格跟镀锌管相比要放大一个规格。
管径公制及英制对照表
1英寸=8英分=25.4mm，4分=12。
7mm=半寸，6分=19.05mm=3/4寸。

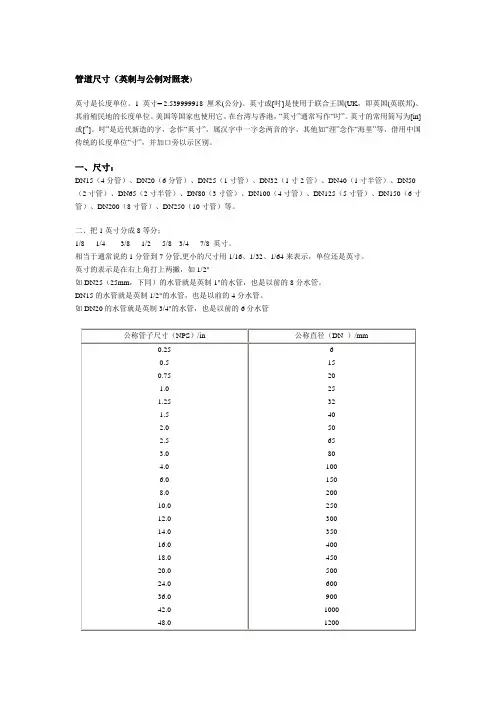

管道尺寸（英制与公制对照表)英寸是长度单位。
1 英寸= 2.539999918 厘米(公分)。
英寸或[吋]是使用于联合王国(UK，即英国(英联邦)、其前殖民地的长度单位。
美国等国家也使用它。
在台湾与香港，“英寸”通常写作“吋”。
英寸的常用简写为[in]或["]“吋”是近代新造的字，念作“英寸”，属汉字中一字念两音的字，其他如“浬”念作“海里”等，借用中国传统的长度单位“寸”，并加口旁以示区别。
一、尺寸：DN15（4分管）、DN20（6分管）、DN25（1寸管）、DN32（1寸2管）、DN40（1寸半管）、DN50（2寸管）、DN65（2寸半管）、DN80（3寸管）、DN100（4寸管）、DN125（5寸管）、DN150（6寸管）、DN200（8寸管）、DN250（10寸管）等。
二、把1英寸分成8等分: 1/8 1/4 3/8 1/2 5/8 3/4 7/8 英寸。
相当于通常说的1分管到7分管,更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。
如果分母和分子能够约分（如分子是2、4、8、16、32）就应该约分。
英寸的表示是在右上角打上两撇，如1/2"如DN25（25mm，下同）的水管就是英制1"的水管，也是以前的8分水管。
DN15的水管就是英制1/2"的水管，也是以前的4分水管。
如DN20的水管就是英制3/4"的水管，也是以前的6分水管外径与DN，NB的关系如下：公称管子尺寸(NPS)/in 0.25 0.5 0.75 1.0 1.25 1.5 2.0 2.5 3.0 4.0 6.0 公称直径(DN)/mm 6 15 20 25 32 40 50 65 80 100 150 公称管子尺寸(NPS)/in 8.0 10.0 12.0 14.0 16.0 18.0 20.0 24.0 36.0 42.0 48.0 公称直径(DN)/mm 200 250 300 350 400 450 500 600 900 1000 1200管子规格及有关数据公称直径英寸外径近似内径壁厚相当于无缝管普厚/加厚mm ＂mm mm mm mm 15 4分21.25 15 2.75/3.25 22 20 6分26.75 20 2.75/3.5 25 25 1寸33.5 25 3.25/4 32 32 1.2寸42.25 32 3.25/4 38 40 1.5寸48 40 3.5/4.25 45 50 2寸60 50 3.5/4.5 57 70 2.5寸75.5 70 3.75/4.5 76 80 3 88.5 80 4/4.75 89 100 4 114 106 4/5.0 108 125 5 140 131 5/5.5 133 150 6 165 156 5/5.5 159 200 8 219 207 6 219 250 10 273 259 7 273 300 12 325 309 8 435350 14 377 9 485400 16 426 9 535450 18 478 9 590500 20 529 9 640600 24 630 10 755700 28 720 10 860800 32 820 975国际管道尺寸对照表N.D INCH STANDARD METRIC INCH COPPER PVC PE DUCTILE 15A 1/2" 21.7 20 21.5-22.0 2220A 3/4" 27.2/28.5 26 27.0-27.6 2625A 1" 34.0 30 28.24 30 32 34.0-34.7 3432A 1-1/4" 42.7 38 34.59 35 38 42.0-42.8 4840A 1-1/2" 48.6 44.5 40.95 45 48 48.0-48.9 6050A 2" 60.6 57.0 54.05 55 60 60.0-61.1 7665A 2-1/2" 76.3 76.1 66.75 70 76 76.0-77.3 8980A 3" 89.1 88.9 79.85 85 89 89.0-90.5 9890A 3-1/2" 101.6100A 4" 114.3 108.0 106.27 110 114 114.0-115.9 118 125A 5" 139.8 133.0 131.67 140 140 140.0-142.3 144 150A 6" 165.2 159.0 157.68 160 165 165.0-167.6 170 200A 8" 216.3 219.0 208.48 216 216.0-218.8 222 250A 10" 267.4 267.0 260.50 267 267.0-270.1 274 300A 12" 318.5 323.9 312.11 318 318.0-321.3 326 350A 14" 355.6 368.0 363.72 378 400A 16" 406.4 419.0 414.52 429 450A 18" 457.2 457.2 465.32 480 500A 20" 508.0 508.0 516.94 532 550A 22" 558.8 558.0 567.74600A 24" 609.6 619.0 619.35 635 650A 26" 660.4700A 28" 711.2。

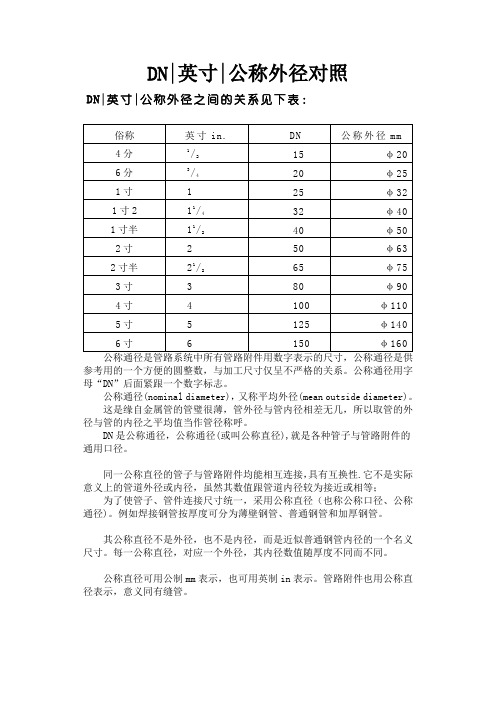

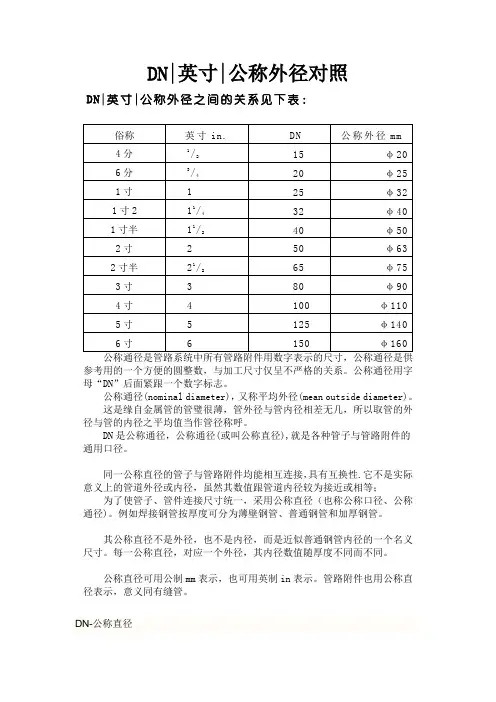

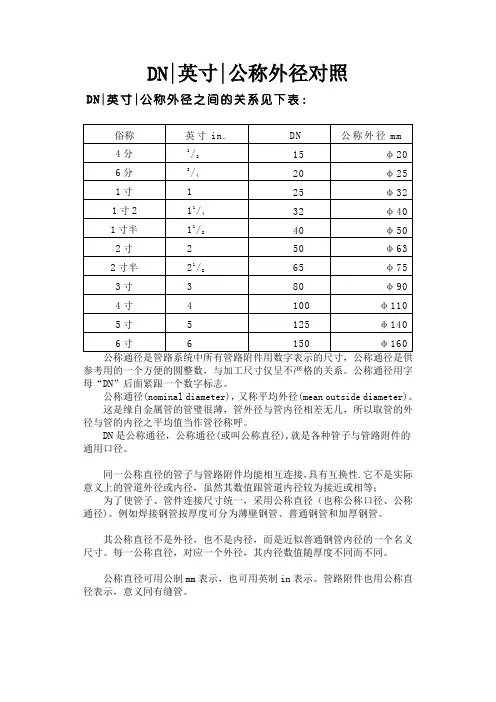

DN|英寸|公称外径对照 DN|英寸|公称外径之间的关系见下表：俗称英寸in.公称通径DN公称外径mm4分1/2DN 15φ206分3/4DN 20φ251寸1DN 25φ321寸211/4DN 32φ401寸半11/2DN 40φ502寸2DN 50φ632寸半21/2DN 65φ753寸3DN 80φ904寸4DN 100φ1105寸5DN 125φ1406寸6DN 150φ1608寸8DN 200φ219公称通径DN是管路系统中所有管路附件用数字表示的尺寸，公称通径是供参考用的一个方便的圆整数，与加工尺寸仅呈不严格的关系。
公称通径用字母“DN”后面紧跟一个数字标志。
公称通径(nominal diameter)，又称平均外径(mean outsidediameter)。
这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之平均值当作管径称呼。
DN是公称通径，公称通径(或叫公称直径),就是各种管子与管路附件的通用口径。
同一公称直径的管子与管路附件均能相互连接，具有互换性.它不是实际意义上的管道外径或内径，虽然其数值跟管道内径较为接近或相等；为了使管子、管件连接尺寸统一，采用公称直径（也称公称口径、公称通径)。
例如焊接钢管按厚度可分为薄壁钢管、普通钢管和加厚钢管。
其公称直径不是外径，也不是内径，而是近似普通钢管内径的一个名义尺寸。
每一公称直径，对应一个外径，其内径数值随厚度不同而不同。
公称直径可用公制mm表示，也可用英制in表示。
管路附件也用公称直径表示，意义同有缝管。
管径公制及英制的对照表
公称直径(nominal diameter) ，又称平均外径(mean outside diameter) 。
这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之平均值当作管径称呼。
因为单位有公制(mm)及英制(inch)的区分，所以有下列的称呼方法。
1. 以公制(mm)为基准，称DN (metric unit) 公制单位
2. 以英制(inch)为基准，称NB(inch unit) 英寸单位
3. DN (nominal diameter 公称内径)，NB (nominal bore 公称内径)，OD
(outside diameter 外径)
英制管径和公制管径的换算方法
一、管的直径指的是管的内径。
由于壁厚不一样，如4 分管外径有多种。
4 分、6分、1寸是英制说法。
4分管1\2"---管径分管3\4"---管径19mm寸管1"--- 管径
二、换算方法：
1.4分管是G1/2英寸的俗称。
2. 工程上管子的公称尺寸表示它的内径，这里表示内径1/2 英寸，在公制管中圆整为15mm。
三、水管的4分、6分、1寸等指的是内径，大约15mm 20mm 25mr p 8分为一寸，所以4分、6分管又称为1/2、3/4 ；20mn对应4分管一般用于塑料管材，指的是管材的外径，实际的通径与4 分管对应；所以新型管材的规格跟镀锌管相比要放大一个规格。
管径公制及英制对照表。
管径公制及英制的对照表LG GROUP system office room 【LGA16H-LGYY-LGUA8Q8-LGA162】管径公制及英制的对照表公称直径(nominal diameter)，又称平均外径(mean outside diameter)。
这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之平均值当作管径称呼。
因为单位有公制(mm)及英制(inch)的区分，所以有下列的称呼方法。
1. 以公制(mm)为基准，称 DN (metric unit)公制单位2. 以英制(inch)为基准，称NB(inch unit)英寸单位3. DN (nominal diameter公称内径)，NB (nominal bore公称内径)，OD(outside diameter外径)英制管径和公制管径的换算方法一、管的直径指的是管的内径。
由于壁厚不一样，如4分管外径有多种。
4分、6分、1寸是英制说法。
4分管1\2"---管径分管3\4"---管径19mm1寸管1"---管径二、换算方法：1. 4分管是G1/2英寸的俗称。
2. 工程上管子的公称尺寸表示它的内径，这里表示内径1/2英寸，在公制管中圆整为15mm。
三、水管的4分、6分、1寸等指的是内径，大约15mm、20mm，25mm；8分为一寸，所以4分、6分管又称为1/2、3/4；20mm对应4分管一般用于塑料管材，指的是管材的外径，实际的通径与4分管对应；所以新型管材的规格跟镀锌管相比要放大一个规格。
管径公制及英制对照表1英寸=8英分=，4分==半寸，6分==3/4寸。
DN|英寸|公称外径对照DN|英寸|公称外径之间的关系见下表：参考用的一个方便的圆整数，与加工尺寸仅呈不严格的关系。
公称通径用字母“DN”后面紧跟一个数字标志。
公称通径(nominal diameter)，又称平均外径(mean outside diameter)。
这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之平均值当作管径称呼。
DN是公称通径，公称通径(或叫公称直径),就是各种管子与管路附件的通用口径。
同一公称直径的管子与管路附件均能相互连接，具有互换性.它不是实际意义上的管道外径或内径，虽然其数值跟管道内径较为接近或相等；为了使管子、管件连接尺寸统一，采用公称直径（也称公称口径、公称通径)。
例如焊接钢管按厚度可分为薄壁钢管、普通钢管和加厚钢管。
其公称直径不是外径，也不是内径，而是近似普通钢管内径的一个名义尺寸。
每一公称直径，对应一个外径，其内径数值随厚度不同而不同。
公称直径可用公制mm表示，也可用英制in表示。
管路附件也用公称直径表示，意义同有缝管。
DN-公称直径Ф－外径大外径系列DN15-ф22mm，DN20-ф27mmDN25-ф34mm，DN32-ф42mmDN40-ф48mm，DN50-ф60mmDN65-ф76(73)mm，DN80-ф89mm DN100-ф114mm，DN125-ф140mm DN150-ф168mm，DN200-ф219mm DN250-ф273mm，DN300-ф324mm DN350-ф360mm，DN400-ф406mmDN450-ф457mm，DN500-ф508mm DN600-ф610mm，小外径系列DN15-ф18mm，DN20-ф25mmDN25-ф32mm，DN32-ф38mmDN40-ф45mm，DN50-ф57mmDN65-ф73mm，DN80-ф89mmDN100-ф108mm，DN125-ф133mm DN150-ф159mm，DN200-ф219mm DN250-ф273mm，DN300-ф325mm DN350-ф377mm，DN400-ф426mm DN450-ф480mm，DN500-ф530mm DN600-ф630mm。
