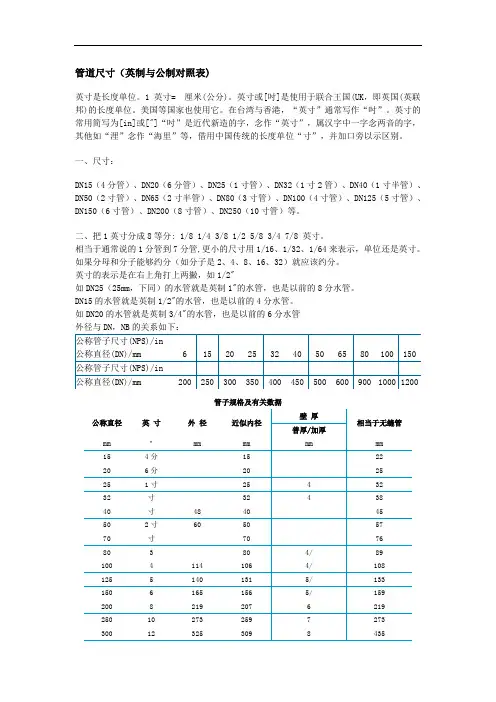

英制与公制对照表公称管子尺寸和公称直径

管道尺寸（英制与公制对照表)英寸是长度单位。

1 英寸= 厘米(公分)。

英寸或[寸]是使用于联合王国(UK，即英国(英联邦)的长度单位。

美国等国家也使用它。

在台湾与香港，“英寸”通常写作“寸”。

英寸的常用简写为[in]或["]“寸”是近代新造的字，念作“英寸”，属汉字中一字念两音的字，其他如“里”念作“海里”等，借用中国传统的长度单位“寸”，并加口旁以示区别。

一、尺寸：DN15（4分管）、DN20（6分管）、DN25（1寸管）、DN32（1寸2管）、DN40（1寸半管）、DN50（2寸管）、DN65（2寸半管）、DN80（3寸管）、DN100（4寸管）、DN125（5寸管）、DN150（6寸管）、DN200（8寸管）、DN250（10寸管）等。

二、把1英寸分成8等分: 1/8 1/4 3/8 1/2 5/8 3/4 7/8 英寸。

相当于通常说的1分管到7分管,更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。

如果分母和分子能够约分（如分子是2、4、8、16、32）就应该约分。

英寸的表示是在右上角打上两撇，如1/2"如DN25（25mm，下同）的水管就是英制1"的水管，也是以前的8分水管。

DN15的水管就是英制1/2"的水管，也是以前的4分水管。

?如DN20的水管就是英制3/4"的水管，也是以前的6分水管外径与DN，NB的关系如下：公称管子尺寸(NPS)/in公称直径(DN)/mm61520253240506580100150公称管子尺寸(NPS)/in公称直径(DN)/mm20025030035040045050060090010001200管子规格及有关数据壁厚相当于无缝公称直径英寸外径近似内径管普厚/加厚mm＂mm mm mm mm154分1522206分2025251寸2543232寸3243840寸484045502寸60505770寸7076803804/8910041141064/10812551401315/133150********/159200821920762192501027325972733001232530984353501437794854001642695354501847895905002052996406002463010755700287201086080032820975?管道尺国际寸对照表INCH STANDARD METRIC INCH COPPER PVC PE DUCTILE 15A1/2"???20"???26"303032"383538"4548"5560"7076"8589"?????? 100A4"110114"140140"160165"?216"?267"?318"???378 400A16"???429 450A18"???480 500A20"???532 550A22"???? 600A24"???635 650A26"?????? 700A28"?。

管道英制与公制对照表(总2页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--管道尺寸（英制与公制对照表)英寸是长度单位。

1 英寸= 厘米(公分)。

英寸或[吋]是使用于联合王国(UK，即英国(英联邦)的长度单位。

美国等国家也使用它。

在台湾与香港，“英寸”通常写作“吋”。

英寸的常用简写为[in]或["]“吋”是近代新造的字，念作“英寸”，属汉字中一字念两音的字，其他如“浬”念作“海里”等，借用中国传统的长度单位“寸”，并加口旁以示区别。

一、尺寸：DN15（4分管）、DN20（6分管）、DN25（1寸管）、DN32（1寸2管）、DN40（1寸半管）、DN50（2寸管）、DN65（2寸半管）、DN80（3寸管）、DN100（4寸管）、DN125（5寸管）、DN150（6寸管）、DN200（8寸管）、DN250（10寸管）等。

二、把1英寸分成8等分: 1/8 1/4 3/8 1/2 5/8 3/4 7/8 英寸。

相当于通常说的1分管到7分管,更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。

如果分母和分子能够约分（如分子是2、4、8、16、32）就应该约分。

英寸的表示是在右上角打上两撇，如1/2"如DN25（25mm，下同）的水管就是英制1"的水管，也是以前的8分水管。

DN15的水管就是英制1/2"的水管，也是以前的4分水管。

如DN20的水管就是英制3/4"的水管，也是以前的6分水管外径与DN，NB的关系如下：公称管子尺寸(NPS)/in公称直径(DN)/mm61520253240506580100150公称管子尺寸(NPS)/in公称直径(DN)/mm20025030035040045050060090010001200管子规格及有关数据公称直径英寸外径近似内径壁厚相当于无缝管普厚/加厚mm＂mm mm mm mm 154分1522 206分2025 251寸25432 32寸32438 40寸484045 502寸605057 70寸7076 803804/89 10041141064/108 12551401315/133 150********/159 20082192076219 250102732597273 300123253098435 350143779485 400164269535 450184789590 5002052996406002463010755700287201086080032820975管道尺国际寸对照表INCH STANDARD METRIC INCH COPPER PVC PE DUCTILE 15A1/2"20"26"303032"383538"4548"5560"7076"8589"100A4"110114"140140"160165"216"267"318"378 400A16"429 450A18"480 500A20"532 550A22"600A24"635 650A26"700A28"。

DN|英寸|公称外径对照DN|英寸|公称外径之间的关系见下表：1英尺=12英寸1英寸=8英分(称呼不同，单位不同，尺寸也就不一样)压力管道标准规格DN-公称直径Ф－外径大外径系列(焊管)DN15-ф22mm，DN20-ф27mmDN25-ф34mm，DN32-ф42mmDN40-ф48mm，DN50-ф60mmDN65-ф76(73)mm ，DN80-ф89mm DN100-ф114mm，DN125-ф140mm DN150-ф168mm，DN200-ф219mm DN250-ф273mm，DN300-ф324mm DN350-ф360mm，DN400-ф406mm DN450-ф457mm，DN500-ф508mm DN600-ф610mm，小外径系列（无缝管）DN15-ф18mm，DN20-ф25mmDN25-ф32mm，DN32-ф38mmDN40-ф45mm，DN50-ф57mmDN65-ф73mm，DN80-ф89mmDN100-ф108mm，DN125-ф133mm DN150-ф159mm，DN200-ф219m m DN250-ф273mm，DN300-ф325m工程管径对照表1 英寸=25.4毫米=8英分1/2 是四分(4英分) DN153/4 是六分(6英分) DN202分管DN84分管DN156分管DN201′ DN251.2′ DN321.5′ DN402′ DN502.5′ DN653′ DN804′ DN1005′ DN1256′ DN1508′ DN20010′ DN25012′ DN300GB/T50106-20012.4．1管径：管径一般用ф、DN、De来表示，单位是mm,用英制单位时，需要换算。

称呼不同，单位不同，尺寸也就不一样（见上表）。

2.4.2管径的表达方式应符合下列规定：1 水、煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径ф×壁厚表示；3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径D表示；4 塑料管材（PVC、PP、PPR）规格用de表示（GB 5836.1-92），5 当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。

英寸是长度单位。

1 英寸= 2.539999918 厘米(公分)。

英寸或[吋]是使用于联合王国(UK，即英国(英联邦)的长度单位。

美国等国家也使用它。

在台湾与香港，“英寸”通常写作“吋”。

英寸的常用简写为[in]或["]“吋”是近代新造的字，念作“英寸”，属汉字中一字念两音的字，其他如“浬”念作“海里”等，借用中国传统的长度单位“寸”，并加口旁以示区别。

一、尺寸：二、D N15（4分管）、DN20（6分管）、DN25（1寸管）、DN32（1寸2管）、DN40（1寸半管）、DN50（2寸管）、DN65（2寸半管）、DN80（3寸管）、DN100（4寸管）、DN125（5寸管）、DN150（6寸管）、DN200（8寸管）、DN250（10寸管）等。

三、把1英寸分成8等分: 1/8 1/4 3/8 1/2 5/8 3/4 7/8 英寸。

相当于通常说的1分管到7分管,更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。

如果分母和分子能够约分（如分子是2、4、8、16、32）就应该约分。

英寸的表示是在右上角打上两撇，如1/2"如DN25（25mm，下同）的水管就是英制1"的水管，也是以前的8分水管。

DN15的水管就是英制1/2"的水管，也是以前的4分水管。

如DN20的水管就是英制3/4"的水管，也是以前的6分水管PCR实验室人员配置及管理守则时间:2009-1-7 15:06:07,点击:9751．目的：保证实验室有足够数量的合格的具备开展该类实验能力的实验人员。

2．适用范围：适用于实验室人员配置、管理、培训及考核。

3．负责人：4．细则：4．1 人员要求4．1．1 本实验室工作人员应为医学检验专业或相关专业毕业，具有中级以上技术职称或专科以上学历。

4．1．2 实验室工作人员应参加卫生部或省临检中心举办的PCR技术培训，并取得合格证。

4．1．3 对于新进入本室的人员，如尚未取得PCR技术培训合格证，应在实验室有培训合格证的上级技术人员的指导下进行实验工作，实验报告由有资格人员出具，并应在最短的时间内取得上岗培训合格证。

公英制管子对照表 低压流体输送用焊接钢管壁厚 ABCDE1 低压流体输送用焊接钢管 GB/T3092-932 带螺纹和不带螺纹钢管的直径和壁厚3 公称直径 DN外径 普通钢管 加厚钢管 4 mm in mm 壁厚 mm 壁厚 mm 5 6 1/8 10 2 2.5 6 8 1/4 13.5 2.25 2.75 7 10 3/8 17 2.25 2.75 8 15 1/2 21.3 2.75 3.25 9 20 3/4 26.8 2.75 3.5 10 25 1 33.5 3.25 4 11 32 1 1/4 42.3 3.25 4 12 40 1 1/2 48 3.5 4.25 13 50 2 60 3.5 4.5 14 65 2 1/2 75.5 3.75 4.5 15 80 3 88.5 4 4.75 16 100 4 114 4 5 17 125 5 140 4 5.5 18 150 61654.55.5ABCD1 公制和英制管子公称直径（DN ）对照表 23 公制，mm 英制，in 公制，mm 英制，in4 6 1/8 250 105 8 1/4 300 126 10 3/8 350 147 15 1/2 400 168 20 3/4 500 209 25 1 600 24 10 (32) 1 1/4 700 28 11 40 1 1/2 800 32 12 50 2 900 36 13 (65) 2 1/2 1000 40 14 80 3 1100 44 15 (90) 3 1/2 1200 48 16 100 4 1400 56 17 (125) 5 1500 60 18 150 6 1600 64 19 (175) 7 1800 72 20 200 8 2000 80 21 (225)9220088化工配管用无缝及焊接钢管尺寸IIA B C D E F G H I J K L M N O1 HG20553-93（小外径）Ia系列钢管的尺寸2公称直径DN 壁厚系列3 Sch.5S Sch.10S Sch.10Sch.20Sch.30Sch.40S Sch.40Sch.60Sch.80S Sch.80Sch.100Sch.120Sch.140Sch.1604 6 φ10.2×1.0φ10.2×1.2φ10.2×1.8φ10.2×1.8φ10.2×2.3φ10.2×2.35 8 φ13.5×1.2φ13.5×1.6φ13.5×1.6φ13.5×2.3φ13.5×2.9φ13.5×2.96 10 φ14×1.2φ14×1.6φ14×2.3φ14×2.3φ14×3.2φ14×3.27 15 φ18×1.6φ18×2.0φ18×2.9φ18×2.9φ18×3.6φ18×3.6φ18×4.58 20 φ25×1.6φ25×2.0φ25×2.9φ25×2.9φ25×4.0φ25×4.0φ25×5.69 25 φ32×1.6φ32×2.9φ32×3.2φ32×3.2φ32×4.5φ32×4.5φ32×6.310 (32) φ38×1.6φ38×2.9φ38×3.6φ38×3.6φ38×5.0φ38×5.0φ38×6.311 40 φ45×1.6φ45×2.9φ45×3.6φ45×3.6φ45×5.0φ45×5.0φ45×7.112 50 φ57×1.6φ57×2.9φ57×3.2φ57×4.0φ57×4.0φ57×5.6φ57×5.6φ57×8.813 (65)φ73×2.0φ73×3.2φ73×4.5φ73×5.0φ73×5.0φ73×7.1φ73×7.1φ73×10.014 80 φ89×2.0φ89×3.2φ89×4.5φ89×5.6φ89×5.6φ89×8.0φ89×8.0φ89×11.015 100 φ108×2.0φ108×3.2φ108×5.0φ108×6.3φ108×6.3φ108×8.8φ108×8.8φ108×11.0φ108×14.216 (125) φ133×2.9φ133×3.60φ133×6.3φ133×6.3φ133×10.0φ133×10.0φ133×12.5φ133×16.017 150 φ159×2.9φ159×3.6φ159×5.6φ159×7.1φ159×7.1φ159×11.0φ159×11.0φ159×14.2φ159×17.518 200 φ219×2.9φ219×4.0φ219×6.3φ219×7.1φ219×8.0φ219×8.0φ219×10.0φ219×12.5φ219×12.5φ219×16.0φ219×17.5φ219×20.0φ219×22.219 250 φ273×3.6φ273×4.0φ273×6.3φ273×8.0φ273×8.8φ273×8.8φ273×12.5φ273×12.5φ273×16.0φ273×17.5φ273×22.2φ273×25.0φ273×28.020 300 φ325×4.0φ325×4.5φ325×6.3φ325×8.8φ325×10.0φ325×10.0φ325×14.2φ325×12.5φ325×17.5φ325×22.2φ325×25.0φ325×28.0φ325×32.021 350 φ377×4.0φ377×5.0φ377×6.3φ377×8.0φ377×10.0φ377×10.0φ377×11.0φ377×16.0φ377×12.5φ377×20.0φ377×25.0φ377×28.0φ377×32.0φ377×36.022 400 φ426×4.0φ426×5.0φ426×6.3φ426×8.0φ426×10.0φ426×10.0φ426×12.5φ426×17.5φ426×12.5φ426×22.2φ426×28.0φ426×30.0φ426×36.0φ426×40.023 450 φ480×4.0φ480×5.0φ480×6.3φ480×8.0φ480×11.0φ480×10.0φ480×14.2φ480×20.0φ480×12.5φ480×25.0φ480×30.0φ480×36.0φ480×40.0φ480×45.024 500 φ530×5.0φ530×5.6φ530×6.3φ530×10.0φ530×12.5φ530×10.0φ530×16.0φ530×20.0φ530×12.5φ530×28.0φ530×32.0φ530×40.0φ530×45.0φ530×50.025 (550) φ559.0×5.0φ559.0×5.6φ559.0×6.3φ559.0×10.0φ559.0×12.5φ559.0×10.0 -----------φ559.0×25.0φ559.0×12.5φ559.0×28.0φ559.0×36.0φ559.0×40.0φ559.0×50.0φ559.0×55.0中石化钢管壁厚系列A B C D E F G H I J K L M N O P Q1公称直径DN 外径SH3405-96 碳素钢、低合金钢、合金钢、奥氏体不锈钢无缝及焊接钢管壁厚度，mm2 sch5s sch10s sch20s sch40s sch80s sch20 sch30 sch40 sch60 sch80 sch100 sch120 sch140 sch160 xxs3 10 17 1.2 1.6 2.0 2.5 3.2 2.5 3.54 15 22 1.6 2.0 2.5 3.0 4.0 3.0 4.0 5.0 7.55 20 27 1.6 2.0 2.5 3.0 4.0 3.0 4.0 5.5 8.06 25 34 1.6 2.8 3.0 3.5 4.5 3.5 4.5 6.5 9.07 (32) 42 1.6 2.8 3.0 3.5 5.0 3.5 5.0 7.0 10.08 40 48 1.6 2.8 3.0 4.0 5.0 4.0 5.0 7.0 10.09 50 60 1.6 2.8 3.5 4.0 5.5 3.5 4.0 5.0 5.5 7.0 8.5 11.010 (65) 76 2.0 3.0 3.5 5.0 7.0 4.5 5.0 6.0 7.0 8.0 9.5 14.011 80 89 2.0 3.0 4.0 5.5 7.5 4.5 5.5 6.5 7.5 9.0 11.0 15.012 100 114 2.0 3.0 4.0 6.0 8.5 5.0 6.0 7.0 8.5 11.0 14.0 17.013 (125) 140 2.8 3.5 5.0 6.5 9.5 5.0 6.5 8.0 9.5 13.0 - 16.0 19.014 150 168 2.8 3.5 5.0 7.0 11.0 5.5 6.5 7.0 9.5 11.0 14.0 18.0 22.015 200 219 2.8 4.0 6.5 8.0 13.0 6.57.0 8.0 10.0 13.0 15.0 18.0 20.0 24.0 23.016 250 273 3.5 4.0 6.5 9.5 15.0 6.58.0 9.5 13.0 15.0 18.0 22.0 25.0 28.0 25.017 300 325 4.0 4.5 6.5 9.5 17.0 6.58.5 10.0 14.0 17.0 22.0 25.0 28.0 34.0 26.018 350 356 4.0 5.0 8.09.5 11.0 15.0 19.0 24.0 28.0 32.0 36.019 400 406 4.5 5.0 8.09.5 13.0 17.0 22.0 26.0 32.0 36.0 40.020 450 457 8.011.0 14.0 19.0 24.0 30.0 35.0 40.0 45.021 500 508 9.513.0 15.0 20.0 26.0 32.0 38.0 45.0 50.022 550 559 9.513.0 17.0 22.0 28.0 35.0 42.0 48.0 54.023 600 610 9.514.0 18.0 25.0 32.0 38.0 45.0 52.0 60.0GB钢管壁厚系列A B C D E F G H I J K L M N O P1 公称直径DN外径mm 配GB12459-90无缝管件系列A用碳素钢、低合金钢、合金钢及奥氏体不锈钢无缝钢管壁厚2 mm in sch5s sch10 sch10s sch20 sch20s sch30 sch40 sch60 sch80 sch100 sch120 sch140 sch1603 15 1/2 21.3 1.6 1.6 2.0 2.0 2.6 2.9 3.64 20 3/4 26.9 1.6 1.8 2.0 2.3 2.6 2.9 4.0 5.65 25 1 33.7 1.6 2.0 2.9 2.6 3.2 3.2 4.5 6.36 (32) 1 1/4 42.4 1.6 2.6 2.9 2.9 3.2 3.6 5.0 6.37 40 1 1/2 48.3 1.6 2.6 2.9 2.9 3.2 3.6 5.0 7.18 50 2 60.3 1.6 2.9 2.9 3.2 3.6 4.0 5.6 8.89 (65) 2 1/2 76.1 2.0 4.0 3.2 4.5 3.6 5.0 7.1 10.010 80 3 88.9 2.0 4.0 3.2 4.5 4.0 5.6 8.0 11.011 100 4 114.3 2.0 4.5 3.2 5.0 4.0 6.3 8.8 11.0 14.212 (125) 5 139.7 2.9 4.5 3.6 5.0 5.0 5.6 6.3 8.0 10.0 12.5 16.013 150 6 168.3 2.9 5.0 3.6 5.6 5.0 6.3 7.1 8.0 11.0 14.2 17.514 200 8 219.1 2.9 5.9 4.0 6.3 6.3 7.1 8.0 10.0 12.5 16.0 17.5 20.0 22.215 250 10 273 3.6 5.9 4.0 6.3 6.3 8.0 8.8 12.5 16.0 17.5 22.2 25.0 28.016 300 12 323.9 4.0 5.9 4.5 6.3 6.3 8.8 10.0 14.2 17.5 22.2 25.0 28.0 32.017 350 14 355.6 4.0 6.3 5.0 8.0 10.0 11.0 16.0 20.0 25.0 28.0 32.0 36.018 400 16 406.4 4.0 6.3 5.0 8.0 10.0 12.5 17.5 22.2 28.0 30.0 36.0 40.019 450 18 457 4.0 6.3 5.0 8.0 11.0 14.2 20.0 25.0 30.0 36.0 40.0 45.020 500 20 508 5.0 6.3 5.6 10.0 12.5 16.0 20.0 28.0 32.0 40.0 45.0 50.0主要配管标准外径对照A B C D E F G H I J K L M1 中国主要配管用标准外径与ISO及各国标准的对照2 日本（JIS）JIS配管用ISO 英国（BS）德国（DIN）美国（ANSI）中国3 公称直径ISO 4200系列ⅠISO 65 BS 3600 BS 1387 DIN 2448 DIN2458DIN 2440 DIN2441 ANSI B36,10 GB8163 SH34054 A,mm B, in 外径5 1 2 3 4 56789 10 11 12 136 6 1/8 10.5 10.2 （10.2）10.2 （10.2）10.2 10.2 10.37 8 1/4 13.8 13.5 （13.5）13.5 （13.6）13.5 13.5 13.78 10 3/8 17.3 17.2 （17.1）17.2 （17.1）17.2 17.2 17.1 14.0 17.09 15 1/2 21.7 21.3 （21.4）21.3 （21.4）21.3 21.3 21.3 18.0 22.0 22.010 20 3/4 27.2 26.9 （26.9）26.9 （26.9）26.9 26.9 26.7 25.0 27.0 27.011 25 1 34.0 33.7 （33.75）33.7 （33.8）33.7 33.7 33.4 32.0 34.0 34.012 （32）1+1/4 42.7 42.4 （42.45）42.4 （42.5）42.4 42.4 42.2 （38）42.0 42.013 40 1+1/2 48.6 48.2 （48.35）48.3 （48.4）48.3 48.3 48.3 45.0 48.0 48.014 50 2 60.5 60.3 （60.25）60.3 （60.3）60.3 60.3 60.3 57.0 60.0 60.015 （65）2+1/2 76.3 76.1 （75.95）76.1 （76）76.1 76.1 73 76.016 80 3 89.1 88.9 （88.75）88.9 （88.8）88.9 88.9 88.9 89.0 89.017 （90）3+1/2 101.6 101.6 101.6 101.618 100 4 114.3 114.3 （114.05）114.3 （114.1）114.3 114.3 114.3 108.0 114.0 114.019 （125） 5 139.8 139.7（139.65）139.7（139.7）139.7139.7141.3 133.0 140.0 140.020 150 6 165.2 168.2 （165.2）163.3 （165.1）168.3 165.1 168.3 159.0 168.0 168.021 （175）7 190.7 193.7 193.722 200 8 216.3 219.1 219.1 219.1 219.1 219.0 219.023 （225）9 241.824 250 10 267.4 273 273 273 273 273.0 273.025 300 12 318.5 323.9 323.9 323.9 323.9 325.0 325.026 350 14 355.6 355.6 335.6 335.6 355 377.0 356.027 400 16 406.4 406.4 406.4 406.4 406.4 426.0 406.028 （450）18 457.0 457 457 457.2 457.2 480.0 457.029 500 20 508.0 508 508 508 508 530.0 508.030 （550）22 558.8 559 558.8 558 559.031 600 24 609.6 610 610 609.6 609.6 630.0 610.0。

管道尺寸（英制与公制对照表)一、尺寸：DN15（4分管）、DN20（6分管）、DN25（1寸管）、DN32（1寸2管）、DN40（1寸半管）、DN50（2寸管）、DN65（2寸半管）、DN80（3寸管）、DN100（4寸管）、DN125（5寸管）、DN150（6寸管）、DN200（8寸管）、DN250（10寸管）等。

二、把1英寸分成8等分: 1/8 1/4 3/8 1/2 5/8 3/4 7/8 英寸。

相当于通常说的1分管到7分管,更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。

如果分母和分子能够约分（如分子是2、4、8、16、32）就应该约分。

英寸的表示是在右上角打上两撇，如1/2"如DN25（25mm，下同）的水管就是英制1"的水管，也是以前的8分水管。

DN15的水管就是英制1/2"的水管，也是以前的4分水管。

?如DN20的水管就是英制3/4"的水管，也是以前的6分水管外径与DN，NB的关系如下：公称管子尺寸(NPS)/in 0.25 0.5 0.75 1.0 1.25 1.5 2.0 2.5 3.0 4.0 6.0 公称直径(DN)/mm 6 15 20 25 32 40 50 65 80 100 150 公称管子尺寸(NPS)/in 8.0 10.0 12.0 14.0 16.0 18.0 20.0 24.0 36.0 42.0 48.0 公称直径(DN)/mm 200 250 300 350 400 450 500 600 900 1000 1200管子规格及有关数据公称直径英寸外径近似内径壁厚相当于无缝管普厚/加厚mm ＂mm mm mm mm15 4分21.25 15 2.75/3.25 22 20 6分26.75 20 2.75/3.5 25 25 1寸33.5 25 3.25/4 32 32 1.2寸42.25 32 3.25/4 38 40 1.5寸48 40 3.5/4.25 45 50 2寸60 50 3.5/4.5 57 70 2.5寸75.5 70 3.75/4.5 76 80 3 88.5 80 4/4.75 89 100 4 114 106 4/5.0 108 125 5 140 131 5/5.5 133 150 6 165 156 5/5.5 159 200 8 219 207 6 219 250 10 273 259 7 273 300 12 325 309 8 435 350 14 377 9 485 400 16 426 9 535 450 18 478 9 590 500 20 529 9 640 600 24 630 10 755 700 28 720 10 860 800 32 820 975国际管道尺寸对照表N.D INCH STANDARD METRIC INCH COPPER PVC PE DUCTILE 15A 1/2" 21.7 20 21.5-22.0 22 20A 3/4" 27.2/28.5 26 27.0-27.6 26 25A 1" 34.0 30 28.24 30 32 34.0-34.7 34 32A 1-1/4" 42.7 38 34.59 35 38 42.0-42.8 48 40A 1-1/2" 48.6 44.5 40.95 45 48 48.0-48.9 60 50A 2" 60.6 57.0 54.05 55 60 60.0-61.1 76 65A 2-1/2" 76.3 76.1 66.75 70 76 76.0-77.3 89 80A 3" 89.1 88.9 79.85 85 89 89.0-90.5 98 90A 3-1/2" 101.6100A 4" 114.3 108.0 106.27 110 114 114.0-115.9 118 125A 5" 139.8 133.0 131.67 140 140 140.0-142.3 144 150A 6" 165.2 159.0 157.68 160 165 165.0-167.6 170 200A 8" 216.3 219.0 208.48 216 216.0-218.8 222 250A 10" 267.4 267.0 260.50 267 267.0-270.1 274 300A 12" 318.5 323.9 312.11 318 318.0-321.3 326 350A 14" 355.6 368.0 363.72 378 400A 16" 406.4 419.0 414.52 429 450A 18" 457.2 457.2 465.32 480 500A 20" 508.0 508.0 516.94 532 550A 22" 558.8 558.0 567.74600A 24" 609.6 619.0 619.35 635 650A 26" 660.4700A 28" 711.2。

1、公称直径就是公称口径或叫公称通径或叫公称尺寸，哪里来的区别啊？2、直径与口径在管道工程上也没有区别的呀。

3、公称直径就是各种管子与管路附件的通用口径。

同一公称直径的管子与管路附件均能相互连接，具有互换性.它不是实际意义上的管道外径或内径，虽然其数值跟管道内径较为接近或相等，是供参考用的一个方便的圆整数，与加工尺寸仅呈不严格的关系。

公称直径不是外径，也不是内径，而是近似普通钢管内径的一个名义尺寸。

为了使管子、管件连接尺寸统一，每一公称直径，对应一个外径，其内径数值随厚度不同而不同。

3、符号是DN，单位是毫米，但省略不写。

也可用英制in表示。

4、通常公称直径是对有缝钢管、铸铁管、混凝土管等管子的标称，无缝钢管不用此表示法（用外径*壁厚）不过就算你用了，大家也能看明白，个人觉得无所谓。

管路附件也用公称直径表示，意义同有缝管。

5、钢管安装时无需换算，因为在同一标准里同一公称直径同一压力等级的连接尺寸相同，并且同一材料的外径也相同，实行公称直径的目的就是为了方便连接性，要换算的话岂不是白实行了吗。

6、强调：公称直径即不是管的外径，也不是管的内径，还不是内外径的平均值(设备的公称直径是指外径)。

举实际列子：DN20的焊管外径26.75壁厚2.75 ；DN25的焊管外径33.50壁厚3.25 ；DN32的焊管外径42.25壁厚3.25 ；DN150的焊管外径165壁厚4.5。

一、1吋=25.4二、吋是公称直径的英制叫法换算成毫米也只能是公称直径的米制叫法，不能对应外径，因为同一公称直径的管子还有大小口径之分三、在管道的规格上没有绝对的换算公式，对于小于100只能以1吋=25 来模糊计算，取其相近的数，对于大于100的管子用1吋=25可以完全匹配计算。

常用的如下：公称直径DN6 对应的俗称1分公称直径DN8 对应的俗称2分公称直径DN10 对应的俗称3分公称直径DN15 对应的俗称4分公称直径DN20 对应的俗称6分公称直径DN25 对应的俗称1吋公称直径DN32 对应的俗称1吋2分公称直径DN40 对应的俗称1吋半公称直径DN50 对应的俗称2吋公称直径DN65 对应的俗称2吋半公称直径DN80 对应的俗称3吋公称直径DN100 对应的俗称4吋公称直径DN125 对应的俗称5吋公称直径DN150 对应的俗称6吋公称直径DN200 对应的俗称8吋公称直径DN250 对应的俗称10吋公称直径DN300 对应的俗称12吋公称直径DN350 对应的俗称14吋公称直径DN400 对应的俗称16吋公称直径DN450 对应的俗称18吋公称直径DN500 对应的俗称20吋公称直径DN600 对应的俗称24吋。

管道尺寸（英制与公制对照表)英寸是长度单位。

1 英寸= 2.539999918 厘米（公分).英寸或［吋］是使用于联合王国(UK,即英国（英联邦)的长度单位。

美国等国家也使用它.在台湾与香港，“英寸”通常写作“吋”.英寸的常用简写为[in］或［”］“吋”是近代新造的字，念作“英寸”，属汉字中一字念两音的字，其他如“浬"念作“海里”等，借用中国传统的长度单位“寸”，并加口旁以示区别。

一、尺寸：DN15（4分管）、DN20（6分管)、DN25（1寸管)、DN32（1寸2管)、DN40（1寸半管)、DN50(2寸管）、DN65（2寸半管)、DN80(3寸管）、DN100（4寸管)、DN125（5寸管）、DN150（6寸管）、DN200（8寸管）、DN250(10寸管）等。

二、把1英寸分成8等分： 1/8 1/4 3/8 1/2 5/8 3/4 7/8 英寸。

相当于通常说的1分管到7分管，更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。

如果分母和分子能够约分(如分子是2、4、8、16、32）就应该约分.英寸的表示是在右上角打上两撇，如1/2"如DN25（25mm,下同）的水管就是英制1”的水管，也是以前的8分水管。

DN15的水管就是英制1/2”的水管，也是以前的4分水管。

如DN20的水管就是英制3/4"的水管，也是以前的6分水管外径与DN，NB的关系如下:公称管子尺寸（NPS)/in 0。

25 0.5 0.75 1。

0 1。

25 1.5 2。

0 2。

5 3.0 4。

0 6。

0 公称直径（DN）/mm 6 15 20 25 32 40 50 65 80 100 150 公称管子尺寸（NPS）/in 8.0 10。

0 12.0 14。

0 16.0 18。

0 20。

0 24.0 36。

0 42.0 48.0 公称直径（DN)/mm 200 250 300 350 400 450 500 600 900 1000 1200管子规格及有关数据公称直径英寸外径近似内径壁厚相当于无缝管普厚/加厚mm ＂mm mm mm mm 15 4分21。

管道尺寸（英制与公制对照表)英寸是长度单位。

1 英寸= 厘米(公分)。

英寸或[吋]是使用于联合王国(UK，即英国(英联邦)的长度单位。

美国等国家也使用它。

在台湾与香港，“英寸”通常写作“吋”。

英寸的常用简写为[in]或["]“吋”是近代新造的字，念作“英寸”，属汉字中一字念两音的字，其他如“浬”念作“海里”等，借用中国传统的长度单位“寸”，并加口旁以示区别。

一、尺寸：DN15（4分管）、DN20（6分管）、DN25（1寸管）、DN32（1寸2管）、DN40（1寸半管）、DN50（2寸管）、DN65（2寸半管）、DN80（3寸管）、DN100（4寸管）、DN125（5寸管）、DN150（6寸管）、DN200（8寸管）、DN250（10寸管）等。

二、把1英寸分成8等分: 1/8 1/4 3/8 1/2 5/8 3/4 7/8 英寸。

相当于通常说的1分管到7分管,更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。

如果分母和分子能够约分（如分子是2、4、8、16、32）就应该约分。

英寸的表示是在右上角打上两撇，如1/2"如DN25（25mm，下同）的水管就是英制1"的水管，也是以前的8分水管。

DN15的水管就是英制1/2"的水管，也是以前的4分水管。

如DN20的水管就是英制3/4"的水管，也是以前的6分水管外径与DN，NB的关系如下：公称管子尺寸(NPS)/in公称直径(DN)/mm 6 15 20 25 32 40 50 65 80 100 150 公称管子尺寸(NPS)/in公称直径(DN)/mm 200 250 300 350 400 450 500 600 900 1000 1200管子规格及有关数据公称直径英寸外径近似内径壁厚相当于无缝管普厚/加厚mm ＂mm mm mm mm 15 4分15 22 20 6分20 25 25 1寸25 4 32 32 寸32 4 38 40 寸48 40 45 50 2寸60 50 57 70 寸70 76 80 3 80 4/ 89 100 4 114 106 4/ 108 125 5 140 131 5/ 133 150 6 165 156 5/ 159 200 8 219 207 6 219 250 10 273 259 7 273 300 12 325 309 8 435350 14 377 9 485400 16 426 9 535450 18 478 9 590500 20 529 9 640600 24 630 10 755700 28 720 10 860800 32 820 975管道尺国际寸对照表INCH STANDARD METRIC INCH COPPER PVC PE DUCTILE 15A 1/2" 20" 26" 30 30 32" 38 35 38" 45 48" 55 60" 70 76" 85 89"100A 4" 110 114" 140 140" 160 165" 216" 267" 318" 378 400A 16" 429 450A 18" 480 500A 20" 532 550A 22"600A 24" 635 650A 26"700A 28"。

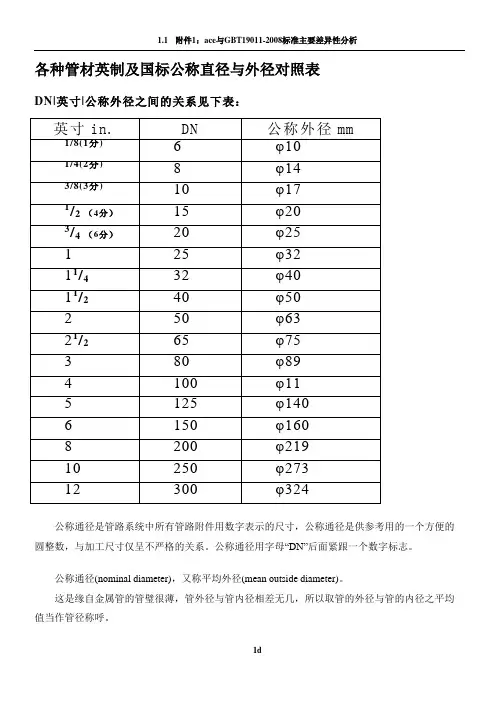

各种管材英制及国标公称直径与外径对照表
DN|英寸|公称外径之间的关系见下表：
公称通径是管路系统中所有管路附件用数字表示的尺寸，公称通径是供参考用的一个方便的圆整数，与加工尺寸仅呈不严格的关系。

公称通径用字母“DN”后面紧跟一个数字标志。

公称通径(nominal diameter)，又称平均外径(mean outside diameter)。

这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之平均值当作管径称呼。

DN是公称通径，公称通径(或叫公称直径),就是各种管子与管路附件的通用口径。

其公称直径不是外径，也不是内径，而是近似普通钢管内径的一个名义尺寸。

每一公称直径，对应一个外径，其内径数值随厚度不同而不同。

公称直径可用公制mm表示，也可用英制in表示。

管路附件也用公称直径表示，意义同有缝管。

英寸是长度单位。

1 英寸= 厘米(公分)。

英寸或[寸]是使用于联合王国(UK，即英国(英联邦)的长度单位。

美国等国家也使用它。

在台湾与香港，“英寸”通常写作“寸”。

英寸的常用简写为[in]或["]“寸”是近代新造的字，念作“英寸”，属汉字中一字念两音的字，其他如“里”念作“海里”等，借用中国传统的长度单位“寸”，并加口旁以示区别。

一、尺寸：
二、D N15（4分管）、DN20（6分管）、DN25（1寸管）、DN32（1寸2管）、DN40（1寸半管）、DN50（2寸管）、
DN65（2寸半管）、DN80（3寸管）、DN100（4寸管）、DN125（5寸管）、DN150（6寸管）、DN200（8寸管）、DN250（10寸管）等。

三、把1英寸分成8等分: 1/8 1/4 3/8 1/2 5/8 3/4 7/8 英寸。

相当于通常说的1分管到7分管,更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。

如果分母和分子能够约分（如分子是2、4、8、16、32）就应该约分。

英寸的表示是在右上角打上两撇，如1/2"
如DN25（25mm，下同）的水管就是英制1"的水管，也是以前的8分水管。

DN15的水管就是英制1/2"的水管，也是以前的4分水管。

?
如DN20的水管就是英制3/4"的水管，也是以前的6分水管
外径与DN，NB的关系如下：。

英寸是长度单位。

1 英寸= 厘米(公分)。

英寸或[寸]是使用于联合王国(UK，即英国(英联邦)的长度单位。

美国等国家也使用它。

在台湾与香港，“英寸”通常写作“寸”。

英寸的常用简写为[in]或["]“寸”是近代新造的字，念作“英寸”，属汉字中一字念两音的字，其他如“里”念作“海里”等，借用中国传统的长度单位“寸”，并加口旁以示区别。

一、尺寸：
DN15（4分管）、DN20（6分管）、DN25（1寸管）、DN32（1寸2管）、DN40（1寸半管）、DN50（2寸管）、DN65（2寸半管）、DN80（3寸管）、DN100（4寸管）、DN125（5寸管）、DN150（6寸管）、DN200（8寸管）、DN250（10寸管）等。

二、把1英寸分成8等分: 1/8 1/4 3/8 1/2 5/8 3/4 7/8 英寸。

相当于通常说的1分管到7分管,更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。

如果分母和分子能够约分（如分子是2、4、8、16、32）就应该约分。

英寸的表示是在右上角打上两撇，如1/2"
如DN25（25mm，下同）的水管就是英制1"的水管，也是以前的8分水管。

DN15的水管就是英制1/2"的水管，也是以前的4分水管。

?
如DN20的水管就是英制3/4"的水管，也是以前的6分水管。

管道英制与公制对照表公司内部档案编码：[OPPTR-OPPT28-OPPTL98-OPPNN08]管道尺寸（英制与公制对照表)英寸是长度单位。

1 英寸= 厘米(公分)。

英寸或[寸]是使用于联合王国(UK，即英国(英联邦)的长度单位。

美国等国家也使用它。

在台湾与香港，“英寸”通常写作“寸”。

英寸的常用简写为[in]或["]“寸”是近代新造的字，念作“英寸”，属汉字中一字念两音的字，其他如“里”念作“海里”等，借用中国传统的长度单位“寸”，并加口旁以示区别。

一、尺寸：DN15（4分管）、DN20（6分管）、DN25（1寸管）、DN32（1寸2管）、DN40（1寸半管）、DN50（2寸管）、DN65（2寸半管）、DN80（3寸管）、DN100（4寸管）、DN125（5寸管）、DN150（6寸管）、DN200（8寸管）、DN250（10寸管）等。

二、把1英寸分成8等分: 1/8 1/4 3/8 1/2 5/8 3/4 7/8 英寸。

相当于通常说的1分管到7分管,更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。

如果分母和分子能够约分（如分子是2、4、8、16、32）就应该约分。

英寸的表示是在右上角打上两撇，如1/2"如DN25（25mm，下同）的水管就是英制1"的水管，也是以前的8分水管。

DN15的水管就是英制1/2"的水管，也是以前的4分水管。

如DN20的水管就是英制3/4"的水管，也是以前的6分水管外径与DN，NB的关系如下：公称管子尺寸(NPS)/in公称直径(DN)/mm61520253240506580100150公称管子尺寸(NPS)/in公称直径(DN)/mm20025030035040045050060090010001200管子规格及有关数据公称直径英寸外径近似内径壁厚相当于无缝管普厚/加厚mm＂mm mm mm mm 154分1522 206分2025 251寸25432 32寸3243840寸484045502寸60505770寸7076803804/8910041141064/10812551401315/133150********/159200821920762192501027325972733001232530984353501437794854001642695354501847895905002052996406002463010755700287201086080032820975管道尺国际寸对照表INCH STANDARD METRIC INCH COPPER PVC PE DUCTILE 15A1/2"20"26"303032"383538"4548"5560"7076"8589"100A4"110114"140140"160165"216"267"318"378 400A16"429 450A18"480 500A20"532 550A22"600A24"635 650A26"700A28"。

管道尺寸（英制与公制对照表)英寸是长度单位。

1 英寸= 2.539999918 厘米(公分)。

英寸或[寸]是使用于联合王国(UK，即英国(英联邦)的长度单位。

美国等国家也使用它。

在台湾与香港，“英寸”通常写作“寸”。

英寸的常用简写为[in]或["]“寸”是近代新造的字，念作“英寸”，属汉字中一字念两音的字，其他如“里”念作“海里”等，借用中国传统的长度单位“寸”，并加口旁以示区别。

一、尺寸：DN15（4分管）、DN20（6分管）、DN25（1寸管）、DN32（1寸2管）、DN40（1寸半管）、DN50（2寸管）、DN65（2寸半管）、DN80（3寸管）、DN100（4寸管）、DN125（5寸管）、DN150（6寸管）、DN200（8寸管）、DN250（10寸管）等。

二、把1英寸分成8等分: 1/8 1/4 3/8 1/2 5/8 3/4 7/8 英寸。

相当于通常说的1分管到7分管,更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。

如果分母和分子能够约分（如分子是2、4、8、16、32）就应该约分。

英寸的表示是在右上角打上两撇，如1/2"如DN25（25mm，下同）的水管就是英制1"的水管，也是以前的8分水管。

DN15的水管就是英制1/2"的水管，也是以前的4分水管。

?如DN20的水管就是英制3/4"的水管，也是以前的6分水管外径与DN，NB的关系如下：公称管子尺寸(NPS)/in 0.25 0.5 0.75 1.0 1.25 1.5 2.0 2.5 3.0 4.0 6.0 公称直径(DN)/mm 6 15 20 25 32 40 50 65 80 100 150 公称管子尺寸(NPS)/in 8.0 10.0 12.0 14.0 16.0 18.0 20.0 24.0 36.0 42.0 48.0 公称直径(DN)/mm 200 250 300 350 400 450 500 600 900 1000 1200管子规格及有关数据公称直径英寸外径近似内径壁厚相当于无缝管普厚/加厚mm ＂mm mm mm mm 15 4分21.25 15 2.75/3.25 22 20 6分26.75 20 2.75/3.5 25 25 1寸33.5 25 3.25/4 32 32 1.2寸42.25 32 3.25/4 38 40 1.5寸48 40 3.5/4.25 45 50 2寸60 50 3.5/4.5 57 70 2.5寸75.5 70 3.75/4.5 76 80 3 88.5 80 4/4.75 89 100 4 114 106 4/5.0 108 125 5 140 131 5/5.5 133 150 6 165 156 5/5.5 159 200 8 219 207 6 219 250 10 273 259 7 273 300 12 325 309 8 435350 14 377 9 485400 16 426 9 535450 18 478 9 590500 20 529 9 640600 24 630 10 755700 28 720 10 860800 32 820 975?管道尺国际寸对照表N.D INCH STANDARD METRIC INCH COPPER PVC PE DUCTILE 15A 1/2" 21.7 ? ? ? 20 21.5-22.0 22 20A 3/4" 27.2/28.5 ? ? ? 26 27.0-27.6 26 25A 1" 34.0 30 28.24 30 32 34.0-34.7 34 32A 1-1/4" 42.7 38 34.59 35 38 42.0-42.8 48 40A 1-1/2" 48.6 44.5 40.95 45 48 48.0-48.9 60 50A 2" 60.6 57.0 54.05 55 60 60.0-61.1 76 65A 2-1/2" 76.3 76.1 66.75 70 76 76.0-77.3 89 80A 3" 89.1 88.9 79.85 85 89 89.0-90.5 98 90A 3-1/2" 101.6 ? ? ? ? ? ? 100A 4" 114.3 108.0 106.27 110 114 114.0-115.9 118 125A 5" 139.8 133.0 131.67 140 140 140.0-142.3 144 150A 6" 165.2 159.0 157.68 160 165 165.0-167.6 170 200A 8" 216.3 219.0 208.48 ? 216 216.0-218.8 222 250A 10" 267.4 267.0 260.50 ? 267 267.0-270.1 274 300A 12" 318.5 323.9 312.11 ? 318 318.0-321.3 326 350A 14" 355.6 368.0 363.72 ? ? ? 378 400A 16" 406.4 419.0 414.52 ? ? ? 429 450A 18" 457.2 457.2 465.32 ? ? ? 480 500A 20" 508.0 508.0 516.94 ? ? ? 532 550A 22" 558.8 558.0 567.74 ? ? ? ? 600A 24" 609.6 619.0 619.35 ? ? ? 635 650A 26" 660.4 ? ? ? ? ? ? 700A 28" 711.2 ?。

管道尺寸（英制与公制对照表)
英寸是长度单位。

1 英寸= 2.539999918 厘米(公分)。

英寸或[吋]是使用于联合王国(UK，即英国(英联邦)的长度单位。

美国等国家也使用它。

在台湾与香港，“英寸”通常写作“吋”。

英寸的常用简写为[in]或["]“吋”是近代新造的字，念作“英寸”，属汉字中一字念两音的字，其他如“浬”念作“海里”等，借用中国传统的长度单位“寸”，并加口旁以示区别。

一、尺寸：
DN15（4分管）、DN20（6分管）、DN25（1寸管）、DN32（1寸2管）、DN40（1寸半管）、DN50（2寸管）、DN65（2寸半管）、DN80（3寸管）、DN100（4寸管）、DN125（5寸管）、DN150（6寸管）、DN200（8寸管）、DN250（10寸管）等。

二、把1英寸分成8等分: 1/8 1/4 3/8 1/2 5/8 3/4 7/8 英寸。

相当于通常说的1分管到7分管,更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。

如果分母和分子能够约分（如分子是2、4、8、16、32）就应该约分。

英寸的表示是在右上角打上两撇，如1/2"
如DN25（25mm，下同）的水管就是英制1"的水管，也是以前的8分水管。

DN15的水管就是英制1/2"的水管，也是以前的4分水管。

如DN20的水管就是英制3/4"的水管，也是以前的6分水管
外径与DN，NB的关系如下：。

各种管材英制及国标公称直径与外径对照表
DN｜英寸|公称外径之间的关系见下表：
用的一个方便的圆整数，与加工尺寸仅呈不严格的关系.公称通径用字母“DN"后面紧跟一个数字标志。

公称通径(nominal diameter），又称平均外径(mean outside diameter)。

这是缘自金属管的管璧很薄，管外径与管内径相差无几,所以取管的外径与管的内径之平均值当作管径称呼。

DN是公称通径，公称通径（或叫公称直径），就是各种管子与管路附件的通用口径。

其公称直径不是外径，也不是内径，而是近似普通钢管内径的一个名义尺寸。

每一公称直径，对应一个外径，其内径数值随厚度不同而不同。

公称直径可用公制mm表示，也可用英制in表示.管路附件也用公称直径表示，意义同有缝管。
