压缩空气冷干机工作原理

冷干机基础知识

一、基本介绍

1、定义

冷干机是冷冻式干燥机的简称，冷干机是引用新型技术，属于气动系统中的气源处理元件。

2、分类

水冷型冷干机

风冷型冷干机

3、主要参数

进气温度：℃

压缩机功率：KW

处理量：Nm3/min（标准大气压下立方米每分钟)

工作压力：Mpa(1psi=6.895kPa=0.0689476bar =0.006895MPa）

压缩空气标准处理系统图

二、冷干机工作原理 由空压机出来的压缩空气，首先在换热器中与干燥过的低温压缩空气进行热交换，降低温度，然后进入蒸发器被进一步降温至2℃左右，在此露点，压缩空气中的大部分水已成液态被排出，将含水量极少的压缩空气进入吸附塔内，进一步干燥除水，最后低温的干燥压缩空气进入换热器，冷却高温湿空气，同时本身温度也升高，可防止压缩空气输送管路外壁结露，经升温后的压缩空气中取一小部分用作吸附剂的再生，提高再生效率，降低能耗。利用冷媒与压缩空气进行热交换，把压缩空气温度降到2～10℃范围的露点温度，使压缩空气中含水量趋于超饱和的状态，从而除去压缩空气中的水分（水蒸气成分）。

开机后冷媒经压缩机压缩由原来的低温低压状态变成高温高压的蒸气。高温高压的蒸气流入冷凝器及二次冷凝器，其热量通过热交换被冷却介质带走，温度下降，高温高压的蒸气因为冷凝变成了常温高压的液体。

常温高压的液体冷媒流过膨胀阀，因为膨胀阀的节流作用压力降低，使得冷媒变成常温低压的液体。

常温低压的液体进入蒸发器后，因为压力的降低液态冷媒沸腾蒸发变成低压低温的气体，冷媒蒸发时吸收了大量压缩空气的热量，使得压缩空气的温度下降达到干燥的目的。

蒸发后的低温低压冷媒蒸气，从压缩机的吸气口流回，被压缩压缩后排出进入下一循环。

1压缩机、2冷凝器、3节流阀、4蒸发器、5储液器、6气水分离器、7自动排水器、8前置冷却器、9压力表、10气枪、11干燥过滤器、12高低压保护开关、13热气旁通阀、14压缩空气进口、15干燥空气出口、16预冷回热器

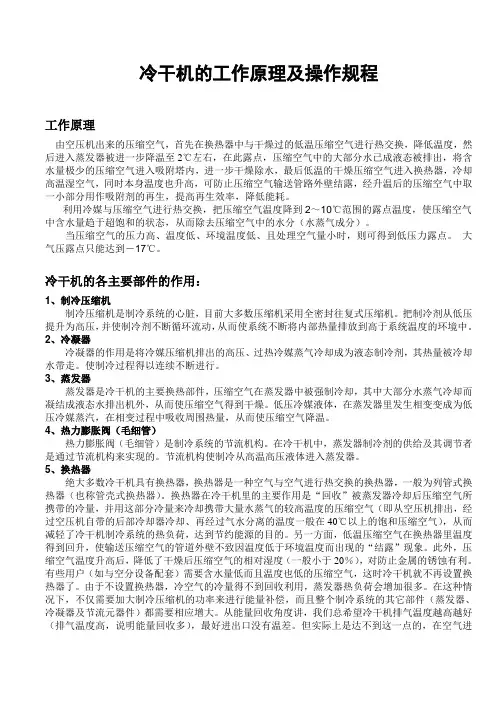

冷干机的工作原理及操作规程

工作原理

由空压机出来的压缩空气，首先在换热器中与干燥过的低温压缩空气进行热交换，降低温度，然后进入蒸发器被进一步降温至2℃左右，在此露点，压缩空气中的大部分水已成液态被排出，将含水量极少的压缩空气进入吸附塔内，进一步干燥除水，最后低温的干燥压缩空气进入换热器，冷却高温湿空气，同时本身温度也升高，可防止压缩空气输送管路外壁结露，经升温后的压缩空气中取一小部分用作吸附剂的再生，提高再生效率，降低能耗。

利用冷媒与压缩空气进行热交换，把压缩空气温度降到2～10℃范围的露点温度，使压缩空气中含水量趋于超饱和的状态，从而除去压缩空气中的水分（水蒸气成分）。

当压缩空气的压力高、温度低、环境温度低、且处理空气量小时，则可得到低压力露点。 大气压露点只能达到－17℃。

冷干机的各主要部件的作用：

1、制冷压缩机

制冷压缩机是制冷系统的心脏，目前大多数压缩机采用全密封往复式压缩机。把制冷剂从低压提升为高压，并使制冷剂不断循环流动，从而使系统不断将内部热量排放到高于系统温度的环境中。

2、冷凝器

冷凝器的作用是将冷媒压缩机排出的高压、过热冷媒蒸气冷却成为液态制冷剂，其热量被冷却水带走。使制冷过程得以连续不断进行。

3、蒸发器

蒸发器是冷干机的主要换热部件，压缩空气在蒸发器中被强制冷却，其中大部分水蒸气冷却而凝结成液态水排出机外，从而使压缩空气得到干燥。低压冷媒液体，在蒸发器里发生相变变成为低压冷媒蒸汽，在相变过程中吸收周围热量，从而使压缩空气降温。

4、热力膨胀阀（毛细管）

热力膨胀阀（毛细管）是制冷系统的节流机构。在冷干机中，蒸发器制冷剂的供给及其调节者是通过节流机构来实现的。节流机构使制冷从高温高压液体进入蒸发器。

5、换热器

绝大多数冷干机具有换热器，换热器是一种空气与空气进行热交换的换热器，一般为列管式换热器（也称管壳式换热器）。换热器在冷干机里的主要作用是“回收”被蒸发器冷却后压缩空气所携带的冷量，并用这部分冷量来冷却携带大量水蒸气的较高温度的压缩空气（即从空压机排出，经过空压机自带的后部冷却器冷却、再经过气水分离的温度一般在40℃以上的饱和压缩空气），从而减轻了冷干机制冷系统的热负荷，达到节约能源的目的。另一方面，低温压缩空气在换热器里温度得到回升，使输送压缩空气的管道外壁不致因温度低于环境温度而出现的“结露”现象。此外，压缩空气温度升高后，降低了干燥后压缩空气的相对湿度（一般小于20％），对防止金属的锈蚀有利。有些用户（如与空分设备配套）需要含水量低而且温度也低的压缩空气，这时冷干机就不再设置换热器了。由于不设置换热器，冷空气的冷量得不到回收利用，蒸发器热负荷会增加很多。在这种情况下，不仅需要加大制冷压缩机的功率来进行能量补偿，而且整个制冷系统的其它部件（蒸发器、冷凝器及节流元器件）都需要相应增大。从能量回收角度讲，我们总希望冷干机排气温度越高越好（排气温度高，说明能量回收多），最好进出口没有温差。但实际上是达不到这一点的，在空气进口温度为45℃以下时，冷干机进、出气温相差15℃以上的情况并不鲜见。

烟气排放连续监测系统培训教材

冷 干 机

一．冷干机工作原理 ：

在《空气和压缩空气》中我们已经了解到，压缩空气中水蒸气的量是由压缩空气的温度决定的：在保持压缩空气压力基本不变的情况下，降低压缩空气的温度可减少压缩空气中的水蒸气含量，而多余的水蒸气会凝结成液体。冷干机就是利用这一原理采用制冷技术干燥压缩空气的。因此冷干机具有制冷系统。

冷干机的制冷系统属于压缩式制冷，由制冷压缩机、冷凝器、蒸发器、膨胀阀等四个基本部件组成。它们之间用管道依次连接，形成一个密闭的系统，制冷剂在系统中不断地循环流动，发生状态变化并与压缩空气和冷却介质进行热量交换。其工作过程下图所示：

冷干机制冷系统流程图

制冷压缩机将蒸发器内的低压（低温）制冷剂吸入压缩机汽缸内，制冷剂蒸汽经过压缩，压力、温度同时升高；高压高温的制冷剂蒸汽被压至冷凝器，在冷凝器内，温度较高的制冷剂蒸汽与温度比较低的冷却水或空气进行热交换，制冷剂的热量被水或空气带走而冷凝下来，制冷剂蒸汽变成了液体。这部分液体再被输送至膨胀阀，经过膨胀阀节流成了低温低压的液体并进入蒸发器；在蒸发器内低温、低压的制冷剂液体吸收压缩空气的热量而汽化（俗称“蒸发”），而压缩空气得到冷却后凝结出大量的液体水；蒸发器中的制冷剂蒸汽又被压缩机吸走，这样制冷剂便在系统中经过压缩、冷凝、节流、蒸发这样四个过程，从而完成了一个循环。

在冷干机的制冷系统中，蒸发器是输送冷量的设备,制冷剂在其中吸收压缩空气的热量，实现脱水干燥的目的。压缩机是心脏，起着吸入、压缩、输送制冷剂蒸汽的作用。冷凝器是放出热量的设备，将蒸发器中吸收的热量连同压缩机输入功率转化的热量一起传递给冷却介质（如水或空气）带走。膨胀阀/节流阀对制冷剂起节流降压作用、同时控制和调节流入蒸发器中制冷剂液体的数量，并将系统分为高压侧和低压侧两大部分。除了上述部件外，RSL型冷干机还包含能量调节阀、高低压保护器、自动排污阀、控制系统等部件。

冷干机（DRYER）是冷冻式干燥机的简称，属于气动系统中的气源处理元件。

目录

冷干机工作原理

冷干机选用方法

冷干机漏氟处理办法

冷干机的使用注意

冷干机工作原理

冷干机选用方法

冷干机漏氟处理办法

冷干机的使用注意

展开

编辑本段冷干机工作原理

利用冷媒与压缩空气进行热交换，把压缩空气冷却至2～10℃的范围，以除去压缩空气中的水分（水

冷干机外形图

蒸气成分）。

当压缩空气的压力高、温度低、环境温度低、且处理空气量小时，则可得到低压力露点。 大气压露点只能达到－17℃。

编辑本段冷干机选用方法

主要考虑处理流量、压力露点、使用环境以及电压等。当压缩空气的压力高、温度低、且处理空气量小时，则得到低压力露点。

编辑本段冷干机漏氟处理办法

最直观的表相就是冷媒压力表为零。漏氟首先要找到漏点，查漏点需要耐心仔细和一定的方法。具体是这样：先用目测法，打开机器箱板观察机器内部，由于制冷剂在运行时，会有压缩机润滑油混在里面，如果氟利昂有泄露就会把润滑油带出来，那么仔细观察机器内部，如果有片状的油污带，那就很可能是漏点所在。然后是检查机器内部的毛细铜管，也就是那些细的6毫米以下的铜管和工艺管，有没有折断现象。通过上述基本检查后，对有怀疑的地方做好标记。接着就需要通过加注一定压力的惰性气体来确认漏点了。有条件的情况下最好用氮气来保压，没有氮气用气态氟利昂也行，严禁用氧气保压查漏，那是找死。啥叫气态氟利昂，大哥这也不知道啊，那就是把氟利昂钢瓶正立，从上部截止阀出来的就是气态的氟利昂，反之把钢瓶截止阀朝下放出来就是液态氟利昂。

保压时，开始应缓慢加入气体，边加压边观察冷干机的冷媒表压力（小立方只有冷媒低压表，15立方以上有高低压两只冷媒表），加压到0.2Mpa（2.0kgf）左右时暂时停止，然后仔细听下机器内部有否漏气的声音，如果有就可按声音所在处找到漏点。如果没有则继续加压至0.4-0.5Mpa.这时再找块海绵蘸上肥皂水，在刚才有怀疑的地方先查，然后查机器内部的所有连接纳子（铜螺母）。如果有漏点，就会有泡炮吹出来，这个过程需要非常仔细。
