1 RC一阶电路的响应测试
实验目的
1. 测定RC一阶电路的零输入响应、零状态响应及完全响应。
2. 学习电路时间常数的测量方法。
3. 掌握有关微分电路和积分电路的概念。
4. 进一步学会用示波器观测波形。
实验电路
原理说明
1. 电路中某时刻的电感电流和电容电压称为该时刻的电路状态。t=0时电感的初始电流iL（0）和电容电压uc（0）称为电路的初始状态。
在没有外加激励时，仅由t=0零时刻的非零初始状态引起的响应称为零输入响应称为，它取决于初始状态和电路特性（通过时间常数τ=RC来体现），这种响应时随时间按指数规律衰减的。
在零初始状态时仅由在t0时刻施加于电路的激励引起的响应称为零状态响应，它取决于外加激励和电路特性，这种响应是由零开始随时间按指数规律增长的。
线性动态电路的完全响应为零输入响应和零状态响应之和。
含有耗能元件的线性动态电路的完全响应也可以为暂态响应与稳态响应之和，实践中认为暂态响应在t=5τ时消失，电路进入稳态，在暂态还存在的这段时间就成为“过渡过程”。
2. 动态网络的过渡过程是十分短暂的单次变化过程。要用普通示波器观察过渡过程和测量有关的参数，就必须使这种单次变化的过程重复出现。为此，我们利用信号发生器输出的方波来模拟阶跃激励信号，即利用方波输出的上升沿作为零状态响应的正阶跃激励信号；利用方波的下降沿作为零输入响应的负阶跃激励信号。只要选择方波的重复周期远大于电路的时间常数τ，那么电路在这样的方波序列脉冲信号的激励下，它的响应就和直流电接通与断开的过渡过程是基本相同的。
3. 时间常数τ的测定方法:
用示波器测量零输入响应的波形如图9-1(b)所示。
根据一阶微分方程的求解得知uc＝Ume-t/RC＝Ume-t/τ。当t＝τ时，Uc(τ)＝0.368Um。此时所对应的时间就等于τ。亦可用零状态响应波形增加到0.632Um所对应的时间测得，如图9-1(c)所示。

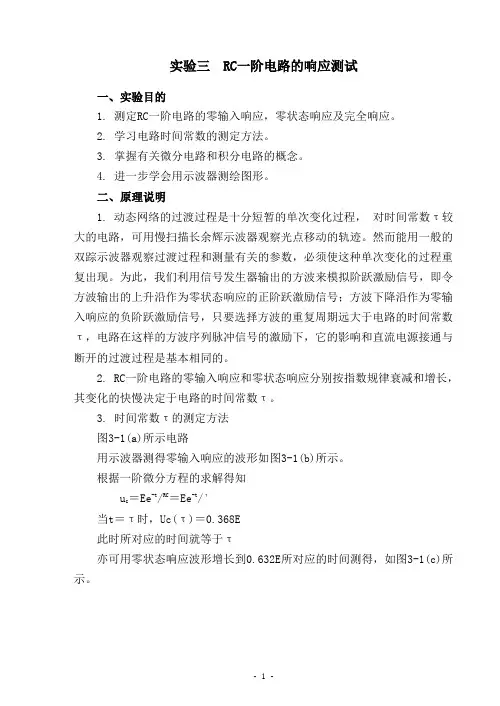

- 1 - 实验三 RC一阶电路的响应测试
一、实验目的
1. 测定RC一阶电路的零输入响应，零状态响应及完全响应。
2. 学习电路时间常数的测定方法。
3. 掌握有关微分电路和积分电路的概念。
4. 进一步学会用示波器测绘图形。
二、原理说明
1. 动态网络的过渡过程是十分短暂的单次变化过程， 对时间常数τ较大的电路，可用慢扫描长余辉示波器观察光点移动的轨迹。然而能用一般的双踪示波器观察过渡过程和测量有关的参数，必须使这种单次变化的过程重复出现。为此，我们利用信号发生器输出的方波来模拟阶跃激励信号，即令方波输出的上升沿作为零状态响应的正阶跃激励信号；方波下降沿作为零输入响应的负阶跃激励信号，只要选择方波的重复周期远大于电路的时间常数τ，电路在这样的方波序列脉冲信号的激励下，它的影响和直流电源接通与断开的过渡过程是基本相同的。
2. RC一阶电路的零输入响应和零状态响应分别按指数规律衰减和增长，其变化的快慢决定于电路的时间常数τ。
3. 时间常数τ的测定方法
图3-1(a)所示电路
用示波器测得零输入响应的波形如图3-1(b)所示。
根据一阶微分方程的求解得知
uc＝Ee-t/RC＝Ee-t/τ
当t＝τ时，Uc(τ)＝0.368E
此时所对应的时间就等于τ
亦可用零状态响应波形增长到0.632E所对应的时间测得，如图3-1(c)所示。
- 2 -
(b) 零输入响应 (a) RC一阶电路 (c) 零状态响应
图3-1 RC一阶电路的响应电路及波形
4. 微分电路和积分电路是RC一阶电路中较典型的电路，它对电路元件参数和输入信号的周期有着特定的要求。一个简单的RC串联电路，在方波序列脉冲的重复激励下，当满足τ＝RC«2T时（T为方波脉冲的重复周期），且由R端作为响应输出，如图3-2(a)所示。这就构成了一个微分电路，因为此时电路的输出信号电压与输入信号电压的微分成正比。
RC一阶电路的响应测试实验报告
实验报告：RC一阶电路的响应测试
一、实验目的：
1.掌握RC一阶电路的响应特性；
2.了解RC一阶电路的时间常数对电路响应的影响；
3.学会使用示波器观察电路的动态响应。
二、实验原理：
由于充电或放电需要一定的时间，电路的响应是有延迟的。根据电容充电时间常数τ的不同，可以将RC电路分为快速响应和慢速响应两种情况。
电容C的充电或放电方程为：
i(t) = C * dV(t) / dt
根据Ohm's Law，电路中的电流和电压之间的关系为：
V(t) = VR(t) + VC(t) = i(t) * R + V0 * exp(-t/τ)
其中，VR(t)是电阻R上的电压，VC(t)是电容C上的电压，V0是电路初始电压，τ=C*R是电路的时间常数。
当输入信号为直流电压时，电路将会处于稳态，电容将保持充电或放电状态，直到与电源电压相等。
当输入信号为瞬态电压时，电路将会发生响应，电容充放电的过程导致电压变化。 三、实验器材和仪器：
1.RC电路板；
2.直流电源；
3.示波器；
4.电阻和电容。
四、实验步骤：
1.将示波器的地线和信号触发线接地。
2.按照实际电路中的元件数值，在RC电路板上连接电阻和电容。
3.将示波器的一个探头连接到电阻两端，另一个探头连接到电容的一端。
4.打开直流电源，设定合适的电压大小，使电路处于稳定状态。
5.调整示波器的触发模式和触发电平，保证波形稳定可观察。
6.增加或减小直流电压，观察电路响应，并记录波形。
7.改变电阻或电容的数值，重复步骤6，观察并记录不同响应特性。
8.关闭直流电源和示波器，取下电路连接。
五、实验数据及结果：
实验中，我们首先建立了一个由1000Ω电阻和0.1μF电容串联组成的RC电路。然后，我们分别给电路输入不同幅值和时间常数的矩形波信号，观察电路的响应。
1.输入直流电压的稳态响应： 当输入直流电压时，电路处于稳态，电容已经充电到与电源电压相等的电压值。我们可以通过示波器观察到稳定的直流电压波形。

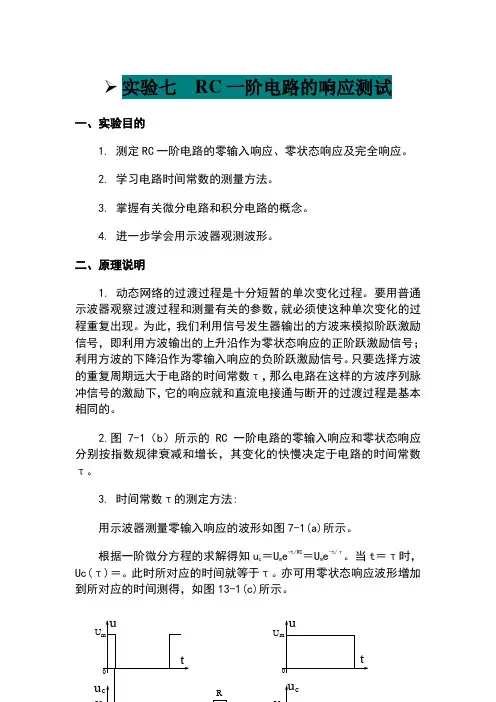

➢ 实验七 RC一阶电路的响应测试
一、实验目的
1. 测定RC一阶电路的零输入响应、零状态响应及完全响应。
2. 学习电路时间常数的测量方法。
3. 掌握有关微分电路和积分电路的概念。
4. 进一步学会用示波器观测波形。
二、原理说明
1. 动态网络的过渡过程是十分短暂的单次变化过程。要用普通示波器观察过渡过程和测量有关的参数，就必须使这种单次变化的过程重复出现。为此，我们利用信号发生器输出的方波来模拟阶跃激励信号，即利用方波输出的上升沿作为零状态响应的正阶跃激励信号；利用方波的下降沿作为零输入响应的负阶跃激励信号。只要选择方波的重复周期远大于电路的时间常数τ，那么电路在这样的方波序列脉冲信号的激励下，它的响应就和直流电接通与断开的过渡过程是基本相同的。
2.图7-1（b）所示的 RC 一阶电路的零输入响应和零状态响应分别按指数规律衰减和增长，其变化的快慢决定于电路的时间常数τ。
3. 时间常数τ的测定方法:
用示波器测量零输入响应的波形如图7-1(a)所示。
根据一阶微分方程的求解得知uc＝Ume-t/RC＝Ume-t/τ。当t＝τ时，Uc(τ)＝。此时所对应的时间就等于τ。亦可用零状态响应波形增加到所对应的时间测得，如图13-1(c)所示。
tRt00ucucuuUmUm
a) 零输入响应 (b) RC一阶电路 (c)
零状态响应
图 7-1
4. 微分电路和积分电路是RC一阶电路中较典型的电路， 它对电路元件参数和输入信号的周期有着特定的要求。一个简单的 RC串联电路， 在方波序列脉冲的重复激励下， 当满足τ＝RC<<2T时（T为方波脉冲的重复周期），且由R两端的电压作为响应输出，则该电路就是一个微分电路。因为此时电路的输出信号电压与输入信号电压的微分成正比。如图7-2(a)所示。利用微分电路可以将方波转变成尖脉冲。
