实验报告：RC一阶电路的响应测试

一、实验目的：

1.掌握RC一阶电路的响应特性；

2.了解RC一阶电路的时间常数对电路响应的影响；

3.学会使用示波器观察电路的动态响应。

二、实验原理：

由于充电或放电需要一定的时间，电路的响应是有延迟的。根据电容充电时间常数τ的不同，可以将RC电路分为快速响应和慢速响应两种情况。

电容C的充电或放电方程为：

i(t) = C * dV(t) / dt

根据Ohm's Law，电路中的电流和电压之间的关系为：

V(t) = VR(t) + VC(t) = i(t) * R + V0 * exp(-t/τ)

其中，VR(t)是电阻R上的电压，VC(t)是电容C上的电压，V0是电路初始电压，τ=C*R是电路的时间常数。

当输入信号为直流电压时，电路将会处于稳态，电容将保持充电或放电状态，直到与电源电压相等。

当输入信号为瞬态电压时，电路将会发生响应，电容充放电的过程导致电压变化。 三、实验器材和仪器：

1.RC电路板；

2.直流电源；

3.示波器；

4.电阻和电容。

四、实验步骤：

1.将示波器的地线和信号触发线接地。

2.按照实际电路中的元件数值，在RC电路板上连接电阻和电容。

3.将示波器的一个探头连接到电阻两端，另一个探头连接到电容的一端。

4.打开直流电源，设定合适的电压大小，使电路处于稳定状态。

5.调整示波器的触发模式和触发电平，保证波形稳定可观察。

6.增加或减小直流电压，观察电路响应，并记录波形。

7.改变电阻或电容的数值，重复步骤6，观察并记录不同响应特性。

8.关闭直流电源和示波器，取下电路连接。

五、实验数据及结果：

实验中，我们首先建立了一个由1000Ω电阻和0.1μF电容串联组成的RC电路。然后，我们分别给电路输入不同幅值和时间常数的矩形波信号，观察电路的响应。

1.输入直流电压的稳态响应： 当输入直流电压时，电路处于稳态，电容已经充电到与电源电压相等的电压值。我们可以通过示波器观察到稳定的直流电压波形。

欧阳歌谷创编 2021年2月1

欧阳歌谷创编 2021年2月1 实验六 RC一阶电路的响应测试

欧阳歌谷（2021.02.01）

一、实验目的

1. 测定RC一阶电路的零输入响应、零状态响应及完全响应。

2. 学习电路时间常数的测量方法。

3. 掌握有关微分电路和积分电路的概念。

4. 进一步学会用虚拟示波器观测波形。

二、原理说明

1. 动态网络的过渡过程是十分短暂的单次变化过程。要用普通示波器观察过渡过程和测量有关的参数，就必须使这种单次变化的过程重复出现。为此，我们利用信号发生器输出的方波来模拟阶跃激励信号，即利用方波输出的上升沿作为零状态响应的正阶跃激励信号；利用方波的下降沿作为零输入响应的负阶跃激励信号。只要选择方波的重复周期远大于电路的时间常数τ，那么电路在这样的方波序列脉冲信号的激励下，它的响应就和直流电接通与断开的过渡过程是基本相同的。

2.图6-1（b）所示的 RC 一阶电路的零输入响应和零状态响应分别按指数规律衰减和增长，其变化的快慢决定于电路的时间常数τ。

3. 时间常数τ的测定方法

用示波器测量零输入响应的波形如图6-1(a)所示。

根据一阶微分方程的求解得知uc＝Ume-t/RC＝Ume-t/τ。当t＝τ时，Uc(τ)＝0.368Um。此时所对应的时间就等于τ。亦可用零状态响应波形增加到0.632 Um所对应的时间测得，如图6-1(c)所示。

(a) 零输入响应 (b) RC一阶电路 (c) 零状态响应

图 6-1

4. 微分电路和积分电路是RC一阶电路中较典型的电路，它对电路元件参数和输入信号的周期有着特定的要求。一个简单的

1

深 圳 大 学

实 验 报 告

课程名称： 电路分析基础 实验序号：

实验项目名称： RC一阶电路响应测试

学 院： 光电工程学院

专 业：

指导教师： 陈丹妮

实 验 时 间： 2015 年 12 月 日

报告提交时间： 2015 年 12 月 日

报告人：

学号： 姓名： 班级：

2 一、

实验目的:

1、学会使用示波器观测波形。

2、测定RC一阶电路的零输入响应、零状态响应及完全响应。

3、学习电路时间常数的测量方法。

4、掌握有关微分电路和积分电路的概念

二、实验原理：

1、动态网络的过渡过程是十分短暂的单次变化过程。要用普通示波器观察过渡过程和测量有关的参数，就必须使这种单次变化的过程重复出现。为此，我们利用信号发生器输出的方波来模拟阶跃激励信号，即利用方波输出的上升沿作为零状态响应的正阶跃激励信号；利用方波的下降沿作为零输入响应的负阶跃激励信号。只要选择方波的重复周期远大于电路的时间常数τ，那么电路在这样的方波序列脉冲信号的激励下，它的响应就和直流电接通与断开的过渡过程是基本相同的。

（a）

( b ) ( c )

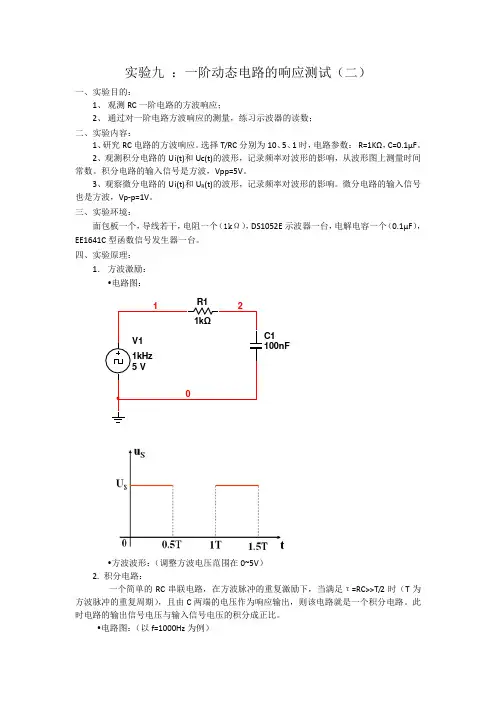

实验九 ：一阶动态电路的响应测试（二）

一、实验目的：

1、 观测RC一阶电路的方波响应；

2、 通过对一阶电路方波响应的测量，练习示波器的读数；

二、实验内容：

1、研究RC电路的方波响应。选择T/RC分别为10、5、1时，电路参数： R=1KΩ，C=0.1µF。

2、观测积分电路的Ui(t)和Uc(t)的波形，记录频率对波形的影响，从波形图上测量时间常数。积分电路的输入信号是方波，Vpp=5V。

3、观察微分电路的Ui(t)和UR(t)的波形，记录频率对波形的影响。微分电路的输入信号也是方波，Vp-p=1V。

三、实验环境：

面包板一个，导线若干，电阻一个（1kΩ），DS1052E示波器一台，电解电容一个（0.1μF），EE1641C型函数信号发生器一台。

四、实验原理：

1． 方波激励：

电路图：

方波波形：（调整方波电压范围在0~5V）

2. 积分电路：

一个简单的RC串联电路，在方波脉冲的重复激励下，当满足τ=RC>>T/2时（T为方波脉冲的重复周期），且由C两端的电压作为响应输出，则该电路就是一个积分电路。此时电路的输出信号电压与输入信号电压的积分成正比。

电路图：（以f=1000Hz为例） V11kHz

5 V R11kΩ1C1100nF20 V11kHz

5 V R11kΩC1100nFXSC1ABExt Trig++__+_120

仿真波形：（以f=1000Hz为例）

3. 微分电路：

一个简单的RC串联电路，在方波脉冲的重复激励下，当满足τ=RC<

时（T为方波脉冲的重复周期），且由R两端的电压作为响应输出，则该电路就是一个微分电路。因此此时电路的输出信号电压与输入信号电压的微分成正比。

电路图：（以f=1000Hz为例）

V11kHz

5 V XSC1ABExt Trig++__+_R11kΩC1100nF021 仿真波形：（以f=1000Hz为例）
