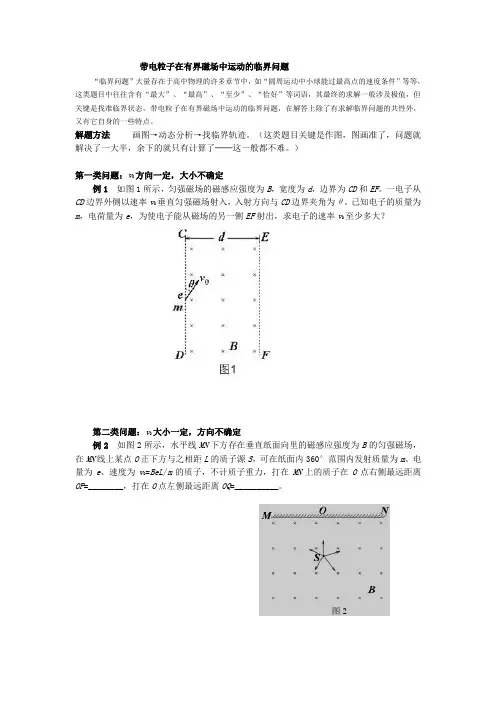

带电粒子在有界磁场中运动的临界问题
“临界问题”大量存在于高中物理的许多章节中，如“圆周运动中小球能过最高点的速度条件”等等，这类题目中往往含有“最大”、“最高”、“至少”、“恰好”等词语，其最终的求解一般涉及极值，但关键是找准临界状态。带电粒子在有界磁场中运动的临界问题，在解答上除了有求解临界问题的共性外，又有它自身的一些特点。
解题方法 画图→动态分析→找临界轨迹。（这类题目关键是作图，图画准了，问题就解决了一大半，余下的就只有计算了──这一般都不难。）
第一类问题：v0方向一定，大小不确定
例1 如图1所示，匀强磁场的磁感应强度为B，宽度为d，边界为CD和EF。一电子从CD边界外侧以速率v0垂直匀强磁场射入，入射方向与CD边界夹角为θ。已知电子的质量为m，电荷量为e，为使电子能从磁场的另一侧EF射出，求电子的速率v0至少多大？
第二类问题：v0大小一定，方向不确定
例2 如图2所示，水平线MN下方存在垂直纸面向里的磁感应强度为B的匀强磁场，在MN线上某点O正下方与之相距L的质子源S，可在纸面内360°范围内发射质量为m、电量为e、速度为v0=BeL/m的质子，不计质子重力，打在MN上的质子在O点右侧最远距离OP=________，打在O点左侧最远距离OQ=__________。
图2 第三类问题：v0确定，B不确定
例3 如图所示，一个质量为m，带电荷量为＋q的粒子以速度v0从O点沿y轴正方向射入磁感应强度为B的圆形匀强磁场区域，磁场方向垂直纸面向外，粒子飞出磁场区域后，从x轴上的b点穿过，其速度方向与x轴正方向的夹角为30°，粒子的重力可忽略不计，试求：
（1）圆形匀强磁场区域的最小面积；（2）粒子在磁场中运动的时间；（3）b到O的距离。
第四类问题： v0大小确定，方向不确定，B不确定
例4 如图所示，在以O为圆心，内外半径分别为R1和R2的圆环区域内，存在垂直纸面向外的匀强磁场，R1＝R0，R2＝3R0.一电荷量为＋q，质量为m的粒子从内圆上的A点进入该区域，不计重力．速度大小为v0，方向不确定，要使粒子一定能够从外圆射出，磁感应强度应小于多少？
66221781.doc 共2页，第1页 专题：带电粒子在有界磁场中的运动
三维目标：
一、知识与技能
（1）掌握求解带电粒子在有界磁场中的圆运动的基本方法：找圆心、求半径、求周期、确定圆心角，熟练运用草图描绘带电粒子运动的轨迹，应用几何知识求解问题；
（2）培养学生的分析、解决问题的能力，应用数学知识求解物理问题的能力。
二、过程与方法
讲解与学生练习相结合
三、情感、态度与价值观
进行思维方法教育训练，培养辩证唯物主义观点．
【重难点】
一．处理有界磁场问题的一般方法：
①解答有关运动电荷在有界匀强磁场中的运动问题时，可以将有界磁场视为无界磁场让粒子能够做完整的圆周运动。
②根据边界条件确定粒子运动的路径，进而确定粒子圆周运动的圆心。
③作好辅助线，充分利用圆的有关特性和公式定理、 圆的对称性等几何知识表达出粒子运动的半径与偏转角度。
④根据牛顿第二定律，列出动力学方程从而解出有关的物理量。
二．确定圆心常用的方法：
①圆心必在洛仑兹力所在的直线上，两个位置洛仑兹力方向的交点即为圆心位置。
②速度方向的垂线一定经过圆心，则任意两条速度垂线的交点既为圆心。
③弦的垂直平分线与速度垂线的交点。
三．粒子在磁场中运动时间的确定：
①利用圆心角α与弦切角的关系，或者利用四边形内角和等于2计算出圆心角α的大小，由公式2tT可求出粒子在磁场中的运动时间．
②利用弧长与线速度的关系确定时间。
【典型例题】
一、带电粒子在“单边磁场区域”中的运动
例题1：如图所示，在y<0的区域内存在匀强磁场，磁场方向垂直于xy平面并指向纸面里，磁场的磁感应强度为B；一带正电的粒子以速度V0从O点射入磁场中，入射方向在xy平面内，与x轴正方向的夹角为θ；若粒子射出磁场的位置与O点的距离为L。
求①该粒子的电荷量和质量比
②粒子在磁场中的运动时间。
二、带电粒子在“圆形磁场区域”中的运动
例题2：在以坐标原点 O为圆心、半径为 r的圆形区域内，存在磁感应强度大小为 B、方向垂直于纸面向里的匀强磁场，如图所示． 一个不计重力的带电粒子从磁场边界与 x轴的交点 A处以速度 v沿－x方向射入磁场，恰好从磁场边界与 y轴的交点 C处沿+y方向飞出．
.
. -

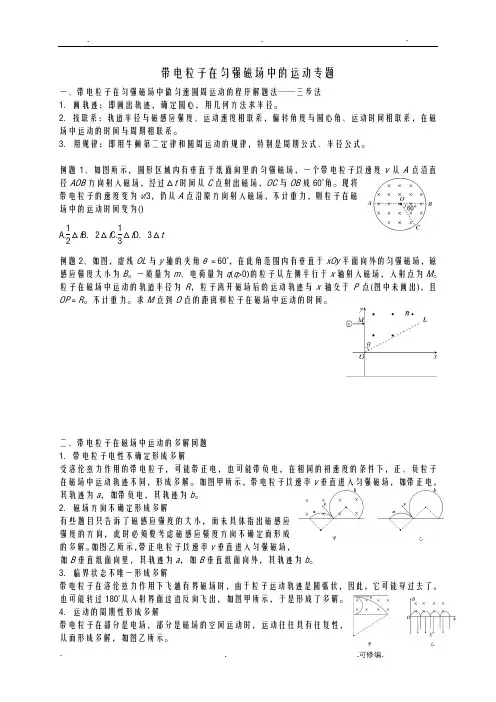

- . .可修编. 带电粒子在匀强磁场中的运动专题
一、带电粒子在匀强磁场中做匀速圆周运动的程序解题法——三步法
1．画轨迹：即画出轨迹，确定圆心，用几何方法求半径。
2．找联系：轨道半径与磁感应强度、运动速度相联系，偏转角度与圆心角、运动时间相联系，在磁场中运动的时间与周期相联系。
3．用规律：即用牛顿第二定律和圆周运动的规律，特别是周期公式、半径公式。
例题1、如图所示，圆形区域内有垂直于纸面向里的匀强磁场，一个带电粒子以速度v从A点沿直径AOB方向射入磁场，经过Δt时间从C点射出磁场，OC与OB成60°角。现将带电粒子的速度变为v/3，仍从A点沿原方向射入磁场，不计重力，则粒子在磁场中的运动时间变为()
A.12ΔtB．2ΔtC.13ΔtD．3Δt
例题2、如图，虚线OL与y轴的夹角θ＝60°，在此角范围内有垂直于xOy平面向外的匀强磁场，磁感应强度大小为B。一质量为m、电荷量为q(q>0)的粒子从左侧平行于x轴射入磁场，入射点为M。粒子在磁场中运动的轨道半径为R，粒子离开磁场后的运动轨迹与x轴交于P点(图中未画出)，且OP＝R。不计重力。求M点到O点的距离和粒子在磁场中运动的时间。
二、带电粒子在磁场中运动的多解问题
1．带电粒子电性不确定形成多解
受洛伦兹力作用的带电粒子，可能带正电，也可能带负电，在相同的初速度的条件下，正、负粒子在磁场中运动轨迹不同，形成多解。如图甲所示，带电粒子以速率v垂直进入匀强磁场，如带正电，其轨迹为a，如带负电，其轨迹为b。
2．磁场方向不确定形成多解

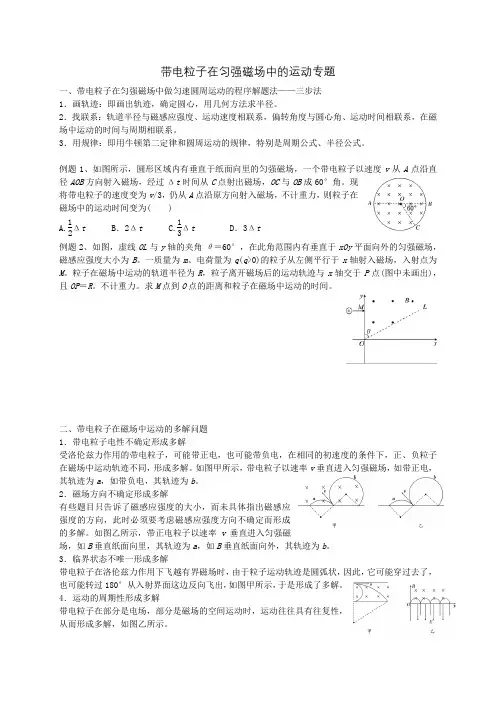

带电粒子在匀强磁场中的运动专题
一、带电粒子在匀强磁场中做匀速圆周运动的程序解题法——三步法
1．画轨迹：即画出轨迹，确定圆心，用几何方法求半径。
2．找联系：轨道半径与磁感应强度、运动速度相联系，偏转角度与圆心角、运动时间相联系，在磁场中运动的时间与周期相联系。
3．用规律：即用牛顿第二定律和圆周运动的规律，特别是周期公式、半径公式。
例题1、如图所示，圆形区域内有垂直于纸面向里的匀强磁场，一个带电粒子以速度v从A点沿直径AOB方向射入磁场，经过Δt时间从C点射出磁场，OC与OB成60°角。现将带电粒子的速度变为v/3，仍从A点沿原方向射入磁场，不计重力，则粒子在磁场中的运动时间变为( )
A.12Δt B．2Δt C.13Δt D．3Δt
例题2、如图，虚线OL与y轴的夹角θ＝60°，在此角范围内有垂直于xOy平面向外的匀强磁场，磁感应强度大小为B。一质量为m、电荷量为q(q>0)的粒子从左侧平行于x轴射入磁场，入射点为M。粒子在磁场中运动的轨道半径为R，粒子离开磁场后的运动轨迹与x轴交于P点(图中未画出)，且OP＝R。不计重力。求M点到O点的距离和粒子在磁场中运动的时间。
二、带电粒子在磁场中运动的多解问题
1．带电粒子电性不确定形成多解
受洛伦兹力作用的带电粒子，可能带正电，也可能带负电，在相同的初速度的条件下，正、负粒子在磁场中运动轨迹不同，形成多解。如图甲所示，带电粒子以速率v垂直进入匀强磁场，如带正电，其轨迹为a，如带负电，其轨迹为b。
2．磁场方向不确定形成多解
有些题目只告诉了磁感应强度的大小，而未具体指出磁感应强度的方向，此时必须要考虑磁感应强度方向不确定而形成的多解。如图乙所示，带正电粒子以速率v垂直进入匀强磁场，如B垂直纸面向里，其轨迹为a，如B垂直纸面向外，其轨迹为b。
3．临界状态不唯一形成多解
带电粒子在洛伦兹力作用下飞越有界磁场时，由于粒子运动轨迹是圆弧状，因此，它可能穿过去了，也可能转过180°从入射界面这边反向飞出，如图甲所示，于是形成了多解。
