一、实验目的
1. 熟悉51单片机的基本结构和工作原理。
2. 掌握51单片机的I/O口编程方法。
3. 学习蜂鸣器的驱动原理和应用。
4. 通过实验，提高动手实践能力和问题解决能力。
二、实验原理
蜂鸣器是一种将电信号转换为声音信号的器件，常用于产生按键音、报警音等提示信号。根据驱动方式，蜂鸣器可分为有源蜂鸣器和无源蜂鸣器。
1. 有源蜂鸣器：内部自带振荡源，将正负极接上直流电压即可持续发声，频率固定。
2. 无源蜂鸣器：内部不带振荡源，需要控制器提供振荡脉冲才能发声，调整提供振荡脉冲的频率，可发出不同频率的声音。
在本次实验中，我们使用的是无源蜂鸣器。51单片机通过控制P1.5端口的电平，产生周期性的方波信号，驱动蜂鸣器发声。
三、实验器材
1. 51单片机实验板
2. 蜂鸣器
3. 连接线
4. 电路焊接工具
5. 编程软件（如Keil）
四、实验步骤
1. 电路连接：
- 将蜂鸣器的正极连接到51单片机的P1.5端口。
- 将蜂鸣器的负极接地。
2. 程序编写： - 使用Keil软件编写程序，实现以下功能：
1. 初始化P1.5端口为输出模式。
2. 通过循环，不断改变P1.5端口的电平，产生方波信号。
3. 调整方波信号的频率，控制蜂鸣器的音调。
3. 程序下载：
- 将程序下载到51单片机中。
4. 实验观察：
- 启动程序后，观察蜂鸣器是否发声，以及音调是否与程序设置一致。
五、实验结果与分析
1. 实验结果：
- 成功驱动蜂鸣器发声，音调与程序设置一致。
2. 结果分析：
- 通过实验，我们掌握了51单片机的I/O口编程方法，以及蜂鸣器的驱动原理。
- 在程序编写过程中，我们学习了方波信号的生成方法，以及如何调整方波信号的频率。
六、实验总结
本次实验成功地实现了51单片机控制蜂鸣器发声的功能，达到了预期的实验目的。通过本次实验，我们提高了以下能力：
单片机报警器声音产生的方法
1．实验任务用单片机P1.0输出1KHz和500Hz的音频信号驱动扬声器输出报警器声音，作报警信号，要求1KHz信号响100ms，500Hz信号响200ms,交替进行，P1.7接一开关进行控制，当开关合上响报警信号，当开关断开告警信号停止，编出程序。2．电路原理图图4.6.13．系统板上硬件连线（1．把“单片机系统”区域中的P1.0端口用导线连接到“音频放大模块”区域中的SPKIN端口上；（2．在“音频放大模块”区域中的SPKOUT端口上接上一个8欧的或者是1
1．实验任务
用单片机P1.0输出1KHz和500Hz的音频信号驱动扬声器输出报警器声音，作报警信号，要求1KHz信号响100ms，500Hz信号响200ms,交替进行，P1.7接一开关进行控制，当开关合上响报警信号，当开关断开告警信号停止，编出程序。

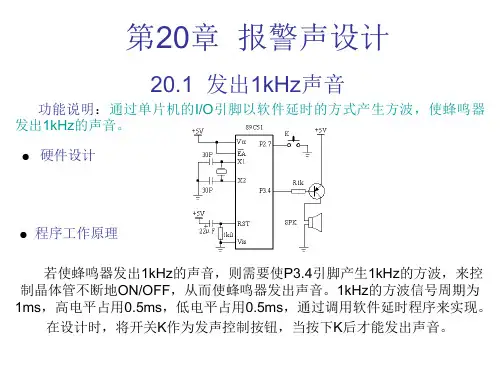

2．电路原理图 图4.6.1
3．系统板上硬件连线
（1． 把“单片机系统”区域中的P1.0端口用导线连接到“音频放大模块”区域中的SPKIN端口上； （2． 在“音频放大模块”区域中的SPK OUT端口上接上一个8欧的或者是16欧的喇叭；
（3． 把“单片机系统”区域中的P1.7/RD端口用导线连接到“四路拨动开关”区域中的K1端口上；
4．程序设计内容
（1． 信号产生的方法
500Hz信号周期为2ms，信号电平为每1ms变反1次，1KHz的信号周期为1ms，信号电平每500us变反1次；
5．程序框图
图4.6.2 6．汇编源程序
FLAG BIT 00H
ORG 00H
51单片机beep的用法
51单片机是一种广泛应用于嵌入式系统中的微控制器，它具有体积小、功耗低、易于编程等优点，因此被广泛应用于各种电子设备中。其中，beep是51单片机中常用的一个功能，它可以通过控制蜂鸣器发出不同的声音，用于提醒用户或作为设备的报警信号。
在51单片机中，beep的使用非常简单，只需要将蜂鸣器连接到单片机的IO口上，然后通过控制IO口的电平来控制蜂鸣器的发声。具体来说，可以通过以下步骤来实现beep的使用：
1. 首先，需要定义一个IO口来控制蜂鸣器，例如可以定义P1.5作为控制口。
sbit beep=P1^5;
2. 然后，在程序中可以通过控制beep口的电平来控制蜂鸣器的发声。例如，可以通过以下代码来让蜂鸣器发出一段短促的声音：
beep=1; //控制beep口输出高电平
delay(100); //延时一段时间
beep=0; //控制beep口输出低电平
delay(100); //延时一段时间
3. 如果需要让蜂鸣器发出不同的声音，可以通过控制beep口的电平和延时时间来实现。例如，可以通过以下代码来让蜂鸣器发出长时间的声音：
beep=1; //控制beep口输出高电平
delay(1000); //延时一段时间
beep=0; //控制beep口输出低电平
delay(1000); //延时一段时间
4. 如果需要让蜂鸣器循环发出声音，可以通过使用循环语句来实现。例如，可以通过以下代码来让蜂鸣器循环发出短促的声音：
while(1) //循环执行
{
beep=1; //控制beep口输出高电平
delay(100); //延时一段时间
beep=0; //控制beep口输出低电平
delay(100); //延时一段时间
}
51单片机beep的用法非常简单，只需要通过控制IO口的电平和延时时间来控制蜂鸣器的发声即可。在实际应用中，可以根据需要来调整蜂鸣器的声音和频率，以实现不同的功能。
1 基于51单片机温度报警器
摘要：随着时代的进步和发展，单片机技术已经普及到我们生活，工作，科研，各个领域，已经成为一种比较成熟的技术,本文将介绍一种基于单片机控制的数字温度报警器，本设计属于多功能温度报警器，可以设置上下报警温度，当温度超过上限或者下限任意温度设置范围内时，开始报警。
关键词：单片机，数字显示，温度报警， DS18B20，STC89C52RC
1 引言
随着人们生活水平的不断提高,单片机控制无疑是人们追求的目标之一，它所给人带来的方便也是不可否定的，其中数字温度报警器 2 就是一个典型的例子，但人们对它的要求越来越高，要为现代人工作、科研、生活、提供更好的更方便的设施就需要从数单片机技术入手，一切向着数字化控制，智能化控制方向发展。
本设计所介绍的数字温度报警器与传统的温度报警器相比，具有读数方便，测温范围广，测温准确，其输出温度采用数字显示，主要用于对测温比较准确的场所，或科研实验室使用，该设计控制器使用单片机STC89C52RC，测温传感器使用DS18B20，用3位共阳极LED数码管实现温度显示，能准确达到以上要求。
2 总体设计方案
2.1数字温度报警器设计方案论证
2.1.1 方案一
由于本设计是测温电路，可以使用热敏电阻之类的器件利用其感温效应，在将随被测温度变化的电压或电流采集过来，进行A/D转换后，就可以用单片机进行数据的处理，在显示电路上，就可以将被测温度显示出来，这种设计需要用到A/D转换电路，感温电路比较麻烦。并且测量温度精度不高，有偏差。
2.1.2 方案二
进而考虑到用温度传感器，在单片机电路设计中，大多都是使用传感器，所以这是非常容易想到的，所以可以采用一只温度传感器DS18B20，此传感器可以很容易直接读取被测温度值，进行转换，就 3 可以满足设计要求，且测量精度很高。
从以上两种方案，很容易看出，采用方案二，电路比较简单，软件设计也比较简单，故采用方案二。
