离心式冷水机组技术要求

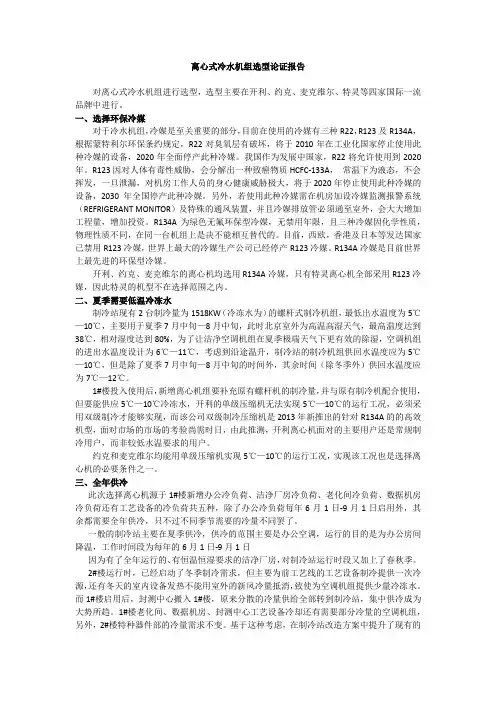

离心式冷水机组选型论证报告

对离心式冷水机组进行选型，选型主要在开利、约克、麦克维尔、特灵等四家国际一流品牌中进行。

一、选择环保冷媒

对于冷水机组，冷媒是至关重要的部分，目前在使用的冷媒有三种R22，R123及R134A，根据蒙特利尔环保条约规定，R22对臭氧层有破坏，将于2010年在工业化国家停止使用此种冷媒的设备，2020年全面停产此种冷媒。我国作为发展中国家，R22将允许使用到2020年。R123因对人体有毒性威胁，会分解出一种致癌物质HCFC-133A， 常温下为液态，不会挥发，一旦泄漏，对机房工作人员的身心健康威胁极大，将于2020年停止使用此种冷媒的设备，2030年全国停产此种冷媒。另外，若使用此种冷媒需在机房加设冷媒监测报警系统（REFRIGERANT MONITOR）及特殊的通风装置，并且冷媒排放管必须通至室外，会大大增加工程量，增加投资。R134A为绿色无氟环保型冷媒，无禁用年限，且三种冷媒因化学性质，物理性质不同，在同一台机组上是决不能相互替代的。目前，西欧，香港及日本等发达国家已禁用R123冷媒，世界上最大的冷媒生产公司已经停产R123冷媒。R134A冷媒是目前世界上最先进的环保型冷媒。

开利、约克、麦克维尔的离心机均选用R134A冷媒，只有特灵离心机全部采用R123冷媒，因此特灵的机型不在选择范围之内。

二、夏季需要低温冷冻水

制冷站现有2台制冷量为1518KW（冷冻水为）的螺杆式制冷机组，最低出水温度为5℃—10℃，主要用于夏季7月中旬—8月中旬，此时北京室外为高温高湿天气，最高温度达到38℃，相对湿度达到80%，为了让洁净空调机组在夏季极端天气下更有效的除湿，空调机组的进出水温度设计为6℃—11℃，考虑到沿途温升，制冷站的制冷机组供回水温度应为5℃—10℃，但是除了夏季7月中旬—8月中旬的时间外，其余时间（除冬季外）供回水温度应为7℃—12℃。

1#楼投入使用后，新增离心机组要补充原有螺杆机的制冷量，并与原有制冷机配合使用，但要能供应5℃—10℃冷冻水，开利的单级压缩机无法实现5℃—10℃的运行工况，必须采用双级制冷才能够实现，而该公司双级制冷压缩机是2013年新推出的针对R134A的的高效机型，面对市场的市场的考验尚需时日，由此推测，开利离心机面对的主要用户还是常规制冷用户，而非较低水温要求的用户。

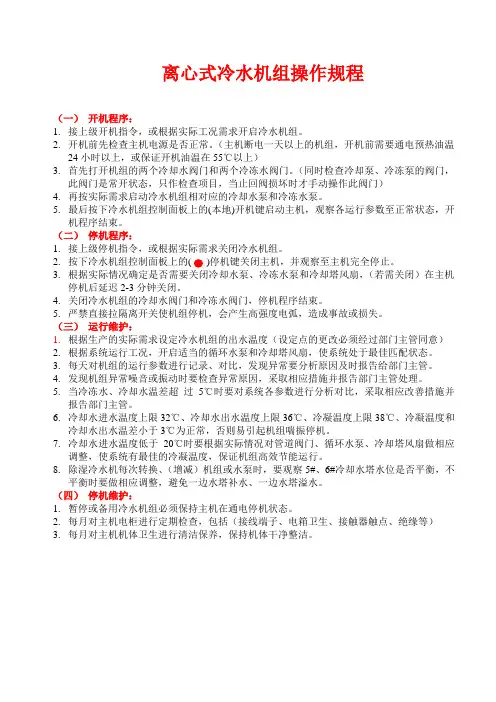

离心式冷水机组操作规程

（一） 开机程序：

1. 接上级开机指令，或根据实际工况需求开启冷水机组。

2. 开机前先检查主机电源是否正常。（主机断电一天以上的机组，开机前需要通电预热油温24小时以上，或保证开机油温在55℃以上）

3. 首先打开机组的两个冷却水阀门和两个冷冻水阀门。（同时检查冷却泵、冷冻泵的阀门，此阀门是常开状态，只作检查项目，当止回阀损坏时才手动操作此阀门）

4. 再按实际需求启动冷水机组相对应的冷却水泵和冷冻水泵。

5. 最后按下冷水机组控制面板上的(本地)开机键启动主机，观察各运行参数至正常状态，开机程序结束。

（二） 停机程序：

1. 接上级停机指令，或根据实际需求关闭冷水机组。

2. 按下冷水机组控制面板上的( )停机键关闭主机，并观察至主机完全停止。

3. 根据实际情况确定是否需要关闭冷却水泵、冷冻水泵和冷却塔风扇，（若需关闭）在主机停机后延迟2-3分钟关闭。

4. 关闭冷水机组的冷却水阀门和冷冻水阀门，停机程序结束。

5. 严禁直接拉隔离开关使机组停机，会产生高强度电弧，造成事故或损失。

（三） 运行维护：

1. 根据生产的实际需求设定冷水机组的出水温度（设定点的更改必须经过部门主管同意）

2. 根据系统运行工况，开启适当的循环水泵和冷却塔风扇，使系统处于最佳匹配状态。

3. 每天对机组的运行参数进行记录、对比，发现异常要分析原因及时报告给部门主管。

4. 发现机组异常噪音或振动时要检查异常原因，采取相应措施并报告部门主管处理。

5. 当冷冻水、冷却水温差超 过5℃时要对系统各参数进行分析对比，采取相应改善措施并报告部门主管。

6. 冷却水进水温度上限32℃、冷却水出水温度上限36℃、冷凝温度上限38℃、冷凝温度和冷却水出水温差小于3℃为正常，否则易引起机组喘振停机。

7. 冷却水进水温度低于20℃时要根据实际情况对管道阀门、循环水泵、冷却塔风扇做相应调整，使系统有最佳的冷凝温度，保证机组高效节能运行。

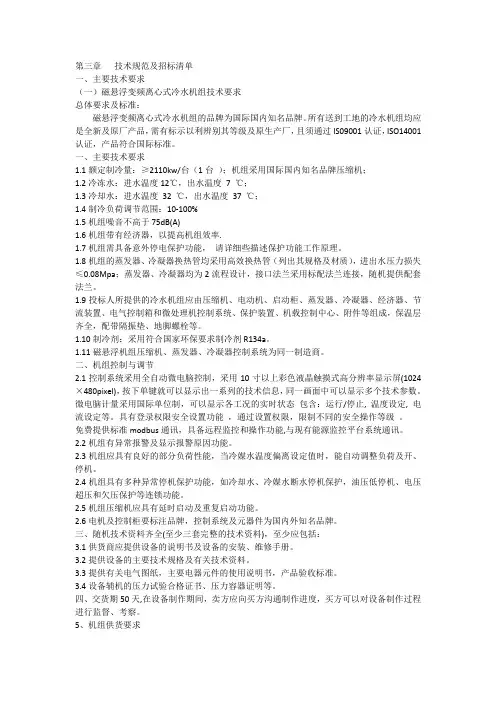

第三章 技术规范及招标清单

一、主要技术要求

（一）磁悬浮变频离心式冷水机组技术要求

总体要求及标准：

磁悬浮变频离心式冷水机组的品牌为国际国内知名品牌。所有送到工地的冷水机组均应是全新及原厂产品，需有标示以利辨别其等级及原生产厂，且须通过IS09001认证，ISO14001认证，产品符合国际标准。

一、主要技术要求

1.1额定制冷量：≥2110kw/台（1台 ）；机组采用国际国内知名品牌压缩机；

1.2冷冻水：进水温度12℃，出水温度 7 ℃；

1.3冷却水：进水温度 32 ℃，出水温度 37 ℃；

1.4制冷负荷调节范围：10-100%

1.5机组噪音不高于75dB(A)

1.6机组带有经济器，以提高机组效率.

1.7机组需具备意外停电保护功能， 请详细些描述保护功能工作原理。

1.8机组的蒸发器、冷凝器换热管均采用高效换热管（列出其规格及材质），进出水压力损失≤0.08Mpa；蒸发器、冷凝器均为2流程设计，接口法兰采用标配法兰连接，随机提供配套法兰。

1.9投标人所提供的冷水机组应由压缩机、电动机、启动柜、蒸发器、冷凝器、经济器、节流装置、电气控制箱和微处理机控制系统、保护装置、机载控制中心、附件等组成，保温层齐全，配带隔振垫、地脚螺栓等。

1.10制冷剂：采用符合国家环保要求制冷剂R134a。

1.11磁悬浮机组压缩机、蒸发器、冷凝器控制系统为同一制造商。

二、机组控制与调节

2.1控制系统采用全自动微电脑控制，采用10寸以上彩色液晶触摸式高分辨率显示屏(1024×480pixel)，按下单键就可以显示出一系列的技术信息，同一画面中可以显示多个技术参数。微电脑计量采用国际单位制，可以显示各工况的实时状态 包含：运行/停止, 温度设定, 电流设定等。具有登录权限安全设置功能 ，通过设置权限，限制不同的安全操作等级 。

免费提供标准modbus通讯，具备远程监控和操作功能,与现有能源监控平台系统通讯。

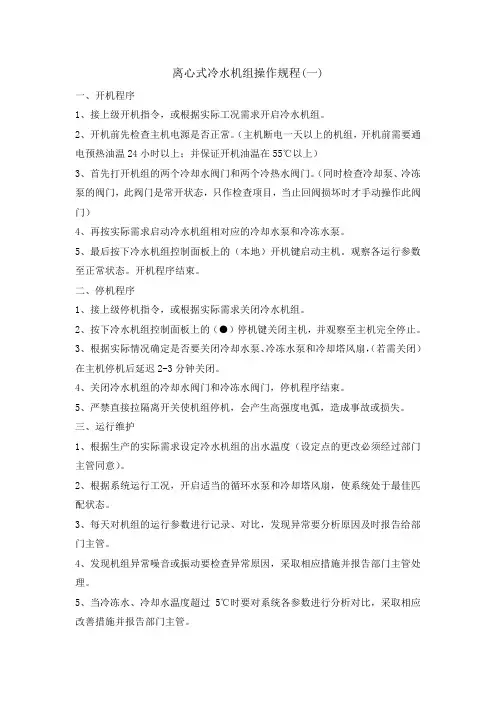

离心式冷水机组操作规程(一)

一、开机程序

1、接上级开机指令，或根据实际工况需求开启冷水机组。

2、开机前先检查主机电源是否正常。（主机断电一天以上的机组，开机前需要通电预热油温24小时以上；并保证开机油温在55℃以上）

3、首先打开机组的两个冷却水阀门和两个冷热水阀门。（同时检查冷却泵、冷冻泵的阀门，此阀门是常开状态，只作检查项目，当止回阀损坏时才手动操作此阀门）

4、再按实际需求启动冷水机组相对应的冷却水泵和冷冻水泵。

5、最后按下冷水机组控制面板上的（本地）开机键启动主机。观察各运行参数至正常状态。开机程序结束。

二、停机程序

1、接上级停机指令，或根据实际需求关闭冷水机组。

2、按下冷水机组控制面板上的（●）停机键关闭主机，并观察至主机完全停止。

3、根据实际情况确定是否要关闭冷却水泵、冷冻水泵和冷却塔风扇，（若需关闭）在主机停机后延迟2-3分钟关闭。

4、关闭冷水机组的冷却水阀门和冷冻水阀门，停机程序结束。

5、严禁直接拉隔离开关使机组停机，会产生高强度电弧，造成事故或损失。

三、运行维护

1、根据生产的实际需求设定冷水机组的出水温度（设定点的更改必须经过部门主管同意）。

2、根据系统运行工况，开启适当的循环水泵和冷却塔风扇，使系统处于最佳匹配状态。

3、每天对机组的运行参数进行记录、对比，发现异常要分析原因及时报告给部门主管。

4、发现机组异常噪音或振动要检查异常原因，采取相应措施并报告部门主管处理。

5、当冷冻水、冷却水温度超过5℃时要对系统各参数进行分析对比，采取相应改善措施并报告部门主管。 6、冷却水进水温度上限32℃、冷却水出水温度上限36℃，冷凝温度上限38℃、冷凝温度和冷却水出水温度小于℃为正常，否则容易引起机组喘振停机。

7、冷却水进水温度低于20℃时要根据实际情况对管道阀门、循环水泵、冷却塔风扇做相应调整，使系统有最佳的冷凝温度，保证机组高效节能运行。

8、冷却机每次转换、（增减）机组或水泵时，要观察冷却水塔水位是否平衡，不平衡时要做相应调整，避免低水位水塔补水的同事高位水水塔同时在溢水。
