钢结构高强度螺栓连接技术交底

钢结构高强度螺栓连接施工记录

工程名称 分项工程

施工单位 项目经理

分包单位 分包项目经理

初拧标准扭矩 220N*m

施工执行标准 GB50205-2001

终拧标准 梅花头拧掉

节点部位 螺栓规格 初拧时间 初拧扭矩 终拧时间 梅花头是否拧掉 外露丝扣

A-F/1轴9-9 M20*65 2012-05-12 218 2012-05-13 是 2

A-F/2轴5-5 M20*65 2012-05-12 220 2012-05-13 是 3

A-F/2轴6-6 M20*65 2012-05-12 222 2012-05-13 是 3

A-F/2轴9-9 M20*65 2012-05-12 219 2012-05-13 是 2

A-F/3轴5-5 M20*65 2012-05-12 223 2012-05-13 是 3

A-F/3轴6-6 M20*65 2012-05-12 221 2012-05-13 是 3

A-F/3轴9-9 M20*65 2012-05-12 224 2012-05-13 是 2

A-F/4轴5-5 M20*65 2012-05-12 220 2012-05-13 是 3

A-F/4轴6-6 M20*65 2012-05-12 216 2012-05-13 是 3

A-F/4轴9-9 M20*65 2012-05-12 221 2012-05-13 是 2

A-F/5轴5-5 M20*65 2012-05-12 223 2012-05-13 是 3

A-F/5轴6-6 M20*65 2012-05-12 221 2012-05-13 是 3

A-F/5轴9-9 M20*65 2012-05-12 118 2012-05-13 是 2

A-F/6轴5-5 M20*65 2012-05-12 220 2012-05-13 是 3

A-F/6轴6-6 M20*65 2012-05-12 222 2012-05-13 是 3

技术交底记录

表C2-1 编 号 02-04-C2-001

工程名称 建工精工1#重钢车间钢结构工程 交底日期

施工单位 北京机械施工公司 分项工程名称

交底提要 高强螺栓的安装与初拧、终拧

交底内容：

核对高强螺栓的出厂质量说明书是否符合标准规定。随机抽查高强螺栓外形尺寸，表面裂纹和伤痕等缺陷。出厂超过保质期做扭矩系数复验，要求变异系数不得大于10%。

高强螺栓按规定存放、发放、严禁混放、混用。

构件摩擦面质量检查，现场进行摩擦面抗滑移系数复验，达到设计要求方能使用。

高强螺栓安装：

高强螺栓连接安装时，在每个节点上应穿入的临时螺栓和冲钉数量，由安装时可能承担的荷载计算，并应符合下列规定：

不得小于安装总数的1/3。

不得小于两个临时螺栓。

冲钉穿入数量不宜多于临时螺栓的30%。

高强螺栓的安装应在结构构件中心位置调整后进行，其穿入方向应以施工方便为准，并力求一致。螺栓穿入方向一致，外露长度不小于2扣。

安装高强螺栓时，严禁强行穿入螺栓，如不能自由穿入时，该孔应用铰刀进行修整，严禁气割扩孔。高强螺栓在初拧，复拧和终拧时，连接处的螺栓应按一定顺序施拧，一般应由螺栓群中央顺序向外拧紧。

高强螺栓的初拧，复拧，终拧应在同一天完成。

高强螺栓的扭矩检查应在终拧1h后、24h内完成。

高强螺栓的所需矩检查按下式计算：

Tch=Kpd Tch：检查扭矩

K：扭矩系数

审核人 交底人 接受交底人

本表由施工单位填写，交底单位与接受交底单位各存一份。

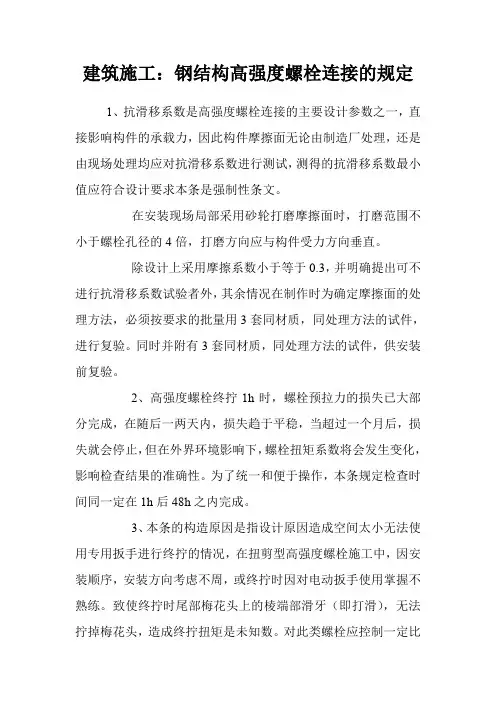

建筑施工：钢结构高强度螺栓连接的规定

1、抗滑移系数是高强度螺栓连接的主要设计参数之一，直接影响构件的承载力，因此构件摩擦面无论由制造厂处理，还是由现场处理均应对抗滑移系数进行测试，测得的抗滑移系数最小值应符合设计要求本条是强制性条文。

在安装现场局部采用砂轮打磨摩擦面时，打磨范围不小于螺栓孔径的4倍，打磨方向应与构件受力方向垂直。

除设计上采用摩擦系数小于等于0.3，并明确提出可不进行抗滑移系数试验者外，其余情况在制作时为确定摩擦面的处理方法，必须按要求的批量用3套同材质，同处理方法的试件，进行复验。同时并附有3套同材质，同处理方法的试件，供安装前复验。

2、高强度螺栓终拧1h时，螺栓预拉力的损失已大部分完成，在随后一两天内，损失趋于平稳，当超过一个月后，损失就会停止，但在外界环境影响下，螺栓扭矩系数将会发生变化，影响检查结果的准确性。为了统一和便于操作，本条规定检查时间同一定在1h后48h之内完成。

3、本条的构造原因是指设计原因造成空间太小无法使用专用扳手进行终拧的情况，在扭剪型高强度螺栓施工中，因安装顺序，安装方向考虑不周，或终拧时因对电动扳手使用掌握不熟练。致使终拧时尾部梅花头上的棱端部滑牙（即打滑），无法拧掉梅花头，造成终拧扭矩是未知数。对此类螺栓应控制一定比例。

4、高强度螺栓初拧，复拧的目的是为了使摩擦面能密贴，且螺栓受力均匀，对大型节点强调安装顺序是防止节点中螺栓预拉力损失不均，影响连接的刚度。

5、强行穿入螺栓会损伤丝扣，改变高强度螺栓连接副的扭矩系数，甚至连螺母都拧不上，因此强调自由穿入螺栓孔，气割扩孔很不规则，既削弱了构件的有效载面，减少了压力传力面积，还会使扩孔处钢材造成缺陷，故规定不得气割扩孔，最大扩孔量的限制也是基于构件有效载面和摩擦传力面积的考虑。

6、对于螺栓球节点网架，其刚度（挠度）往往比设计值要弱，主要原因是因为螺栓球与钢管连接的高强度螺栓紧固不牢，出现间隙，松动等未拧紧情况，当下部支撑系统拆除后，由于连接间隙，松动等原因，挠度明显加大，超过规范规定的限值。

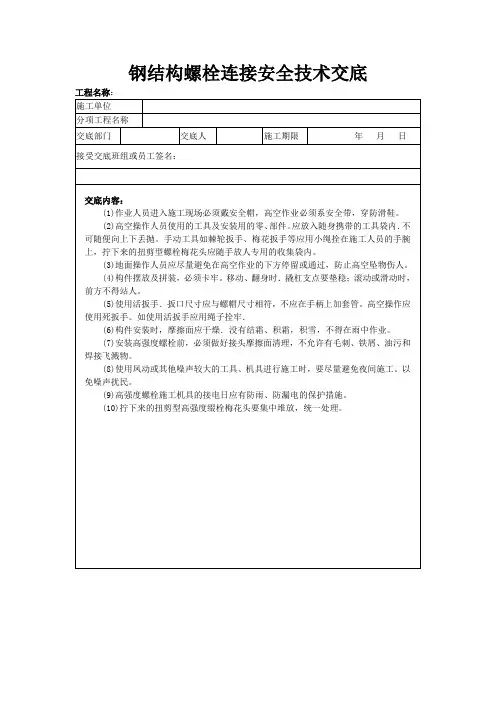

钢结构螺栓连接安全技术交底

工程名称：

施工单位

分项工程名称

交底部门 交底人 施工期限 年 月 日

接受交底班组或员工签名：

交底内容：

(1)作业人员进入施工现场必须戴安全帽，高空作业必须系安全带，穿防滑鞋。

(2)高空操作人员使用的工具及安装用的零、部件。应放入随身携带的工具袋内．不可随便向上下丢抛。手动工具如棘轮扳手、梅花扳手等应用小绳拴在施工人员的手腕上，拧下来的扭剪型螺栓梅花头应随手放人专用的收集袋内。

(3)地面操作人员应尽量避免在高空作业的下方停留或通过，防止高空坠物伤人。

(4)构件摆放及拼装，必须卡牢。移动、翻身时．撬杠支点要垫稳；滚动或滑动时，前方不得站人。

(5)使用活扳手．扳口尺寸应与螺帽尺寸相符，不应在手柄上加套管。高空操作应使用死扳手。如使用活扳手应用绳子拴牢．

(6)构件安装时，摩擦面应干燥．没有结霜、积霜，积雪，不得在雨中作业。

(7)安装高强度螺栓前，必须做好接头摩擦面清理，不允许有毛刺、铁屑、油污和焊接飞溅物。

(8)使用凤动或其他噪声较大的工具、机具进行施工时，要尽量避免夜间施工。以免噪声扰民。

(9)高强度螺栓施工机具的接电日应有防雨、防漏电的保护措施。

(10)拧下来的扭剪型高强度缀栓梅花头要集中堆放，统一处理。
