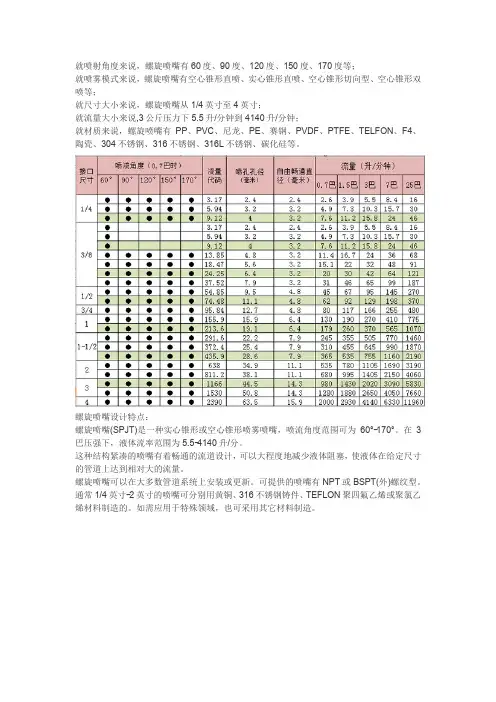

就喷射角度来说，螺旋喷嘴有60度、90度、120度、150度、170度等；
就喷雾模式来说，螺旋喷嘴有空心锥形直喷、实心锥形直喷、空心锥形切向型、空心锥形双喷等；
就尺寸大小来说，螺旋喷嘴从1/4英寸至4英寸；
就流量大小来说,3公斤压力下5.5升/分钟到4140升/分钟；
就材质来说，螺旋喷嘴有PP、PVC、尼龙、PE、赛钢、PVDF、PTFE、TELFON、F4、陶瓷、304不锈钢、316不锈钢、316L不锈钢、碳化硅等。
螺旋喷嘴设计特点：
螺旋喷嘴(SPJT)是一种实心锥形或空心锥形喷雾喷嘴，喷流角度范围可为60°-170°。
在3巴压强下，液体流率范围为5.5-4140升/分。
这种结构紧凑的喷嘴有着畅通的流道设计，可以大程度地减少液体阻塞，使液体在给定尺寸的管道上达到相对大的流量。
螺旋喷嘴可以在大多数管道系统上安装或更新。
可提供的喷嘴有NPT或BSPT(外)螺纹型。
通常1/4英寸-2英寸的喷嘴可分别用黄铜、316不锈钢铸件、TEFLON聚四氟乙烯或聚氯乙烯材料制造的。
如需应用于特殊领域，也可采用其它材料制造。
螺旋喷嘴流量参数表螺旋喷嘴是一种常用的喷射设备，广泛应用于化工、冶金、环保等工业领域。
在实际工程应用中，螺旋喷嘴的流量参数是非常重要的因素，直接关系到喷射效果和工艺效率。
下面是一个关于螺旋喷嘴流量参数的详细表格，供参考：参数名称，参数定义，单位，备注--------，--------，----，----喷嘴内径，喷嘴出口的直径， mm螺旋喷嘴角度，螺旋喷嘴螺旋体的倾角，°喷嘴出口流速，喷嘴出口处气体的速度，m/s喷嘴出口直径，喷嘴出口的直径， mm喷嘴壁厚，喷嘴壁的厚度， mm螺旋体节距，每个螺旋周期的距离， mm螺旋体宽度，单个螺旋的宽度， mm螺旋体高度，单个螺旋的高度， mm螺旋体数量，喷嘴上螺旋体的数量，个喷嘴材质，喷嘴的制作材料，喷射介质粘度，喷射介质的粘度，Pa·s喷射介质密度，喷射介质的密度，kg/m³喷射介质温度，喷射介质的温度，℃喷嘴工作压力，喷嘴所受到的工作压力，MPa喷嘴材质导热系数，喷嘴材质的导热系数，W·(m·K)⁻¹喷嘴材质单位质量热容，喷嘴材质单位质量的热容，J·(kg·K)⁻¹喷嘴内径单位长度换热系数，喷嘴内径单位长度的换热系数，W·(m·K)⁻¹喷嘴流量，喷嘴单位时间流出的流体体积，m³/s喷嘴单位时间流出的质量，喷嘴单位时间流出的流体质量， kg/s 以上是一个螺旋喷嘴流量参数表的示例，其中包含了常见的螺旋喷嘴流量参数。
在实际应用中，根据具体的工程要求和喷射介质的性质，可以进行相应参数的调整和计算。
同时，还需要根据具体情况考虑其他因素，如压降、材质选择等，以确保螺旋喷嘴的流量参数能够达到预期的效果。
各类喷嘴的规格及应用产品名称：塑料螺旋喷嘴（CALX-PP）喷雾模式：空心锥形、实心锥产品材质：加纤聚丙烯（PP）规格型号：1/4、3/8、1/2、3/4、1寸一样应用：废气洗涤、气体洗涤、洗涤与漂淋进程、防火灭火、烟气脱硫系统、除尘降尘系统、P CB、PCBA、LCD、铝材厂、钢治理厂、家具厂、电脑机箱、电冰箱厂、空调厂、烤漆厂、喷涂厂、纺织厂、钢铁厂、发电厂、集装箱厂、船舶制造厂、电镀厂和与这相应的设备制造厂。
产品名称：不锈钢螺旋喷嘴（CALX-SS）产品材质：不锈钢（SS）规格型号：1/4、3/8、1/2、3/4、1寸、1寸半、2寸喷雾模式：空心锥形、实心锥形一样应用：废气洗涤、气体洗涤、洗涤与漂淋进程、防火灭火、烟气脱硫系统、除尘降尘系统、环保、机械、电子、医药、化工、钢铁、电厂、通风、造船业、造纸、食物产品名称：陶瓷螺旋喷嘴（CALX-TC）产品材质：特种陶瓷规格型号：1/4、3/8、1/2、3/4、1寸喷雾模式：空心锥形、实心锥形一样应用：废气洗涤、气体洗涤、洗涤与漂淋进程、防火灭火、烟气脱硫系统、除尘降尘系统、环保、机械、电子、医药、化工、钢铁、电厂、通风、造船业、造纸、食物产品名称：通用金属喷嘴（CAAA/A）产品材质：不锈钢（SS）、黄铜（BRASS）规格型号：内螺纹、外螺纹入口接头：1/8、1/4、3/8、1/2喷雾模式：空心锥形、实心锥形一样应用：表面处置、电子、化工、环保、钢铁、汽车等工业领域、环保、机械、电子、医药、化工、钢铁、电厂、通风、造船业、造纸、食物产品名称：通用金属喷嘴（CABB/B）产品材质：不锈钢（SS）、黄铜（BRASS）规格型号：内螺纹、外螺纹入口接头：1/8、1/4、3/8、1/2喷雾模式：实心锥形、、圆锥形、四方形一样应用：气体洗涤与冷却、水冷却、灭尘操纵、金属处置、化学反映处置、其它热互换应用、环保、机械、电子、医药、化工、钢铁、电厂、通风、造船业、造纸、食物产品名称：通用金属喷嘴（CACC/C）产品材质：不锈钢（SS）、黄铜（BRASS）规格型号：内螺纹、外螺纹入口接头：1/8、1/4、3/8、1/2喷雾模式：扇形一样应用：表面处置、电子、化工、环保、钢铁、汽车等工业领域、环保、机械、电子、医药、化工、钢铁、电厂、通风、造船业、造纸、食物产品名称：精细雾化喷嘴（CAZ）产品材质：加纤聚丙烯（PP）、不锈钢（SS）、黄铜（BRASS）入口接头：1/8、1/4、3/8喷雾模式：实心喷雾、空心喷雾产品特性：喷雾形状为环形、内置旋流叶片、喷孔细小能产生细雾、自旋流室至喷口均为陶瓷或硬化不锈钢或合金镶件制造、耐磨性强一样应用：加湿、冷却、散布、环保、机械、电子、医药、化工、钢铁、电厂、通风、造船业、造纸、食物产品名称：快拆喷嘴（CAQC、CAQB、CAM）产品材质：玻璃纤维增强聚丙烯、碳纤维增强聚丙烯和聚偏二氟乙烯规格型号：1/8、1/4、3/8喷雾模式：扇形、圆形一样应用：印制线路板的生产、产品清洗、漂洗、金属部件的磷化、冷却、加温、化学制造业、灭尘操纵产品名称：可调球形夹扣喷嘴（CA26988、CA27988）产品材质：加纤聚丙烯（PP）、不锈钢（SS）喷雾模式：扇形、圆形一样应用：金属清洗、表面处置中的磷化、脱脂、其它低压应用产品名称：可调球形喷嘴（CA155）产品材质：加纤聚丙烯（PP）、不锈钢（SS）、黄铜（BRASS）入口接头：1/4、3/8、1/2喷雾模式：扇形、实心锥形、空心锥形一样应用：表面处置、电子、化工、环保、钢铁、汽车等工业领域产品名称：大流量喷雾喷嘴产品材质：不锈钢（SS）、碳化硅、碳化硼规格型号：CAASR/AAAS/CAASB入口接头：1-1/4英寸、2英寸、3英寸、4英寸、6英寸、或法兰接头喷雾模式：空心锥形一样应用：表面处置、电子、化工、环保、钢铁、汽车、发电厂等工业领域产品名称：大流量空气雾化喷嘴产品材质：不锈钢（SS）入口接头：1英寸、1-1/2英寸喷雾模式：广角圆形、圆形一样应用：化工、环保、钢铁、汽车、发电厂、水泥厂等工业领域PCB、PCBA、LCD、铝材厂、钢治理厂、家具厂、电脑机箱、电冰箱厂、空调厂、烤漆厂、喷涂厂、纺织厂、钢铁厂、发电厂、集装箱厂、船舶制造厂、电镀厂和与这相应的设备制造厂。
螺旋喷嘴又叫脱硫喷嘴、防堵塞喷嘴、大流量喷嘴、除尘喷嘴。
粤伯斯螺旋喷嘴螺旋喷嘴工作原理：螺旋喷嘴产生的是一系列同心圆锥喷流型式(见下图“粤伯斯螺旋喷嘴喷淋现场”)。
与轴向喷嘴一样，其入口和出口也在同一条中心轴上，但其内部没有微调叶片，而是将喷嘴本身设计成一个直径不断缩小的螺旋形状，从而将液流剪切成两个或更多的同心螺旋环。
在喷嘴下面一米处的截面上的喷射模式是由一个或多个同心环构成。
螺旋喷嘴形成的液滴尺寸与中空圆锥喷流型的切向喷嘴差不多，但压降更小。
当压力相同，液体流量更大时，螺旋喷嘴比轴向喷嘴更适合一些。
液体（或料浆）通过与连续变小的螺旋面相切和碰撞后，变成微小的液珠喷出而形成雾状。
喷嘴腔体内从进口至出口的流线型设计使得阻力系数降至最低，因而螺旋喷嘴适用于各种岗位。
例如：化工、环保、电力、纺织等众多工业领域，特别是烟气脱硫除尘行业应用更为广泛。
其耐磨性、耐腐性、成雾性、防堵性已被该行业众多用户所接受粤伯斯公司生产的303不锈钢螺旋喷嘴性能特征： 这种结构紧凑的喷嘴有着畅通的流道设计，可以最大程度地减少液体阻塞，使液体在给定尺寸的管道上达到最大流量。
303不锈钢螺旋喷嘴可以在大多数管道系统上安装或更新。
可提供的喷嘴有NPT或BSPT(外)螺纹型，303不锈钢螺旋喷嘴常规都为英制外螺纹规格，需要内螺纹可配接转接头或特殊加工定制，需要时请与粤伯斯公司销售人员联系。
螺旋喷嘴喷雾效果图:50°60°90°120°180°0.7ba r 1.5ba r 3.0ba r 7.0ba r 25ba r 071/4BSJ-303SS50071/4BSJ-303SS60071/4BSJ-303SS90071/4BSJ-303SS12007 2.4 2.4 2.6 3.9 5.58.416131/4BSJ-303SS50131/4BSJ-303SS60131/4BSJ-303SS90131/4BSJ-303SS120131/4BSJ-303SS18013 3.2 3.2 4.97.310.315.730201/4BSJ-303SS50201/4BSJ-303SS60201/4BSJ-303SS90201/4BSJ-303SS120201/4BSJ-303SS18020 4.0 3.27.611.215.82446073/8BSJ-303SS50073/8BSJ-303SS60073/8BSJ-303SS90073/8BSJ-303SS120073/8BSJ-303SS18007 2.4 2.4 2.6 3.9 5.58.416133/8BSJ-303SS50133/8BSJ-303SS60133/8BSJ-303SS90133/8BSJ-303SS120133/8BSJ-303SS18013 3.2 3.2 4.97.310.315.730203/8BSJ-303SS50203/8BSJ-303SS60203/8BSJ-303SS90203/8BSJ-303SS120203/8BSJ-303SS180204.03.27.611.215.82446303不锈钢螺旋喷嘴(BSJ)是一种实心锥形或空心锥形喷雾喷头，喷流角度范围可为60度-170度，常规为120度。
喷淋塔循环水用量的计算方法喷淋塔喷嘴如何选择喷淋塔采用湿式洗涤处理废气，那么喷淋流量的计算是核心，一套完善的喷淋塔系统，布水均匀是首先要考虑的。
塔身内部喷淋的选择以及布水非常重要，为了达到均匀喷洒的效果，喷淋塔循环水用量的计算方法很重要，我们通常选用PP材质螺旋喷嘴，螺旋喷嘴布置位置以及选择的规格型号决定了喷淋塔循环水用量。
喷淋塔喷嘴参数在讲述喷淋塔循环水用量的计算方法之前，首选要讲一下喷嘴，关于螺旋喷嘴分为全锥型和空心锥型两种，用于喷淋塔为了达到均匀，肯定要选择全锥喷嘴。
其次喷嘴标准有60度90度120度150度角度，这个不用管它，实际的意思要依靠水泵喷淋在一扬程范围内的压力，压力不同喷嘴打开的角度不同，我们用于喷淋塔一般按照达到120度角喷洒角度为宜。
喷淋塔循环水量计算接下来讲述喷淋塔循环水用量的计算方法，通过以上数据换算得出，在1.5公斤压力下喷嘴的流量是92L/分钟，当然这个是理论值，按照泛普环保的工程经验以及自己的测试结果，算上损耗之后，每个喷嘴达到需要的120度喷淋角的时候，每分钟的流量是81L，通常我们以80L来计算，当以120L的角度在废气喷淋塔内做喷淋，想要算出喷淋嘴的数量，还需要知道喷洒的高度。
喷淋塔喷嘴距离填料的高度有人会讲：“我放的高一点，一个塔只安装一个喷淋塔够用吗？”当然我们还要看看直径多大的塔，为了喷洒均匀合理而且不浪费，我们通常安装螺旋喷嘴到多面空心球填料的高度取值为300mm,在300mm高度下，而且有了120度角度，这个时候便能算出来喷洒覆盖范围，可以用CAD来画圆的方式，只要范围覆盖到，没有死角就行，螺旋喷嘴的布置便是成功了。
比例说明：假如我们直径2500的塔，喷淋嘴选用8只，只要流量和压力足够，这样我们便能算出循环泵的理论流量需求值是640L/M，当然这个是反推的方式，另外一种算法应该是通过计算气体流率得出所需的液体总流率，再算出循环泵的流量，如果设计合理，一个正向一个反向算法得出的结果是基本吻合的。
螺旋喷嘴，螺旋喷头，脱硫喷嘴，除尘喷嘴，脱硫除尘喷嘴，脱硫塔喷嘴，烟气脱硫喷嘴，防堵塞喷嘴，螺丝状喷头，喷淋塔喷嘴，哈氏合金螺旋喷嘴，哈氏合金喷嘴，C276喷嘴JJCO系列螺旋喷嘴能产生实心和空心锥形两种喷雾形状，该类喷嘴是通过液体与连续支小的螺旋线体相切和碰撞后产生的小水滴喷出，碰撞外形的独特设计，最大程度的减少了阻塞现象，是一款结构紧凑，环保形的喷嘴，可提供喷雾夹角从60-170°，3公斤压力下喷量从5.5至4140升/分钟，螺纹从1/4至4寸选择，也可提供法兰和内螺纹接口，一般采用不锈钢，塑胶材料制造，也可提供黄铜，铁氟龙，碳化硅，陶瓷、合金、PE等各种特殊耐酸碱，耐腐蚀，耐磨材料。
一般应用：脱硫，脱硝，冷却，除尘，前处理无阻塞喷淋提供以下系列及型号JJCO-1/4SPJT-SS-170-07,JJCO-1/4SPJT-SS-170-13,JJCO-1/4SPJT-SS-170-20,JJCO-3/8SPJT-SS-170-30,JJCO-3/8SPJT-SS -170-40,JJCO-3/8SPJT-SS-170-53,JJCO-3/8SPJT-SS-170-82,JJCO-1/2SPJT-SS-170-120,JJCO-1/2SPJT-SS-170-164,JJCO-3/4SPJT-SS-170-210,JJCO-1SPJT-SS-170-340,JJCO-1 SPJT-SS-170-470,JJCO-1-1/2SPJT-SS-170-640,JJCO-1-1/2SPJT-SS-170-820,JJCO-1-1/2SPJT-SS-170-960,JJCO-2SPJT-SS-170-1400,JJCO-2SPJT-SS-170-1780,JJCO-3SPJT-SS-17 0-2560,JJCO-3SPJT-SS-170-3360,JJCO-4SPJT-SS-170-5250,JJCO-1/4SPJT-SS-120-07,JJCO-1/4SPJT-SS-120-13,JJCO-1/4SPJT-SS-120-20,JJCO-3/8SPJT-SS-120-30,JJCO-3/8SPJT-SS -120-40,JJCO-3/8SPJT-SS-120-53,JJCO-3/8SPJT-SS-120-82,JJCO-1/2SPJT-SS-120-120,JJCO-1/2SPJT-SS-120-164,JJCO-3/4SPJT-SS-120-210,JJCO-1SPJT-SS-120-340,JJCO-1 SPJT-SS-120-470,JJCO-1-1/2SPJT-SS-120-640,JJCO-1-1/2SPJT-SS-120-820,JJCO-1-1/2SPJT-SS-120-960,JJCO-2SPJT-SS-120-1400,JJCO-2SPJT-SS-120-1780,JJCO-3SPJT-SS-12 0-2560,JJCO-3SPJT-SS-120-3360,JJCO-4SPJT-SS-120-5250,JJCO-1/4SPJT-SS-90-07,JJCO-1/4SPJT-SS-90-13,JJCO-1/4SPJT-SS-90-20,JJCO-3/8SPJT-SS-90-30,JJCO-3/8SPJT-SS-90-40,JJCO-3/8SPJT-SS-90-53,JJCO-3/8SPJT-SS-90-82,JJCO-1/2SPJT-SS-90-90,JJCO-1/2SPJT-SS-90-164,JJCO-3/4SPJT-SS-90-210,JJCO-1SPJT-SS-90-340,JJCO-1SPJT-SS-9 0-470,JJCO-1-1/2SPJT-SS-90-640,JJCO-1-1/2SPJT-SS-90-820,JJCO-1-1/2SPJT-SS-90-960,JJCO-2SPJT-SS-90-1400,JJCO-2SPJT-SS-90-1780,JJCO-3SPJT-SS-90-2560,JJCO-3SPJ T-SS-90-3360,JJCO-4SPJT-SS-90-5250,JJCO-1/4SPJT-SS-60-07,JJCO-1/4SPJT-SS-60-13,JJCO-1/4SPJT-SS-60-20,JJCO-3/8SPJT-SS-60-30,JJCO-3/8SPJT-SS-60-40,JJCO-3/8SPJT-SS-60-53,JJCO-3/8SPJT-SS-60-82,JJCO-1/2SPJT-SS-60-60,JJCO-1/2SPJT-SS-60-164,JJCO-3/4SPJT-SS-60-210,JJCO-1SPJT-SS-60-340,JJCO-1SPJT-SS-6 0-470,JJCO-1-1/2SPJT-SS-60-640,JJCO-1-1/2SPJT-SS-60-820,JJCO-1-1/2SPJT-SS-60-960,JJCO-2SPJT-SS-60-1400,JJCO-2SPJT-SS-60-1780,JJCO-3SPJT-SS-60-2560,JJCO-3SPJ T-SS-60-3360,JJCO-4SPJT-SS-60-5250,JJCO-1/4SPJT-PP-170-07,JJCO-1/4SPJT-PP-170-13,JJCO-1/4SPJT-PP-170-20,JJCO-3/8SPJT-PP-170-30,JJCO-3/8SPJT-PP -170-40,JJCO-3/8SPJT-PP-170-53,JJCO-3/8SPJT-PP-170-82,JJCO-1/2SPJT-PP-170-120,JJCO-1/2SPJT-PP-170-164,JJCO-3/4SPJT-PP-170-210,JJCO-1SPJT-PP-170-340,JJCO-1 SPJT-PP-170-470,JJCO-1-1/2SPJT-PP-170-640,JJCO-1-1/2SPJT-PP-170-820,JJCO-1-1/2SPJT-PP-170-960,JJCO-2SPJT-PP-170-1400,JJCO-2SPJT-PP-170-1780,JJCO-3SPJT-PP-17 0-2560,JJCO-3SPJT-PP-170-3360,JJCO-4SPJT-PP-170-5250,JJCO-1/4SPJT-PP-120-07,JJCO-1/4SPJT-PP-120-13,JJCO-1/4SPJT-PP-120-20,JJCO-3/8SPJT-PP-120-30,JJCO-3/8SPJT-PP -120-40,JJCO-3/8SPJT-PP-120-53,JJCO-3/8SPJT-PP-120-82,JJCO-1/2SPJT-PP-120-120,JJCO-1/2SPJT-PP-120-164,JJCO-3/4SPJT-PP-120-210,JJCO-1SPJT-PP-120-340,JJCO-1 SPJT-PP-120-470,JJCO-1-1/2SPJT-PP-120-640,JJCO-1-1/2SPJT-PP-120-820,JJCO-1-1/2SPJT-PP-120-960,JJCO-2SPJT-PP-120-1400,JJCO-2SPJT-PP-120-1780,JJCO-3SPJT-PP-12 0-2560,JJCO-3SPJT-PP-120-3360,JJCO-4SPJT-PP-120-5250,JJCO-1/4SPJT-PP-90-07,JJCO-1/4SPJT-PP-90-13,JJCO-1/4SPJT-PP-90-20,JJCO-3/8SPJT-PP-90-30,JJCO-3/8SPJT-PP-90-40,JJCO-3/8SPJT-PP-90-53,JJCO-3/8SPJT-PP-90-82,JJCO-1/2SPJT-PP-90-90,JJCO-1/2SPJT-PP-90-164,JJCO-3/4SPJT-PP-90-210,JJCO-1SPJT-PP-90-340,JJCO-1SPJT-PP-9 0-470,JJCO-1-1/2SPJT-PP-90-640,JJCO-1-1/2SPJT-PP-90-820,JJCO-1-1/2SPJT-PP-90-960,JJCO-2SPJT-PP-90-1400,JJCO-2SPJT-PP-90-1780,JJCO-3SPJT-PP-90-2560,JJCO-3SPJ T-PP-90-3360,JJCO-4SPJT-PP-90-5250,JJCO-1/4SPJT-PP-60-07,JJCO-1/4SPJT-PP-60-13,JJCO-1/4SPJT-PP-60-20,JJCO-3/8SPJT-PP-60-30,JJCO-3/8SPJT-PP-60-40,JJCO-3/8SPJT-PP-60-53,JJCO-3/8SPJT-PP-60-82,JJCO-1/2SPJT-PP-60-60,JJCO-1/2SPJT-PP-60-164,JJCO-3/4SPJT-PP-60-210,JJCO-1SPJT-PP-60-340,JJCO-1SPJT-PP-6 0-470,JJCO-1-1/2SPJT-PP-60-640,JJCO-1-1/2SPJT-PP-60-820,JJCO-1-1/2SPJT-PP-60-960,JJCO-2SPJT-PP-60-1400,JJCO-2SPJT-PP-60-1780,JJCO-3SPJT-PP-60-2560,JJCO-3SPJ T-PP-60-3360,JJCO-4SPJT-PP-60-5250,对应孔径：2.4,3.2,4.0,4.8,5.6,6.4,7.9,9.5,11.1,12.7,15.9,19.1,22.2,25.4,28.6,34.9,38.1,44.5,50.8,63.53巴（3公斤）压力下流量：5.5L/min,10.3L/min,15.8L/min,24L/min,32L/min,42L/min,65L/min,95L/min,129L/min,166L/min,270L/min,370L/min,50 5L/min,645L/min,755L/min,1105L/min,1405L/min,2020L/min,2650L/min,4140L/min,另外常用的可调球形夹扣喷嘴加螺旋喷嘴，主要解决涂装等生产过程中易堵塞等问题。
碳化硅涡旋喷嘴参数_碳化硅涡旋喷嘴型号说明名称：涡旋碳化硅喷嘴碳化硅喷嘴简介：1，碳化硅涡旋喷嘴的碳化硅材质（反应烧结）密度为3.01,是电厂湿法脱硫喷嘴的主导材料，具有高耐磨度，高防腐蚀的特点。
2，碳化硅涡旋喷嘴的材料优于陶瓷，氧化铝，氧化锆。
3，碳化硅涡旋喷嘴产品特别适合电厂脱硫塔、脱硫岛脱硫，钢铁烧结机脱硫，大型锅炉脱硫。
碳化硅涡旋喷嘴性能：●喷雾角度60度-120度。
●材质抗腐蚀性很强，抗氯，抗氟能力强，抗磨蚀能力很强。
●标准尺寸2”-4”，主要连接方式为法兰，粘接。
●较脆，易碎，运输、安装、检修需小心翼翼。
●单向切线空心锥（环状区域）●双向切线空心锥(同时向上向下喷雾，上下角度流量可以不同）●MP（防堵内附碳化硅旋片）●单向切线实心锥●压力、流量、粒径等数据数据请询问工程师。
碳化硅涡旋喷嘴的固定方法及喷雾覆盖率计算：1、螺纹连接：一般碳化硅喷嘴上的螺纹是英制外螺纹，喷嘴座上的内螺纹，如下图所示。
2、法兰连接：常用在大型脱硫喷嘴的连接上，由于脱硫塔的腐蚀环境，一般采用镍基合金螺栓、垫圈和螺母。
碳化硅喷嘴喷雾的覆盖率：每一层喷雾层的所有喷嘴，离喷嘴出口一定距离处（通常是1m），喷出的雾粒覆盖面积之和与距碳化硅喷嘴1m处吸收塔横断面面积的比值，成为吸收塔喷雾覆盖率。
式中np——碳化硅喷嘴数量；Ap——距碳化硅喷嘴出口1m处，每个喷嘴雾粒覆盖面积；Axi——距喷嘴1m处的吸收塔横断面积（米的平方）。
喷雾覆盖率高，喷雾浆液分布均匀，不易产生喷雾死角，使烟气短路影响脱硫效率。
喷嘴覆盖率如下图所示。
对于填料塔布水喷嘴，除雾器冲洗喷嘴，碳化硅喷嘴喷雾的覆盖率通常为200~300。
碳化硅喷嘴的化学成分SIC：≥85.0SI：≤14.5碳化硅喷嘴的物理性能体积密度：≥2.95g/cm³显气孔率：≤0.5常温弯度强度：≥220MPa维氏硬度：≥16170N/mm²性能要求：在给定压力下，流量偏差：-7~7喷射角偏差：-10~10耐酸碱、腐蚀性：在酸性溶液中，产品试样重量损失小于0.2g，在碱性溶液中，产品试样重量损失小于0.1g。
螺旋喷嘴相关知识详解标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]螺旋喷嘴它有内、外螺纹型，是一种实心锥形或空心喷雾喷嘴。
螺旋喷嘴设计紧凑，具有畅通不堵塞的无内芯直通式流道设计，可使液体在给定尺寸的管道上达到最大流量，它能将液体或料浆通过与连续变小的螺旋面相切和碰撞后，变成微小的液珠喷出而形成雾状。
喷嘴腔体内从进口至出口的流线型设计使得阻力系数降至最低，因而螺旋喷嘴适用于各种岗位。
螺旋喷嘴是一种实心锥形或空心锥形喷雾喷嘴，喷流角度范围可为50°-170°。
在3巴压强下，液体流率范围为升/分。
这种结构紧凑的喷嘴有着畅通的流道由武汉长原机电经营部设计，可以最大程度地减少液体阻塞，使液体在给定尺寸的管道上达到最大流量。
螺旋喷嘴可以在大多数管道系统上安装或更新。
可提供的喷嘴有NPT或BSPT（外）螺纹型。
通常1/4英寸一4英寸的喷嘴可分别用黄铜、316不锈钢铸件、PVDF、碳化硅、TEFLON聚四氟乙烯或聚氯乙烯材料制造的。
如需应用于特殊领域，也可采用其它材料制造。
结构喷嘴有内、外螺纹型。
通常1/4英寸－6英寸的喷头可分别用黄铜、316不锈钢铸件、TEFLON聚四氟乙烯或聚氯乙材料制造的。
如需应用于特殊领域，也可采用其它材料制造。
工作原理液体（或料浆）通过与连续变小的螺旋面相切和碰撞后，变成微小的液珠喷出而形成雾状。
喷嘴腔体内从进口至出口的流线型设计使得阻力系数降至最低，因而螺旋喷嘴适用于各种岗位。
例如：化工、环保、电力、纺织等众多工业领域，特别是烟气脱硫除尘行业应用更为广泛。
其耐磨性、耐腐性、成雾性、防堵性已被该行业众多用户所接受。
适用范围1、废气洗涤；2、气体冷却；3、洗涤与漂淋过程；4、防火灭火；5、使用于烟气脱硫系统；6、使用于除尘降尘系统特点1、永久不堵塞；2、材料不锈钢耐腐蚀的日常使用和维护：对于喷嘴我们必须精心维护，特提出如下5个方面：1、待用件或备用件要妥善保管：一般供廊商有专门包装及标注，不用时应置于其中。
万向直流喷头万向直流喷头是喷泉中使用最频繁的喷头。
其水柱晶莹剔透，线条明快流畅，水柱可随音乐节拍而高低起伏，幽雅别致。
该喷头可在垂直与水平方向自由调节角度，加上水压变化，根据不同欣赏要求，可组合出各种高低、角度不同的喷射效果。
多个喷头组合可喷出不同形状的组合效果。
万向直流喷头性能型号外形尺寸（mm）喷高（m）水压（m）流量（m3/h）接管高度WZL15-6 G1/2" 57 1 3 6 1.1 3.5 8 0.044 0.79 1.21 WZL20-8 G3/4" 98 1 5 8 1.1 6 10.6 0.77 1.85 2.48 WZL25-10 G1" 114 2 6 10 2.2 7.1 13.3 1.21 3.15 4.32 WZL32-12 G1 1/4" 130 2.5 7 11 2.7 8.5 14.2 2.23 4.23 5.52 WZL40-16 G1 1/2" 180 3 8 12 3.2 9.6 15.9 3.02 5.29 6.82 WZL50-18 G2" 195 4 10 16 4.3 11.8 21.1 6.29 10.45 13.99 WZL65-20 G2 1/2" 308 4.7 11 18 4.7 12.5 25.5 8.54 13.54 20.24 WZL80-24 G3" 328 5 12 20 5.4 14.1 26.4 11.17 17.82 24.42效果图雪松（树冰）喷头雪松喷头能喷出雄伟壮观的巨大水柱，外观效果庞大丰满，抗风力较强，给人以无穷力量磅礴气势。
该喷头底部有可调机构，可适用于不同角度喷射的要求。
此喷头广泛用于广场和公共场所的喷水池中。
雪松（树冰）喷头性能型号外形尺寸（mm）喷高（m）水压（m）流量（m3/h）喷洒直径（m）接管高度XS20 G3/4" 135 1 3 5 5 15 25 2.35 3.01 3.5 0.2 0.3 0.4 XS25 G1" 152 1 3 5 4.5 13.5 22.5 4.1 4.92 5.76 0.22 0.5 0.6 XS32 G1 1/4" 165 1 3 5 4 14.2 20.4 6.5 6.65 8.85 0.3 0.56 0.74 XS40 G1 1/2" 193 1 3 5 4 12 20 8.3 11 13.68 0.36 0.6 0.9 XS50 G2" 210 1 3 5 4.5 11 19 12.2 17.6 18.24 0.4 0.8 1.2 XS65 G2 1/2" 280 1 3 5 4 11.5 17 14.6 18.5 23.05 0.6 0.84 1.35 XS80 G3" 305 1 3 5 4 11 18 15.5 20.3 33.25 0.7 1 1.5 XS100 G4" 316 1 3 5 4 10.7 16.3 21.3 36.9 52.5 0.73 1.2 1.62 效果图加气玉柱喷头玉柱喷头喷嘴口外高速水流形成的负压吸入空气，产生白玉色的水柱，形状清新明快，其抗风力强，造型壮观，格调高雅。
工业喷嘴型号规格上海斐卓喷雾系统公司，国内专注于工业喷嘴、喷雾控制系统的研发、生产与销售的厂家。
公司的喷雾喷嘴产品定位为：替代进口喷嘴，发展自己的品牌，成为全球工业喷雾系统的供应厂家！斐卓Feizhuo公司的工业喷嘴种类有90000种，分别为造纸行业用喷嘴、冶金行业用喷嘴、脱硫脱硝、除尘、消防用喷嘴、涂装喷嘴、雾化喷嘴、瓶罐清洗喷嘴、通用工业喷嘴等；工业喷嘴型号种类极其多，在这里我们按大类将工业喷嘴分为：扇形喷嘴、实心锥形喷嘴、空心锥形喷嘴、液柱流喷嘴等几大类！在大类类别下又细分为：标准型扇形喷嘴H1/4U-SS6501;偏转角扇形喷嘴1/K-SS6;窄角高冲击力扇形喷嘴：1/4P-SS3005;燕尾槽扇形喷嘴：FSUN-S-4-120-3/8-316SS;高压清洗喷嘴：1/4MEG-1504;单元组合式扇形喷嘴：1/4TT-SS+TP11010SS+6501SS50;实心锥形喷嘴：实心锥形喷嘴（广角）G-W/H-WSQ;1/4GG-SS14W;实心锥形喷嘴窄角15°系列：1/4GG-SS1530;微细雾化喷嘴：1/4MB-SS+FN4.0-SS;实心锥形方形喷嘴：G-SQ/H-SQ系列；1/4G-SS12SQ;转角实心锥形喷嘴GA/GGA；1/4GA-SS10W;标准型实心锥形喷嘴：1/4HH-SS6.5;大流量实心圆锥形喷嘴SH系列：4SH-SS200;螺旋实心锥形喷嘴HHSJ系列：1/4HHSJ-SS12007; 直线型实心锥形喷嘴3/8BD-SS8-8W;中小流量空心锥形喷嘴：1/4A-SS10;雾化喷嘴系列：自动控制空气雾化喷嘴JAU;带防堵清除针空气雾化喷嘴JCO;带流量调节阀空气雾化喷嘴JN;迷你型空气雾化喷嘴MIN;工业喷嘴的更多型号及种类，工业喷嘴选型PDF，工业喷嘴样本请您直接咨询上海斐卓喷雾系统公司！。
碳化硅涡旋喷嘴参数_碳化硅涡旋喷嘴型号说明名称：涡旋碳化硅喷嘴碳化硅喷嘴简介：1，碳化硅涡旋喷嘴的碳化硅材质（反应烧结）密度为3.01,是电厂湿法脱硫喷嘴的主导材料，具有高耐磨度，高防腐蚀的特点。
2，碳化硅涡旋喷嘴的材料优于陶瓷，氧化铝，氧化锆。
3，碳化硅涡旋喷嘴产品特别适合电厂脱硫塔、脱硫岛脱硫，钢铁烧结机脱硫，大型锅炉脱硫。
碳化硅涡旋喷嘴性能：●喷雾角度60度-120度。
●材质抗腐蚀性很强，抗氯，抗氟能力强，抗磨蚀能力很强。
●标准尺寸2”-4”，主要连接方式为法兰，粘接。
●较脆，易碎，运输、安装、检修需小心翼翼。
●单向切线空心锥（环状区域）●双向切线空心锥(同时向上向下喷雾，上下角度流量可以不同）●MP（防堵内附碳化硅旋片）●单向切线实心锥●压力、流量、粒径等数据数据请询问工程师。
碳化硅涡旋喷嘴的固定方法及喷雾覆盖率计算：1、螺纹连接：一般碳化硅喷嘴上的螺纹是英制外螺纹，喷嘴座上的内螺纹，如下图所示。
2、法兰连接：常用在大型脱硫喷嘴的连接上，由于脱硫塔的腐蚀环境，一般采用镍基合金螺栓、垫圈和螺母。
碳化硅喷嘴喷雾的覆盖率：每一层喷雾层的所有喷嘴，离喷嘴出口一定距离处（通常是1m），喷出的雾粒覆盖面积之和与距碳化硅喷嘴1m处吸收塔横断面面积的比值，成为吸收塔喷雾覆盖率。
式中np——碳化硅喷嘴数量；Ap——距碳化硅喷嘴出口1m处，每个喷嘴雾粒覆盖面积；Axi——距喷嘴1m处的吸收塔横断面积（米的平方）。
喷雾覆盖率高，喷雾浆液分布均匀，不易产生喷雾死角，使烟气短路影响脱硫效率。
喷嘴覆盖率如下图所示。
对于填料塔布水喷嘴，除雾器冲洗喷嘴，碳化硅喷嘴喷雾的覆盖率通常为200~300。
碳化硅喷嘴的化学成分SIC：≥85.0SI：≤14.5碳化硅喷嘴的物理性能体积密度：≥2.95g/cm³显气孔率：≤0.5常温弯度强度：≥220MPa维氏硬度：≥16170N/mm²性能要求：在给定压力下，流量偏差：-7~7喷射角偏差：-10~10耐酸碱、腐蚀性：在酸性溶液中，产品试样重量损失小于0.2g，在碱性溶液中，产品试样重量损失小于0.1g。
河南碳化硅螺旋喷嘴效果图_碳化硅螺旋喷嘴规格表碳化硅是大自然中比较少的矿物之一，不过随着社会的发展，合成碳化硅已经不是一件困难的事情了。
用碳化硅可以制作出很多不同的产品，比如就有碳化硅螺旋喷嘴。
碳化硅螺旋喷嘴的特点就是耐磨损度高，硬度比较好而且稳定。
碳化硅螺旋喷嘴的设计特点也是很有意思的，一头方一头圆，画面感比较好，碳化硅螺旋喷嘴效果图，碳化硅螺旋喷嘴规格表有哪些？那就让我们具体看一下吧。
碳化硅螺旋喷嘴-规格表碳化硅喷嘴是一种由碳化硅制成的喷嘴，在金属冶炼中使用广泛，因为其材质导热性好切热稳定性好，而且强度大，耐磨损。
1、碳化硅喷嘴具有良好的导热性和热稳定性，在矿业中使用可以提高提高20-30的生产效率，燃耗减少20，节约燃料35，缩短了生产周期，提高了生产效率。
2、碳化硅喷嘴的耐磨程度是普通耐磨材料的6-7倍，碳化硅硬度仅次于金刚石，具有较强的耐磨性能，是耐磨管道、叶轮、泵室、旋流器、矿斗内衬的理想材料，具耐磨性能是铸铁，橡胶使用寿命的5-20倍，碳化硅也是航空飞行跑道的理想材料之一。
碳化硅螺旋喷嘴-设计原则在湿法烟气脱硫工艺中，雾化脱硫喷嘴是非常关键部件，雾化脱硫喷嘴的设计和质量对脱硫效率和稳定性产生较大影响。
下面碳化硅喷嘴厂家给大家介绍一下正确的雾化脱硫喷嘴的设计原则。
1、雾化脱硫喷嘴内部结构一定要设计的简单店不要太复杂，因为复杂的结构很容易造成颗粒堵塞，简单的内部结构便于维修和更换。
2、碳化硅喷嘴厂家提醒合理设计脱硫喷嘴的雾化角，因为雾化角过大，会造成雾化浆液射到墙面上，造成粘壁和结垢，严重时，造成设备无法运行。
3、碳化硅喷嘴厂家认为雾化粒径不过细，在循环流化床烟气脱硫中，雾滴愈细，在雾化料液上消耗的能量愈大，过细的雾化浆滴需要的复杂的雾化脱硫喷嘴结构，能耗较高。
4、随着处理烟气量的增加，雾化脱硫喷嘴喷浆巨大，所以需要设计能耗低的雾化脱硫喷嘴。
碳化硅螺旋喷嘴-安装注意事项碳化硅喷嘴是由碳化硅一种硬度很高的材料加工而成，硬度非常大，而且具有相当好的抗高温功能和很高强度。
常用园林喷头参数表一、大田喷头1、这四种喷头属中远射程喷头，广泛用于固定式、半固定式和移动式喷灌系统，也可用于圆形、平移等大型喷灌机组。
2、30IBH——接口为3/4寸外螺纹，喷头仰角23o, 30PSH——接口为3/4寸外螺纹，喷头仰角27o, 46H——接口为3/4寸外螺纹，喷头仰角23o, 80E——接口为1.25寸外螺纹，喷头仰角27o。
3、历经60多年不断改进的摇臂撞击式驱动机构，工作稳定可靠，H型减磨密封垫，寿命长，副喷嘴采用低喷射仰角，弥补近处水量分布，均匀度高。
1、该类喷头上装有换向机构，通过调整换向机构，喷头可在20~340范围内的任意角度内喷洒。
脱开换向机构，也可做全圆喷洒。
该类喷头适于布置在场地边缘。
2、历经60多年不断改进的摇臂撞击式驱动机构，工作稳定可靠；软——硬——软或软——硬型减磨密封垫，寿命长；独特的“雨鸟”式摇臂机构，动作灵活可靠。
3、2045PJ-08——接口为1/2寸外螺纹，喷头仰角23o, 35A TNT——接口为3/4寸外螺纹，喷头仰角27o, 65PJ——接口为1寸内螺纹，喷头仰角27o, 85EHD——接口为1.25寸外螺纹，喷头仰角27o。
锌合金摇臂式喷头(俗称锌鸟)配有换向机构，可以根据地块形状等调节喷洒范围，将换向机构上翻，可作全圆喷洒，广泛用于园艺场、果菜园等开放式场所。
减磨密封垫，久经考验的撞击式驱动机构，锌铜合金材料，寿命长。
独特换向机构，动作灵活稳定，粉体烤漆，不掉漆，不褪色，可根据需要适当调节射程及液滴大小。
这两种喷头的接口尺寸为1/2寸外螺纹，喷头仰角23o。
ZY-1型摇臂式全圆喷头ZY-2型摇臂式全圆喷头ZYH-1型摇臂式换向喷头二、地埋喷头喷头型号：400G(可调旋转喷头)。
螺旋喷嘴，螺旋喷头，脱硫喷嘴，除尘喷嘴，脱硫除尘喷嘴，脱硫塔喷嘴，烟气脱硫喷嘴，防堵塞喷嘴，螺丝状喷头，喷淋塔喷嘴，哈氏合金螺旋喷嘴，哈氏合金喷嘴，C276喷嘴2002系列螺旋喷嘴能产生实心和空心锥形两种喷雾形状，该类喷嘴是通过液体与连续支小的螺旋线体相切和碰撞后产生的小水滴喷出，碰撞外形的独特设计，最大程度的减少了阻塞现象，是一款结构紧凑，环保形的喷嘴，可提供喷雾夹角从60-170°，3公斤压力下喷量从5.5至4140升/分钟，螺纹从1/4至4寸选择，也可提供法兰和内螺纹接口，一般采用不锈钢，塑胶材料制造，也可提供黄铜，铁氟龙，碳化硅，陶瓷、合金、PE等各种特殊耐酸碱，耐腐蚀，耐磨材料。
一般应用：脱硫，脱硝，冷却，除尘，前处理无阻塞喷淋提供以下系列及型号1/4 SPJT-SS 170 07,1/4 SPJT-SS 170 13,1/4 SPJT-SS 170 20,2002-3/8SPJT-SS 170 30,2002-3/8SPJT-SS 17040,2002-3/8SPJT-SS 170 53,2002-3/8SPJT-SS-170-82,2002-1/2SPJT-SS 170 120,2002-1/2SPJT-SS 170 164,2002-3/4SPJT-SS 170 210,2002-1SPJT-SS 170 340,2002-1SPJT-SS 170 470,2002-1-1/2SPJT-SS 170 640,2002-1-1/2SPJT-SS170 820,2002-1-1/2SPJT-SS 170 960,2002-2SPJT-SS 170 1400,2002-2SPJT-SS 170 1780,2002-3SPJT-SS 1702560,2002-3SPJT-SS 170 3360,2002-4SPJT-SS 170 5250,1/4 SPJT-SS 120 07,1/4 SPJT-SS 120 13,1/4 SPJT-SS 120 20,2002-3/8SPJT-SS 120 30,2002-3/8SPJT-SS 12040,2002-3/8SPJT-SS 120 53,2002-3/8SPJT-SS-120-82,2002-1/2SPJT-SS 120 120,2002-1/2SPJT-SS 120 164,2002-3/4SPJT-SS 120 210,2002-1SPJT-SS 120 340,2002-1SPJT-SS 120 470,2002-1-1/2SPJT-SS 120 640,2002-1-1/2SPJT-SS120 820,2002-1-1/2SPJT-SS 120 960,2002-2SPJT-SS 120 1400,2002-2SPJT-SS 120 1780,2002-3SPJT-SS 1202560,2002-3SPJT-SS 120 3360,2002-4SPJT-SS 120 5250,1/4 SPJT-SS 90 07,1/4 SPJT-SS 90 13,1/4 SPJT-SS 90 20,2002-3/8SPJT-SS 90 30,2002-3/8SPJT-SS 9040,2002-3/8SPJT-SS 90 53,2002-3/8SPJT-SS 90 82,2002-1/2SPJT-SS90 90,2002-1/2SPJT-SS 90 164,2002-3/4SPJT-SS 90 210,2002-1SPJT-SS 90 340,2002-1SPJT-SS 90470,2002-1-1/2SPJT-SS 90 640,2002-1-1/2SPJT-SS-90-820,2002-1-1/2SPJT-SS 90 960,2002-2SPJT-SS 90 1400,2002-2SPJT-SS 90 1780,2002-3SPJT-SS 90 2560,2002-3SPJT-SS 90 3360,2002-4SPJT-SS 90 5250,1/4 SPJT-SS 60 07,1/4 SPJT-SS 60 13,1/4 SPJT-SS 60 20,2002-3/8SPJT-SS 60 30,2002-3/8SPJT-SS 6040,2002-3/8SPJT-SS 60 53,2002-3/8SPJT-SS 60 82,2002-1/2SPJT-SS60 60,2002-1/2SPJT-SS 60 164,2002-3/4SPJT-SS 60 210,2002-1SPJT-SS 60 340,2002-1SPJT-SS 60470,2002-1-1/2SPJT-SS 60 640,2002-1-1/2SPJT-SS-60-820,2002-1-1/2SPJT-SS 60 960,2002-2SPJT-SS 60 1400,2002-2SPJT-SS 60 1780,2002-3SPJT-SS 60 2560,2002-3SPJT-SS 60 3360,2002-4SPJT-SS 60 5250,1/4 SPJT-PP 170 07,1/4 SPJT-PP 170 13,1/4 SPJT-PP 170 20,2002-3/8SPJT-PP 170 30,2002-3/8SPJT-PP 17040,2002-3/8SPJT-PP 170 53,2002-3/8SPJT-PP-170-82,2002-1/2SPJT-PP 170 120,2002-1/2SPJT-PP 170 164,2002-3/4SPJT-PP 170 210,2002-1SPJT-PP 170 340,2002-1SPJT-PP 170 470,2002-1-1/2SPJT-PP 170 640,2002-1-1/2SPJT-PP170 820,2002-1-1/2SPJT-PP 170 960,2002-2SPJT-PP 170 1400,2002-2SPJT-PP 170 1780,2002-3SPJT-PP 1702560,2002-3SPJT-PP 170 3360,2002-4SPJT-PP 170 5250,1/4 SPJT-PP 120 07,1/4 SPJT-PP 120 13,1/4 SPJT-PP 120 20,2002-3/8SPJT-PP 120 30,2002-3/8SPJT-PP 12040,2002-3/8SPJT-PP 120 53,2002-3/8SPJT-PP-120-82,2002-1/2SPJT-PP 120 120,2002-1/2SPJT-PP 120 164,2002-3/4SPJT-PP 120 210,2002-1SPJT-PP 120 340,2002-1SPJT-PP 120 470,2002-1-1/2SPJT-PP 120 640,2002-1-1/2SPJT-PP120 820,2002-1-1/2SPJT-PP 120 960,2002-2SPJT-PP 120 1400,2002-2SPJT-PP 120 1780,2002-3SPJT-PP 1202560,2002-3SPJT-PP 120 3360,2002-4SPJT-PP 120 5250,1/4 SPJT-PP 90 07,1/4 SPJT-PP 90 13,1/4 SPJT-PP 90 20,2002-3/8SPJT-PP 90 30,2002-3/8SPJT-PP 9040,2002-3/8SPJT-PP 90 53,2002-3/8SPJT-PP 90 82,2002-1/2SPJT-PP90 90,2002-1/2SPJT-PP 90 164,2002-3/4SPJT-PP 90 210,2002-1SPJT-PP 90 340,2002-1SPJT-PP 90470,2002-1-1/2SPJT-PP 90 640,2002-1-1/2SPJT-PP-90-820,2002-1-1/2SPJT-PP 90 960,2002-2SPJT-PP 90 1400,2002-2SPJT-PP 90 1780,2002-3SPJT-PP 90 2560,2002-3SPJT-PP 903360,2002-4SPJT-PP 90 5250,1/4 SPJT-PP 60 07,1/4 SPJT-PP 60 13,1/4 SPJT-PP 60 20,2002-3/8SPJT-PP 60 30,2002-3/8SPJT-PP 6040,2002-3/8SPJT-PP 60 53,2002-3/8SPJT-PP 60 82,2002-1/2SPJT-PP60 60,2002-1/2SPJT-PP 60 164,2002-3/4SPJT-PP 60 210,2002-1SPJT-PP 60 340,2002-1SPJT-PP 60470,2002-1-1/2SPJT-PP 60 640,2002-1-1/2SPJT-PP-60-820,2002-1-1/2SPJT-PP 60 960,2002-2SPJT-PP 60 1400,2002-2SPJT-PP 60 1780,2002-3SPJT-PP 60 2560,2002-3SPJT-PP 60 3360,2002-4SPJT-PP 60 5250,对应孔径：2.4,3.2,4.0,4.8,5.6,6.4,7.9,9.5,11.1,12.7,15.9,19.1,22.2,25.4,28.6,34.9,38.1,44.5,50.8,63.53巴（3公斤）压力下流量：5.5L/min,10.3L/min,15.8L/min,24L/min,32L/min,42L/min,65L/min,95L/min,129L/min,166L/min,270L/min,370L/min,50 5L/min,645L/min,755L/min,1105L/min,1405L/min,2020L/min,2650L/min,4140L/min,另外常用的可调球形夹扣喷嘴加螺旋喷嘴，主要解决涂装等生产过程中易堵塞等问题。
螺旋喷嘴相关知识详解文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-螺旋喷嘴?它有内、外螺纹型，是一种实心锥形或空心喷雾喷嘴。
螺旋喷嘴设计紧凑，具有畅通不堵塞的无内芯直通式流道设计，可使液体在给定尺寸的管道上达到最大流量，它能将液体或料浆通过与连续变小的螺旋面相切和碰撞后，变成微小的液珠喷出而形成雾状。
喷嘴腔体内从进口至出口的流线型设计使得阻力系数降至最低，因而螺旋喷嘴适用于各种岗位。
螺旋喷嘴是一种实心锥形或空心锥形喷雾喷嘴，喷流角度范围可为50°-170°。
在3巴压强下，液体流率范围为5.5-4140升/分。
这种结构紧凑的喷嘴有着畅通的流道由武汉长原机电经营部设计，可以最大程度地减少液体阻塞，使液体在给定尺寸的管道上达到最大流量。
螺旋喷嘴可以在大多数管道系统上安装或更新。
可提供的喷嘴有NPT 或BSPT（外）螺纹型。
通常1/4英寸一4英寸的喷嘴可分别用黄铜、316不锈钢铸件、PVDF、碳化硅、TEFLON聚四氟乙烯或聚氯乙烯材料制造的。
如需应用于特殊领域，也可采用其它材料制造。
结构喷嘴有内、外螺纹型。
通常1/4英寸－6英寸的喷头可分别用黄铜、316不锈钢铸件、TEFLON聚四氟乙烯或聚氯乙材料制造的。
如需应用于特殊领域，也可采用其它材料制造。
工作原理液体（或料浆）通过与连续变小的螺旋面相切和碰撞后，变成微小的液珠喷出而形成雾状。
喷嘴腔体内从进口至出口的流线型设计使得阻力系数降至最低，因而螺旋喷嘴适用于各种岗位。
例如：化工、环保、电力、纺织等众多工业领域，特别是烟气脱硫除尘行业应用更为广泛。
其耐磨性、耐腐性、成雾性、防堵性已被该行业众多用户所接受。
适用范围1、废气洗涤；2、气体冷却；3、洗涤与漂淋过程；4、防火灭火；5、使用于烟气脱硫系统；6、使用于除尘降尘系统特点1、永久不堵塞；2、材料不锈钢耐腐蚀的日常使用和维护：对于喷嘴我们必须精心维护，特提出如下5个方面：1、待用件或备用件要妥善保管：一般供廊商有专门包装及标注，不用时应置于其中。
螺旋喷嘴的几种常用流量计使用概念。
流量测量的精确度取决于压力表的精确度。
差压流量计(DP)是最普通的流量技术，包括孔板、文丘里管和音速喷嘴。
DP流量计可用于测量大多数液体、气体和蒸汽的流速。
DP流量计没有移动部分，应用广泛，易于使用。
但堵塞后，它会产生压力损失，影响精确度。
流量测量的精确度取决于压力表的精确度。
涡街流量计--涡街流量计是在流体中安放一根非流线型游涡发生体,游涡的速度与流体的速度成一定比例，从而计算出体积流量。
涡街流量计适用与测量液体、气体或蒸汽。
它没有移动部件，也没有污垢问题。
涡街流量计会产生噪音，而且要求螺旋喷嘴流体具有较高的流速，以产生旋涡。
热质量流量计--通过测量流体的温度的升高或热传感器降低来测量流体速度。
热式质量流量计没有移动部件或孔，能精确测量气体的流量。
热质量流量计是少数能测量质量流量的技术之一，也是少数用于测量大口径气体流量的技术。
科里。
奥利流量计--这种流量计利用振动流体管产生与质量流量相应的偏转来进行测量。
科里奥利流量计可用于液体、浆体、气体或蒸汽的质量流量的测量。
精确度高。
但要对管道壁进行定期的维护，防止腐蚀。
电磁流量计--测量原理：法拉第电磁感应定律证明一个导体在磁场中运动将感应生成一个电势。
采用电磁测量原理，流体就是运动中的导体。
感应电势相对于流速成正比并被两个测量电极所检测，然后变送器将它进行放大，根据管道横截面积计算出流量。
容积流量计(PD)--PD流量计用于测量液体或气体的体积流速，它将流体引入计量空间内，并计算转动次数。
叶轮、齿轮、活塞或孔板等用以分流流体。
PD流量计的精确度较高，是测量粘性液体的几种方法之一。
但是它也会产生不可恢复的压力误差，以及需装有移动部件。
涡轮流量计--当流体流经涡轮流量计时，流体使转子旋转。
转子的旋转速度与流体的速度相关。
通过转子感受到的流体平均流速,推导出流量或总量。
涡轮流量计可精确地测量洁净的液体和气体。
像PD流量计，涡轮流量计也会产生不可恢复的压力误差,也需要移动部件。
螺旋喷嘴流量参数表
1. 引言
螺旋喷嘴是一种常用于工业流体喷射领域的喷嘴类型。
螺旋喷嘴的流量参数表是对喷嘴性能的重要描述，可以帮助工程师了解喷嘴的流量特性及参数调节规律。
本文将介绍螺旋喷嘴的流量参数表及其相关内容。
2. 流量参数表概述
螺旋喷嘴的流量参数表是一份记录了不同工况下喷嘴流量参数的表格。
流量参数表中通常包含以下几个主要参数： 1. 压力：指定的进口压力； 2. 流量：在指定压力下的流体流量； 3. 喷嘴直径：喷嘴的出口直径； 4. 喷嘴类型：螺旋喷嘴的型号或类型。
喷嘴流量参数表的制作可以通过实验测量或数值模拟方法。
通过对不同工况下的流量参数进行统计和分析，可以得到螺旋喷嘴的流量特性及其与压力、出口直径的关系。
3. 流量参数表示例
下面是一个螺旋喷嘴流量参数表的示例：
压力（MPa）流量（m³/s）喷嘴直径（mm）喷嘴类型
0.2 0.05 10 A
0.4 0.1 15 B
0.6 0.2 20 C
从示例表格中可以看出，随着喷嘴直径的增加，流量也会增加。
同时，随着压力的增加，流量也会增加。
这些数据可以帮助工程师选择合适的喷嘴进行流体喷射控制。
4. 流量参数调节规律分析
在螺旋喷嘴的流量参数表中，可以观察到一些调节规律。
下面是一些常见的规律：
4.1 压力对流量的影响
在一定范围内，喷嘴流量通常随着压力的增加而增加。
这是因为增加压力会提高流体速度，从而增加流量。
但是当压力超过一定阈值时，流量的增加会减缓，甚至出现饱和现象。
4.2 喷嘴直径对流量的影响
在一定范围内，喷嘴直径增大会导致流量增加。
这是因为增大喷嘴直径会减小流体速度，从而降低了阻力，增加了流量。
但是当喷嘴直径过大时，流量的增加会变得很缓慢。
4.3 压力-喷嘴直径的交互作用
压力和喷嘴直径是两个主要影响流量的因素。
实际应用中，一般会同时考虑这两个参数的影响。
例如，在一定压力下，增大喷嘴直径可以提高流量；在一定喷嘴直径下，增加压力也可以提高流量。
5. 流量参数表的应用
流量参数表为工程师提供了选择合适螺旋喷嘴的依据。
在工业应用中，可以根据需要的流量和压力，从参数表中找到合适的喷嘴直径和类型。
通过合理选择喷嘴，可以实现对流体喷射的精确控制。
6. 结论
螺旋喷嘴的流量参数表是对喷嘴流量特性的重要描述，通过对不同工况下的流量参数进行统计和分析，可以帮助工程师选择合适的喷嘴进行流体喷射控制。
喷嘴的流量参数受压力和喷嘴直径的影响，通过调节这些参数可以实现对流量的精确控制。
流量参数表的应用可以帮助工程师选择合适的螺旋喷嘴，提高工业流体喷射的效果和控制性能。
