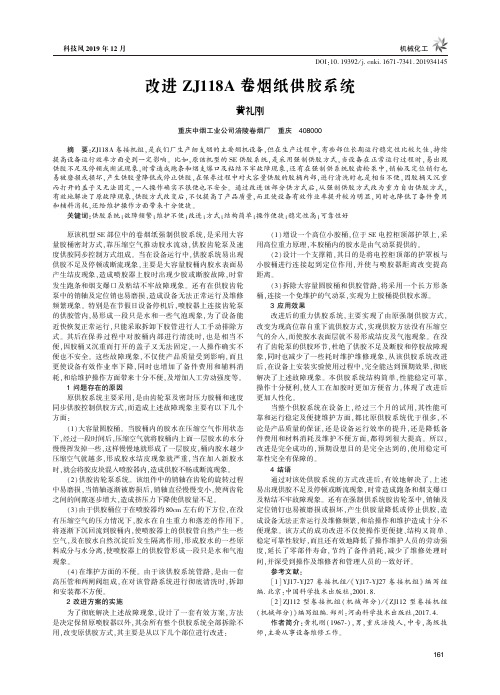

ＤＯＩ:１０.１９３９２/ｊ.ｃｎｋｉ.１６７１￣７３４１.２０１９３４１４５改进ＺＪ１１８Ａ卷烟纸供胶系统黄礼刚重庆中烟工业公司涪陵卷烟厂㊀重庆㊀４０８０００摘㊀要:ＺＪ１１８Ａ卷接机组ꎬ是我们厂生产细支烟的主要烟机设备ꎬ但在生产过程中ꎬ有些部位长期运行稳定性比较欠佳ꎬ持续提高设备运行效率方面受到一定影响ꎮ比如ꎬ原该机型的ＳＥ供胶系统ꎬ是采用强制供胶方式ꎬ当设备在正常运行过程时ꎬ易出现供胶不足及停顿或断流现象ꎬ时常造成跑条和烟支爆口及粘结不牢故障现象ꎬ还有在强制供系统胶齿轮泵中ꎬ销轴及定位销钉也易被磨损或损坏ꎬ产生供胶量降低或停止供胶ꎬ在保养过程中对大容量供胶的胶桶内部ꎬ进行清洗时也是相当不便ꎬ因胶桶又沉重而打开的盖子又无法固定ꎬ一人操作确实不很便也不安全ꎮ通过改进该部分供方式后ꎬ从强制供胶方式改为重力自由供胶方式ꎬ有效地解决了原故障现象ꎬ供胶方式改变后ꎬ不仅提高了产品质量ꎬ而且使设备有效作业率提升较为明显ꎬ同时也降低了备件费用和辅料消耗ꎬ还给维护操作方面带来十分便捷ꎮ关键词:供胶系统ꎻ故障频繁ꎻ维护不便ꎻ改进ꎻ方式ꎻ结构简单ꎻ操作便捷ꎻ稳定性高ꎻ可靠性好㊀㊀原该机型ＳＥ部位中的卷烟纸强制供胶系统ꎬ是采用大容量胶桶密封方式ꎬ靠压缩空气推动胶水流动ꎬ供胶齿轮泵及速度供胶同步控制方式组成ꎮ当在设备运行中ꎬ供胶系统易出现供胶不足及停顿或断流现象ꎬ主要是大容量胶桶内胶水表面易产生结皮现象ꎬ造成喷胶器上胶时出现少胶或断胶故障ꎬ时常发生跑条和烟支爆口及粘结不牢故障现象ꎮ还有在供胶齿轮泵中的销轴及定位销也易磨损ꎬ造成设备无法正常运行及维修频繁现象ꎮ特别是在节假日设备停机后ꎬ喷胶器上连接齿轮泵的供胶管内ꎬ易形成一段只是水和一些气泡现象ꎬ为了设备能近快恢复正常运行ꎬ只能采取拆卸下胶管进行人工手动排除方式ꎮ其后在保养过程中对胶桶内部进行清洗时ꎬ也是相当不便ꎬ因胶桶又沉重而打开的盖子又无法固定ꎬ一人操作确实不便也不安全ꎮ这些故障现象ꎬ不仅使产品质量受到影响ꎬ而且更使设备有效作业率下降ꎬ同时也增加了备件费用和辅料消耗ꎬ和给维护操作方面带来十分不便ꎬ及增加人工劳动强度等ꎮ１问题存在的原因原供胶系统主要采用ꎬ是由齿轮泵及密封压力胶桶和速度同步供胶控制供胶方式ꎬ而造成上述故障现象主要有以下几个方面:(１)大容量圆胶桶ꎮ当胶桶内的胶水在压缩空气作用状态下ꎬ经过一段时间后ꎬ压缩空气就将胶桶内上面一层胶水的水分慢慢挥发掉一些ꎬ这样慢慢地就形成了一层胶皮ꎬ桶内胶水越少压缩空气就越多ꎬ形成胶水结皮现象就严重ꎬ当在加入新胶水时ꎬ就会将胶皮块混入喷胶器内ꎬ造成供胶不畅或断流现象ꎮ(２)供胶齿轮泵系统ꎮ该组件中的销轴在齿轮的旋转过程中易磨损ꎬ当销轴逐渐被磨损后ꎬ销轴直径慢慢变小ꎬ使两齿轮之间的间隙逐步增大ꎬ造成挤压力下降使供胶量不足ꎮ(３)由于供胶桶位于在喷胶器约８０ｃｍ左右的下方位ꎬ在没有压缩空气的压力情况下ꎬ胶水在自生重力和落差的作用下ꎬ将逐渐下沉回流到胶桶内ꎬ使喷胶器上的供胶管自然产生一些空气ꎬ及在胶水自然沉淀后发生隔离作用ꎬ形成胶水的一些原料成分与水分离ꎬ使喷胶器上的供胶管形成一段只是水和气泡现象ꎮ(４)在维护方面的不便ꎮ由于该供胶系统管路ꎬ是由一套高压管和两闸阀组成ꎬ在对该管路系统进行彻底清洗时ꎬ拆卸和安装都不方便ꎮ２改进方案的实施为了彻底解决上述故障现象ꎬ设计了一套有效方案ꎬ方法是决定保留原喷胶器以外ꎬ其余所有整个供胶系统全部拆除不用ꎬ改变原供胶方式ꎬ其主要是从以下几个部位进行改进:(１)增设一个高位小胶桶ꎬ位于ＳＥ电控柜顶部护罩上ꎬ采用高位重力原理ꎬ本胶桶内的胶水是由气动泵提供的ꎮ(２)设计一个支撑箱ꎬ其目的是将电控柜顶部的护罩板与小胶桶进行连接起到定位作用ꎬ并使与喷胶器距离改变提高距离ꎮ(３)拆除大容量圆胶桶和供胶管路ꎬ将采用一个长方形条桶ꎬ连接一个免维护的气动泵ꎬ实现为上胶桶提供胶水源ꎮ３应用效果改进后的重力供胶系统ꎬ主要实现了由原强制供胶方式ꎬ改变为现高位靠自重下流供胶方式ꎬ实现供胶方法没有压缩空气的介入ꎬ而使胶水表面层就不易形成结皮及气泡现象ꎮ在没有了齿轮泵的供胶环节ꎬ杜绝了供胶不足及断胶和停胶故障现象ꎬ同时也减少了一些耗时维护维修现象ꎬ从该供胶系统改进后ꎬ在设备上安装实验使用过程中ꎬ完全能达到预期效果ꎬ彻底解决了上述故障现象ꎮ本供胶系统结构简单ꎬ性能稳定可靠ꎬ操作十分便利ꎬ使人工在加胶时更加方便省力ꎬ体现了改进后更加人性化ꎮ当整个供胶系统在设备上ꎬ经过三个月的试用ꎬ其性能可靠和运行稳定及便捷维护方面ꎬ都比原供胶系统优于很多ꎬ不论是产品质量的保证ꎬ还是设备运行效率的提升ꎬ还是降低备件费用和材料消耗及维护不便方面ꎬ都得到很大提高ꎮ所以ꎬ改进是完全成功的ꎬ预期设想目的是完全达到的ꎬ使用稳定可靠性完全有保障的ꎮ４结语通过对该处供胶系统的方式改进后ꎬ有效地解决了ꎬ上述易出现供胶不足及停顿或断流现象ꎬ时常造成跑条和烟支爆口及粘结不牢故障现象ꎮ还有在强制供系统胶齿轮泵中ꎬ销轴及定位销钉也易被磨损或损坏ꎬ产生供胶量降低或停止供胶ꎬ造成设备无法正常运行及维修频繁ꎬ和给操作和维护造成十分不便现象ꎮ该方式的成功改进不仅使操作更便捷㊁结构又简单㊁稳定可靠性较好ꎬ而且还有效地降低了操作维护人员的劳动强度ꎬ延长了零部件寿命ꎬ节约了备件消耗ꎬ减少了维修处理时间ꎬ并深受到操作及维修者和管理人员的一致好评ꎮ参考文献:[１]ＹＪ１７￣ＹＪ２７卷接机组/«ＹＪ１７￣ＹＪ２７卷接机组»编写组编.北京:中国科学技术出版社ꎬ２００１.８.[２]ＺＪ１１２型卷接机组(机械部分)/«ＺＪ１１２型卷接机组(机械部分)»编写组编.郑州:河南科学技术出版社ꎬ２０１７.４.作者简介:黄礼刚(１９６７￣)ꎬ男ꎬ重庆涪陵人ꎬ中专ꎬ高级技师ꎬ主要从事设备维修工作ꎮ１６１㊀科技风２０１９年１２月机械化工。
