球阀装配的步骤

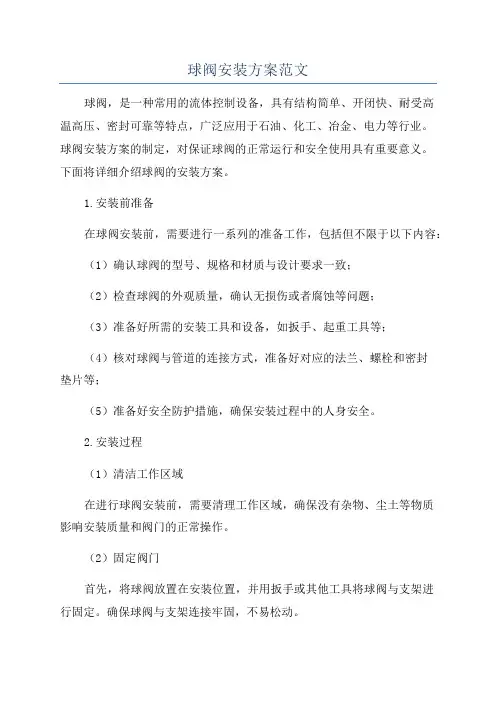

球阀安装方案范文球阀，是一种常用的流体控制设备，具有结构简单、开闭快、耐受高温高压、密封可靠等特点，广泛应用于石油、化工、冶金、电力等行业。

球阀安装方案的制定，对保证球阀的正常运行和安全使用具有重要意义。

下面将详细介绍球阀的安装方案。

1.安装前准备在球阀安装前，需要进行一系列的准备工作，包括但不限于以下内容：（1）确认球阀的型号、规格和材质与设计要求一致；（2）检查球阀的外观质量，确认无损伤或者腐蚀等问题；（3）准备好所需的安装工具和设备，如扳手、起重工具等；（4）核对球阀与管道的连接方式，准备好对应的法兰、螺栓和密封垫片等；（5）准备好安全防护措施，确保安装过程中的人身安全。

2.安装过程（1）清洁工作区域在进行球阀安装前，需要清理工作区域，确保没有杂物、尘土等物质影响安装质量和阀门的正常操作。

（2）固定阀门首先，将球阀放置在安装位置，并用扳手或其他工具将球阀与支架进行固定。

确保球阀与支架连接牢固，不易松动。

（3）连接法兰和管道根据球阀的连接方式，选择相应的法兰和管道进行连接。

安装时需注意以下几点：a.法兰连接时，需保持法兰的平行度和垂直度，以免产生漏气或漏液的现象；b.确保法兰和球阀之间的连接紧密，无明显缝隙或松动；c.在连接法兰和管道之间需要使用密封垫片，以确保连接的密封性；d.使用合适的螺栓进行固定，并逐个对角拧紧，确保力度均匀。

（4）检查安装质量球阀连接完成后，需要进行全面的检查。

包括但不限于以下几个方面：a.法兰连接处是否有漏气或漏液的现象；b.阀门的开闭灵活性是否正常，是否存在卡滞现象；c.是否有异响或异常震动的情况；d.密封性能是否满足要求；e.是否存在漏油、漏水等问题。

（5）球阀的调试和试运行在球阀安装完成后，需进行调试和试运行。

调试过程中需注意以下几点：a.先进行空气或气体的试运行，确保球阀的开闭灵活性和密封性能；b.按照设计要求进行试运行，观察球阀在不同工况下的工作状态；c.观察球阀是否存在漏气或漏液的情况，并及时进行处理；d.在试运行过程中，遇到异常情况及时停机并查找原因，确保球阀的安全运行。

法兰球阀正确安装方法嘿，朋友们！今天咱来聊聊法兰球阀的正确安装方法。

这可太重要啦，就好比给家里安门，安得不好那可麻烦大了！先说说安装前的准备工作吧。

咱得把场地清理干净呀，别到时候这里一个石头那里一个棍子的，那还怎么安装呀！就像你要做饭，总得先把厨房收拾利落不是？然后呢，仔细检查一下法兰球阀，看看有没有啥毛病，可别装了个有问题的上去，那不是给自己找麻烦嘛！安装的时候，可得对准了位置，不能歪七扭八的。

这就跟你穿鞋子一样，得穿正了才舒服呀！把法兰球阀轻轻放上去，别毛手毛脚的，这可不是玩具。

螺丝啥的都准备好，一个一个慢慢地拧上去，可别着急，一着急说不定就拧歪了。

紧固螺丝的时候，也得注意力度呀。

你想啊，太紧了容易把东西弄坏，太松了又不牢固，就跟系鞋带似的，系太紧了脚不舒服，系太松了又容易掉鞋。

所以呀，要恰到好处，这可是个技术活呢！还有啊，密封件可不能马虎。

这就好比是家里的窗户密封条，要是密封不好，那风啊雨啊不都进来啦？所以一定要确保密封件安装得妥妥当当的，让它发挥最大的作用。

安装好了之后，可别以为就大功告成啦。

还得测试一下呢！打开阀门，看看水流得顺不顺畅，有没有漏水啥的。

这就像你买了双新鞋，得穿上走两步试试舒不舒服呀。

要是有问题，赶紧调整，可别等出了大问题才后悔莫及。

总之啊，安装法兰球阀可不是个小事，得认真对待。

每一个步骤都要细心，就像对待自己最宝贝的东西一样。

只有这样，才能保证它能好好工作，为我们服务呀！可别小瞧了这小小的法兰球阀，它的作用可大着呢！安装好了，就能让我们的生活更顺畅，工作更高效。

所以呀，大家一定要按照正确的方法来安装哦，让我们的生活因为它而更加美好！。

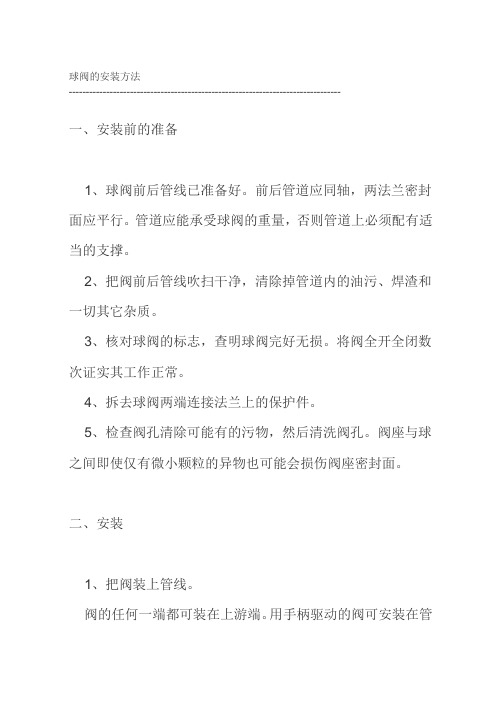

球阀的安装方法
--------------------------------------------------------------------------------
一、安装前的准备
1、球阀前后管线已准备好。

前后管道应同轴，两法兰密封面应平行。

管道应能承受球阀的重量，否则管道上必须配有适当的支撑。

2、把阀前后管线吹扫干净，清除掉管道内的油污、焊渣和一切其它杂质。

3、核对球阀的标志，查明球阀完好无损。

将阀全开全闭数次证实其工作正常。

4、拆去球阀两端连接法兰上的保护件。

5、检查阀孔清除可能有的污物，然后清洗阀孔。

阀座与球之间即使仅有微小颗粒的异物也可能会损伤阀座密封面。

二、安装
1、把阀装上管线。

阀的任何一端都可装在上游端。

用手柄驱动的阀可安装在管
道上的任意位置。

但带有齿轮箱或气动驱动器的球阀应直立安装，即安装在水平管道上，且驱动装置处于管道上方。

2、阀法兰与管线法兰间按管路设计要求装上密封垫。

3、法兰上的螺栓需对称、逐次、均匀拧紧。

4、连接气动管线（采用气动驱动器时）。

三、安装后的检查
1、操作驱动器启、闭球阀数次，应灵活无滞涩，证实其工作正常。

2、按管路设计要求对管道与球阀间的法兰结合面进行密封性能检查。

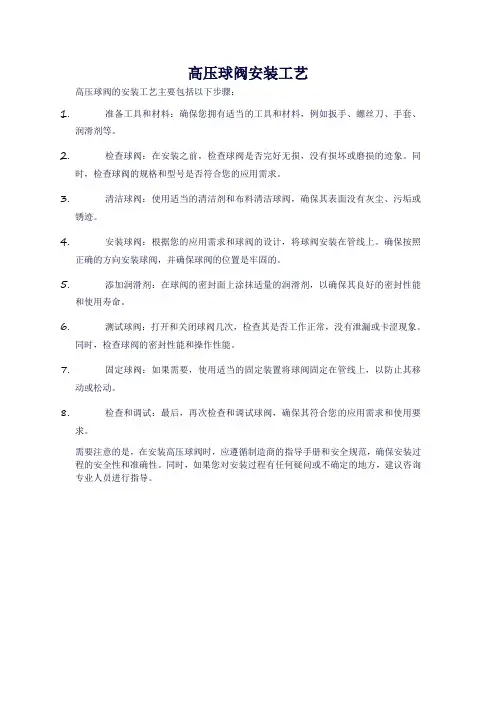

高压球阀安装工艺
高压球阀的安装工艺主要包括以下步骤：
1.准备工具和材料：确保您拥有适当的工具和材料，例如扳手、螺丝刀、手套、
润滑剂等。

2.检查球阀：在安装之前，检查球阀是否完好无损，没有损坏或磨损的迹象。

同
时，检查球阀的规格和型号是否符合您的应用需求。

3.清洁球阀：使用适当的清洁剂和布料清洁球阀，确保其表面没有灰尘、污垢或
锈迹。

4.安装球阀：根据您的应用需求和球阀的设计，将球阀安装在管线上。

确保按照
正确的方向安装球阀，并确保球阀的位置是牢固的。

5.添加润滑剂：在球阀的密封面上涂抹适量的润滑剂，以确保其良好的密封性能
和使用寿命。

6.测试球阀：打开和关闭球阀几次，检查其是否工作正常，没有泄漏或卡涩现象。

同时，检查球阀的密封性能和操作性能。

7.固定球阀：如果需要，使用适当的固定装置将球阀固定在管线上，以防止其移
动或松动。

8.检查和调试：最后，再次检查和调试球阀，确保其符合您的应用需求和使用要
求。

需要注意的是，在安装高压球阀时，应遵循制造商的指导手册和安全规范，确保安装过程的安全性和准确性。

同时，如果您对安装过程有任何疑问或不确定的地方，建议咨询专业人员进行指导。

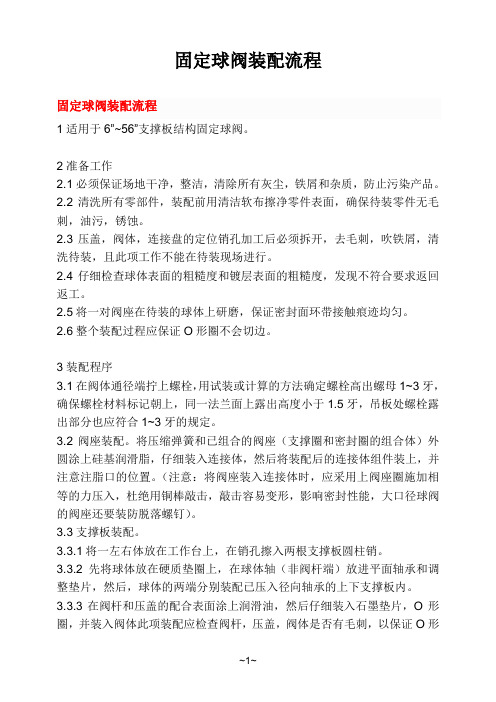

固定球阀装配流程固定球阀装配流程1适用于6”~56”支撑板结构固定球阀。

2准备工作2.1必须保证场地干净，整洁，清除所有灰尘，铁屑和杂质，防止污染产品。

2.2清洗所有零部件，装配前用清洁软布擦净零件表面，确保待装零件无毛刺，油污，锈蚀。

2.3压盖，阀体，连接盘的定位销孔加工后必须拆开，去毛刺，吹铁屑，清洗待装，且此项工作不能在待装现场进行。

2.4仔细检查球体表面的粗糙度和镀层表面的粗糙度，发现不符合要求返回返工。

2.5将一对阀座在待装的球体上研磨，保证密封面环带接触痕迹均匀。

2.6整个装配过程应保证O形圈不会切边。

3装配程序3.1在阀体通径端拧上螺栓，用试装或计算的方法确定螺栓高出螺母1~3牙，确保螺栓材料标记朝上，同一法兰面上露出高度小于1.5牙，吊板处螺栓露出部分也应符合1~3牙的规定。

3.2阀座装配。

将压缩弹簧和已组合的阀座（支撑圈和密封圈的组合体）外圆涂上硅基润滑脂，仔细装入连接体，然后将装配后的连接体组件装上，并注意注脂口的位置。

（注意：将阀座装入连接体时，应采用上阀座圈施加相等的力压入，杜绝用铜棒敲击，敲击容易变形，影响密封性能，大口径球阀的阀座还要装防脱落螺钉）。

3.3支撑板装配。

3.3.1将一左右体放在工作台上，在销孔擦入两根支撑板圆柱销。

3.3.2先将球体放在硬质垫圈上，在球体轴（非阀杆端）放进平面轴承和调整垫片，然后，球体的两端分别装配已压入径向轴承的上下支撑板内。

3.3.3在阀杆和压盖的配合表面涂上润滑油，然后仔细装入石墨垫片，O形圈，并装入阀体此项装配应检查阀杆，压盖，阀体是否有毛刺，以保证O形圈不会切边，对称拧入两个螺钉，不拧紧，将球体旋转至开关的位置。

3.4对称拧入连接体处螺母，迫使连接体以顺时针方向朝阀体螺栓旋转，预紧螺母。

3.5重复3.4步骤将另一连接体与阀体连接。

3.7拧紧压盖上螺钉，并用加力棒拧紧（加力棒长度一般是普通扳手的2.5至3倍）。

3.8如阀门是蜗轮传动则装上限位板，采用上述方法装上定位销。

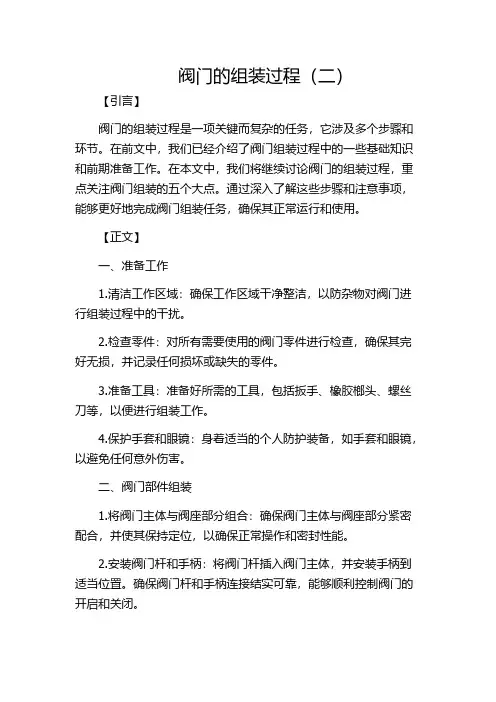

阀门的组装过程（二）【引言】阀门的组装过程是一项关键而复杂的任务，它涉及多个步骤和环节。

在前文中，我们已经介绍了阀门组装过程中的一些基础知识和前期准备工作。

在本文中，我们将继续讨论阀门的组装过程，重点关注阀门组装的五个大点。

通过深入了解这些步骤和注意事项，能够更好地完成阀门组装任务，确保其正常运行和使用。

【正文】一、准备工作1.清洁工作区域：确保工作区域干净整洁，以防杂物对阀门进行组装过程中的干扰。

2.检查零件：对所有需要使用的阀门零件进行检查，确保其完好无损，并记录任何损坏或缺失的零件。

3.准备工具：准备好所需的工具，包括扳手、橡胶榔头、螺丝刀等，以便进行组装工作。

4.保护手套和眼镜：身着适当的个人防护装备，如手套和眼镜，以避免任何意外伤害。

二、阀门部件组装1.将阀门主体与阀座部分组合：确保阀门主体与阀座部分紧密配合，并使其保持定位，以确保正常操作和密封性能。

2.安装阀门杆和手柄：将阀门杆插入阀门主体，并安装手柄到适当位置。

确保阀门杆和手柄连接结实可靠，能够顺利控制阀门的开启和关闭。

3.连接阀门与管路：使用适当的接头和密封件，将阀门与管路连接起来。

确保连接处无泄漏，以确保阀门正常工作。

4.安装附件和配件：根据需要，安装阀门的附件和配件，如报警器、温度计等。

确保它们正确安装，并与阀门相配套。

三、组装前的测试1.检查阀门动作：在组装完成之前，进行阀门的动作测试，确保阀门的开启和关闭操作正常，没有卡顿或磨损现象。

2.进行密封性测试：使用适当的手段，如水压试验装置，对阀门进行密封性测试。

确保阀门在不同工况下的密封性能符合要求。

四、润滑和校正1.润滑阀门部件：使用适当的润滑剂，对阀门关键部位进行润滑，以减少磨损和摩擦，延长阀门使用寿命。

2.校正阀门的位置：根据需要，对阀门的位置进行调整和校正，以确保其在工作中的合适位置。

五、完成组装1.清洁和整理工作区域：组装完成后，清洁工作区域，并将多余的杂物进行整理和清理。

球阀安装操作手册目 录前言 (1)一、 安装前的注意事项 (1)二、 安装过程中的操作规程 (1)三、 阀门的操作和维护 (5)四、 阀门的拆卸 (5)五、 故障处理 (14)球阀安装操作手册超达球阀安装操作手册前 言球阀的设计和制造是按照使用寿命长、无故障应用的要求进行并提供给客户的。

本手册给客户提供所有相关球阀安装、操作和长期使用维护的信息，所提供的图纸均为标准结构的图纸。

一、 安装前的注意事项1.阀门到达现场后，应仔细检查是否在运输途中受损。

2.在没有完成安装前，应保留阀门的包装和保护的设施。

3.如果阀门的通道以及法兰端面、对焊端等与管路安装有关的地方被裸露，应采取措施加以保护，以防止杂质进入阀门体腔。

4.阀门安装前，应检查和清洗管道，防止杂质如砂子、电焊渣等损坏球体和阀座表面。

5.如果阀门在安装使用前需要存放较长时间，应在阀门裸露表面涂上防锈油，并建议将阀门处于全开位置时存放在干燥和通风的地方，通道两端应上好闷盖保护。

长时间存放后安装使用该阀门，应先进行清洗，并重新试压，合格后投入安装使用。

6.手柄驱动的阀门，手柄指示的位置是阀门开关的标志，当手柄与管道的轴线平行时，阀门为开启，当手柄与管道的轴线垂直时，阀门为关闭。

二、 安装过程中的操作规程1.球阀可在除阀杆方向朝下的任何位置安装，建议安装阀门时将阀杆处于水平位置，严禁阀门倒装！2.阀门不应负载管道的重量。

对管道的支撑将因管道系统的震动造成阀门的变形，阀门可以通过在阀体上安装管道夹和支撑物进行支撑，不应在法兰上固定支撑物（如图7）。

3.不要通过法兰螺栓的调整来纠正管道的不平行。

4.不允许用阀门承载管道的重量来避免管线的扭曲和阻塞。

5.如有必要，在阀门试运行时应均匀压紧填料压盖。

6.合格的管道焊工必须按照ASME锅炉和压力容器标准第Ⅸ卷的规定进行焊接操作和评定。

7.在安装螺纹端、对焊端、承插焊端和法兰端连接阀门时，必须按照下列不同的程序和方法进行安装，以使阀门达到最佳的性能。

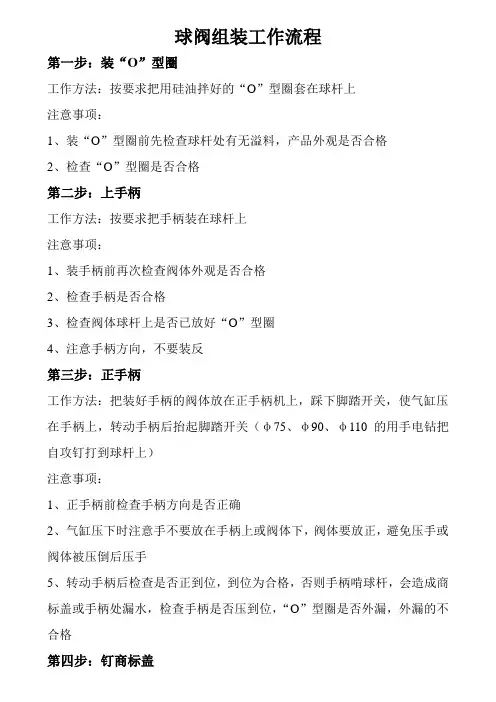

球阀组装工作流程第一步：装“O”型圈工作方法：按要求把用硅油拌好的“O”型圈套在球杆上注意事项：1、装“O”型圈前先检查球杆处有无溢料，产品外观是否合格2、检查“O”型圈是否合格第二步：上手柄工作方法：按要求把手柄装在球杆上注意事项：1、装手柄前再次检查阀体外观是否合格2、检查手柄是否合格3、检查阀体球杆上是否已放好“O”型圈4、注意手柄方向，不要装反第三步：正手柄工作方法：把装好手柄的阀体放在正手柄机上，踩下脚踏开关，使气缸压在手柄上，转动手柄后抬起脚踏开关（φ75、φ90、φ110的用手电钻把自攻钉打到球杆上）注意事项：1、正手柄前检查手柄方向是否正确2、气缸压下时注意手不要放在手柄上或阀体下，阀体要放正，避免压手或阀体被压倒后压手5、转动手柄后检查是否正到位，到位为合格，否则手柄啃球杆，会造成商标盖或手柄处漏水，检查手柄是否压到位，“O”型圈是否外漏，外漏的不合格第四步：钉商标盖工作方法：按要求把商标盖钉到手柄上，钉完商标盖后把手柄转到关闭状态（φ75、φ90、φ110的先试压，后钉商标盖）注意事项：1、注意安全不要砸手2、把商标盖砸到位，端面不能高出手柄第五步：试压工作方法：把装好的球阀用试压机泡在水里试气压（气压标准8—10kg) 注意事项：1、手不要放正端口处，把住手柄中间位置，防止气缸压下时压手2、气缸压紧球阀进气管进气时，转动手柄至半开状态检查手柄和商标盖处是否漏气；如不漏气，再把手柄转到全开状态检查手柄和商标盖处是否漏气；如不漏气，再把手柄转到关闭状态后松开脚踏开关，把阀内灌上水检查两面球与止泻环接触处和止泻环与阀体接触处是否漏气，并打开手柄阀体内存气，不漏气的为合格；单面漏的需做对冲试验，两面均不漏气的为合格3、试压后，合格的第六步：包装工作方法：把试压合格的球阀洗净擦干后按要求包装，出口产品需在纸箱上粘贴唛头，包装完闭后入到指定的成品库注意事项：1、按要求使用合格的包装袋或纸箱2、保证包装物完好整洁3、包装前再次检查产品外观是否合格，把不合格的挑出附加有个别客户要求印字或粘贴标识的，需印完字或贴完标识后再包装，做到上一个工序对下一个工序负责，下一个工序对上一个工序监督。

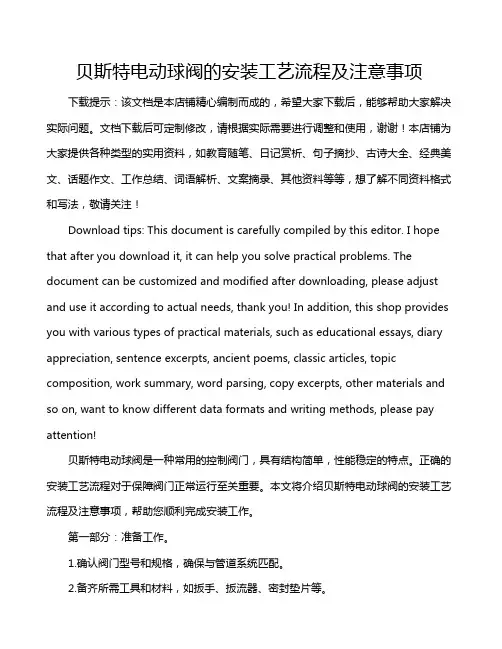

贝斯特电动球阀的安装工艺流程及注意事项下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!贝斯特电动球阀是一种常用的控制阀门，具有结构简单，性能稳定的特点。
