预应力工程专项施工方案一、项目概述预应力工程是一种采用预应力钢材作为构件的主要受力材料，通过预先施加应力来增强混凝土的承载能力的一种工程。
预应力工程广泛应用于桥梁、港口码头、大型工业厂房等工程中。
本文以桥梁预应力施工为例，介绍预应力工程专项施工方案。
二、施工准备1. 施工前，需要进行现场勘察、设计方案评审、材料、人员、设备等准备工作。
2. 混凝土配合比设计：根据设计要求，确定混凝土的配合比，保证混凝土的材料质量和性能满足要求。
3. 预应力钢筋的加工：根据设计要求，对预应力钢筋进行加工，包括切割、弯曲、绑扎等工艺。
同时需要对预应力钢筋进行质量检测，确保符合相关标准。
4. 预应力设备、工具的准备：包括预应力张拉设备、锚具、张拉器、提升机、脚手架、测量仪器等施工设备和工具的调试检测。
5. 施工人员的培训：对施工人员进行相关知识培训，确保其掌握相关施工操作技能和安全防护知识。
6. 安全技术交底和施工组织设计：进行安全技术交底，明确各项施工工序的安全要求和应急预案。
制定详细的施工组织设计，确定施工工序、工期和责任人员。
三、施工工艺1. 混凝土浇筑：根据设计要求，进行混凝土浇筑工作。
在浇筑前，需要制定混凝土施工方案，包括浇筑工艺、施工环境要求等内容。
浇筑中要注意控制混凝土的坍落度，保证混凝土的均匀性和密实性。
2. 预应力筋的埋设：在混凝土浇筑时，在适当位置埋设预应力筋，注意预应力筋的间距、埋设深度和垂直度。
3. 预应力筋张拉：浇筑混凝土达到一定强度后，对预应力筋进行张拉工作。
先进行预张，在混凝土达到强度标准后，进行最终张拉。
张拉过程中，要保证张拉力的均匀性和稳定性。
张拉完成后，进行锚固。
4. 预应力筋预应力损失的补偿：预应力筋在张拉后会有一定的预应力损失，需要进行预应力损失的补偿工作，保证设计要求的预应力水平。
5. 养护：对预应力混凝土进行养护，保证混凝土的强度和耐久性。
四、质量控制1. 混凝土的质量控制：严格按照混凝土配合比进行搅拌和浇筑，保证混凝土的密实性和均匀性。
有粘接預應力混凝土施工方案XX建築工程公司年月日本工程結構體系為框架一剪力牆結構。
採用了部分預應力混凝土框架梁，跨度為23.00m。
本工程預應力梁共計4根梁，採用後張有粘結預應力混凝土技術。
根據設計要求，為確保工程施工品質，特確定本工程有粘結預應力分項工程方案如下：(一)、預應力專項施工工藝1.材料本工程預應力筋採用標準強度fptk=1860N/mm2，公稱直徑 =15.24，彈性模量Ey=1.95×105MPa的高強度低鬆馳鋼絞線，均採用兩端張拉，錨固體系採用HVM群錨體系，包括錨墊板、螺旋筋、錨環和夾片。
錨具品質應符合國標GB50204—92有關規定的要求。
2.設備的選用本工程均採用HVM15群錨體系，故張拉設備配套採用YCW—250型液壓千斤頂及配套的高壓油泵，油壓精度1.5級，灌漿採用高壓砂漿灌漿機。
3.材料及設備複檢(1).預應力鋼絞線的檢驗對使用的預應力鋼絞線品質審核包括：出廠品質證明書、見證取樣檢測。
檢驗內容：A.出廠品質證明書或試驗報告單。
B.外觀檢查：逐盤（卷）檢查。
有粘結預應力鋼絞線撚距應均勻，切斷後不鬆散，其表面不得帶有油污、鏽斑或機械損傷，允許有輕微的浮鏽。
C.標牌檢查：鋼材品種、直徑、強度級別、重量、出廠日期。
D.抽取試樣由有資質的單位作力學性能試驗，3根1組。
由於總重量小於60t，故只做1組。
(2).預應力錨具的檢驗預應力錨具：根據（GB/T14370—93）中I類錨具的要求，採用HVM群錨體系。
張拉端採用HVM15—7/8/9型錨具。
對使用的錨具品質審核包括：出廠合格證、進行見證取樣檢測。
檢驗內容：A.出廠品質證明書或試驗報告單B.外觀檢查：抽取8套錨具，檢查錨環、夾片外形尺寸及表面品質應全部符合產品標準，錨墊板外形尺寸應符合產品標準。
C.因本工程屬一般性結構，故錨具的靜載錨固性能試驗由廠家提供。
(3).設備進場及標定驗收本次施工的設備包括：250t液壓千斤頂及相應油泵、灌漿機。
有粘接预应力混凝土施工方案建筑工程公司年月日本工程结构体系为框架一剪力墙结构。
采用了部分预应力混凝土框架梁，跨度为。
本工程预应力梁共计根梁，采用后张有粘结预应力混凝土技术。
根据设计要求，为确保工程施工质量，特确定本工程有粘结预应力分项工程方案如下：(一)、预应力专项施工工艺.材料本工程预应力筋采用标准强度，公称直径，弹性模量×的高强度低松驰钢绞线，均采用两端张拉，锚固体系采用群锚体系，包括锚垫板、螺旋筋、锚环和夹片。
锚具质量应符合国标—有关规定的要求。
.设备的选用本工程均采用群锚体系，故张拉设备配套采用—型液压千斤顶及配套的高压油泵，油压精度级，灌浆采用高压砂浆灌浆机。
.材料及设备复检().预应力钢绞线的检验对使用的预应力钢绞线质量审核包括：出厂质量证明书、见证取样检测。
检验内容：.出厂质量证明书或试验报告单。
.外观检查：逐盘（卷）检查。
有粘结预应力钢绞线捻距应均匀，切断后不松散，其表面不得带有油污、锈斑或机械损伤，允许有轻微的浮锈。
.标牌检查：钢材品种、直径、强度级别、重量、出厂日期。
.抽取试样由有资质的单位作力学性能试验，根组。
由于总重量小于，故只做组。
().预应力锚具的检验预应力锚具：根据（—）中类锚具的要求，采用群锚体系。
张拉端采用—型锚具。
对使用的锚具质量审核包括：出厂合格证、进行见证取样检测。
检验内容：.出厂质量证明书或试验报告单.外观检查：抽取套锚具，检查锚环、夹片外形尺寸及表面质量应全部符合产品标准，锚垫板外形尺寸应符合产品标准。
.因本工程属一般性结构，故锚具的静载锚固性能试验由厂家提供。
().设备进场及标定验收本次施工的设备包括：液压千斤顶及相应油泵、灌浆机。
检验及标定内容：.提供有资质单位出具的标定报告.千斤顶及油泵校验期限超过半年时，重新进行标定.张拉时出现断筋、滑丝而又找不到原因时，重新进行标定.千斤机严重漏油或修理后、油泵修理后，重新进行标定.油压表不归零或损坏、失灵，更换新表后，重新进行标定.实测预应力筋的伸长值与计算值相差过大，重新进行标定().张拉配套设备及工具的准备手提式圆盘砂轮切割机、吊葫芦、钢尺、润滑油、顶紧套管、配电箱等。

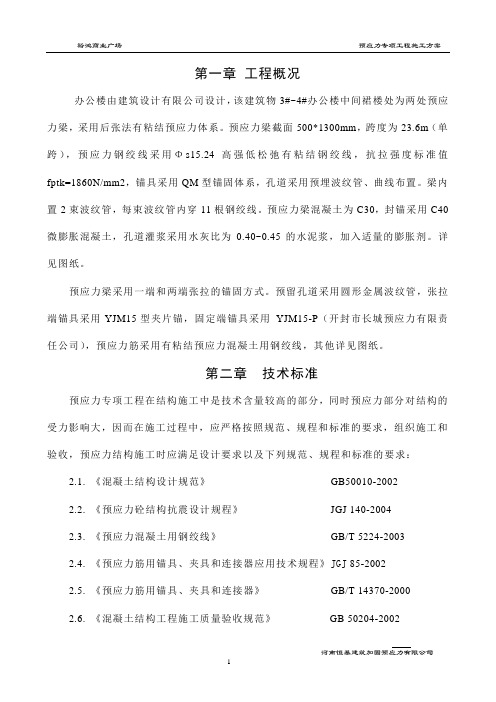

第一章工程概况办公楼由建筑设计有限公司设计，该建筑物3#~4#办公楼中间裙楼处为两处预应力梁，采用后张法有粘结预应力体系。
预应力梁截面500*1300mm，跨度为23.6m（单跨），预应力钢绞线采用Φs15.24高强低松弛有粘结钢绞线，抗拉强度标准值fptk=1860N/mm2，锚具采用QM型锚固体系，孔道采用预埋波纹管、曲线布置。
梁内置2束波纹管，每束波纹管内穿11根钢绞线。
预应力梁混凝土为C30，封锚采用C40微膨胀混凝土，孔道灌浆采用水灰比为0.40~0.45的水泥浆，加入适量的膨胀剂。
详见图纸。
预应力梁采用一端和两端张拉的锚固方式。
预留孔道采用圆形金属波纹管，张拉端锚具采用YJM15型夹片锚，固定端锚具采用YJM15-P（开封市长城预应力有限责任公司），预应力筋采用有粘结预应力混凝土用钢绞线，其他详见图纸。
第二章技术标准预应力专项工程在结构施工中是技术含量较高的部分，同时预应力部分对结构的受力影响大，因而在施工过程中，应严格按照规范、规程和标准的要求，组织施工和验收，预应力结构施工时应满足设计要求以及下列规范、规程和标准的要求：2.1. 《混凝土结构设计规范》GB50010-20022.2. 《预应力砼结构抗震设计规程》JGJ 140-20042.3. 《预应力混凝土用钢绞线》GB/T 5224-20032.4. 《预应力筋用锚具、夹具和连接器应用技术规程》JGJ 85-20022.5. 《预应力筋用锚具、夹具和连接器》GB/T 14370-20002.6. 《混凝土结构工程施工质量验收规范》GB 50204-20022.7. 《建筑工程预应力施工规程》CECS 180:2005第三章施工准备3.1. 材料准备3.1.1.预应力钢绞线：本工程预应力梁采用1x7-15.2-1860高强低松弛预应力砼用钢绞线，质量应符合国标GB/T 5224-2003有关规定的要求。
3.1.2. 锚具系统：锚具均采用CM系列锚具，张拉端为CM15型夹片式群锚，固定端锚具采用 CM15-P.锚具质量应符合国标GB/T 14370-2000有关规定的要求；并按设计及施工规范要求制备锚垫板、锚下钢筋螺旋筋及定位支架。
A 有粘结预应力结构施工方案A.1基本规定（1）后张法预应力工程的施工应由具有相应资质等级的预应力专业施工单位承担。
（2）预应力筋拉机具及仪表，应定期维护和校验。
张拉设备应配套标定，并配套使用。
A.2施工准备A.2.1技术准备（1）预应力施工前，按设计提供的施工图纸要求编制详细的预应力施工方案。
（2）根据设计及施工方案要求，选定预应力筋、锚具夹片、连接器、承压板等。
（3）预应力筋、锚具、螺旋管、水泥等主材的验收及复验。
（4）预应力设备标定。
A.2.2材料要求A.2.2.1预应力筋预应力筋应按设计要求采用，应符合现行国家标准《预应力混凝土用钢丝》（GB/T5223）、《预应力混凝土用钢绞线》（GB/T5224）等的规定。
外观要求：成品钢丝、钢绞线的表面不得带有润滑剂；允许有浮锈，但不得锈蚀成目视可见的麻坑；表面不应有裂纹、小刺、机械损伤。
II级松验钢丝的伸直性：取统长为1m的钢丝，其统与弧的最大自然矢高不大于25mm。
力学性能：在每检验批中任意抽取3盘，每盘抽取一根试件进行检验。
检验项目包括屈服强度、抗拉强度、伸长率。
如有一项检验不合格时，对应盘报废。
再从未试验过的盘中的抽取双倍数量试样进行该不合格项的复验，若仍不合格，此批报废。
检查数量：每60t为一批。
检验内容：产品合格证、出厂检验报告和进场复验报告。
应按设计要求采用，其性能应符合国家标准《预应力筋用锚具、夹具和连接器》（GB/T 14370）等的规定。
外观检验：每检验批抽取10%，且不少于10套。
如表面无裂缝，尺寸符合设计要求。
硬度检查：每检验批抽取5%，每个零件测试三点。
静载锚固能力检验：每检验批中抽取3套试件用的锚具、夹具、连接器。
检查内容：产品合格证、出厂检验报告和进场复验报告。
对材料、机加工尺寸按出厂检验报告中所列指标进行核对。
注：对锚具有量较少的一般工程，如供货方提供有效的试验报告。
可不做静载锚固性能试验。
A.2.2.3灌浆用水泥及外加剂应采用普通硅酸盐水泥，不宜低于32.5等级。
有粘结预应力工程方案一、材料准备有粘结筋用钢绞线、夹片锚、挤压锚、承压板、螺旋筋`波纹管、马凳等。
二、机具准备高压电动油泵、千斤顶、液压挤压机、砂轮切割机等。
三、质量要求有粘结预应力工程质量要求请参照本书“无粘结预应力工程"章节相应部分。
四、工艺流程加工预应力筋、锚具、承压铁板、螺旋筋、马凳→支底模、绑扎钢筋、支侧模→在侧模上弹线确定波纹管安放位置→安放波纹管→预应力筋端部承压铁板、螺旋筋安装和固定→预应力筋穿束→安放马凳及波纹管固定→设置灌浆孔/排气孔→浇筑混凝土→养护、拆侧模→张拉预应力筋→孔道灌浆→预应力筋端部锚固处理→拆底模五、施工工艺1、按设计进行有粘结筋下料和制束。
2、根据设计图纸中预应力筋曲线坐标，在梁的侧模上放线标出波纹管的标高以及位置。
3、安放波纹管：与梁内非预应力筋同时进行。
按预应力筋曲线坐标与定位筋绑扎间距800mm左右。
波纹管安装定位后，应检查其固定是否牢固，接头是否完好，管壁是否破损，如有破损应及时用胶带修补。
4、连接波纹管：波纹管每根5m，接头用大一号波纹管连接，接头套管长300～400mm，两边各旋入150mm，接头外用防水胶带密封。
5、安装承压板和螺旋筋：波纹管安放完毕后，在张拉端和锚固端同时安放承压板和螺旋筋，安放高度按图纸要求控制。
6、穿束：钢绞线前套一个子弹头形的壳帽，穿束时用人工把钢绞线柬平顺地穿人波纹管内，并检查穿出钢绞线数量是否与穿入钢绞线数量相一致。
7、波纹管矢高定位及灌浆孔及排气孔设置。
8、经过隐蔽验收后，方可进行混凝土的浇筑。
9、采用“数层浇筑，顺向张拉"法，本层预应力筋的张拉需在混凝土强度达到设计强度的100%时，且需上层混凝土强度达到C15以上，张拉前严禁拆除底模与支撑。
10、张拉采用“应力控制，伸长校核"法，每束预应力筋在张拉以前先计算。
理论伸长值和控制压力表读数作为施工张拉的依据，每一束预应力筋张拉时，都要做详细记录。
某办公楼预应力工程施工方案一、预应力分项工程概况本工程分为A、B两栋，其部分结构层楼板采用无粘结预应力板柱体系。
板厚300mm，无粘结预应力筋采用双向曲线布置，X向布筋以均布为主，Y向布筋为集中布置。
张拉应力为1860×0.7=1302Mpa，张拉端采用OVM15-1型夹片式锚具，固定端采用OVM15-1P型锚具。
在B楼七楼处有8根有粘结预应力悬挑梁，张拉应力为1860×0.75=1395Mpa，采用一端张拉，张拉端采用OVM15系列群锚，固定端采用OVM15-1P型锚具。
预应力筋采用直径15.2mm，极限强度标准值为1860MPa的低松弛预应力钢绞线；张拉端与固定端锚具均采用夹片式锚具；混凝土强度等级C40；用于有粘结预应力孔道的材料为壁厚不小于0.3mm的金属波纹管。
有粘结钢绞线无粘结钢绞线张拉端与固定端锚具圆形波纹管本分项工程具有以下几个特点：1、施工难度较大。
本工程为较新颖的双向无粘结预应力楼盖体系。
2、工期相对紧张。
由于要满足总的工期和单层流水施工的要求，留给预应力分项工程的时间比较紧，对流水施工的要求高，也要求和其他单项工程严密配合。
二、预应力分项工程施工的总体设想本工程的预应力分项工程是整个结构工程施工中的重要分项，为确保本分项工程施工按期优质完成，须对预应力分项工程进行精心的组织，拟定优化的施工方案，做到技术领先、管理一流、质量优异。
⑴、工程的组织管理设想本分项工程的组织管理将按照创一流工程的宗旨要求进行组织管理。
在人员配备上，我公司组织了技术力量雄厚、管理素质精良的管理人员作为本分项工程的管理层，同时还组织了技术熟练程度很高的技术工人作为本分项工程的作业层。
在机械设备上，我公司采用了技术经济条件合理、品质优良的设备以满足本分项工程的按期优质施工的需求。
在施工安排上，切实按照总进度计划的要求并结合土建结构分项工程施工的组织进行；预应力分项工程的施工要与土建分项施工进行密切的协作配合。
有粘结预应力梁预应力张拉方案一、工程概况综合楼工程四层转换层梁采用有粘结预应力梁，本工程计16道预应力梁。
预应力张拉以一端张拉一端固定，预应力梁采用一端张拉。
待砼达到设计强度85%后方可张拉。
一、预应力材料钢材：采用钢线钢缆有限公司生产的抗拉强度为1860MPa高强度低松弛钢绞线。
锚具：张拉端锚具采用群锚系列锚具二、张拉设备1． YCW-150千斤顶 1台2． YCN-23型千斤顶 1台3． ZB-500/400型大油泵 1台UB1型灌浆机 1台4．压力表应用精度为0.4级的标准（精密）压力表，千斤顶和压力表应配套校验、配套使用，标定期限为半年。
5．千斤顶和油泵应定期保养，张拉时不漏油，油压应缓慢、平稳、同步上升。
三、张拉时间混凝土强度达到C40的85%张拉预应力筋。
四、张拉方法1．预应力张拉前应清理锚垫板，并检查锚垫板后面的混凝土质量，如发现空鼓现象，应在张拉前修补并待所补部分混凝土强度达到100%后方可张拉。
2．预应力筋张拉方法预应力筋张拉程序为：0→0.2σcon (量初值)→0.6σcon(量中间值)→1.0σcon（量终值）→锚固3．预应力张拉过程中，如果出现异常情况，需暂停张拉，查明原因并纠正后再进行张拉。
五、 张拉力张拉控制力单孔 F =0.75×1860×140=182.28KN 7孔 F =0.75×1860×140×7=1275.96KN六、 张拉伸长值预应力筋张拉伸长值按下式计算: •••••△=σcon ×[1+e -(kLt+μθ)]×L T /（2×E s ）其中: L T ── 孔道长度 = Σ(1+8H 2/3L 2)L+直线孔道长度 θ ── 夹角 = 8H/L• k ── 每米孔道局部偏差对摩擦影响的系数 有粘结梁0.0015μ ── 预应力筋与孔道壁之间的摩擦系数 有粘结梁0.25E s ── 预应力筋的弹性模量=1.95×105N/mm 2 预应力筋伸长值，见后续伸长值统计表。
有粘接预应力混凝土施工方案XX建筑工程公司年月日本工程结构体系为框架一剪力墙结构。
采用了部分预应力混凝土框架梁，跨度为23.00m。
本工程预应力梁共计4根梁，采用后张有粘结预应力混凝土技术。
根据设计要求，为确保工程施工质量，特确定本工程有粘结预应力分项工程方案如下：(一)、预应力专项施工工艺1.材料本工程预应力筋采用标准强度fptk=1860N/mm2，公称直径 =15.24，弹性模量Ey=1.95×105MPa的高强度低松驰钢绞线，均采用两端张拉，锚固体系采用HVM群锚体系，包括锚垫板、螺旋筋、锚环和夹片。
锚具质量应符合国标GB50204—92有关规定的要求。
2.设备的选用本工程均采用HVM15群锚体系，故张拉设备配套采用YCW—250型液压千斤顶及配套的高压油泵，油压精度1.5级，灌浆采用高压砂浆灌浆机。
3.材料及设备复检(1).预应力钢绞线的检验对使用的预应力钢绞线质量审核包括：出厂质量证明书、见证取样检测。
检验内容：A.出厂质量证明书或试验报告单。
B.外观检查：逐盘（卷）检查。
有粘结预应力钢绞线捻距应均匀，切断后不松散，其表面不得带有油污、锈斑或机械损伤，允许有轻微的浮锈。
C.标牌检查：钢材品种、直径、强度级别、重量、出厂日期。
D.抽取试样由有资质的单位作力学性能试验，3根1组。
由于总重量小于60t，故只做1组。
(2).预应力锚具的检验预应力锚具：根据（GB/T14370—93）中I类锚具的要求，采用HVM群锚体系。
张拉端采用HVM15—7/8/9型锚具。
对使用的锚具质量审核包括：出厂合格证、进行见证取样检测。
检验内容：A.出厂质量证明书或试验报告单B.外观检查：抽取8套锚具，检查锚环、夹片外形尺寸及表面质量应全部符合产品标准，锚垫板外形尺寸应符合产品标准。
C.因本工程属一般性结构，故锚具的静载锚固性能试验由厂家提供。
(3).设备进场及标定验收本次施工的设备包括：250t液压千斤顶及相应油泵、灌浆机。
预应力施工方案一、项目概述本项目是一坐位于某市中心的高层建造，总建造面积约为X平方米，共分X 层。
为了确保建造的结构安全和稳定，采用预应力施工技术对主体结构进行加固和支撑。
二、施工方案1. 预应力技术选择根据本项目的特点和要求，选择了预应力混凝土结构作为主体结构，并采用了预应力钢束作为预应力材料。
预应力钢束将通过预应力锚固系统进行张拉和固定，以实现结构的预应力效果。
2. 施工流程（1）设计阶段：根据结构设计图纸和相关规范，确定预应力施工方案的具体参数和要求，包括预应力钢束的布置、张拉力的设计、锚固系统的选择等。
（2）材料准备：根据设计要求，采购预应力钢束、锚固系统、预应力混凝土等材料，并进行质量检查和验收。
（3）预应力钢束布置：根据设计要求和结构特点，在混凝土浇筑前将预应力钢束按照设计要求进行布置，确保钢束的位置和数量满足预应力效果的要求。
（4）混凝土浇筑：在预应力钢束布置完毕后，进行混凝土的浇筑工作。
根据结构设计要求，采用适当的浇筑方法和施工工艺，确保混凝土的质量和强度达到设计要求。
（5）预应力钢束张拉：混凝土达到一定的强度后，进行预应力钢束的张拉工作。
根据设计要求，采用专用的张拉设备对预应力钢束进行张拉，施加适当的张拉力，使钢束产生预应力效果。
（6）锚固系统固定：在预应力钢束张拉完成后，进行锚固系统的固定工作。
通过锚固系统将预应力钢束固定在混凝土中，确保预应力效果的持久性和稳定性。
（7）验收和监测：完成预应力施工后，进行验收和监测工作。
通过对结构的变形、应力和挠度等参数进行监测和测量，确保预应力施工的效果和结构的安全性。
三、质量控制1. 材料质量控制：对采购的预应力钢束、锚固系统和预应力混凝土等材料进行质量检查和验收，确保其符合相关规范和标准要求。
2. 施工工艺控制：严格按照施工方案和相关规范进行施工，确保施工工艺的正确性和可行性。
3. 张拉力控制：根据设计要求和钢束的特性，控制预应力钢束的张拉力，确保其在设计范围内，并进行张拉力的监测和记录。
目录
1.编制依据 (1)
2.工程概况 (1)
3.施工组织安排和进度计划 (1)
2.1预应力分包责任范围： (1)
2.2总包单位配合内容 (2)
2.3技术准备 (2)
2.4施工人员配置 (2)
2.5用的材料和拟投入的设备 (4)
2.6进度计划 (4)
4.有粘结预应力施工工艺 (5)
4.1有粘结预应力梁施工工艺流程 (5)
4.2铺放前的准备工作 (6)
4.3波纹管的加工及端头安装 (6)
4.4穿预应力筋 (7)
4.5浇筑混凝土 (7)
4.6预应力筋的张拉 (8)
4.7灌浆及端部封堵 (10)
5.质量保证体系 (11)
5.1质量保证措施 (11)
5.2质量评定标准 (12)
5.3质量控制 (12)
5.4质量回访 (13)
5.5质量管理程序 (13)
5.6质量控制流程 (14)
6.安全文明施工要求 (14)
7.工程事故预防及处理办法 (15)
7.1预应力筋张拉 (15)
7.2预应力筋灌浆及封堵 (16)
8.预应力主要技术资料 (16)
1.编制依据
1.1本方案编制依据
《混凝土结构设计规范》GB 50010-2010
《建筑抗震设计规范》GB 50011-2010
《预应力混凝土结构抗震设计规程》JGJ 140-2004
《预应力筋用锚具、夹具和连接器》GB/T 14370-2000
《预应力混凝土用钢绞线》GB/T 5224-2003
《建筑工程预应力施工规程》 CECS 180-2005
《混凝土结构工程施工质量验收规范》GB 50204-2002
1.2本工程的质量验收标准
符合设计图、施工详图、设计变更洽商文件的要求。
符合合同中对质量有约定条款的要求。
符合与本工程施工质量相关的国家标准、规范、规程的要求。
2.工程概况
工业和信息化部综合办公业务楼工程采用有粘结预应力技术。
预应力使用部位于一层~六层顶3-6/S轴，屋面层顶D~P轴1#梁，六层顶D~Q轴1#梁，六层顶D~Q轴2#梁，二层顶D~Q轴梁，二层顶到六层顶D~Q轴柱，三层顶梁9-18轴YSL1，三层顶梁9-18轴YSL2。
预应力筋采用 s15.24高强1860级国家标准低松弛预应力钢绞线，其标准强度
f ptk =1860N/mm2，直径15.2mm。
预应力筋采用一端张拉形式，张拉控制应力为0.7f
ptk
，为了补
偿预应力的损失,张拉控制应力提高至0.75f
ptk。
有粘结预应力预埋孔道采用金属波纹管成型（详见深化图）,波纹管接头比孔道波纹管大一号。
混凝土强度达到75％设计要求强度之后进行张拉（总承包商出具混凝土同条件养护强度报告）。
张拉完成后，对孔道进行灌浆，灌浆水灰比控制在0.4-0.42，灌浆水采用洁净城市自来水，灌浆水泥采用P.O 52.5普通硅酸盐水泥，灌浆过程中做70.7*70.7*70.7砂浆试块一组，试块强度不低于M30。
灌浆完成48小时之前不允许拆除梁底支撑。
3.施工组织安排和进度计划
3.1预应力分包责任范围
提供预应力成套技术的施工组织设计等。
提供预应力成套技术所需的预应力、锚具及相应配件，根据预应力施工组织设计进行预应力筋的加工制作,并且负责运至施工现场。
负责预应力筋的铺放、张拉端节点的安装并负责预应力筋的张拉。
协助有关各方进行预应力分项施工的质量监督和检查验收、服从总包和监理公司的管理。
严格按设计图纸、有关规范、规程及施工组织设计进行预应力专项施工，在不同施工阶段提供相应的技术资料，并在结构验收时将各种预应力资料整理齐全，报总包、监理公司。
3.2总包单位配合内容
提供预应力部分的正式图纸、有关技术资料和施工进度计划。
负责解决预应力筋张拉用操作平台和张拉设备用电源（380V、15A），并提供现场办公用房和库房。
操作平台可以利用原有的脚手架，应保证有粘结施工净宽不少于1.5m，并有必要的安全防护措施，平台面低于预应力筋平面至少20cm，原则上要求张拉工人有足够摆放机具及张拉操作空间。
提供施工现场预应力材料的装卸和垂直运输及其临时堆放的场地。
在模板的制作和安装时应根据预应力施工组织设计的要求进行，以满足预应力施工工艺的要求。
根据预应力施工方案提供灌浆及封堵用材料，并进行预应力筋张拉后张拉端的混凝土封堵。
负责协调安排好各工序、工种间的关系。
施工中应提前5天通知预应力筋进场铺放和张拉，张拉前提供张拉部位混凝土强度报告单。
3.3技术准备
根据总包要求编制预应力施工方案，绘制施工翻样图；
准备有关材质检验试验资料；
向监理、总包报送有关施工资料；
准备有关材质检验试验资料；
预应力筋：按国家现行标准抽取试件做力学性能检验，其质量必须符合有关标准的规定。
实验项目包括：极限抗拉强度、最大力总伸长率、规定非比例延伸力等。
每60t为一批，每批抽取一组试件，本工程取一组钢绞线；
锚具：《混凝土结构工程施工质量验收规范》GB50204-2011中规定对锚具最大力、
总伸长率、锚具效率系数进行试验复试。
组织有关人员熟悉图纸，学习有关规范，向作业人员进行技术安全交底。
3.4施工人员配置
2.4.1预应力分项施工项目部由项目负责人、项目工程师、施工工长、质检员、安全员
及材料员组成。
2.4.2劳动力需用量计划
1）项目经理：
负责与工程项目相关合同的评审和签订；
组织与工程相关的技术审核、审定；
解决工程项目中的技术难点；
2）项目总工
编制切实可行的施工方案，向施工作业人员进行技术交底和安全交底；
对工程的施工作业质量、施工作业安全进行指导与检查，若发现问题及时解决；
与总包单位配合，负责解决与预应力专项分包有关的施工管理和技术问题。
办理有关预应力施工、设计变更洽商，同时向项目施工作业人员就设计变更中有关施工内容进行交底；
3）执行经理
负责现场施工（人员、材料、机具设备）的一切事宜。
4）工长
依据项目工程师所作的施工方案和技术交底组织施工人员进行预应力的现场施工；
依据《预应力施工队管理条例》对预应力施工队的现场作业人员实施管理；
参加预应力工程部位的隐检验收和质量验收，按时参加由业主、总包或监理组织的、要求我方参加的工作例会，并根据会议要求积极配合或调整我方工作，并将相关活动及内容在
施工日志中予以记录；
5）资料员
负责预应力相关资料的填写、整理和归档；
6）安全员
解决施工过程中的安全隐患等问题，有问题及时上报项目工程师或项目工长；
7）质检员
监督检查预应力工程施工质量，发现问题及时解决或上报项目工长、项目工程师进行解决
3.5用的材料和拟投入的设备
（1）预应力筋
=1860N/mm2。
预应力筋采用Φs15.2高强1860级国家标准预应力钢绞线，其标准强度f
yk
钢绞线尺寸及性能
（2）锚具
张拉端为群锚，由锚具、锚板（或喇叭管）、螺旋筋组成。
固定端采用单束挤压锚，由挤压锚具、锚板、螺旋筋组成。
（3）张拉设备
有粘结预应力筋的张拉，主要采用YCN25型千斤顶，张拉额定拉力为250kN。
拟投入本工程的主要施工机械表
预应力筋、锚具及配件均按照图纸具体要求在专业工厂内提前加工组装并运到工地现
场。
进度上做到与总体施工进度相一致，既不耽误工期又不致造成过多的积压占用场地，力争做到预应力材料随运随铺放。
本工程预应力的施工进度控制应服从土建总的结构施工进度，做到在保证质量前提下，在预应力梁中普通纵向钢筋绑扎完成后，梁侧模板合模之前进行预应力筋布置，尽量少占工期，要保证预应力筋、锚具、承压板、螺旋筋等材料供应充足、及时。
预应力筋铺放不拖工期，不耽误混凝土的正常浇筑。
混凝土达到设计要求的可进行张拉的强度，且具备混凝土强度试验报告单及张拉端张拉条件(张拉场地，预应力筋张拉端混凝土清理等)后，立即张拉，不占用过多模板。
施工进度计划及人员安排：
按土建结构施工整体部署，穿插或平行进行预应力施工，尽量少占用土建结构施工日历天数。
预应力技术人员现场操作人员高峰时期共9人，平时不少于3人。
结合现场分段，合理分组安排预应力施工，根据具体情况确定所需工日。
4.有粘结预应力施工工艺
4.1有粘结预应力梁施工工艺流程
为确保施工质量和进度,梁的侧模必须在预应力筋穿入固定后安装。
施工工艺流程如下：。
