汽车电子控制单元(ECU)的构造与功能

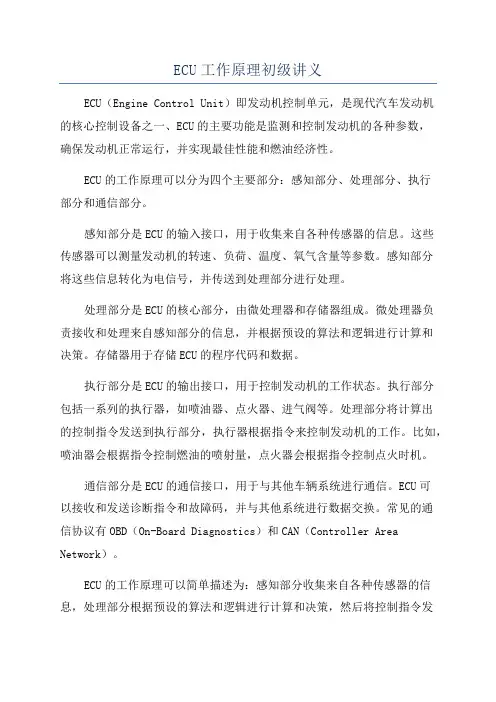

ECU工作原理初级讲义ECU（Engine Control Unit）即发动机控制单元，是现代汽车发动机的核心控制设备之一、ECU的主要功能是监测和控制发动机的各种参数，确保发动机正常运行，并实现最佳性能和燃油经济性。

ECU的工作原理可以分为四个主要部分：感知部分、处理部分、执行部分和通信部分。

感知部分是ECU的输入接口，用于收集来自各种传感器的信息。

这些传感器可以测量发动机的转速、负荷、温度、氧气含量等参数。

感知部分将这些信息转化为电信号，并传送到处理部分进行处理。

处理部分是ECU的核心部分，由微处理器和存储器组成。

微处理器负责接收和处理来自感知部分的信息，并根据预设的算法和逻辑进行计算和决策。

存储器用于存储ECU的程序代码和数据。

执行部分是ECU的输出接口，用于控制发动机的工作状态。

执行部分包括一系列的执行器，如喷油器、点火器、进气阀等。

处理部分将计算出的控制指令发送到执行部分，执行器根据指令来控制发动机的工作。

比如，喷油器会根据指令控制燃油的喷射量，点火器会根据指令控制点火时机。

通信部分是ECU的通信接口，用于与其他车辆系统进行通信。

ECU可以接收和发送诊断指令和故障码，并与其他系统进行数据交换。

常见的通信协议有OBD（On-Board Diagnostics）和CAN（Controller Area Network）。

ECU的工作原理可以简单描述为：感知部分收集来自各种传感器的信息，处理部分根据预设的算法和逻辑进行计算和决策，然后将控制指令发送到执行部分，执行部分控制发动机的工作状态。

同时，ECU还可以通过通信部分与其他车辆系统进行通信，进行故障检测和诊断。

ECU的工作原理对于发动机的性能和燃油经济性至关重要。

通过对发动机参数的监测和调节，ECU可以实现燃油喷射量的精确控制和点火时机的准确控制，从而提高发动机的燃烧效率，降低排放，提高燃油经济性。

此外，ECU还可以根据发动机的工况和驾驶员的需求，调整发动机的工作方式，实现最佳性能和驾驶舒适性的平衡。

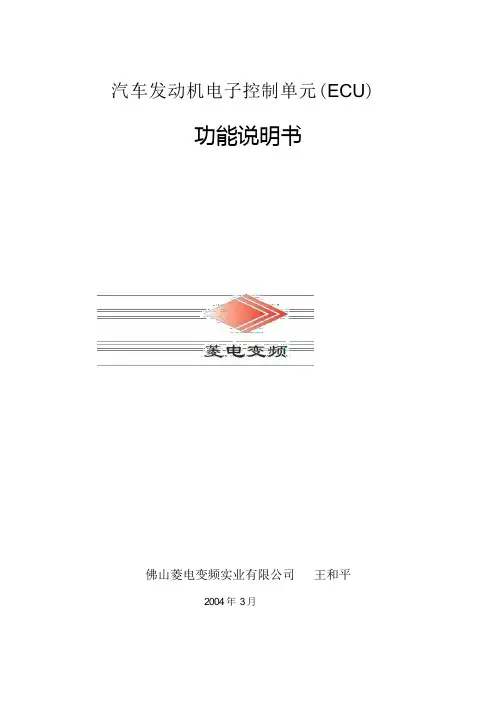

汽车发动机电子控制单元(ECU)功能说明书佛山菱电变频实业有限公司王和平2004 年3 月汽车发动机控制系统普通有进气系统、燃油供给系统、点火系统、电脑控制系统四大部份组成。

进气系统由空气滤清器、空气流量计、节气门、进气总管、进气歧管等组成，它为发动机可燃混合气提供所需空气；燃油供给系统由燃油泵、燃油滤清器、燃油压力调节器、喷油器和供油管等组成，它为发动机可燃混合气提供所需燃油；点火系统为发动机提供电火花，它由点火电子组件、点火线圈、火花塞、高压导线等组成；电脑控制系统由电子控制单元(ECU)和各种传感器组成，它控制燃油喷射时间和喷射量以及点火时刻。

汽车发动机电子控制单元(ECU)是汽车发动机控制系统的核心，它可以根据发动机的不同工况，向发动机提供最佳空燃比的混合气和最佳点火时间，使发动机始终处在最佳工作状态，发动机的性能(动力性、经济型、排放性)达到最佳。

汽车发动机机电子控制单元(ECU)的主要功能：发动机控制器(ECU)将进气量和发动机负荷作为主要控制信号，以确定喷油脉冲宽度(即基本喷油量)，并根据循环水温度、进气温度、进气压力、尾气氧含量等信号修正喷油量，最后确定总喷油量。

采用多点顺序燃油喷射系统的发动机， ECU 除了控制喷油量外，还要根据发动机各缸的点火顺序，将喷油时间控制在最佳时刻，以使燃油充分燃烧。

减速断油控制：汽车在正常行驶中，驾驶员蓦地松开油门踏板时，ECU 自动中断燃油喷射，直至发动机转速下降到设定的低转速时再恢复喷油。

超速断油控制：当发动机转速超过安全转速或者汽车车速超过设定的最高车速时，ECU 自动中断喷油，直至发动机转速低于安全转速一定值且车速低于最高车速一定值时恢复喷油。

当打开点火开关后，ECU 控制燃油泵工作3 秒钟，用于建立必要的油压。

若此时发动机不起动，ECU 控制燃油泵住手工作。

在发动机起动和运转过程中，ECU 控制燃油泵正常运转。

发动机运转时，ECU 根据发动机的转速和负荷信号，计算相应工况下的点火提前角，并根据发动机的水温、进气温度、节气门位置、爆震信号等修正点火提前角，最后得到一个最佳的点火正时。

汽车电脑板的工作原理与流程解析汽车电脑板，也被称为汽车电子控制单元（ECU），是现代汽车中至关重要的组成部分。

它通过对车辆的各种传感器数据进行监测和分析，控制各个系统的运作，从而提供更高效、更安全的驾驶体验。

本文将深入探讨汽车电脑板的工作原理与流程，为读者详解其背后的技术和模块。

一、汽车电脑板的基本功能汽车电脑板主要有以下几个基本功能：1. 数据采集和监测：电脑板接收来自车辆内外的传感器数据，例如发动机转速、车速、氧气含量等，并对这些数据进行实时监测。

2. 数据处理和分析：电脑板通过内部的算法和逻辑判断，将传感器数据转化为相应的控制信号，以便调节引擎、制动系统、变速器等。

3. 故障诊断和报警：电脑板能够检测车辆各个系统的异常情况，并通过故障码系统发出警报。

这有助于驾驶员及时发现并处理车辆故障。

4. 维护与更新：电脑板还能记录车辆工作状况的历史数据，供专业维修技师进行故障排查和维护，同时也可以接受厂家的软件更新。

二、汽车电脑板的组成结构汽车电脑板由多个模块组成，每个模块都负责特定的功能。

以下是常见的几个核心模块：1. 发动机控制模块（ECM）：该模块负责监测和控制发动机燃油供给、喷射时间和点火时机等参数，以确保发动机的高效运转和排放。

2. 制动系统控制模块（ABS）：该模块通过感应车轮的转速变化，实时监控并调节制动力度，防止车轮抱死现象的发生。

3. 变速器控制模块（TCM）：该模块根据车速、油门开度和发动机转速等因素，控制变速器自动换挡和锁止功能，以提供更顺畅的驾驶体验。

4. 安全气囊控制模块（SRS）：该模块通过车辆碰撞传感器，检测到碰撞时会自动充气救生气囊，保护乘客的安全。

5. 车身稳定性控制模块（ESP）：该模块根据车辆姿态传感器的数据，通过控制车辆的刹车和动力分配，来提供更好的操控和稳定性。

三、汽车电脑板的工作流程汽车电脑板的工作流程可以简述为以下几个步骤：1. 数据采集：各种传感器（例如发动机转速传感器、氧气传感器、车速传感器等）收集到的车辆数据将被发送到电脑板。

ecu的基本组成ECU是指发动机控制单元，是现代汽车电子控制系统的核心之一。

ECU的主要功能是通过控制发动机的工作状态，实现对车辆的控制和管理。

ECU的基本组成包括以下几个部分。

1.中央处理器（CPU）中央处理器是ECU的核心部件，负责处理各种数据和指令。

它根据传感器采集到的信息，控制发动机的工作状态，如燃油喷射量、点火时机、气门开度等。

2.存储器（ROM和RAM）存储器是ECU的重要组成部分，它分为只读存储器（ROM）和随机存储器（RAM）。

ROM中存储了ECU的程序和数据，包括发动机的参数、工作模式、校准数据等。

RAM用于临时存储数据，如传感器采集到的信息和ECU计算出的结果。

3.输入/输出接口（I/O）输入/输出接口是ECU与车辆其他部件进行通信的桥梁，包括模拟输入接口、数字输入接口、模拟输出接口和数字输出接口。

模拟输入接口用于接收模拟信号，如空气流量、油压等；数字输入接口用于接收数字信号，如车速、发动机转速等；模拟输出接口用于控制模拟信号输出，如燃油喷射量、气门开度等；数字输出接口用于控制数字信号输出，如点火时机、发动机启停等。

4.传感器传感器是ECU的重要组成部分，它用于采集车辆各种参数，如车速、发动机转速、水温、气压等。

传感器将采集到的信息转换为电信号，传输到ECU中进行计算和控制。

5.执行器执行器是ECU控制发动机工作状态的重要部件，如燃油喷射器、点火线圈、进气门控制器等。

它们根据ECU的指令，控制发动机工作状态，从而实现对车辆的控制和管理。

6.电源模块电源模块是ECU的重要组成部分，它负责为ECU提供稳定可靠的电源。

电源模块一般包括电源管理芯片、电源滤波器、电源开关等。

以上是ECU的基本组成部分，每个部分都起着不可或缺的作用。

ECU的性能和质量取决于各个部分的设计和制造。

随着汽车电子技术的不断发展，ECU也在不断演化和升级，为汽车的性能和安全提供更加可靠的保障。

ECU百科名片ECU（Electronic Control Unit）电子控制单元，又称“行车电脑”、“车载电脑”等。

从用途上讲则是汽车专用微机控制器，也叫汽车专用单片机。

它和普通的单片机一样，由微处理器（CPU）、存储器（ROM、、RAM）、输入/输出接口（I/O）、模数转换器（A/D）以及整形、驱动等大规模集成电路组成。

电控单元的功用是根据其内存的程序和数据对空气流量计及各种传感器输入的信息进行运算、处理、判断，然后输出指令，向喷油器提供一定宽度的电脉冲信号以控制喷油量。

电控单元由微型计算机、输入、输出及控制电路等组成。

电子控制单元ECU的电压工作范围一般在6.5-16V（内部关键处有稳压装置）、工作电流在0.015-0.1A、工作温度在零下40-80度。

能承受1000Hz以下的振动，因此ECU损坏的概率非常小，在ECU中CPU是核心部分，它具有运算与控制的功能，发动机在运行时，它采集各传感器的信号，进行运算，并将运算的结果转变为控制信号，控制被控对象的工作。

它还实行对存储器（ROM、RAM）、输入/输出接口（I/O）和其它外部电路的控制；存储器ROM中存放的程序是经过精确计算和大量实验取的数据为基础，这个固有程序在发动机工作时，不断地与采集来的各传感器的信号进行比较和计算。

把比较和计算的结果控制发动机的点火、空燃比、怠速、废气再循环等多项参数的控制。

它还有故障自诊断和保护功能，当系统产生故障时，它还能在RAM中自动记录故障代码并采用保护措施从上述的固有程序中读取替代程序来维持发动机的运转，使汽车能开到修理厂。

正常情况下，RAM也会不停地记录你行驶中的数据，成为ECU的学习程序，为适应你的驾驶习惯提供最佳的控制状态，这个程序也叫自适应程序。

但由于是存储于RAM中，就象错误码一样，一但去掉电瓶而失去供电，所有的数据就会丢失。

目前在一些中高级轿车上，不但在发动机上应用ECU，在其它许多地方都可发现ECU 的踪影。

ECU 组成ECU的主要部分是单片机，单片机是一块集成了微处理器(CPU)、存储器以及输入和输出接口的电路板。

微处理器是单片机的核心部件，微处理器将输入模拟信号转化为数字信号，并根据存储的参考数据进行对比处理，计算出输出值，输出信号经过功率放大后控制执行器，例如喷油器和继电器等。

随着单片机计算能力和内存容量越来越大，ECU的功能也越来越多。

ECU的工作过程(1)信号过滤和放大输入电路接收传感器和其他装置的输入信号，并对信号进行过滤和放大。

输入信号放大的目的是使信号增加到ECU可以识别的程度，某些传感器，例如氧传感器，产生一个小于1V的低电压信号，只能产生极小的电流，这样的信号送入电脑内的微处理器之前必须放大，这个放大作用由电脑中输入芯片中的放大电路来完成。

(2)模数(A/D)转换由于很多传感器产生的是模拟信号，而微处理器处理的是数字信号，所以必须把模拟信号转换为数字信号，这项工作由电脑输入芯片中的模数转换器完成。

模数转换器以固定的时间间隔不断对传感器的模拟输入信号进行扫描，并对模拟信号赋予固定的数值，然后将这个固定值转换成二进制码。

在一些ECU中，输入处理芯片和微处理器制成一体。

(3)微处理器将已经预处理过的信号进行运算，并将处理后的数据送至输出电路。

输出电路将数字信号放大，有些还要还原为模拟信号，以驱动执行元件工作。

随着汽车电子化和自动化程度的提高，ECU将越来越多，这样必将导致车身线束曰益复杂。

为了实现多个ECU之间的信息快速传递、简化电路以及降低成本，ECU之间要采用通信网络技术连成一个网络系统。

例如变速器需要与发动机协调配合，根据车速、发动机转速以及动力负荷等因素自动进行换挡，因此变速器电脑需要得到节气门位置传感器、车速传感器、水温传感器以及发动机转速传感器等信号，这就要实现变速器电脑与发动机电脑之间的信息传递，这个工作通常是由CAN总线来完成的。

ECU的特点(1)汽车需要在不同的道路和气候条件下行驶，ECU的工作环境较差，经常需要承受振动以及温度和湿度的变化。
